Solid Edge Simulation-鈑金分析 – 2015/10/30
30
十月
Solid Edge Simulation是一種有限元分析 (FEA) 應用程式，專為使用 Solid Edge 的工程師和設計器分析師而設計。在結構分析中，FEA 幫助您視覺化結構折彎或扭曲之處，並指示應力和位移的分佈。此資訊有助於最小化重量、材質和成本。
FEA 可以在設計進入製造階段之前，對整體設計進行建構、完善和優化。這將縮短產品上市時間並降低返工所耗費的成本。
Solid Edge Simulation 採用 Femap 前置處理和後處理資源（以及產業標準 NX Nastran 求解程式）分析零件模型、鈑金模型、組立件模型和結構框模型。Femap 的目標使用者是通常花費大量時間進行有限元分析的專業分析師以及精通 FEA 知識的人員，而 Solid Edge 分析則為 Solid Edge 使用者提供基本的整合分析。Solid Edge Simulation 將複雜的 Femap 使用者介面取代為經過簡化且與 Solid Edge 整合的使用者介面。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8 步驟9 步驟10 步驟11 步驟12 步驟13
分析類型
Solid Edge Simulation鈑金件在做分析時，是利用「中立面」的方式而非傳統的網格方式去分析，因為鈑金特性的關係使用此方式分析，不僅可以得到更精準的結果也可以減少分析的時間。
- 應力：定義力或壓力負載, 分析零件的應力分布, 可以顯示零件的位移和應力的集中位置
- 模態：分析零件的振動頻率(固有頻率) 分析輸出選項
- FOS(安全係數)： 將「顯示格式」選項設定為「安全係數」可以鍵入一個數字以套用需要的安全係數
- HTML 報告生成：可在您的瀏覽器視窗中顯示 HTML 報告，也可使用瀏覽器的「另存新檔」指令將 HTML 報告儲存到檔案中
- 儲存動畫：顯示另存為影像對話方塊, 可將分析輸出的影像或動畫儲存為指定的格式
- 選擇分析類型 (應力或模態)
- 定義材質
- 設定負載 (力或壓力)
- 設定約束
- 計算求解
- 顯示結果
Solid Edge Simulation鈑金件在做分析時，是利用「中立面」的方式而非傳統的網格方式去分析，因為鈑金特性的關係使用此方式分析，不僅可以得到更精準的結果也可以減少分析的時間。

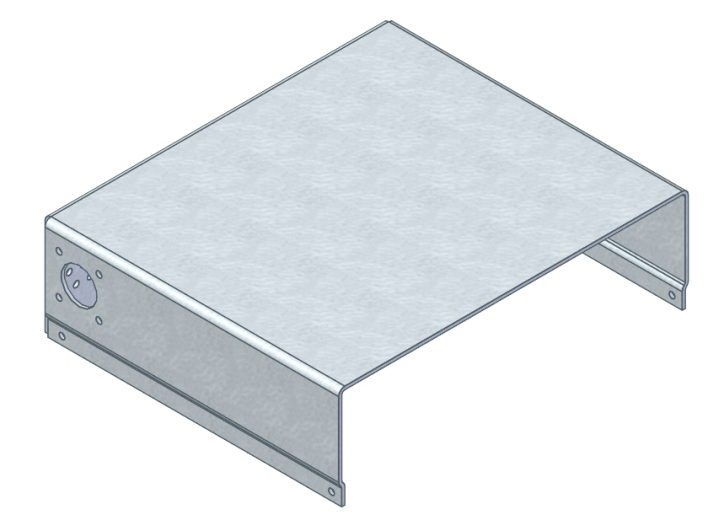

- 開啟要做分析的鈑金件

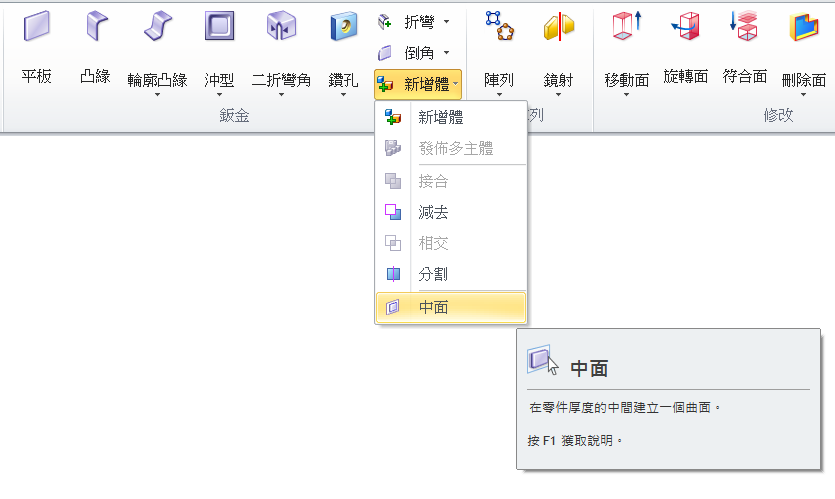

- 鈑金環境中「鈑金」→「新增體」→「中面」

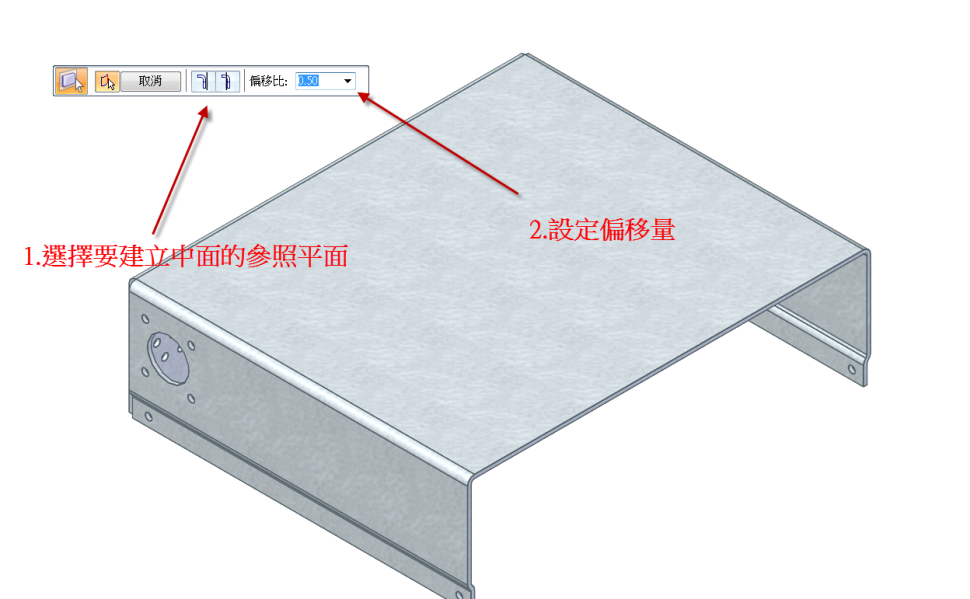

- 如下圖所示進行設定後，建立中面

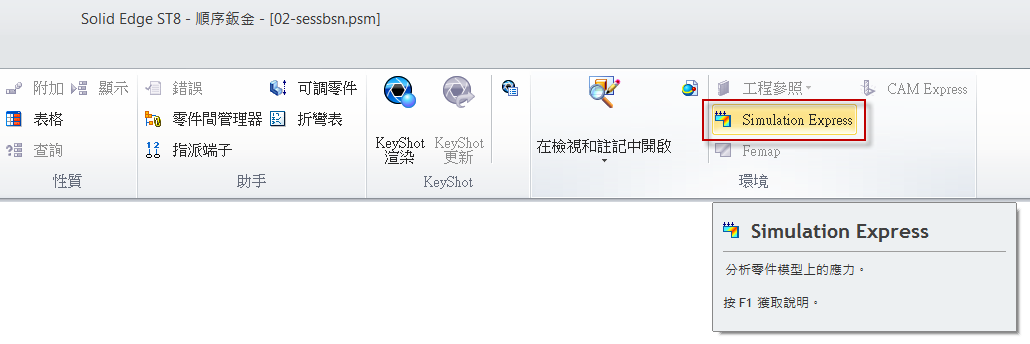

- 「工具」→「Simulation Express」 進行分析設定

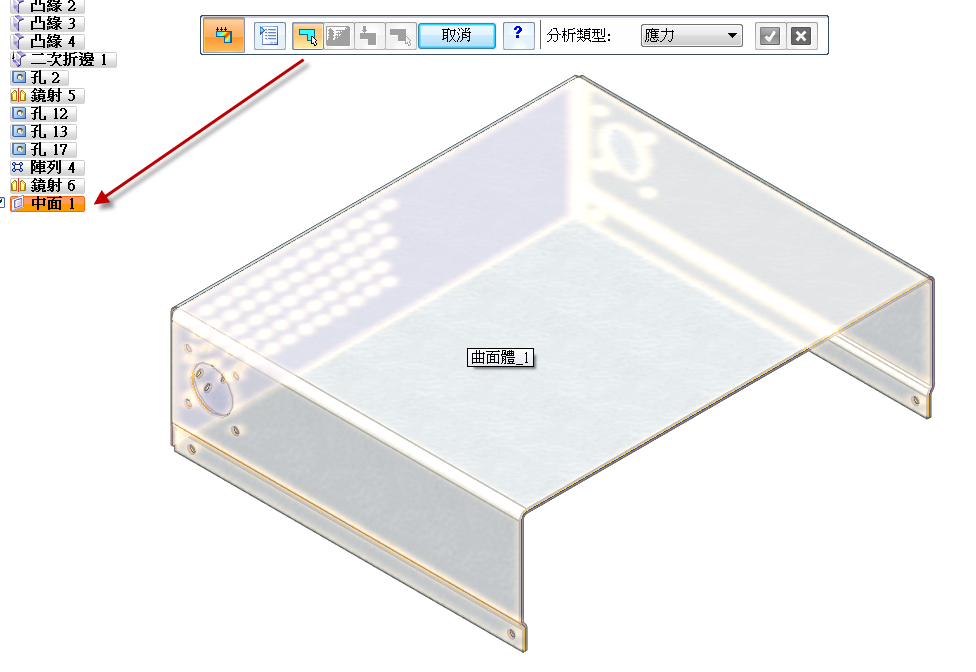

- 在Simulation Express設定選項中，選取建立好的中面

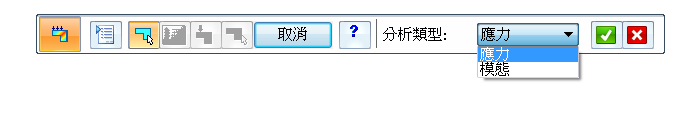

- 選擇分析「類型」→「確認」

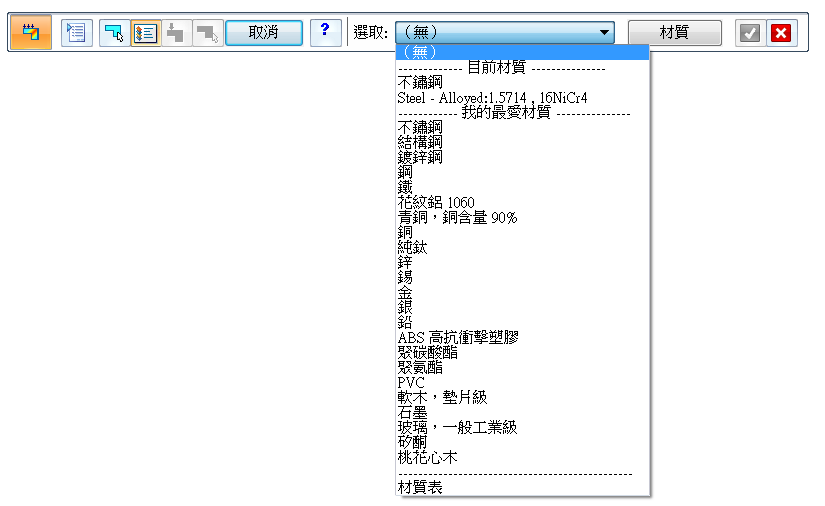

- 選擇「材質」→「確認」
- 新增負載

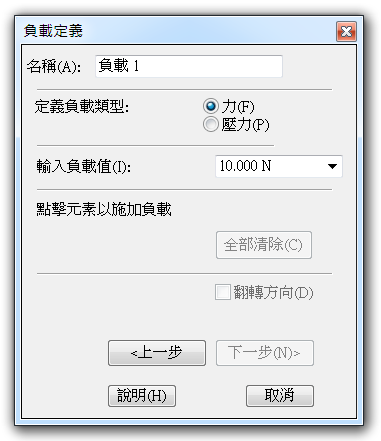

- 設定「名稱」→ 選擇負載「類型」→ 設定「負載值」→ 點選模型 →「下一步」

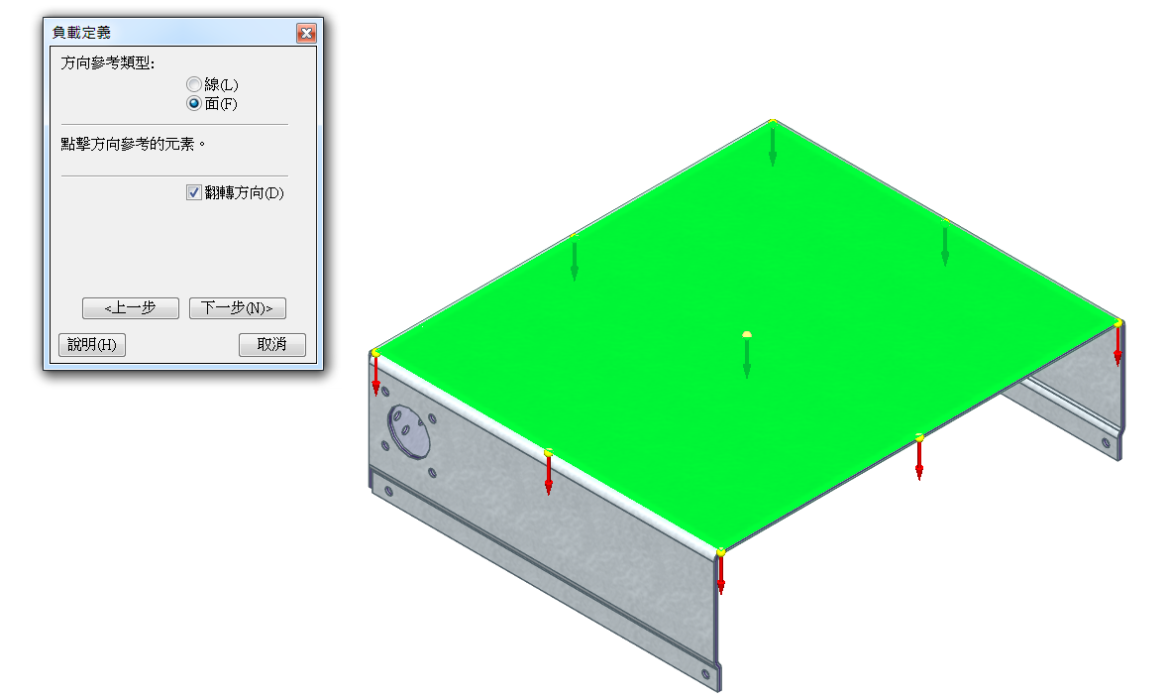

- 選擇負載的「參考方向類型」→「點選模型」→「下一步 」→「完成」 如果施力方向不對可以將翻轉方向勾選

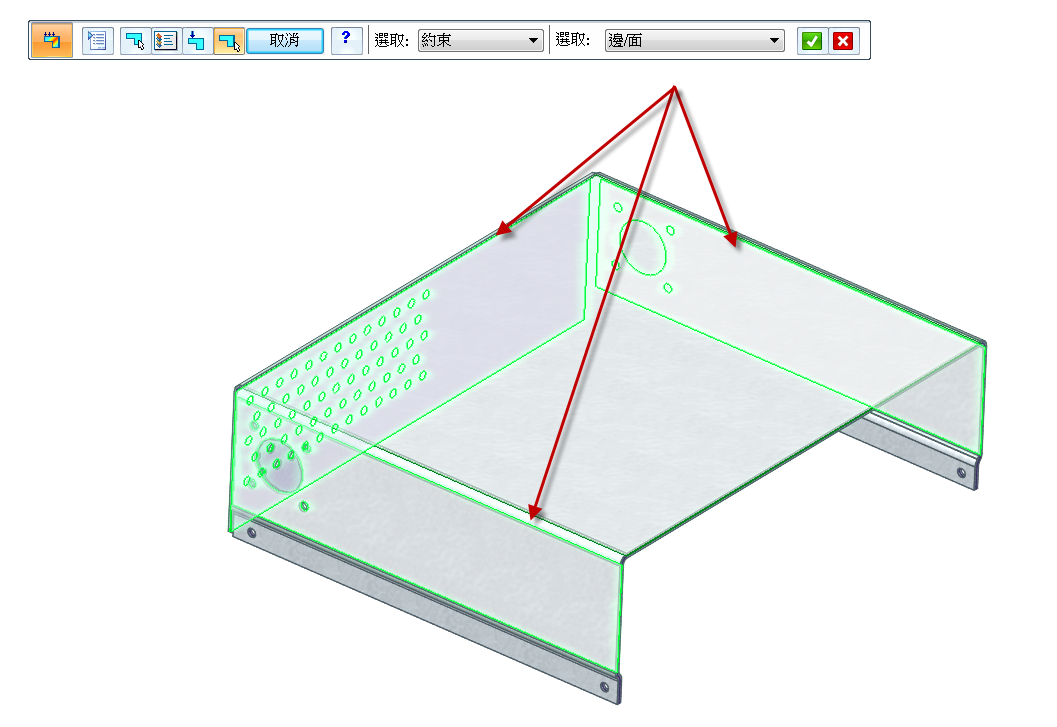

- 如下圖所示，選擇約束的類型後，將模型的3個面選取→「確認」

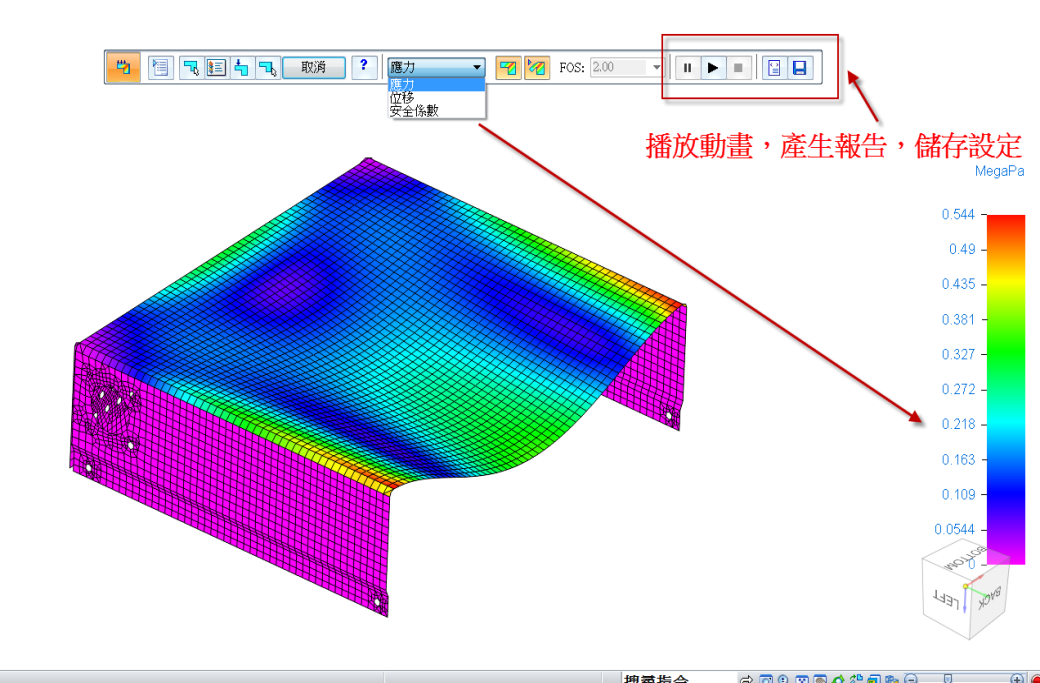

- 如下圖所示，可以切換顯示 ( 類型、播放、報告、儲存 )...完
林振煜 Bill Lin
