SolidWorks資料遷移-ST9 – 2017/02/10
10
二月
Solid Edge有資料遷移的功能，此功能可以針對Inventor、SolidWorks、Pro/e作資料轉換，以往要轉換大部分都是手動轉換，不過現在只需要利用資料遷移功能即可把檔案一次轉換，在作業上會節省很多時間。
※ ST6~ST8以上有支援從SW遷移至SE中，並且可以將材質及裝配條件無縫轉移到SE中。
※ ST9 MP3以上有支援從SW遷移至SE中，並且帶有工程圖與模型有連結關係。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8 步驟9 步驟10 步驟11
以下介紹SolidWorks的資料轉換- 包含: 零件、組立件以及工程圖都可以直接轉換。
※ 注意: 準備要做資料轉換的電腦, 必須有安裝SolidWorks及Solid Edge
※ 以ST8為例，只可以遷移前SolidWorks的版本為 2011~2015；反之，ST9可以遷移SW的 2012~2016版本。
※ 以ST6~ST8之前，請參考之前的遷移方式。
※ 注意: 準備要做資料轉換的電腦, 必須有安裝SolidWorks及Solid Edge
※ 以ST8為例，只可以遷移前SolidWorks的版本為 2011~2015；反之，ST9可以遷移SW的 2012~2016版本。
※ 以ST6~ST8之前，請參考之前的遷移方式。

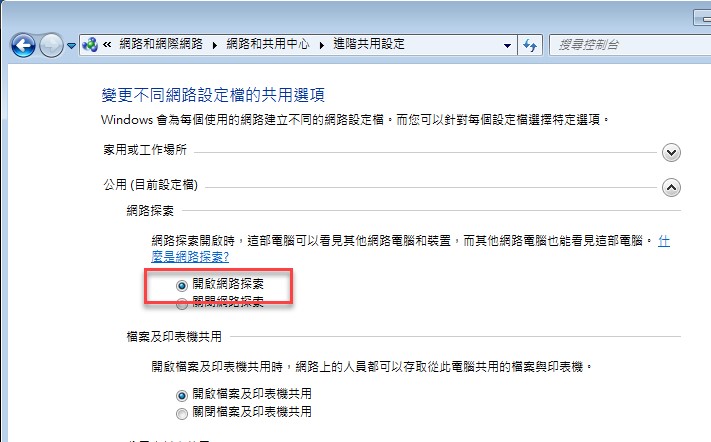

除了軟體準備以外，開啟網路共用選項，進入選擇「開啟網路探索」
除了軟體準備以外，開啟網路共用選項，進入選擇「開啟網路探索」

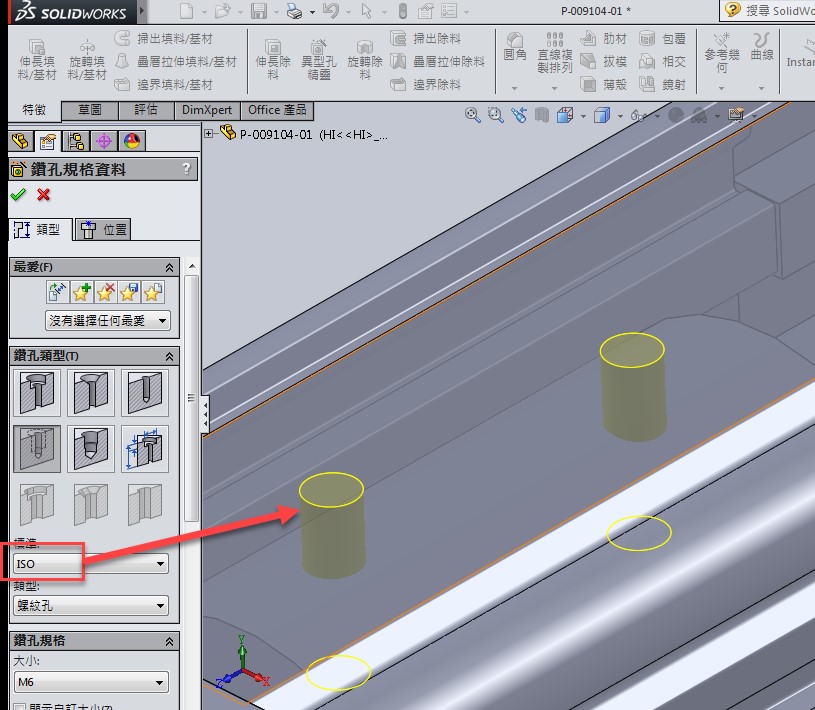

首先要先確認你的模型用了哪一些孔標準，如下圖可以知道
首先要先確認你的模型用了哪一些孔標準，如下圖可以知道

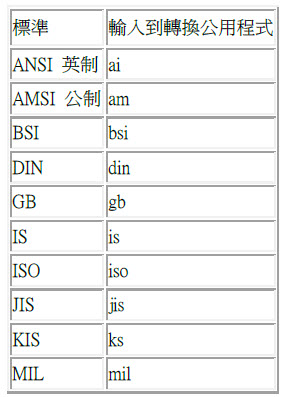

執行C:\Program Files\Solid Edge ST9\Program\SEHolePipeTxtFromSW.exe(一次性，以後不需要，除非新增設定標準)

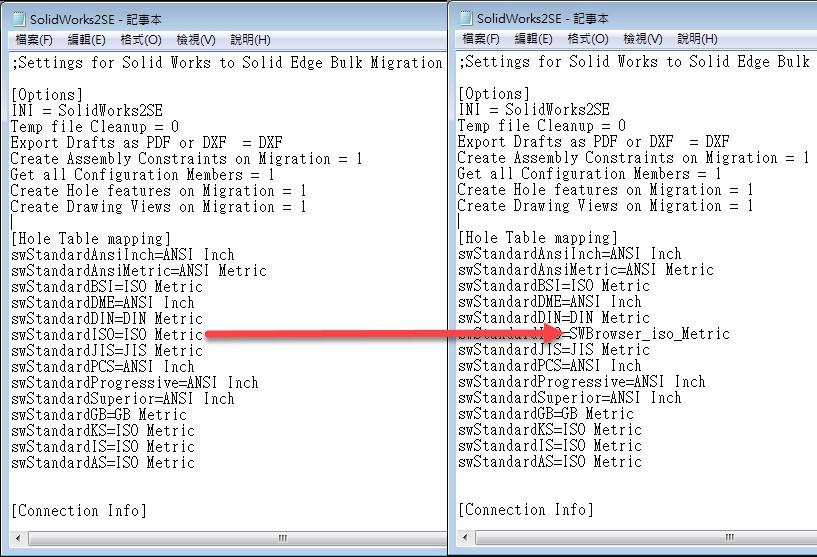

修改孔對應，開啟C:\Program Files\Solid Edge ST9\Preferences\Translators\SolidWorks2SE.ini
將對應的部分進行修改，如ISO Metric修改成 SWBrowser_iso_Metric，其他的也要設定才會把資訊帶到SE
修改孔對應，開啟C:\Program Files\Solid Edge ST9\Preferences\Translators\SolidWorks2SE.ini
將對應的部分進行修改，如ISO Metric修改成 SWBrowser_iso_Metric，其他的也要設定才會把資訊帶到SE

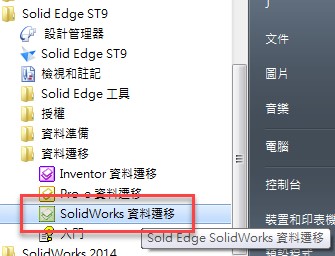

前置作業孔設定設置完畢後，接下來選擇「SolidWorks資料遷移」

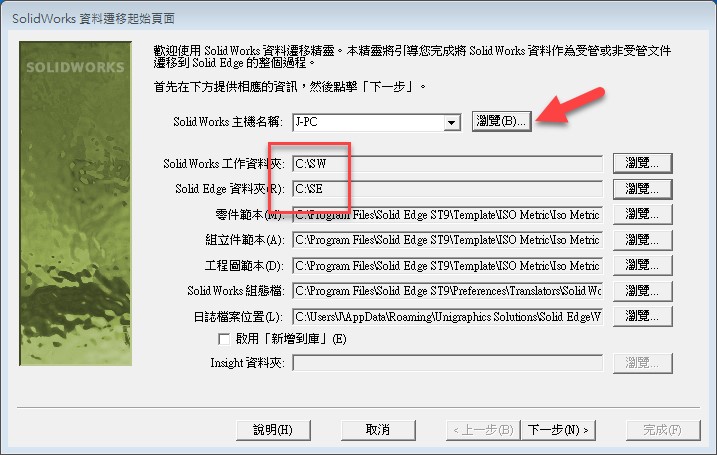

選擇「主機名稱」、「SolidWorks遷出資料夾」、「Solid Edge遷入資料夾
(註1)確認是否有設定控制權限
(註2)資料夾不要放桌面
(註3)主機名稱，條件至少要區網環境下的電腦
(註1)確認是否有設定控制權限
(註2)資料夾不要放桌面
(註3)主機名稱，條件至少要區網環境下的電腦

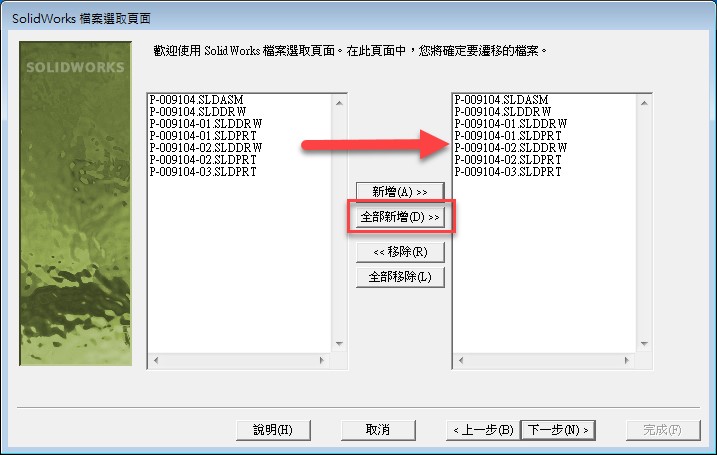

將要遷移的檔案新增至右側頁面

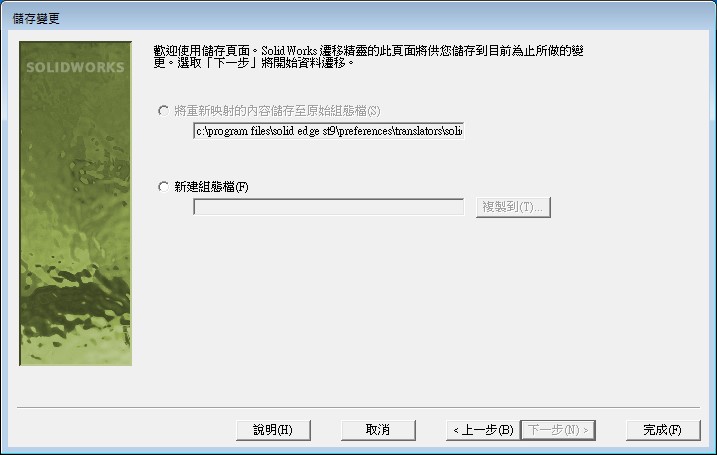

直接點選「完成」，資料就會開始轉換

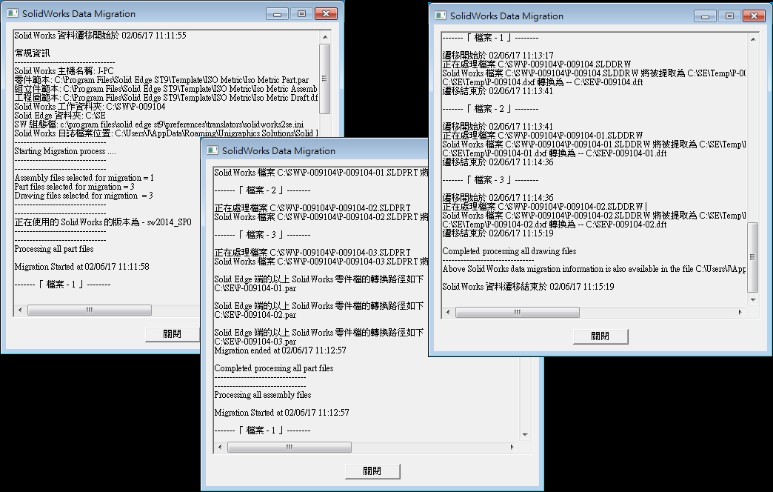

此時會出現轉換的視窗，過程大致上會如下圖所示

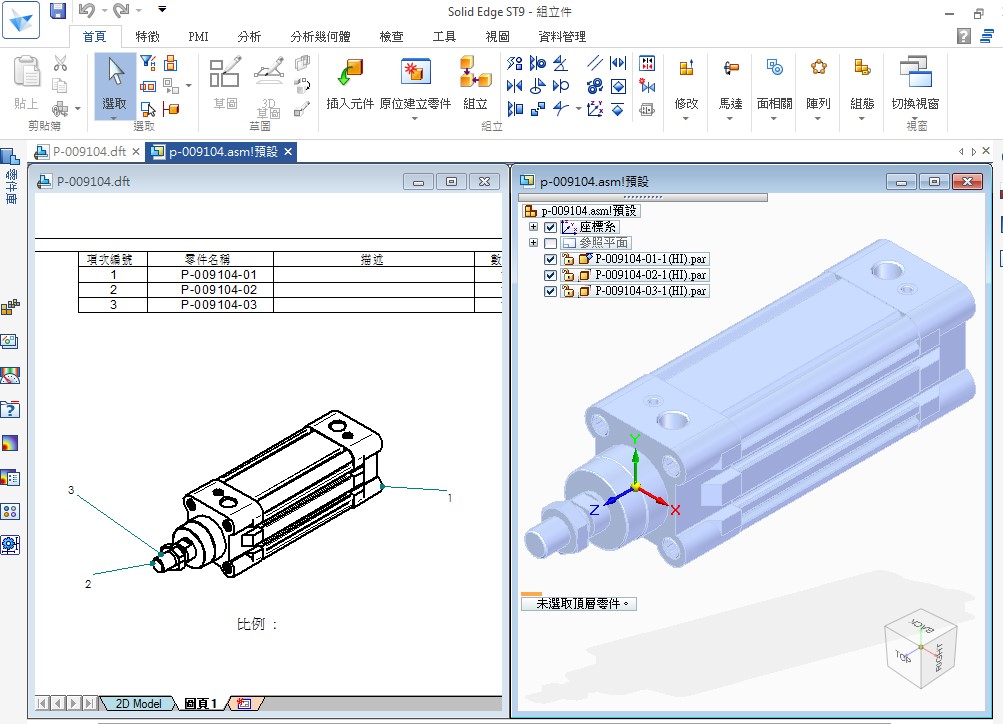

完成後, 開啟如下圖所示，可以確認工程圖與模型是否有連結關係。

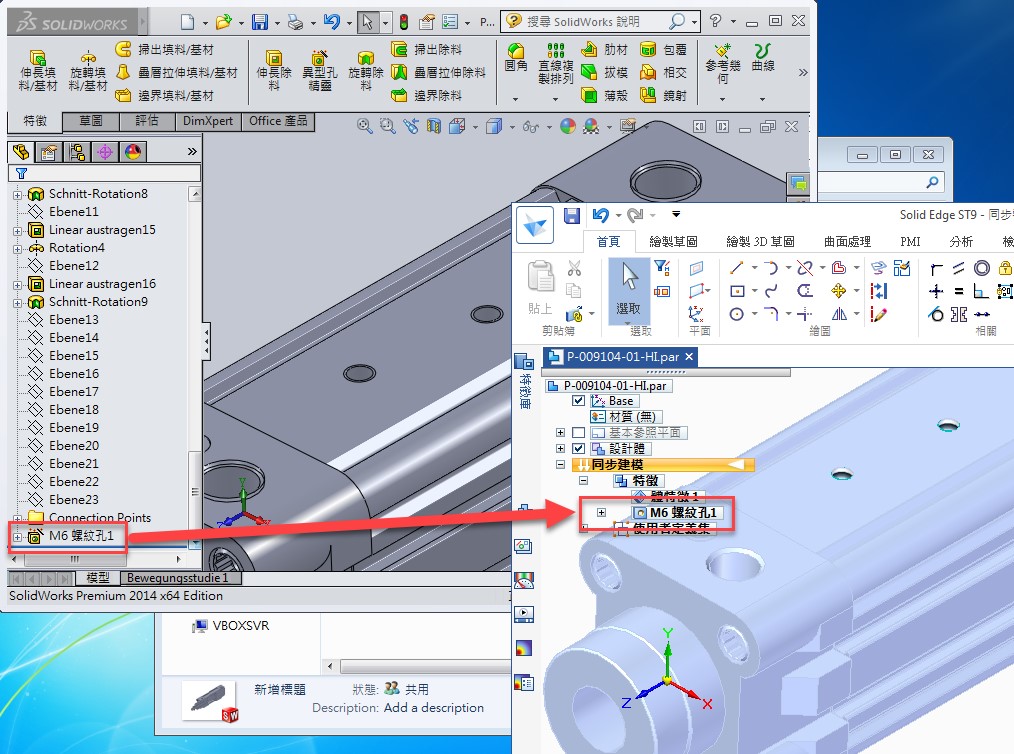

接下來開啟零件時，可以看到SW的孔，在SE的模型之中也會存在
李俊達 Jimmy
