SolidWorks資料遷移 – 2015/01/07
7
一月
Solid Edge有資料遷移的功能，此功能可以針對Inventor、SolidWorks、Pro/e作資料轉換，以往要轉換大部分都是手動轉換，不過現在只需要利用資料遷移功能即可把檔案一次轉換，在作業上會節省很多時間。
※ ST6以上有支援從SW遷移至SE中，並且可以將材質及裝配條件無縫轉移到SE中
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8 步驟9 步驟10 步驟11 步驟12 步驟13 步驟14
以下介紹SolidWorks的資料轉換- 包含: 零件、組立件以及工程圖都可以直接轉換。
※ 注意: 準備要做資料轉換的電腦, 必須有安裝SolidWorks及Solid Edge
※ 以ST6為例，儘可以遷移前SolidWorks的版本為 2010- 2013；反之，ST7可以遷移SW的2010~2014版本。
※ 注意: 準備要做資料轉換的電腦, 必須有安裝SolidWorks及Solid Edge
※ 以ST6為例，儘可以遷移前SolidWorks的版本為 2010- 2013；反之，ST7可以遷移SW的2010~2014版本。

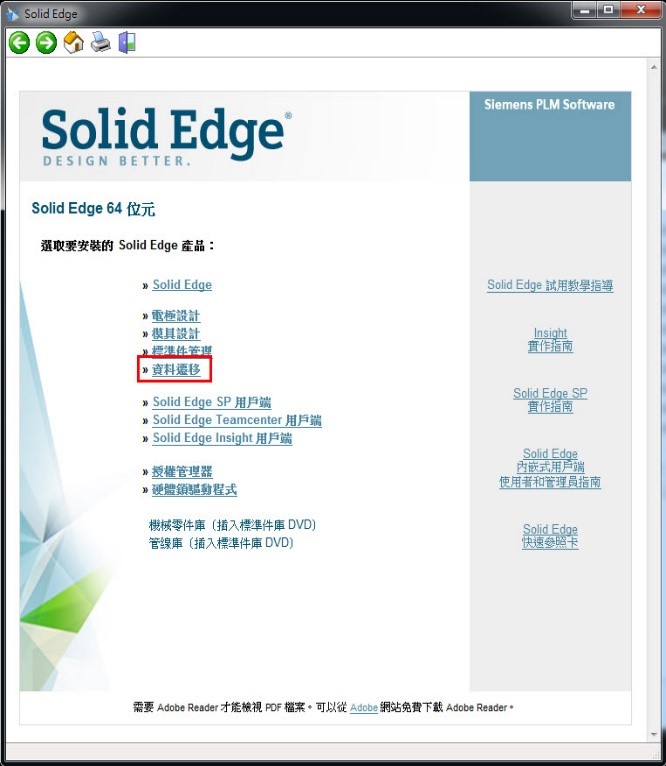

除了軟體準備以外，還需要裝Solid Edge安裝光碟片中的「資料遷移」程式。

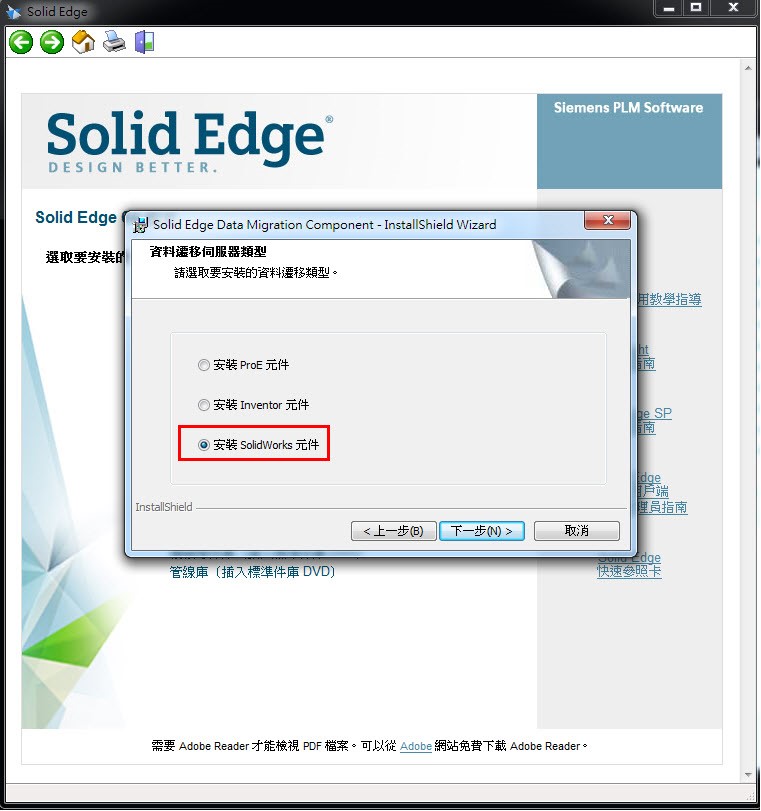

安裝Solidworks元件

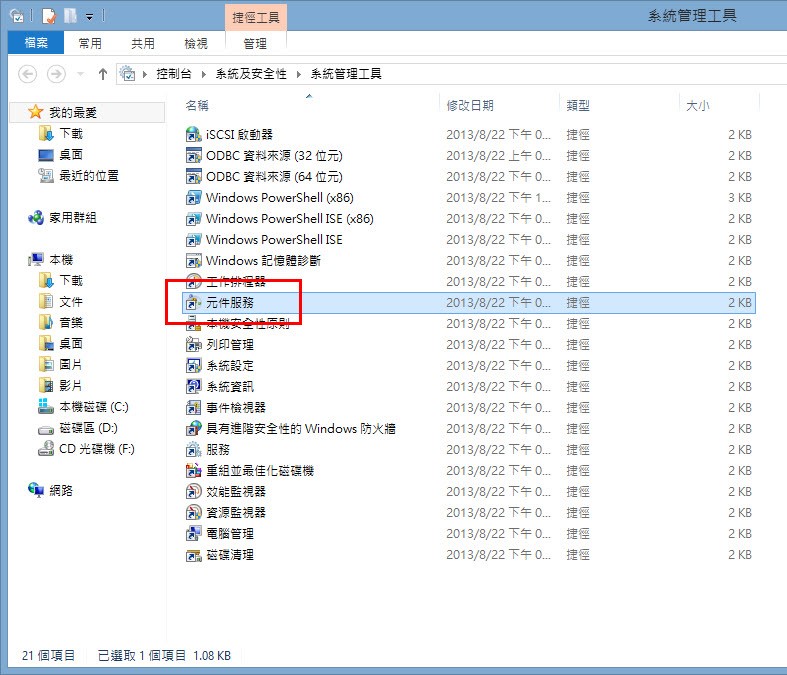

進入控制台 → 系統及安全性 → 系統管理工具 →「元件服務」

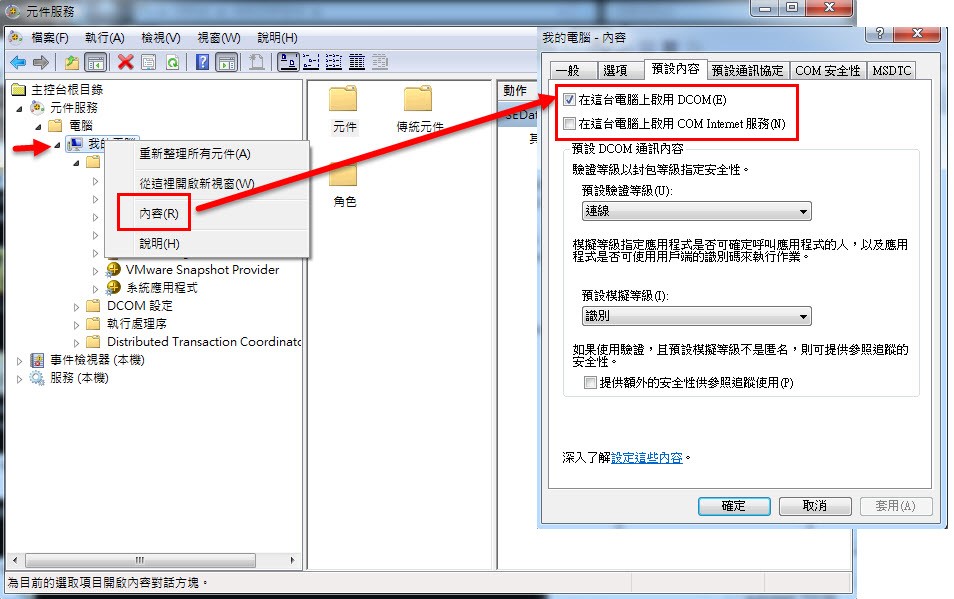

將我的電腦 → 「內容」，確認選項如下圖所示

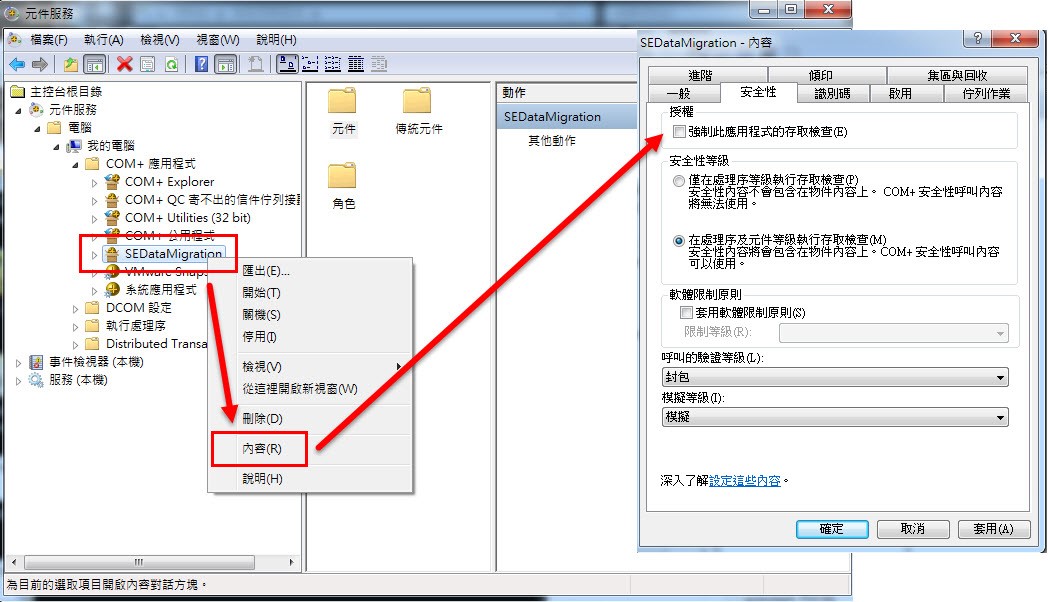

進入到「COM+應用程式」 → 「SEDataMigration」 → 「內容」，確認關閉授權選項， 如下圖所示

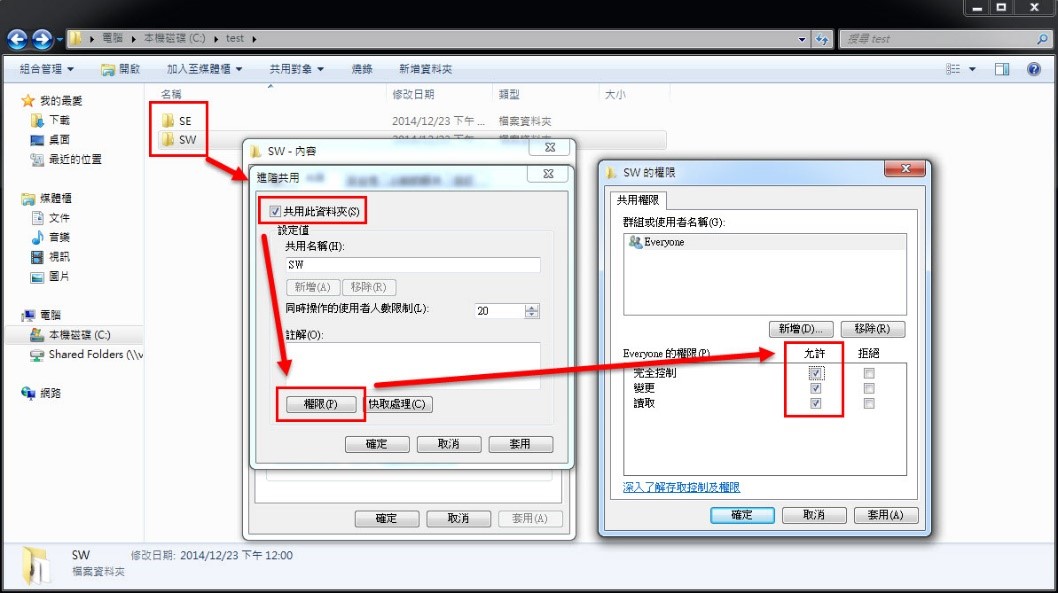

將要轉入及轉出的資料夾設定共用控制權限

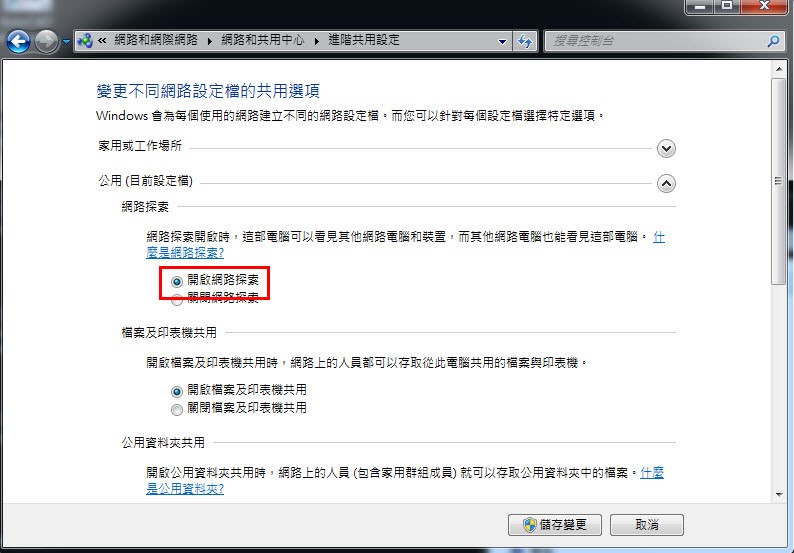

開啟網路共用選項，進入選擇「開啟網路探索」

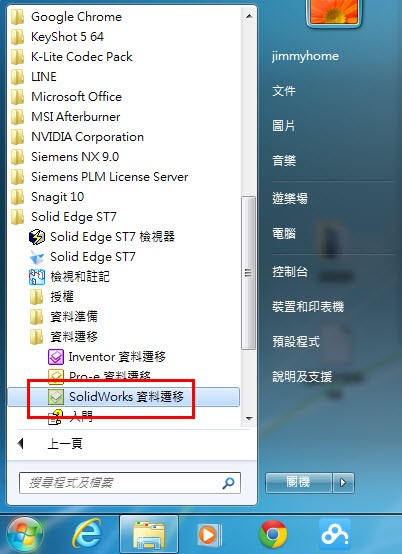

選擇「SolidWorks資料遷移」

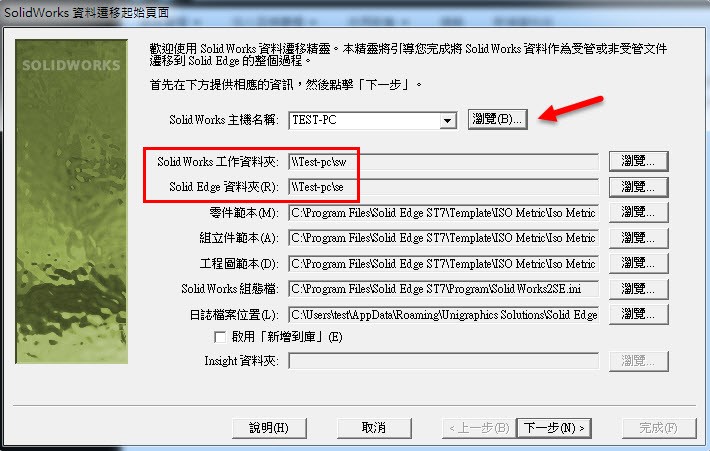

選擇「主機名稱」、「SolidWorks遷出資料夾」、「Solid Edge遷入資料夾」
(註1)確認是否有設定控制權限
(註2)資料夾不要放桌面
(註3)可以參考第6步驟)
(註1)確認是否有設定控制權限
(註2)資料夾不要放桌面
(註3)可以參考第6步驟)

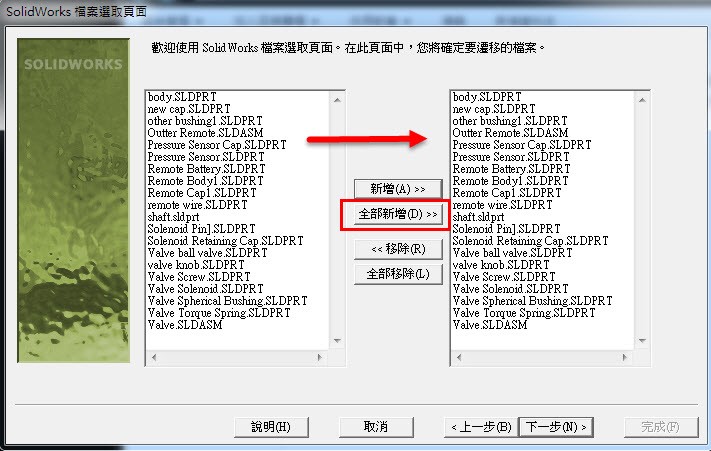

將要遷移的檔案新增至右側頁面

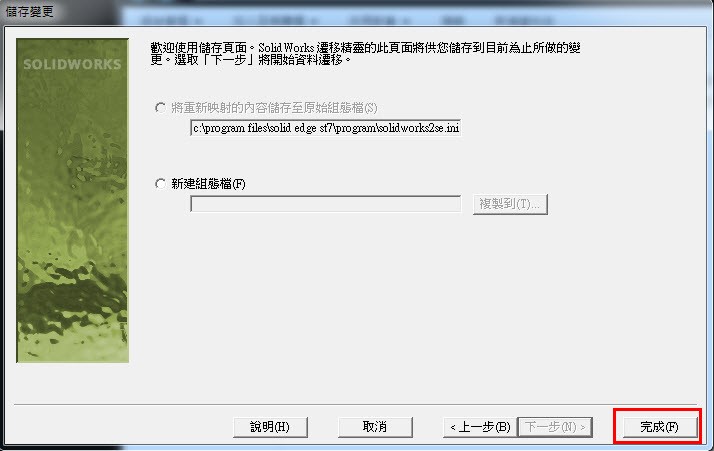

直接點選「完成」，資料就會開始轉換

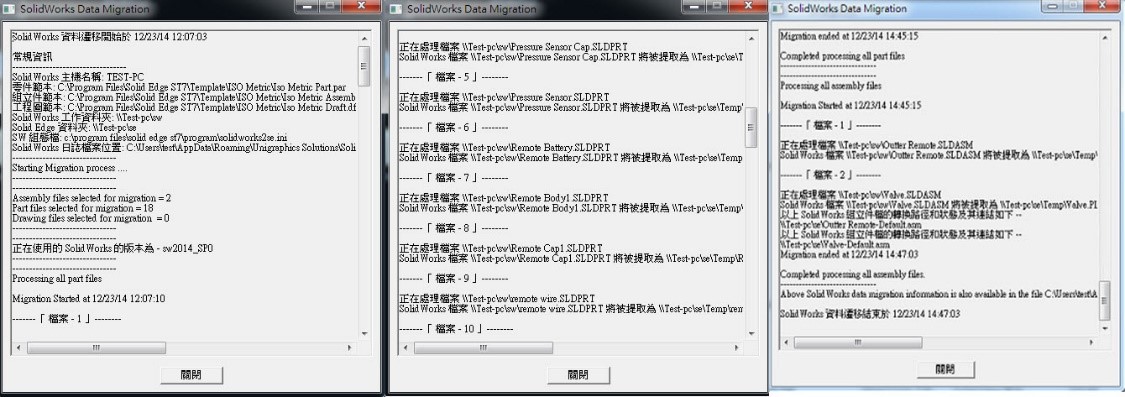

此時會出現轉換的視窗，過程大致上會如下圖所示

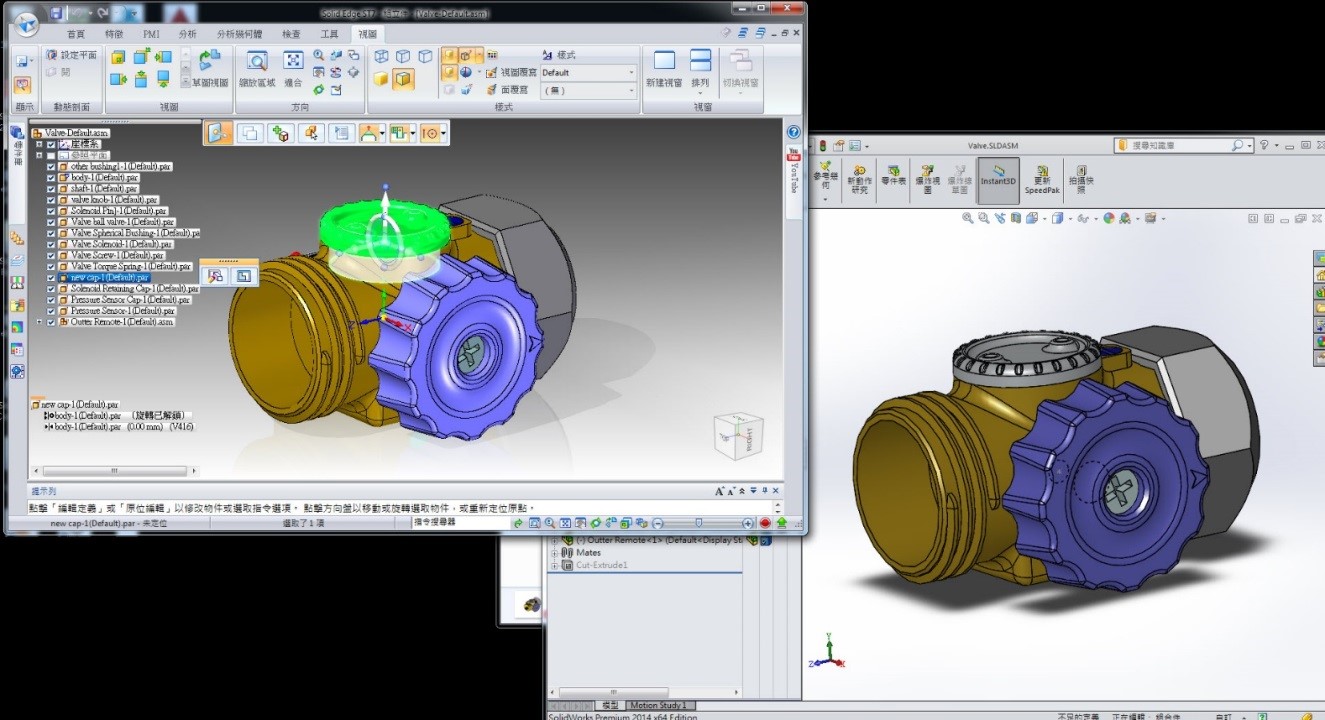

完成後, 開啟如下圖所示
完成，可以確認組合件轉換成Solid Edge時，是有遷移到裝配條件
完成，可以確認組合件轉換成Solid Edge時，是有遷移到裝配條件
李俊達 Jimmy Lee
