Teamcenter使用技巧分享 – BOM比較 – 2017/04/07
7
四月
在Teamcenter中可以利用「BOM比較」功能去針對「版本」做比較，除了會顯示版本差異資訊外，更可以進一步透過視覺化的展現，了解版本上有何差異的部分
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7

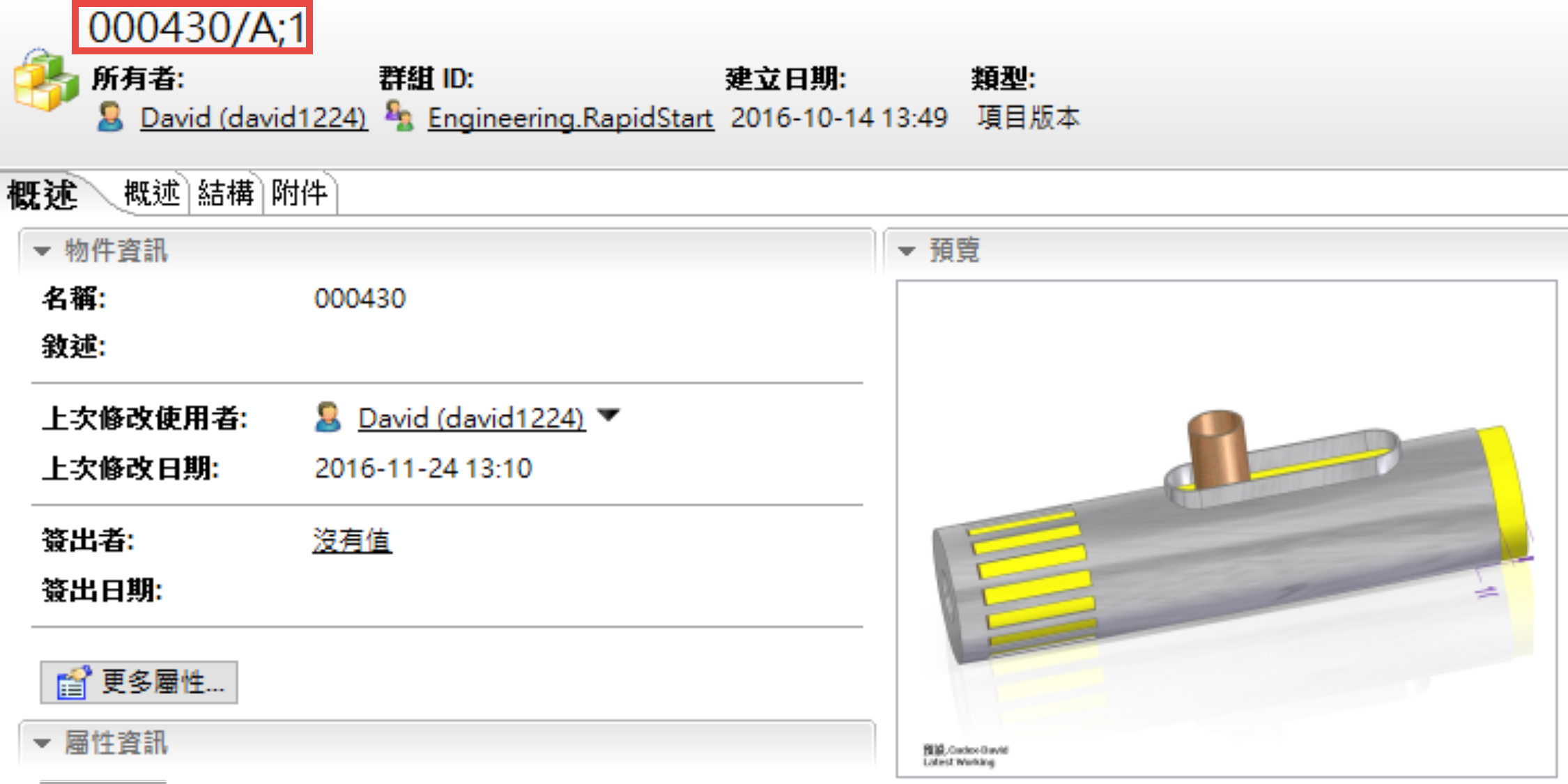

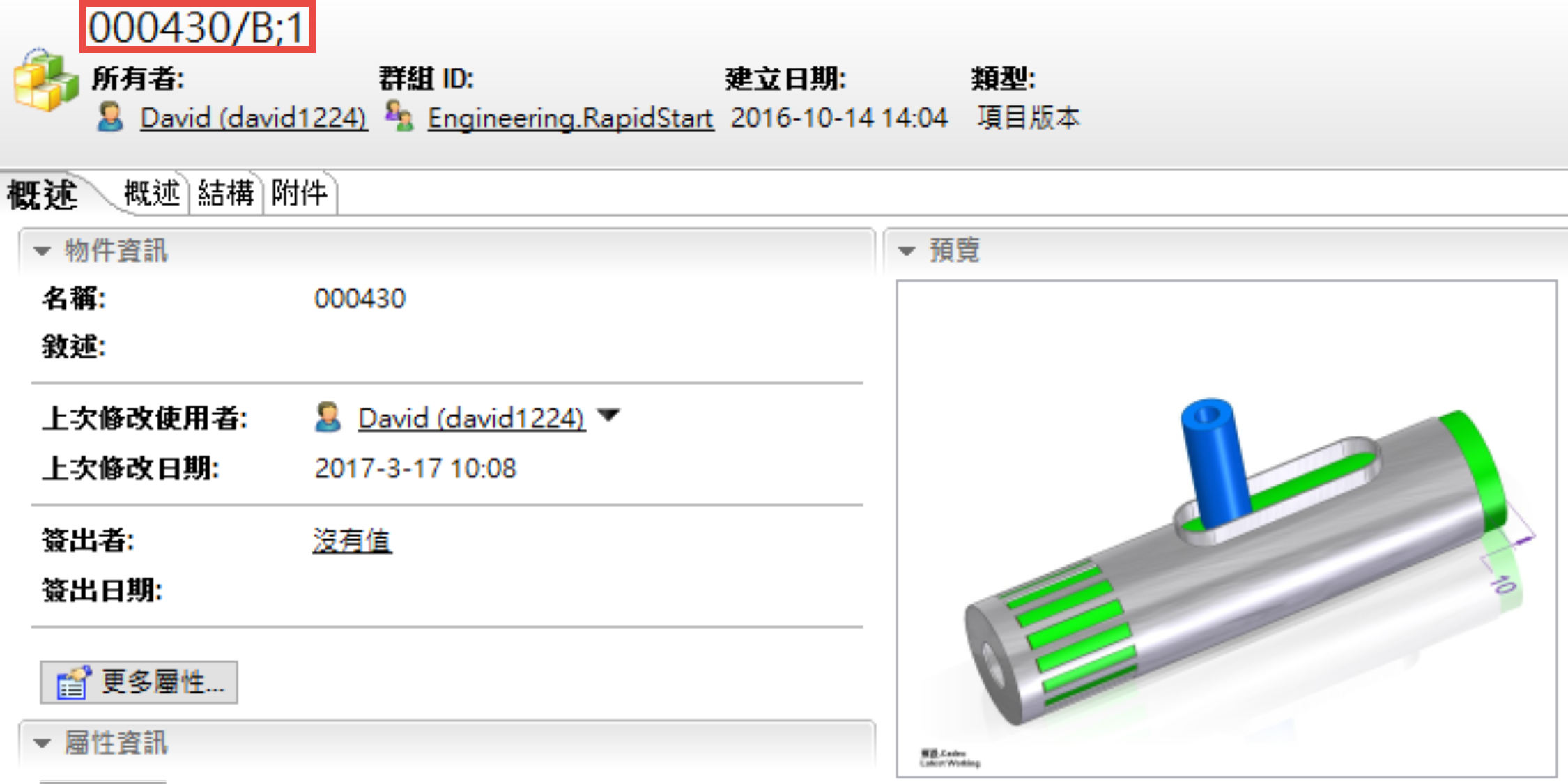

首先，選擇要比較的版本 (A版及B版或是其他版本)。

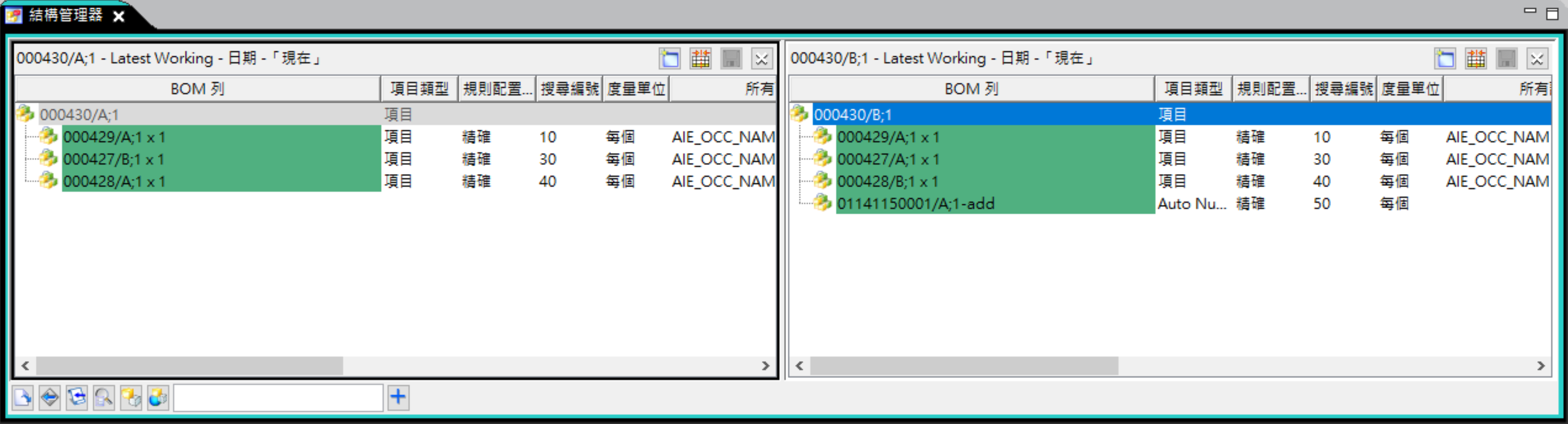

將兩版本結構放入同一「結構管理器」中。

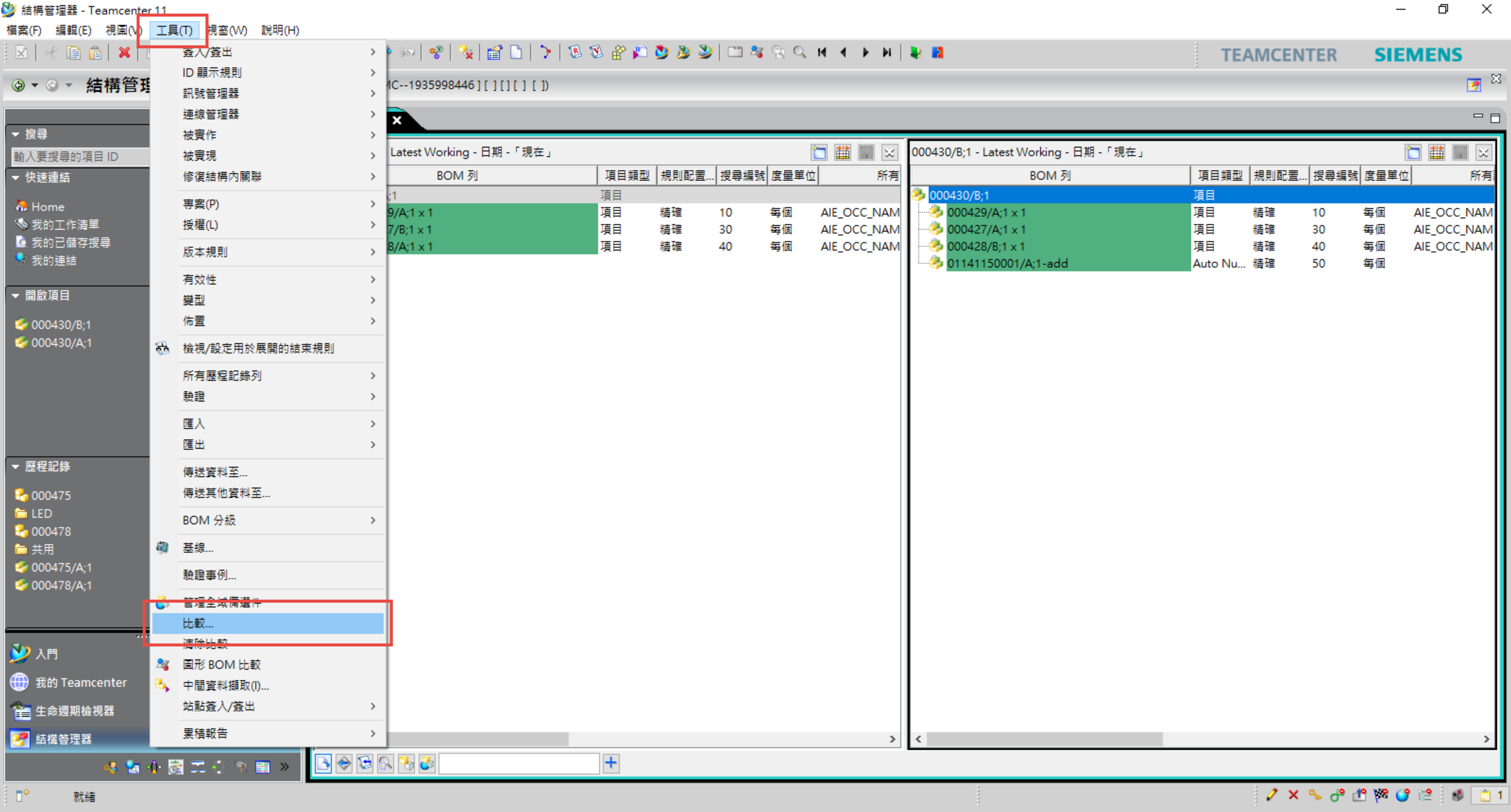

點選「工具」→「比較」。

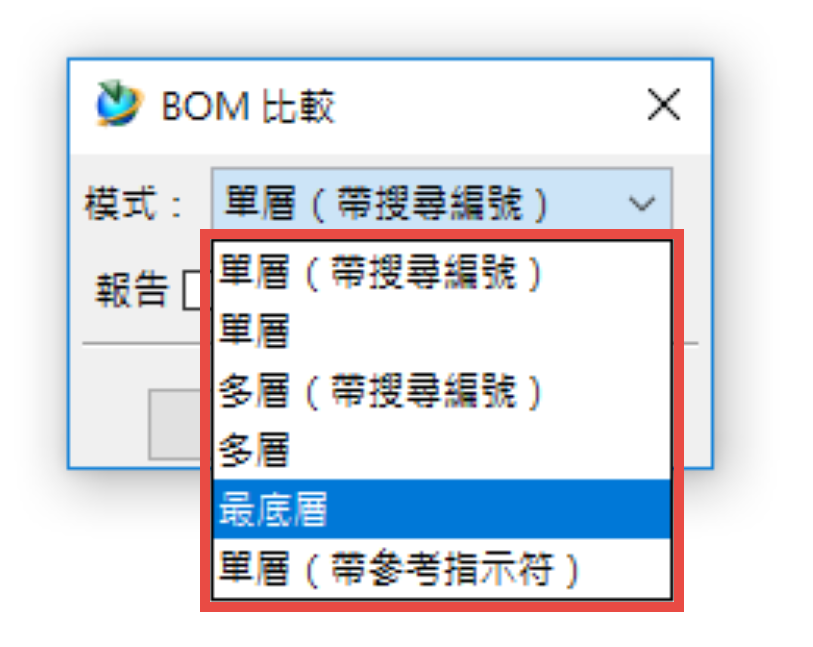

選擇要比較的 "層級數" 後點選「確定」。

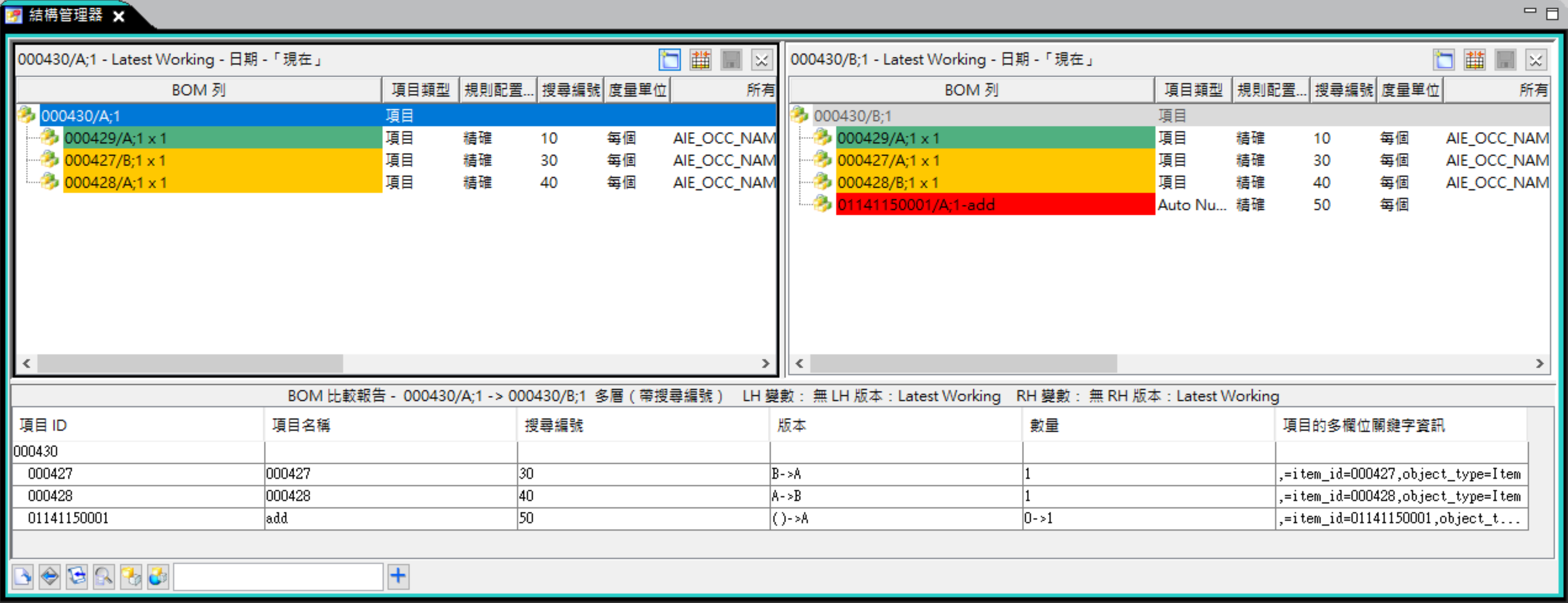

從圖片中就可以看到在零件上會有 "顏色" 的區別。
(橘色：版本更動、綠色：未更動、紅色：此版本才有的零件)，下方也會用文字顯示相關資訊。
(橘色：版本更動、綠色：未更動、紅色：此版本才有的零件)，下方也會用文字顯示相關資訊。

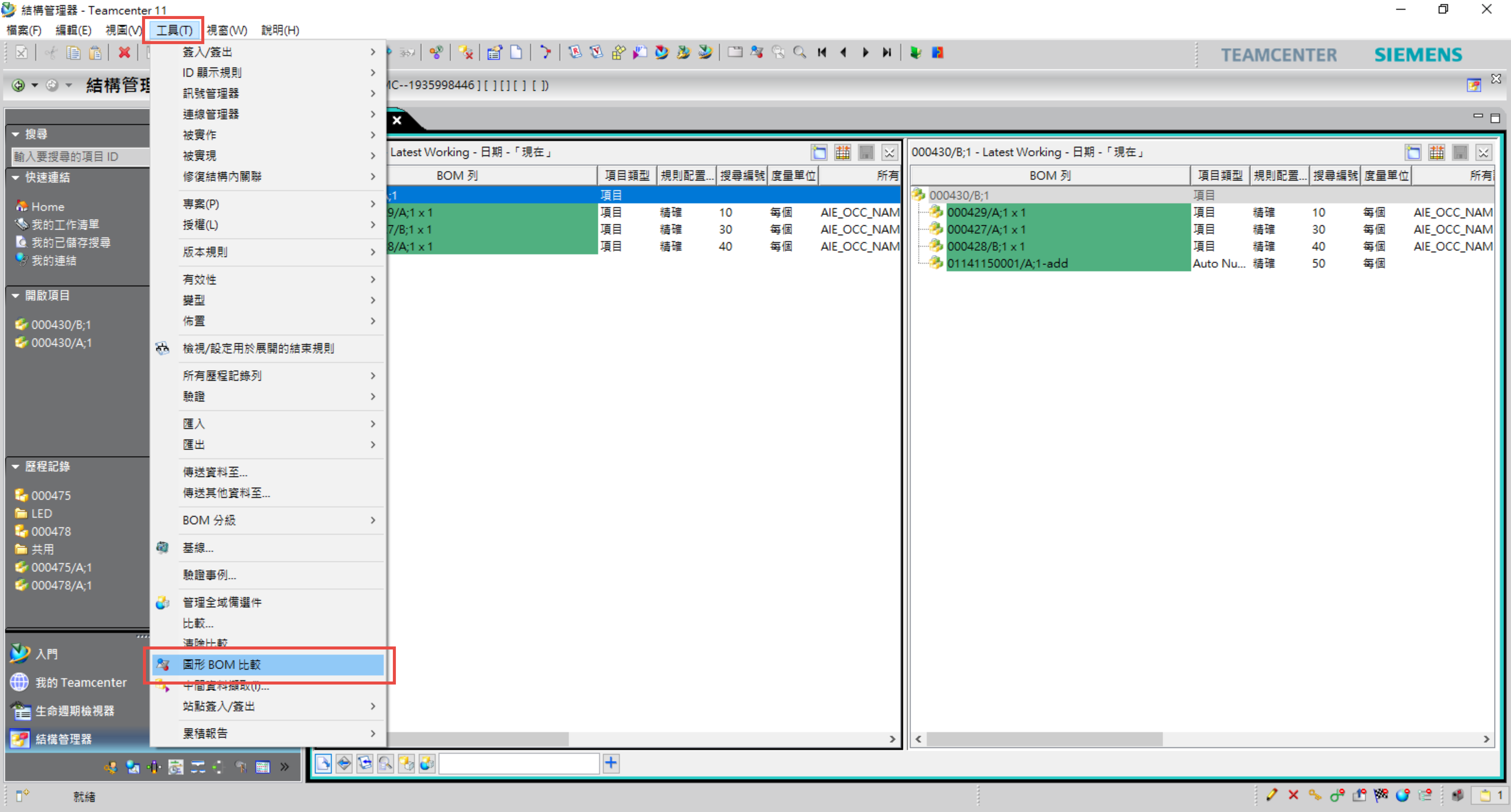

此外，除了 "版本資訊" 外，如果想知道零件實際上差異處，可透過「視覺化BOM」比較來查看，透過「工具」→「圖形BOM比較」來執行。

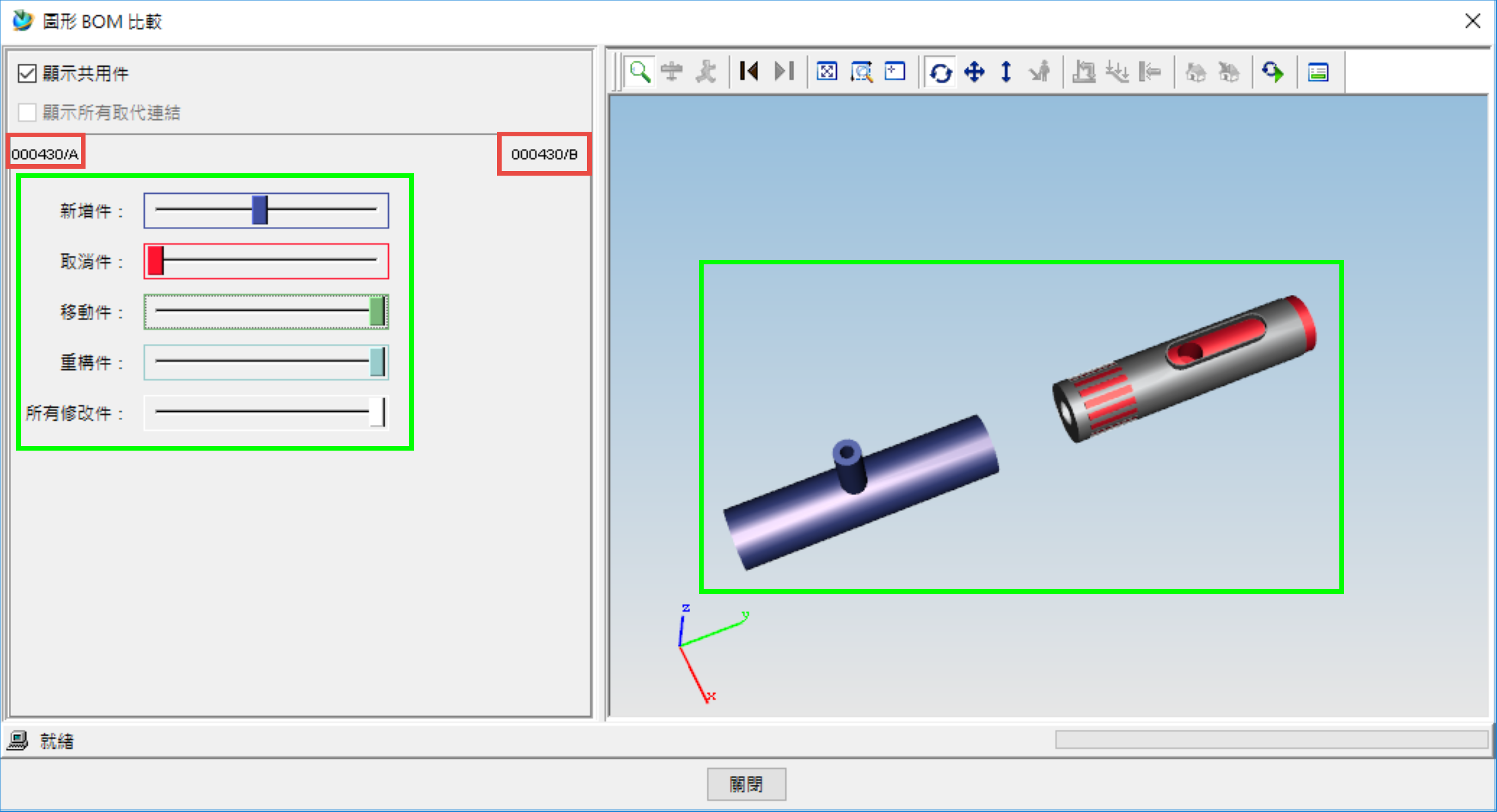

執行後可透過 "拖拉" 來查看各版本零件組裝後的差異，下圖右框可使用「翻轉」、「拉近拉遠」等簡單動作來查看。…(完)。
蔡仕恒 David Tsai
