Teamcenter-Solid Edge中多CAD整合轉檔應用 – 2018/11/05
5
十一月
在作業過程中，若遇到組件中除了有Solid Edge的檔案外，還有SolidWorks、Inventor、Pro/E等CAD檔案時要怎整合? Teamcenter本身是一套能夠支援各家3D CAD軟體的多CAD整合管理系統，這種整合自然不是問題，現在透過Solid Edge更能直接將其他家原始檔案轉換成Solid Edge檔案並儲存到Teamcenter中管理。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

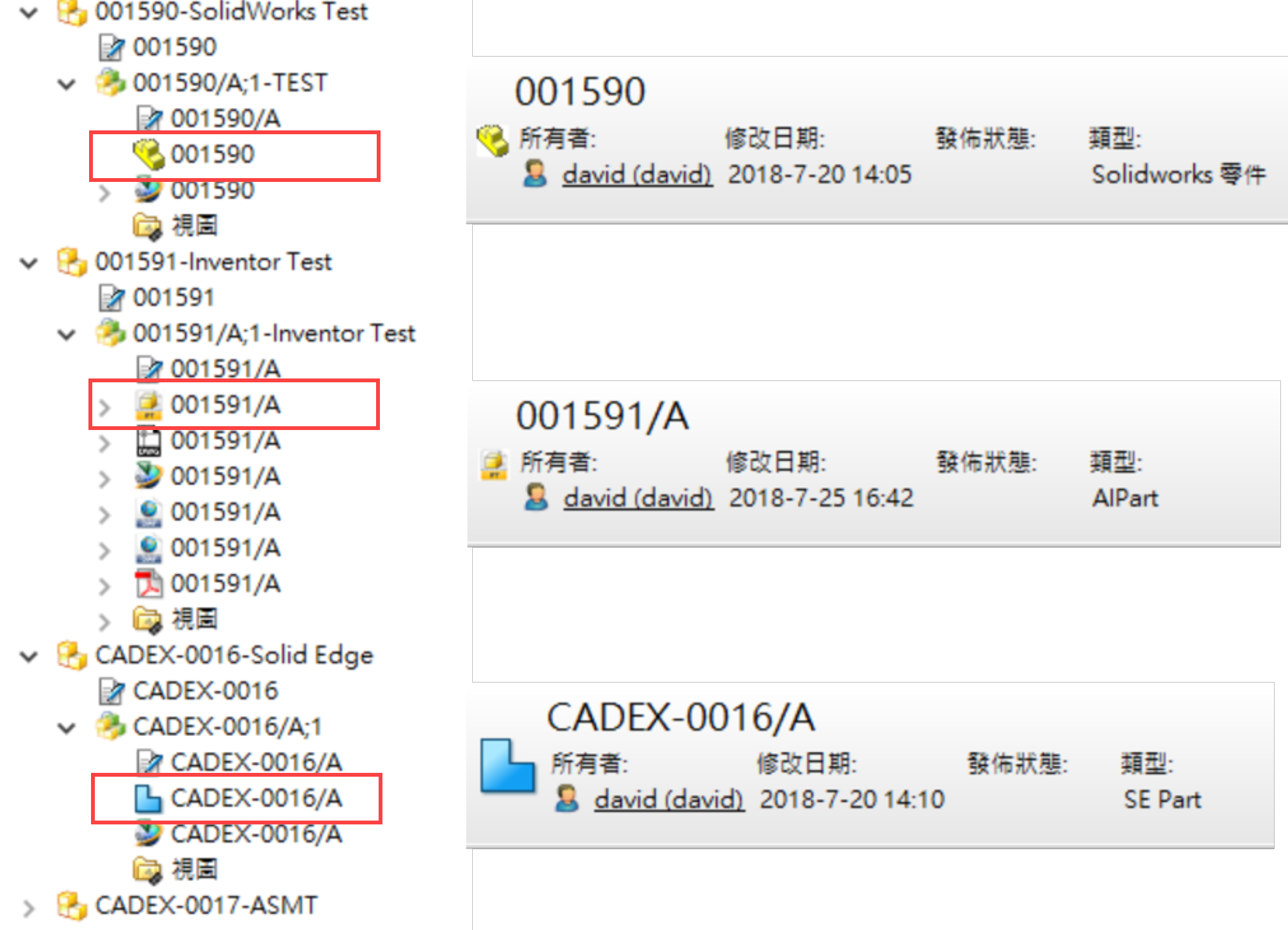

在Teamcenter中，可以從下圖看到各別有Solid Edge檔案、SolidWorks的檔案及Inventor的檔案。

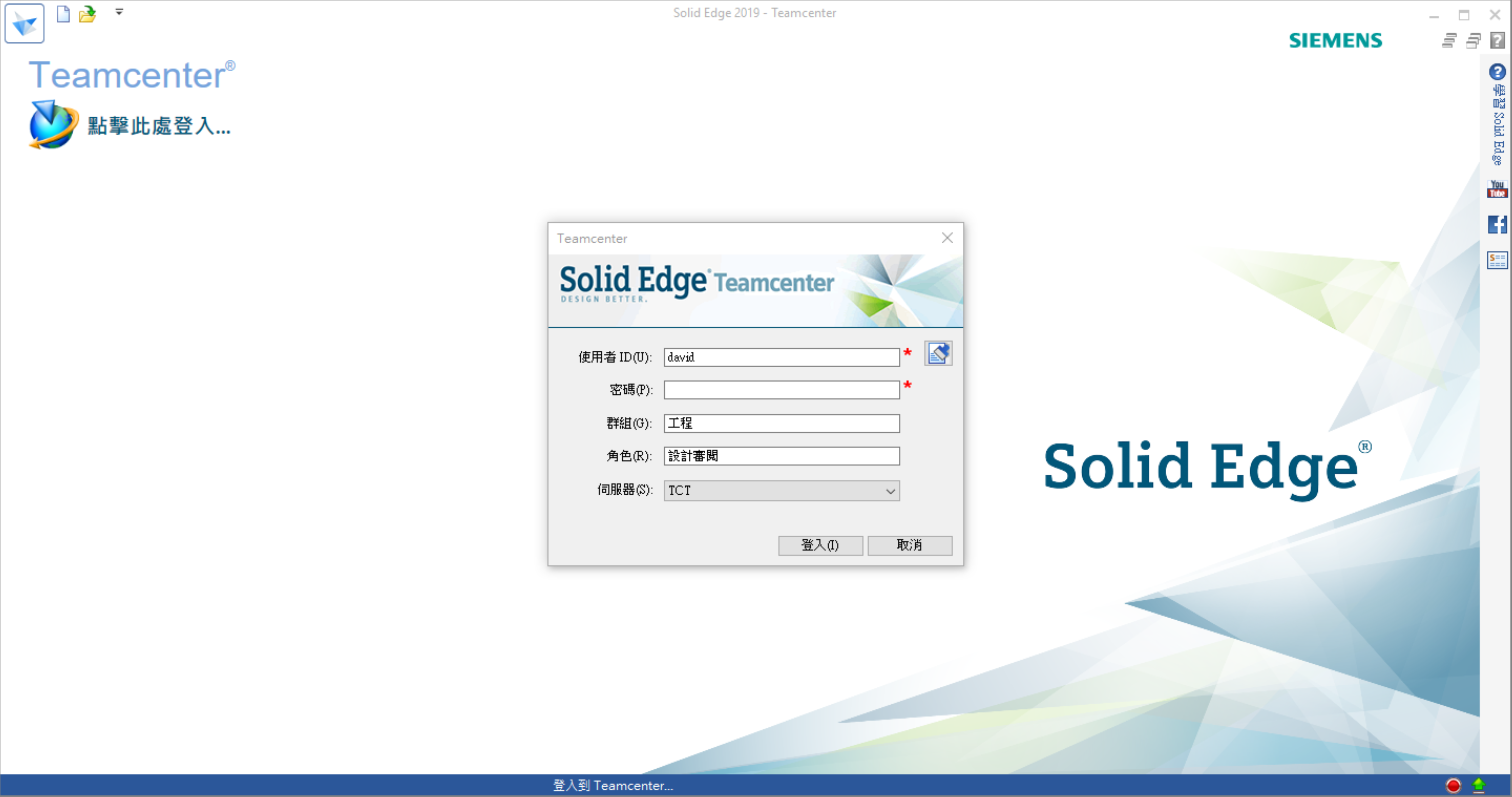

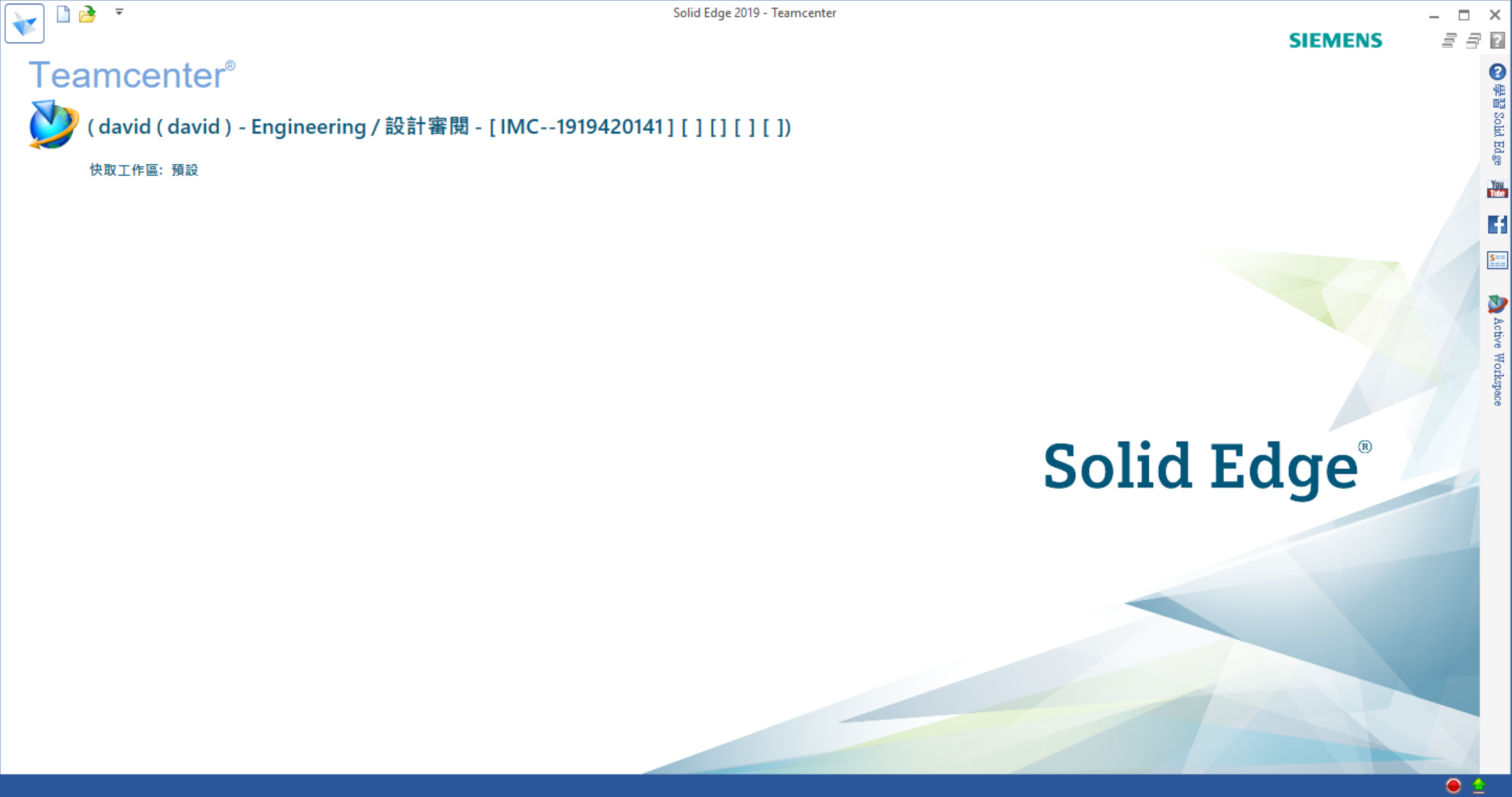

此時開啟Solid Edge並登入Teamcenter。

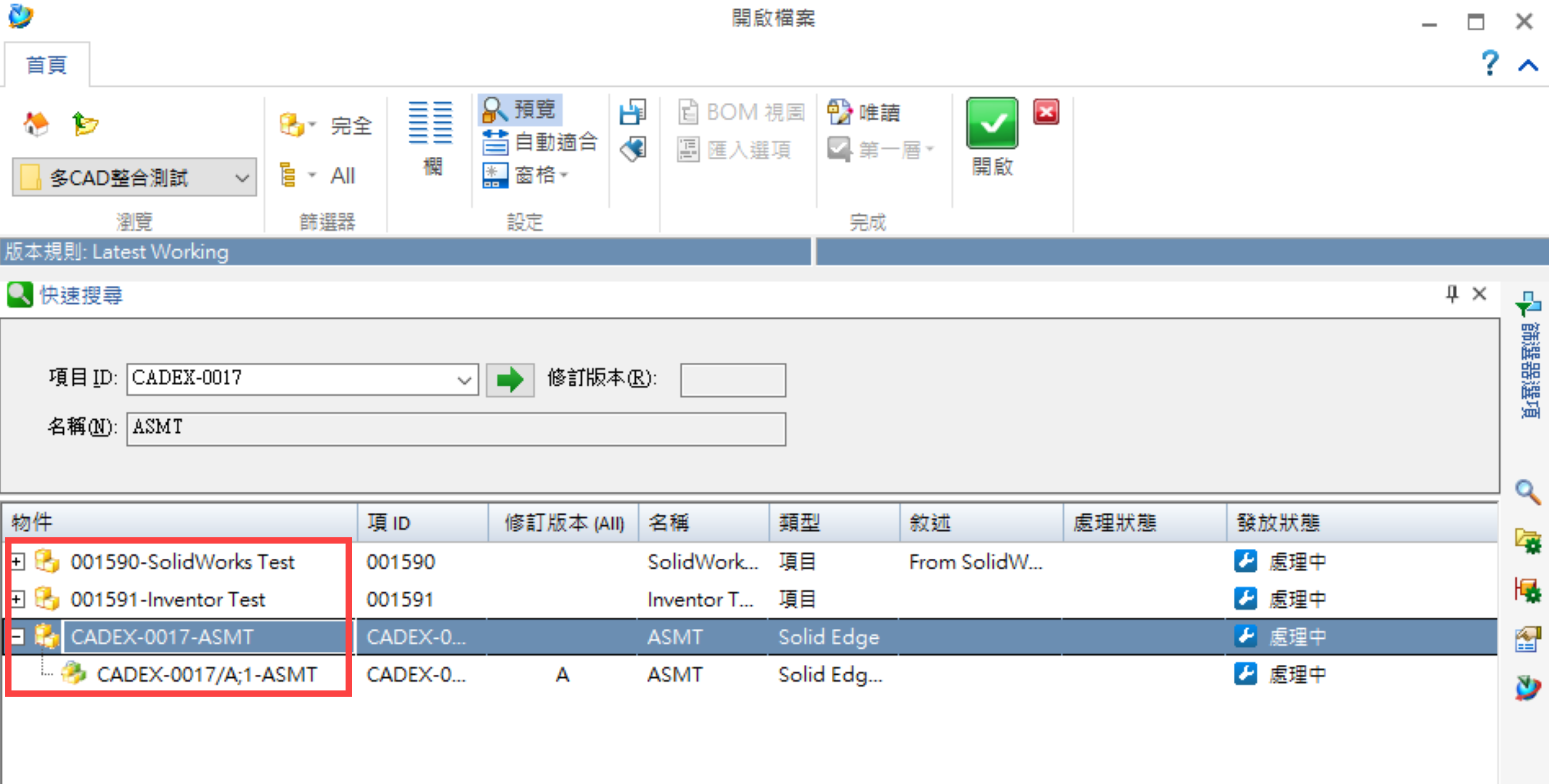

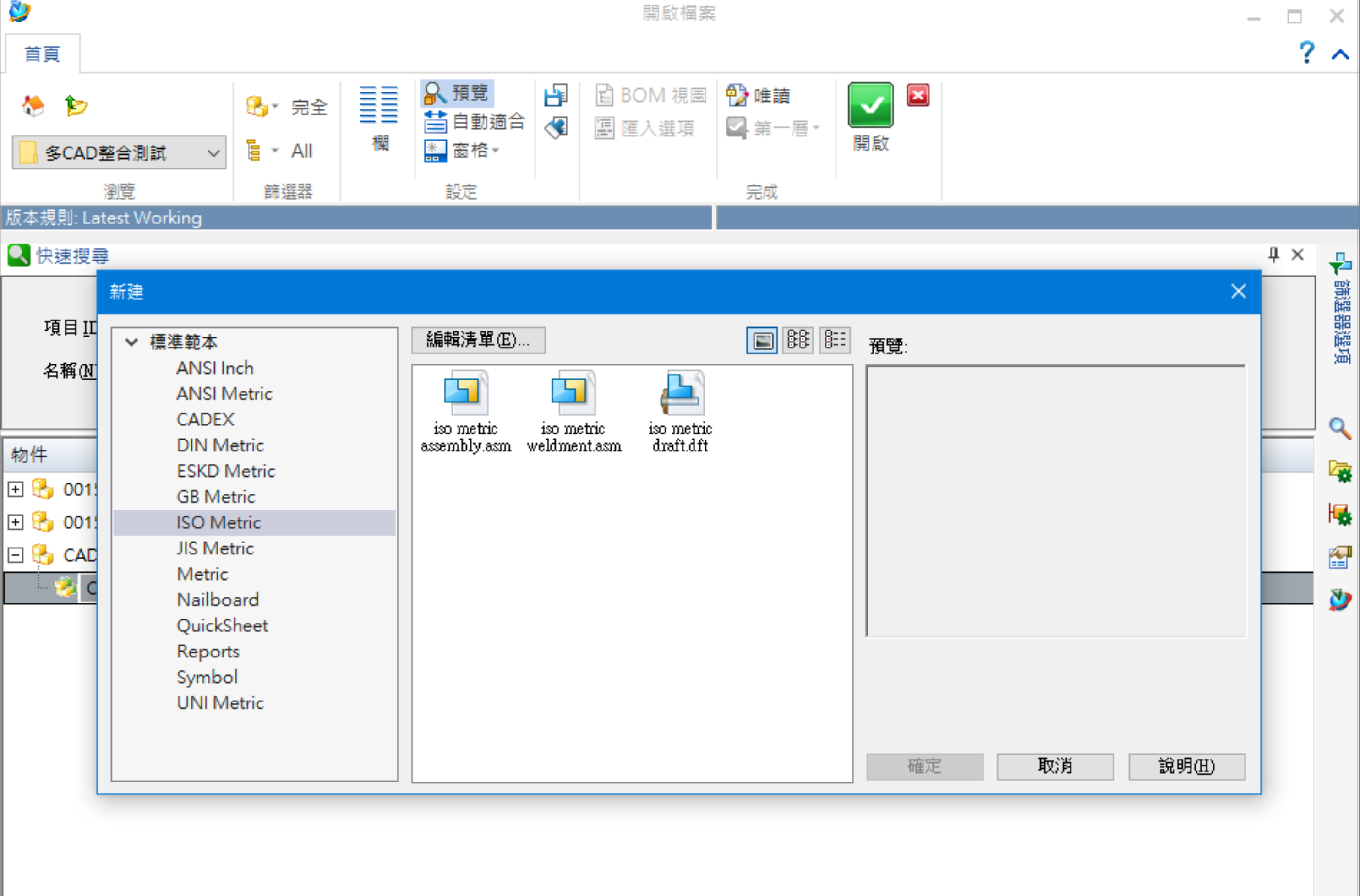

登入後，選擇開啟舊檔選項，開啟有包含這三個不同CAD檔案的物件，並使用組立件範本。

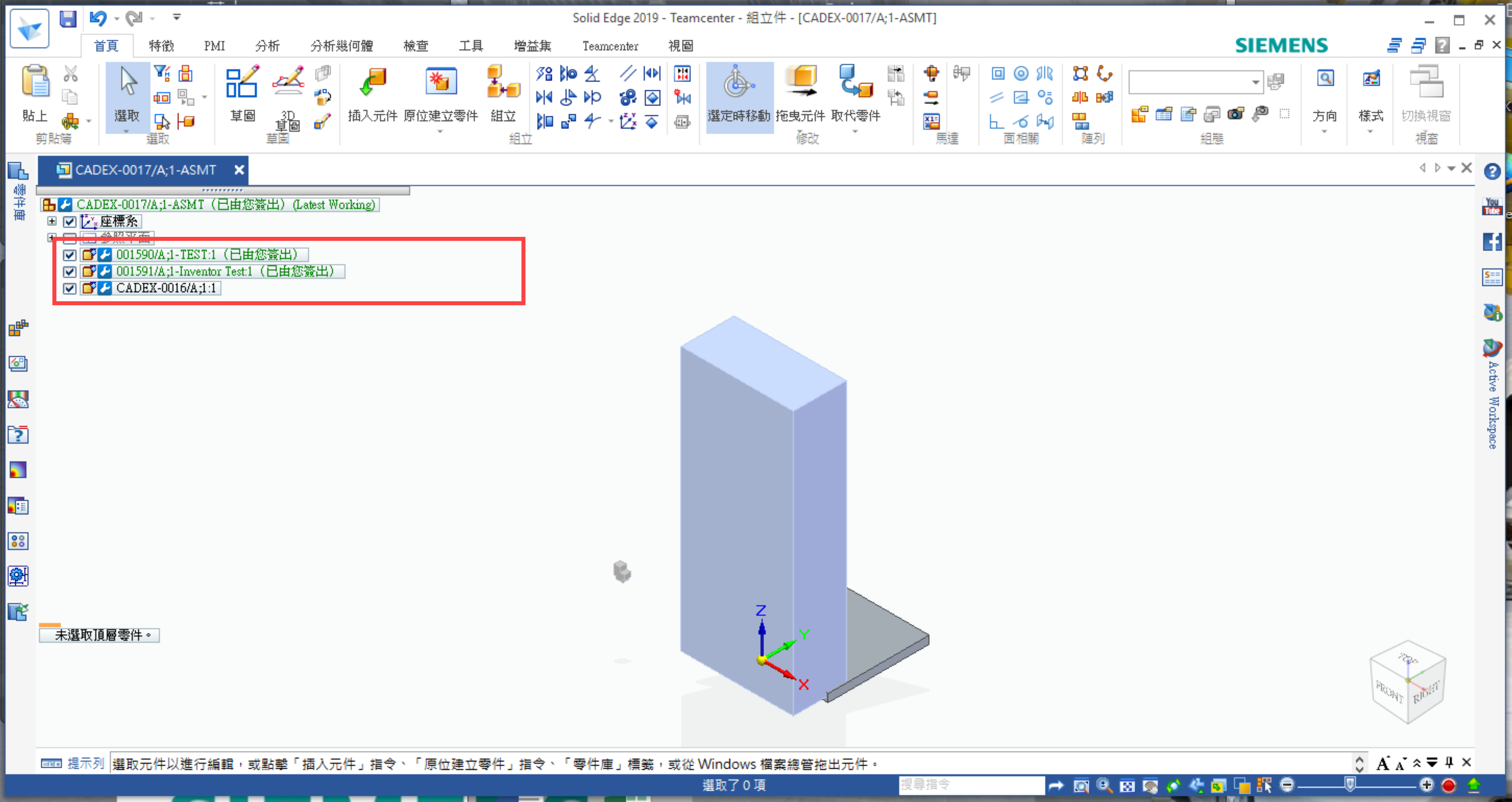

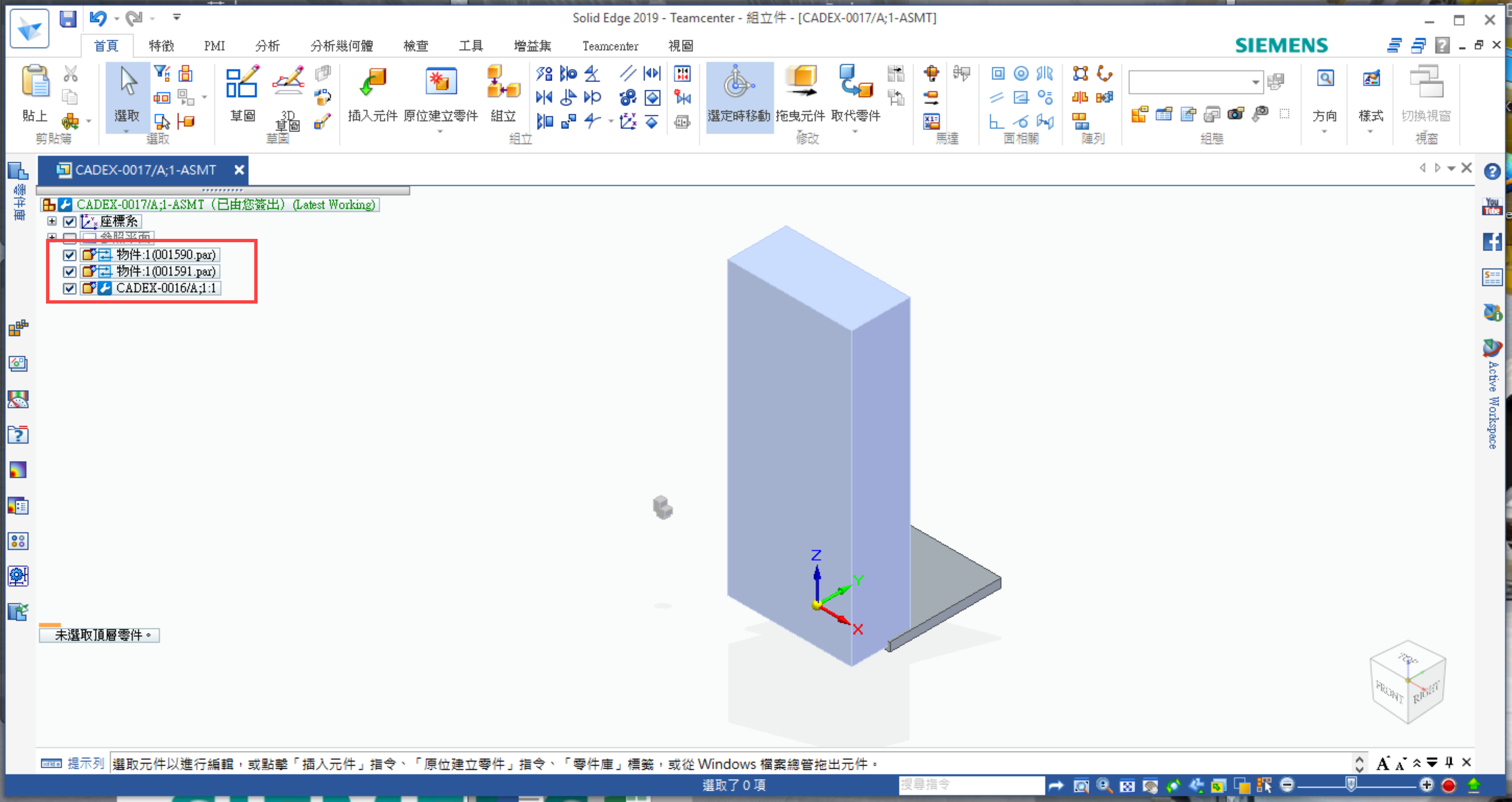

開啟後，會看到左方清單圖示，有兩件零件標示物件，代表這兩個零件是非Solid Edge的外來檔案。

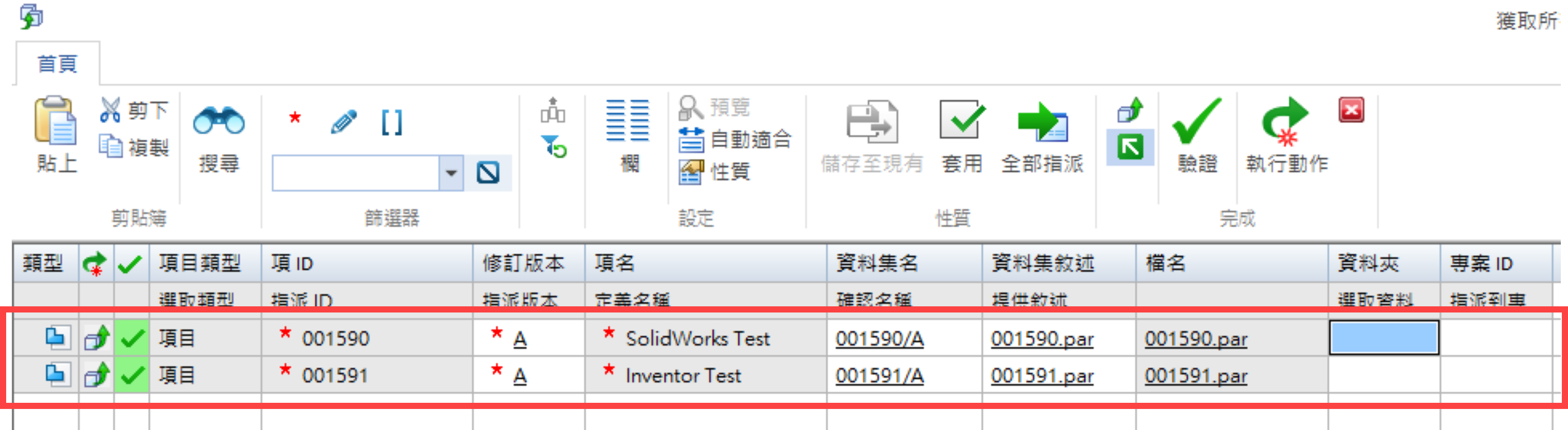

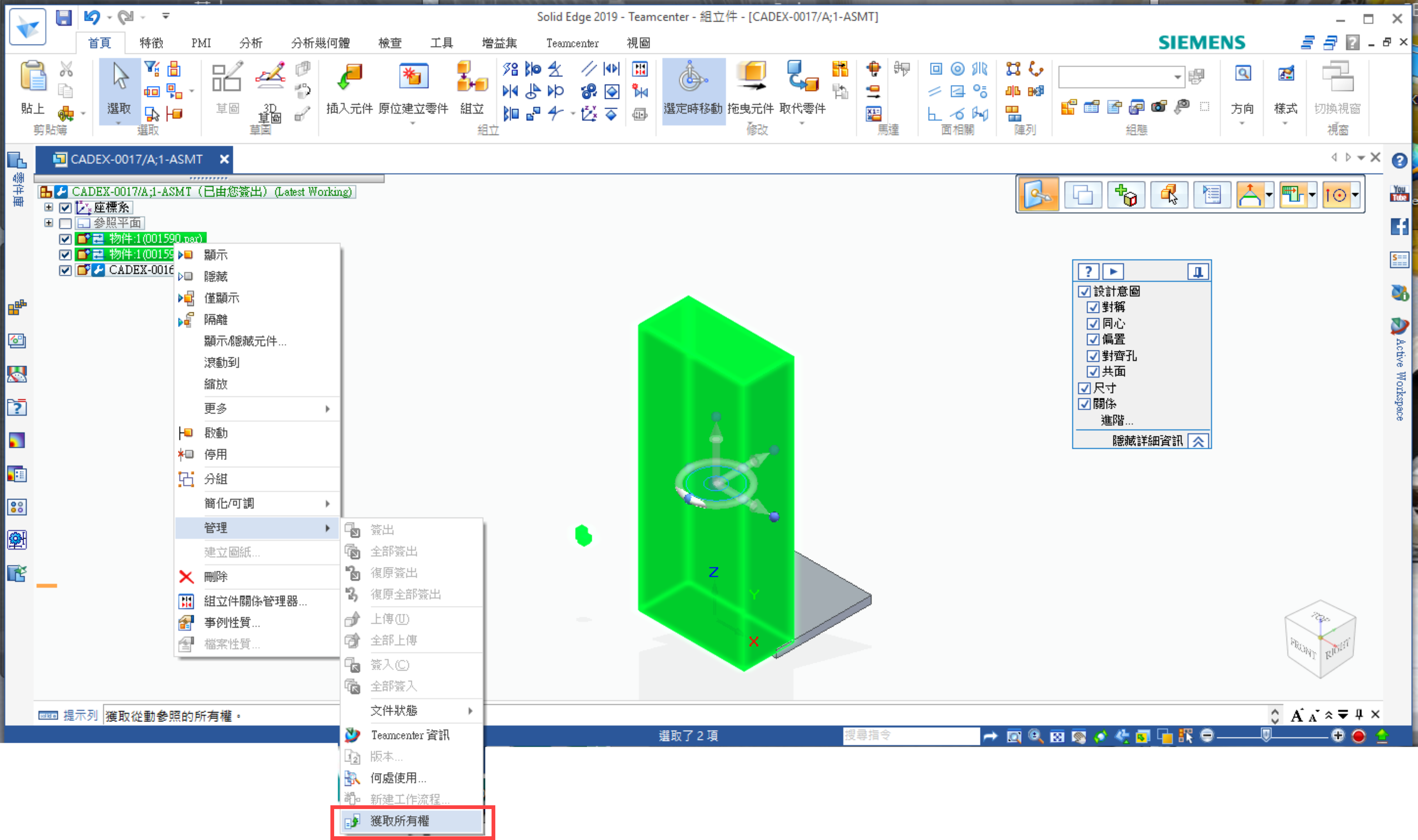

點選此兩個檔案 → 點選右鍵 → 管理 → 獲得所有權，就會跳出儲存檔案的畫面(下下圖)。

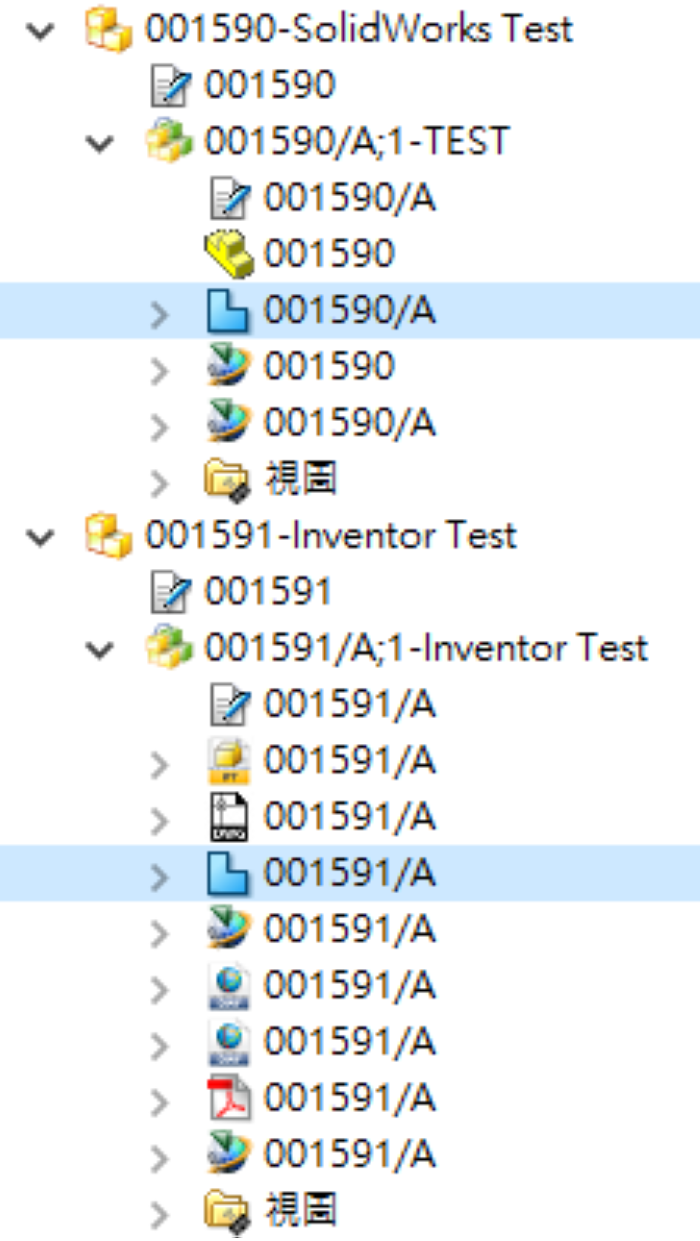

檔案儲存完後，可看見原本名稱顯示物件的檔案變成了流水號編碼，此時登入到Teamcenter Client中，就可以看到原本SolidWorks與Inventor的檔案中都產生了Solid Edge的檔案，完成轉換檔案的步驟，這樣即使轉換軟體工具也不怕了。
蔡仕恒 David Tsai
