Z軸聯動工序設置 – 2017/06/30

六月

Posted by Monica

Category:

常在使用2D輪廓加工的加工廠，不免俗的還是會遇到需要Z軸聯動加工方式。像下圖(一)為一個需要做輪廓銑削的工件，如果使用Z軸聯動工序有什麼好處呢?讓我們看下去…

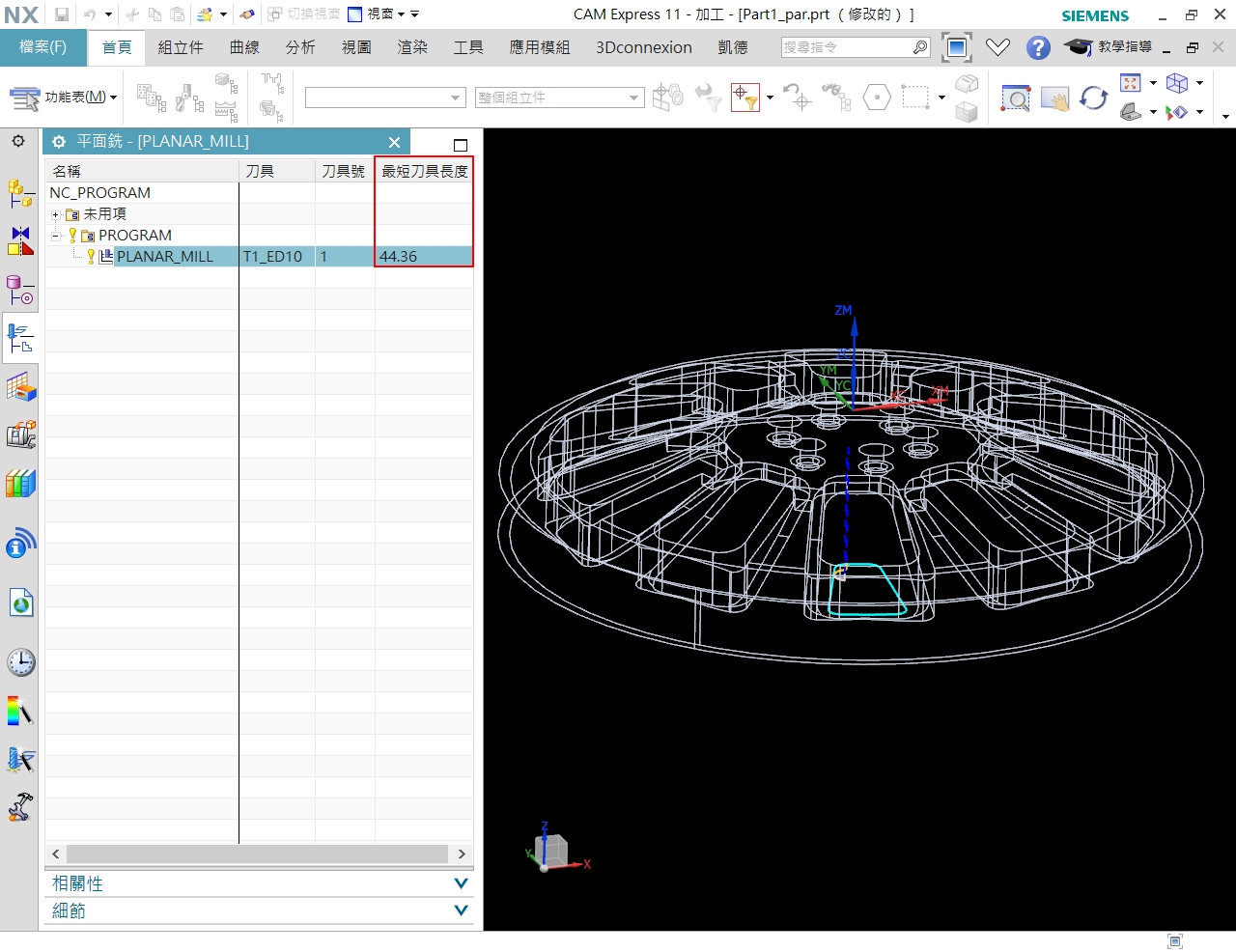

《圖一》使用2D工序製作刀路，經由軟體計算所需的刀具外露長度為44.36

接下來，我們使用3軸工序中的「實體輪廓3D」，如圖二所示。

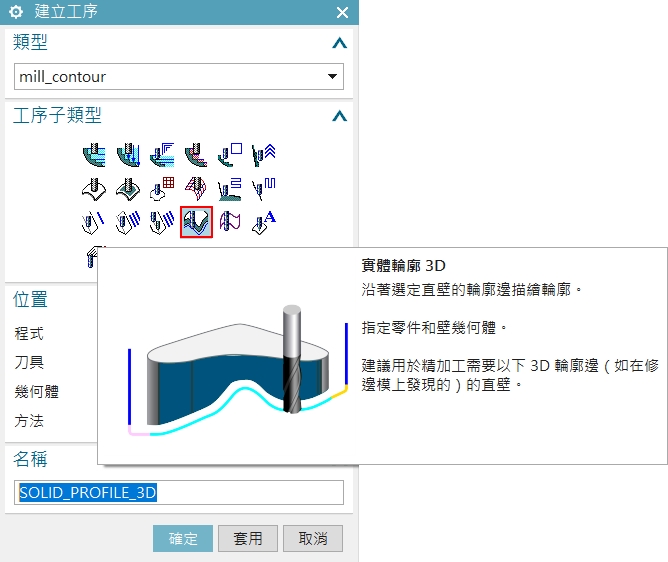

《圖二》實體輪廓3D

實體輪廓3D的使用方式如圖三標示，只需四個步驟即可生成Z軸聯動刀路。

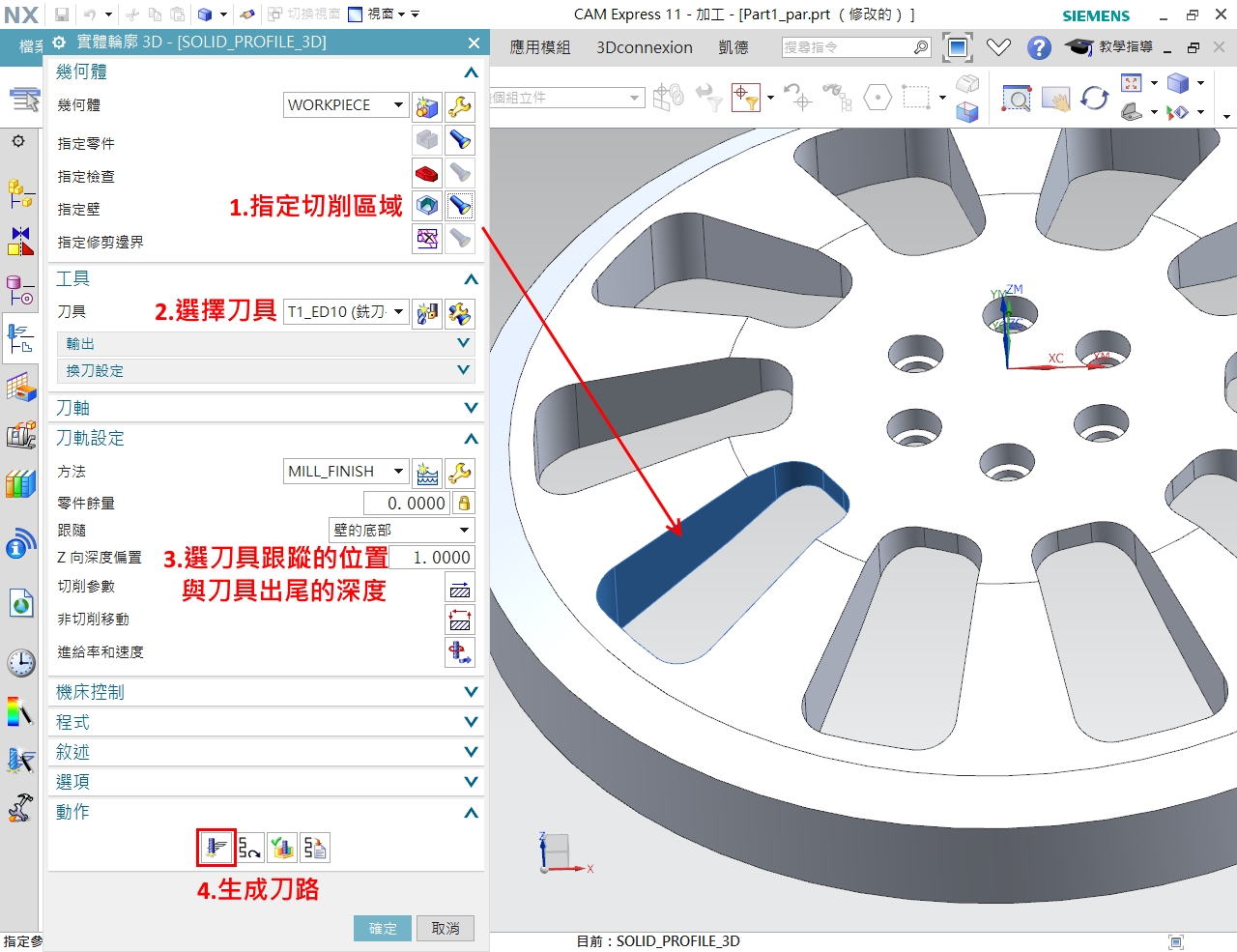

《圖三》工序設置

接著我們將由軟體計算的2D工序與3D工序生成的最短刀具長度相比較，可以有效的減少外露長度值至少8mm。

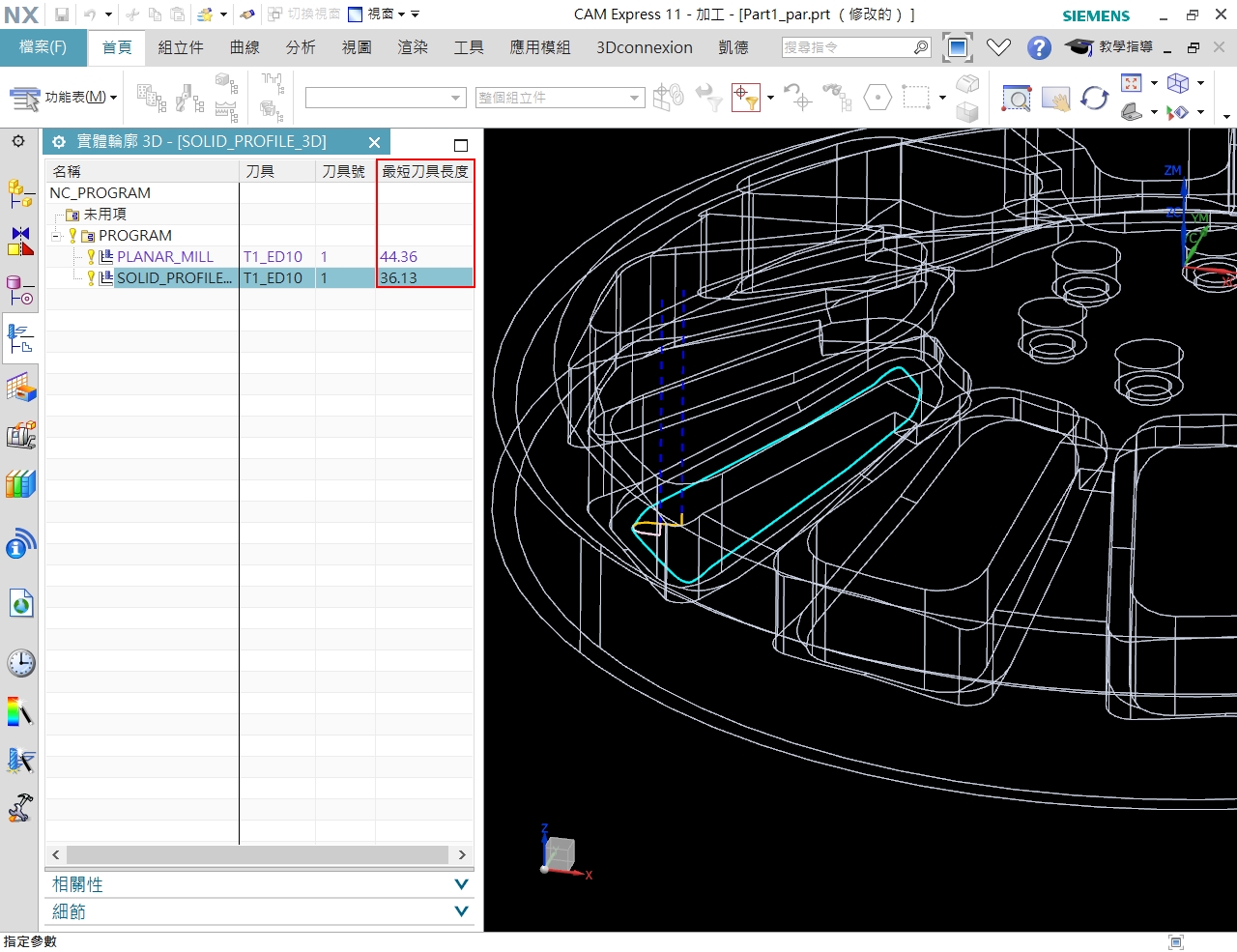

《圖四》2D工序與3D工序的刀具外露長度比較

最後可以利用NX刀路中的「變換」指令，快速將單一工序轉變成整圓環繞設置。

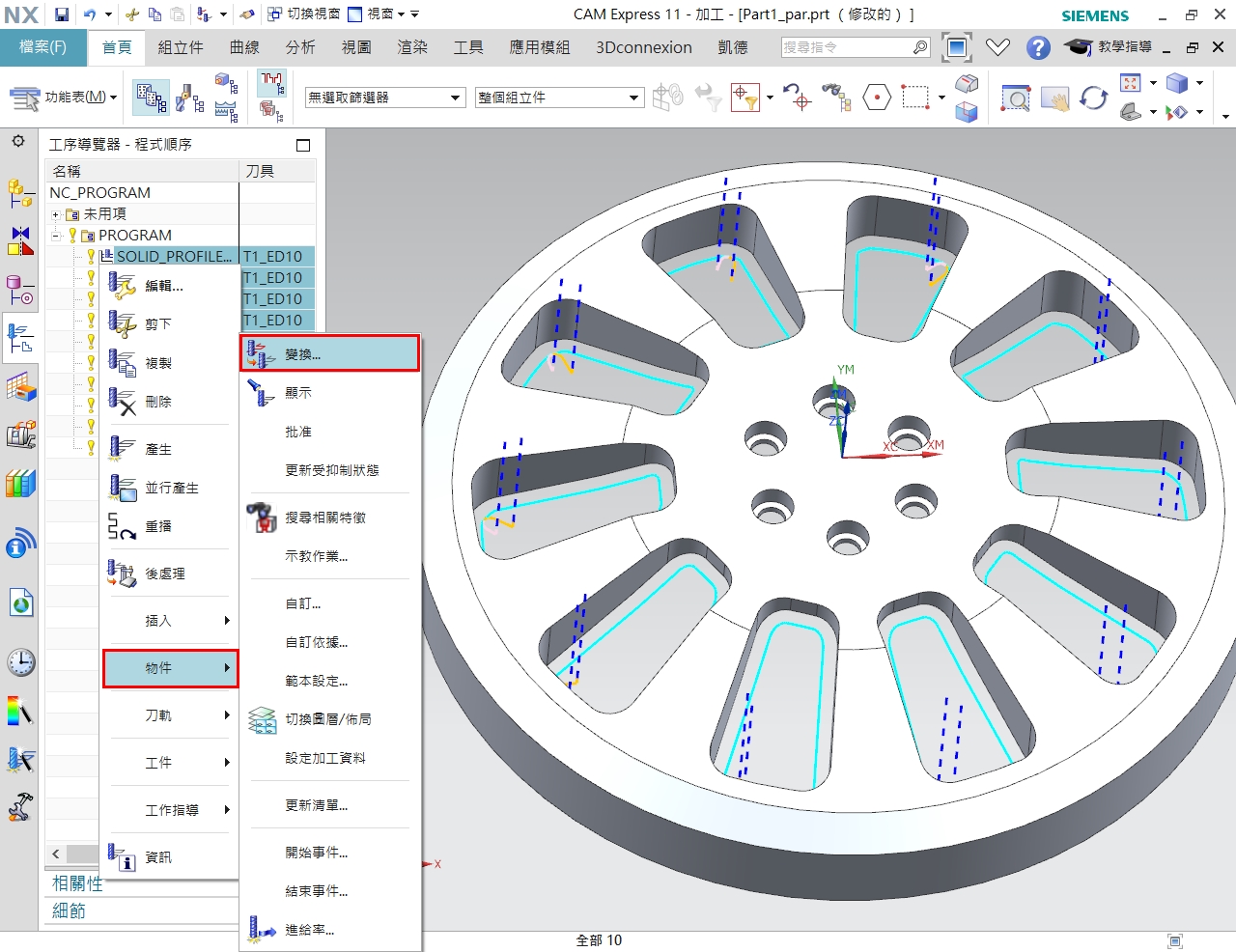

《圖五》將單一工序轉換成環繞工序操作

王中良 Tendy Wang
