順序零件快速轉換為同步零件 – 2016/04/01

Posted by Monica
Category:

我們都知道在「順序建模」繪製的檔案可以轉換成「同步建模」的檔案進行快速設計變更,但假如要進行多個檔案一起做轉換,該如何操作來縮短轉換的時間呢? 請參考以下說明:

•以下為操作步驟:

步驟1 步驟2 步驟3 步驟4 步驟5

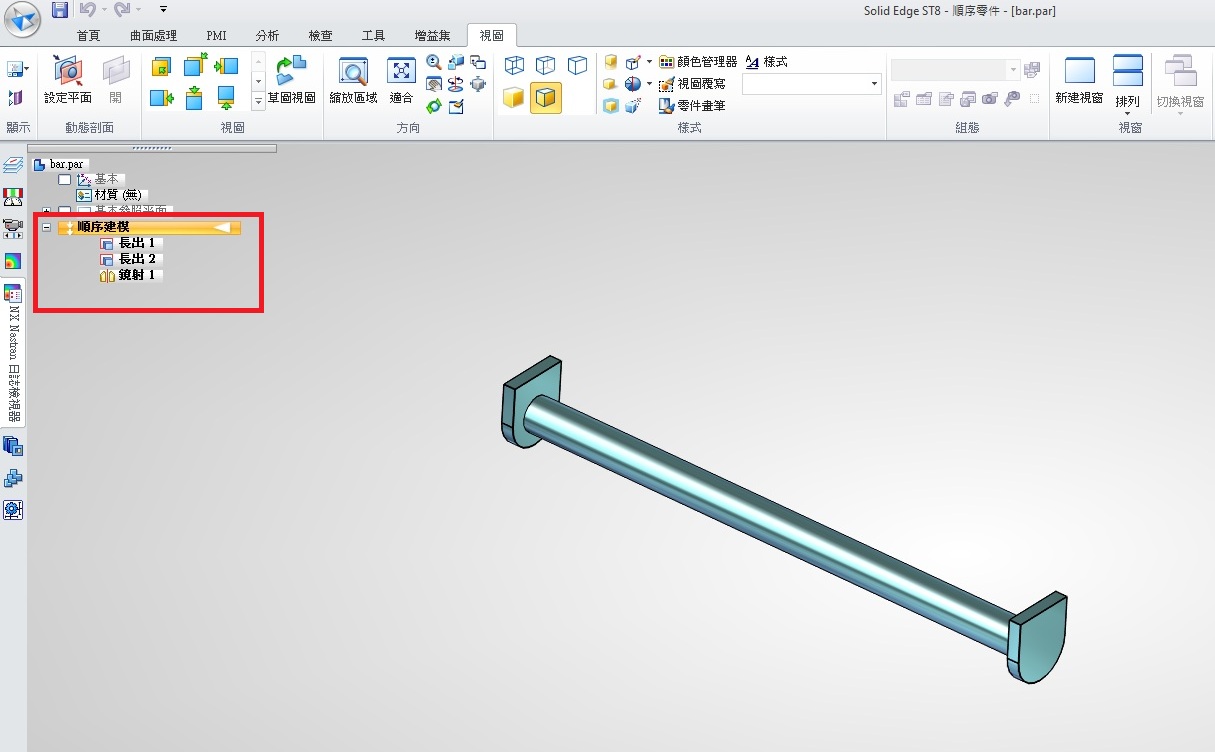

原本為「順序建模」繪製的零件

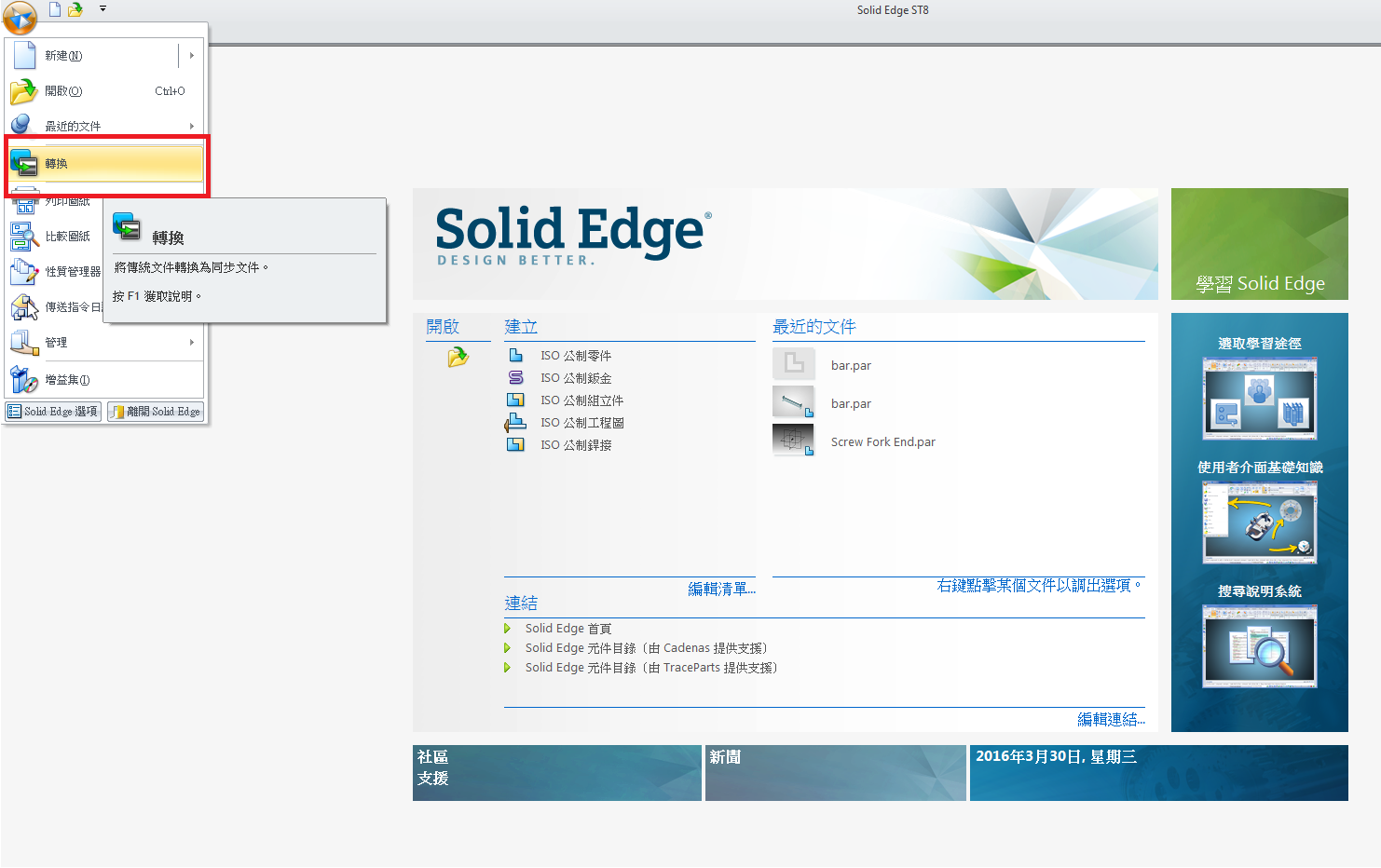

若要多個檔案轉換成「同步建模」,在Solid Edge的歡迎畫面點選「應用程式按鈕」→「轉換」

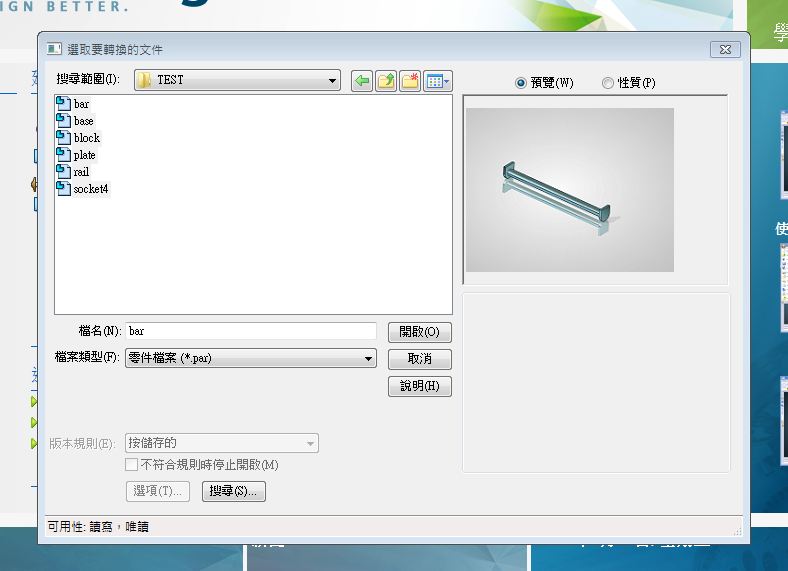

選取要轉換的檔案,可一次框選多個

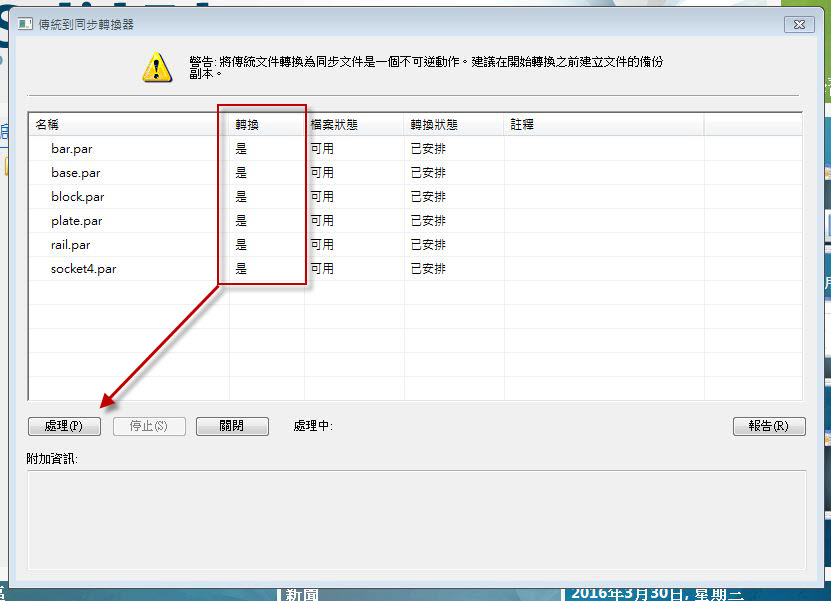

接著會跳出轉換器,轉換欄的部分選擇「是」,然後點選處理
PS: 檔案轉換前,建議先另外備份一份,因轉換後順序建模的檔案不會保留著。

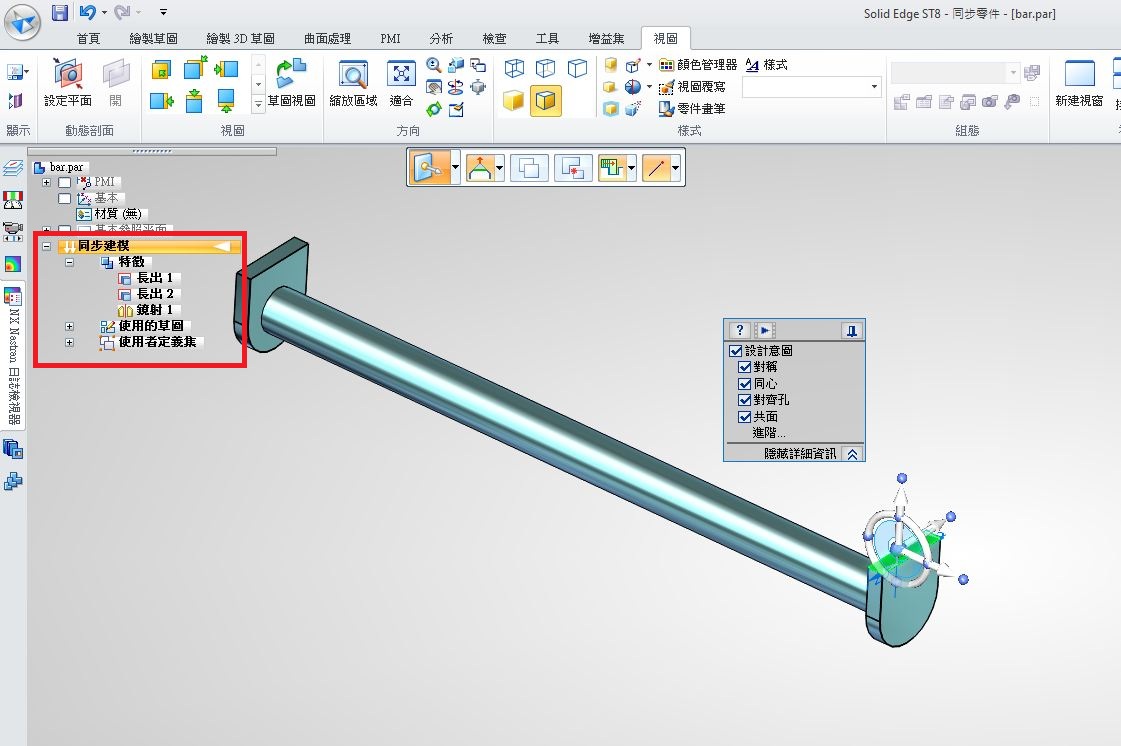

轉換完畢後,「順序」的特徵就變成「同步」的特徵了….(完成)

柯函杶 Jenny Ke
