Bom表分頁控制 – 2020/04/10

Posted by Monica
Category:

以組立圖來說,最終出圖時一般會一同出零件明細表(Bom),
以便現場組裝or入資料庫時確保零件數量皆為正確,若組立件數多時,會導致Bom表過長,如何將其分行請按照以下步驟。

步驟1 步驟2

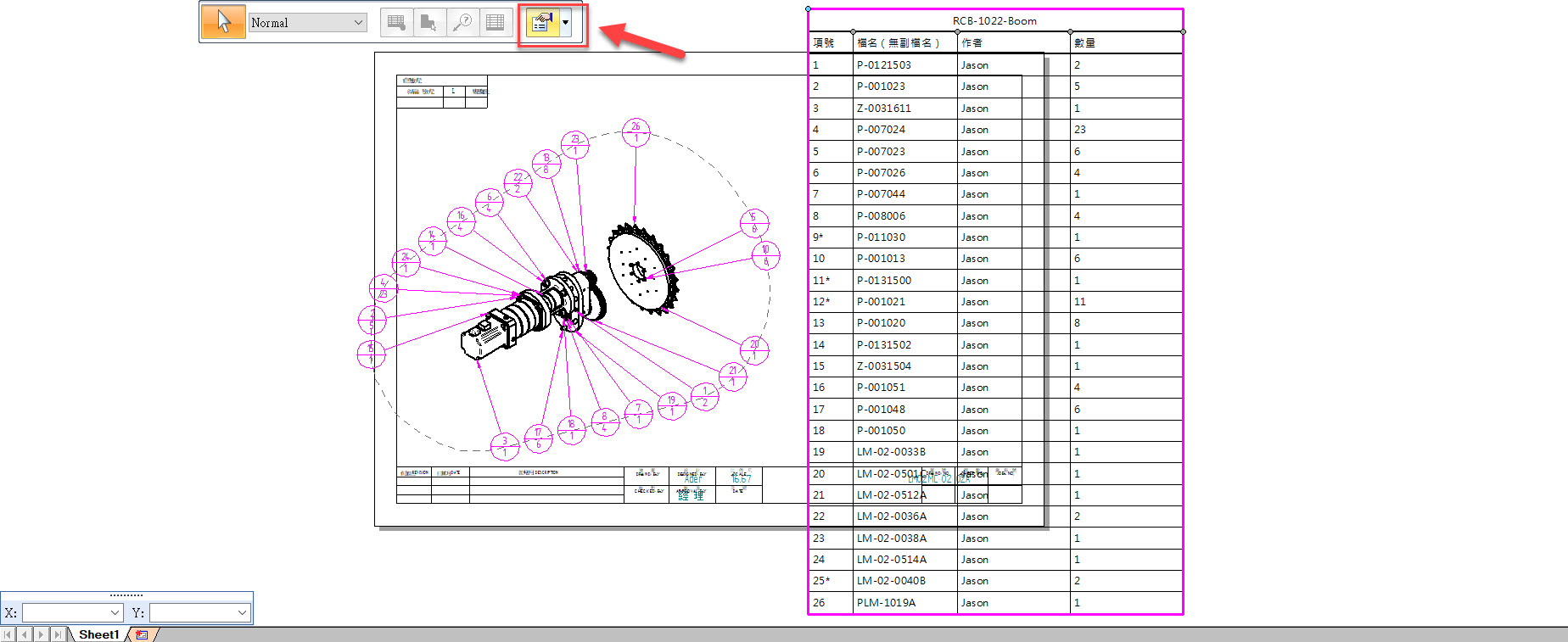

點擊Bom表,並點擊上方指令列的性質。

切換分頁 - 常規,在高度的欄位有兩個選項,

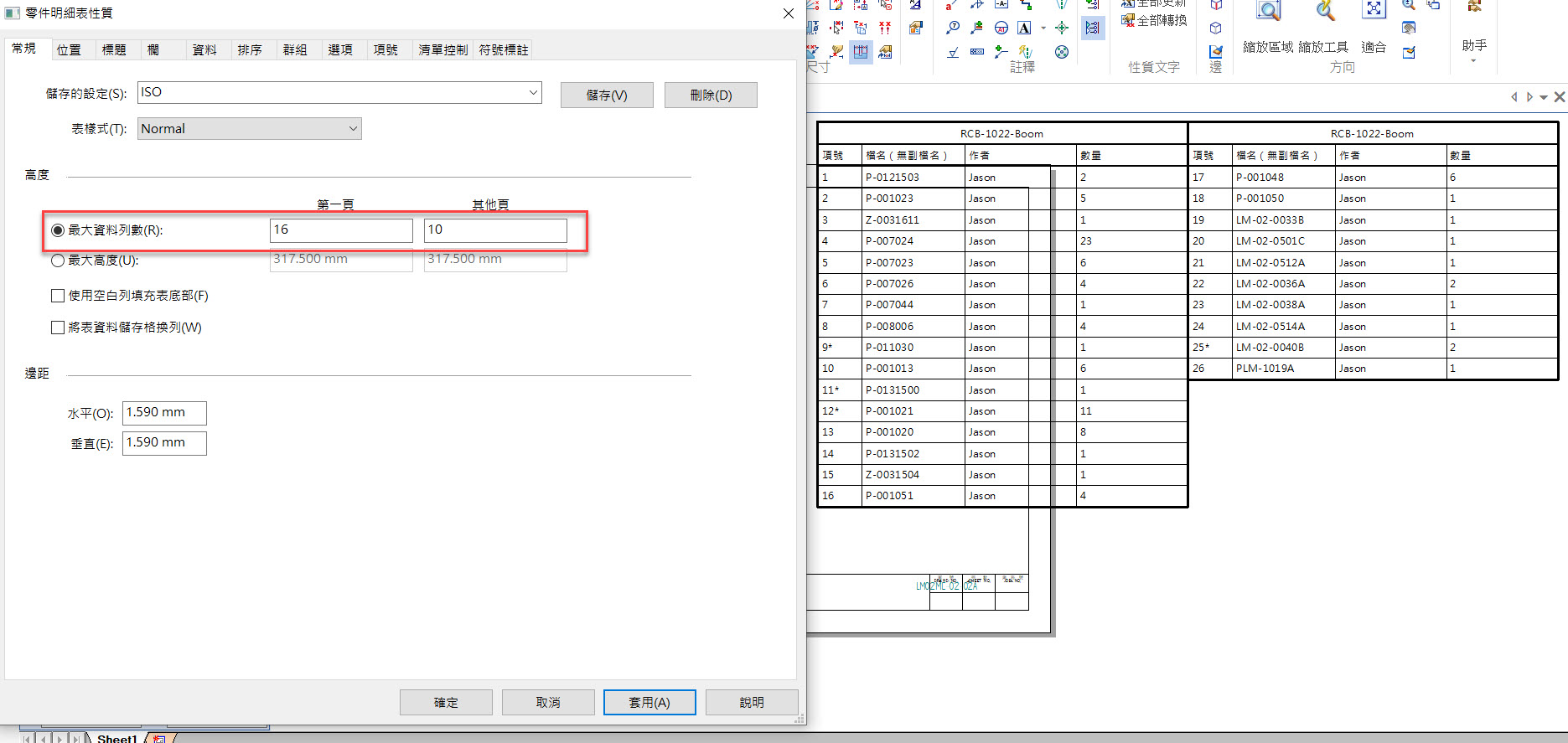

最大資料列數 : 可利用列的數量去控制表的長短。

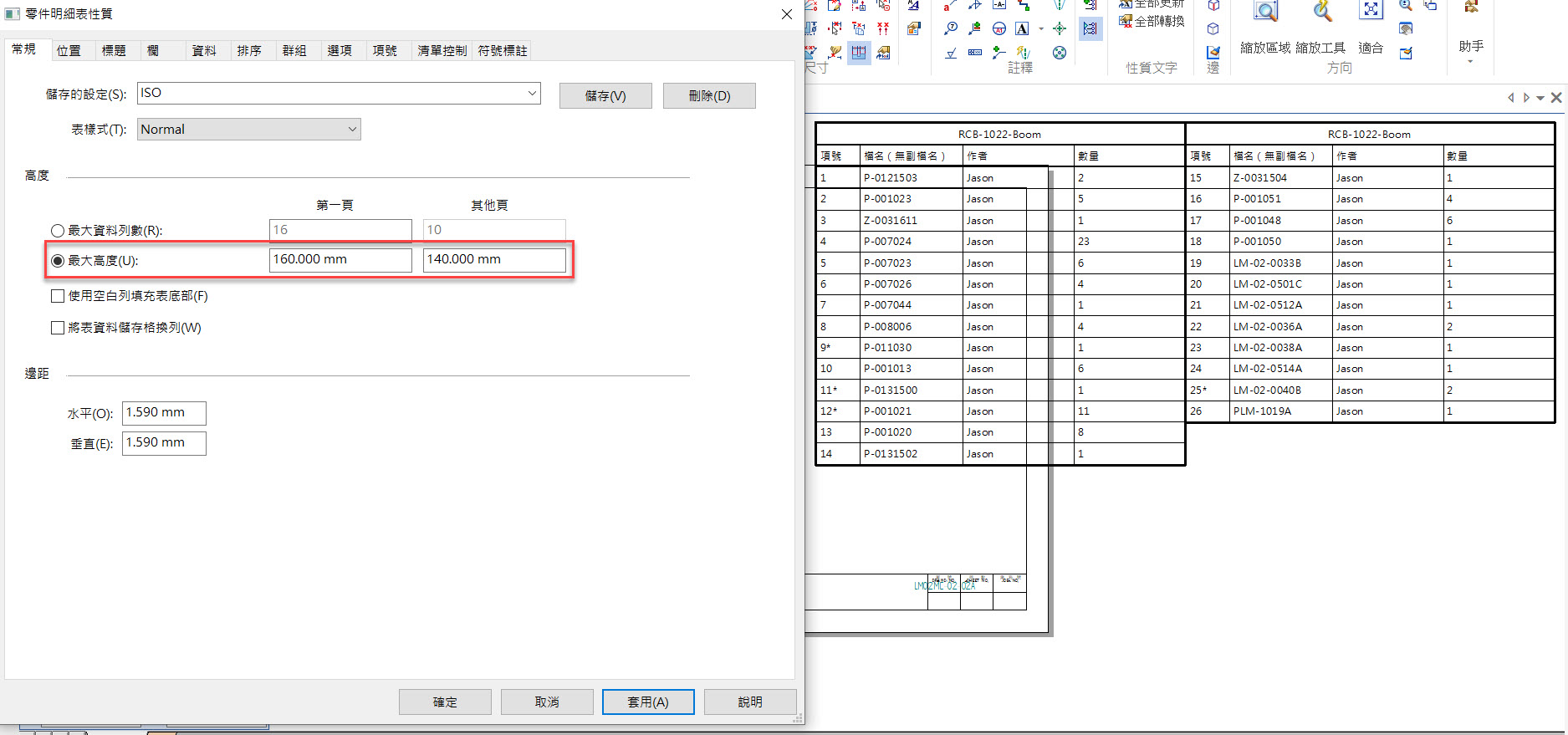

最大高度 : 可利用高度去控制表的長短。
兩者擇其一去設置即可完成Bom表的分頁。
