NX三軸加工-螺旋銑削斜孔 – 2019/02/22
22
二月
在無多軸的情況下,你妳您該如何使用三軸對斜孔粗加工?!
實際的操作,可以參考本篇技術專欄分享的方式。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8 步驟9 步驟10 步驟11 步驟12 步驟13 步驟14 步驟15 步驟16 完整VCR

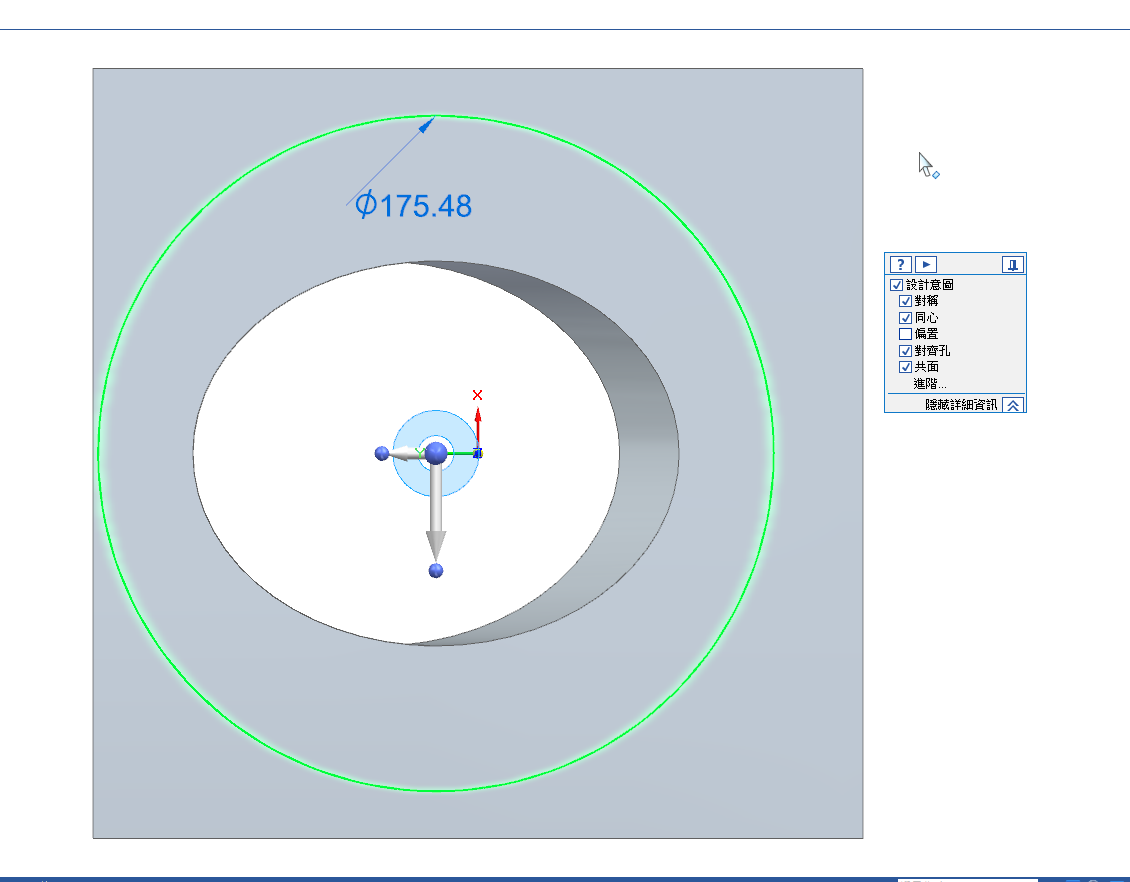

SE模型開啟之後,繪製一個較大的圓,圓心鎖定在斜孔上圓心,孔長度需較長一些,預留底部切削的長度。

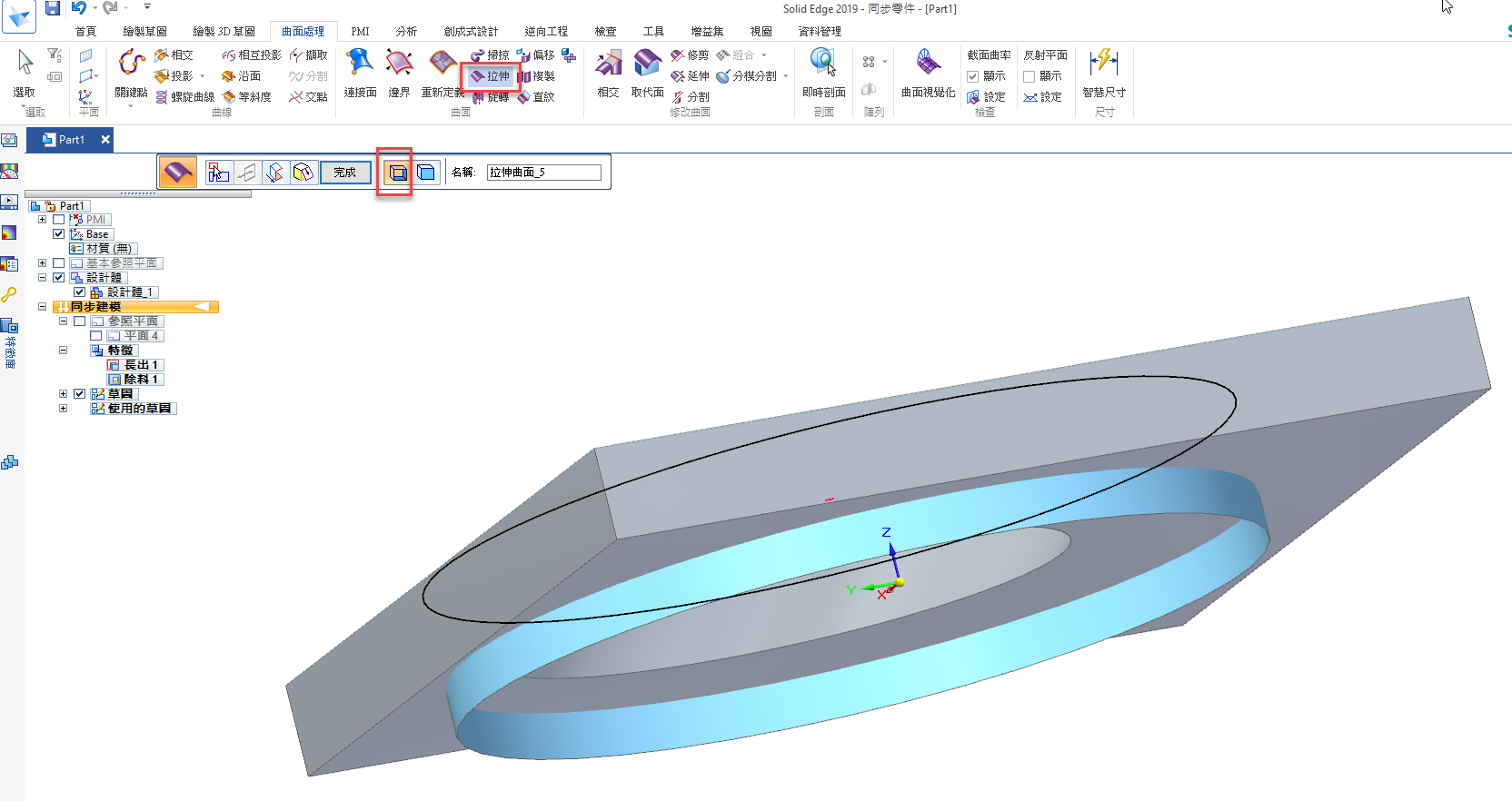

在曲面拉伸出一圓曲面。

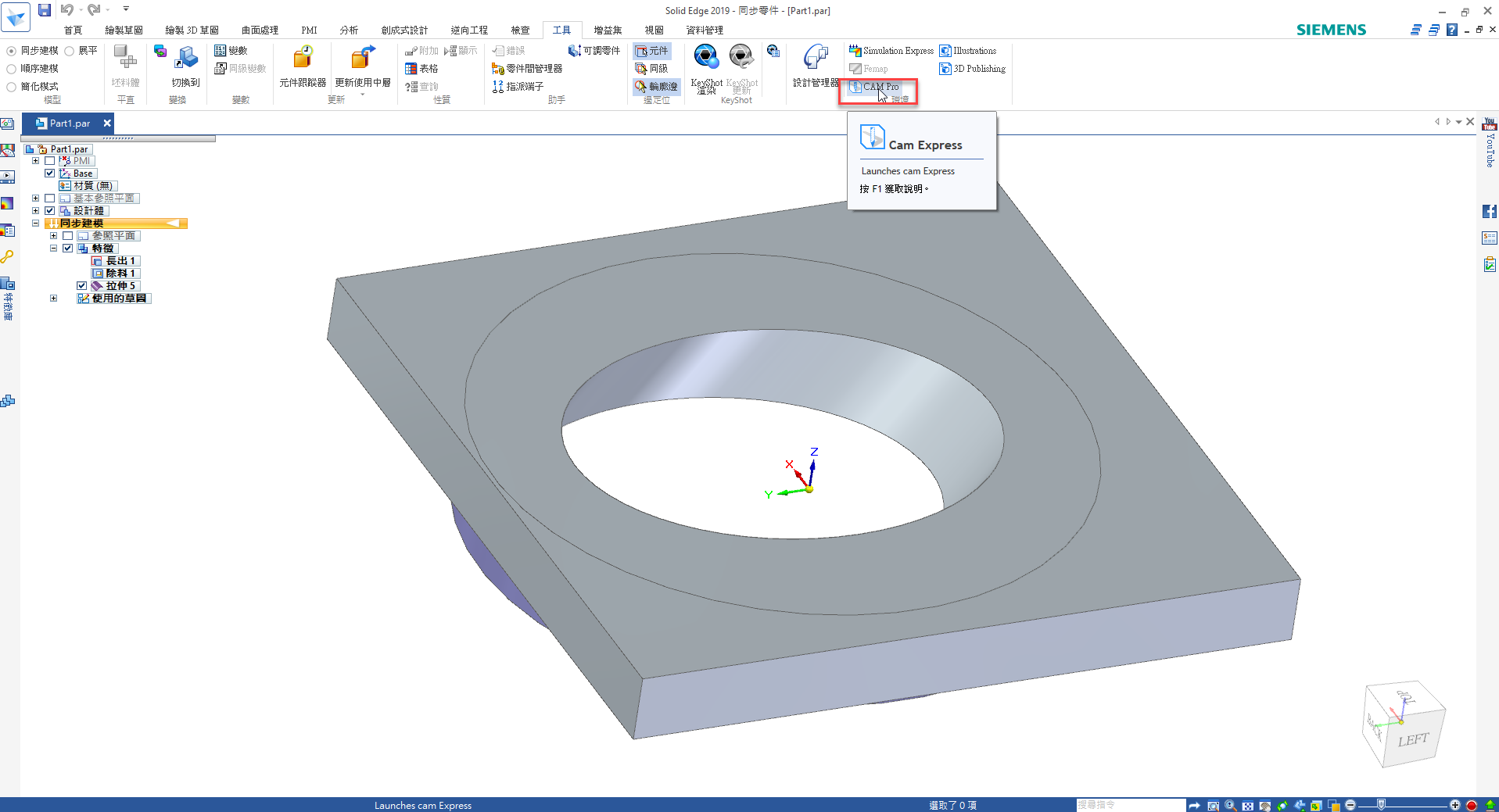

SE執行Cam Express 至NX。

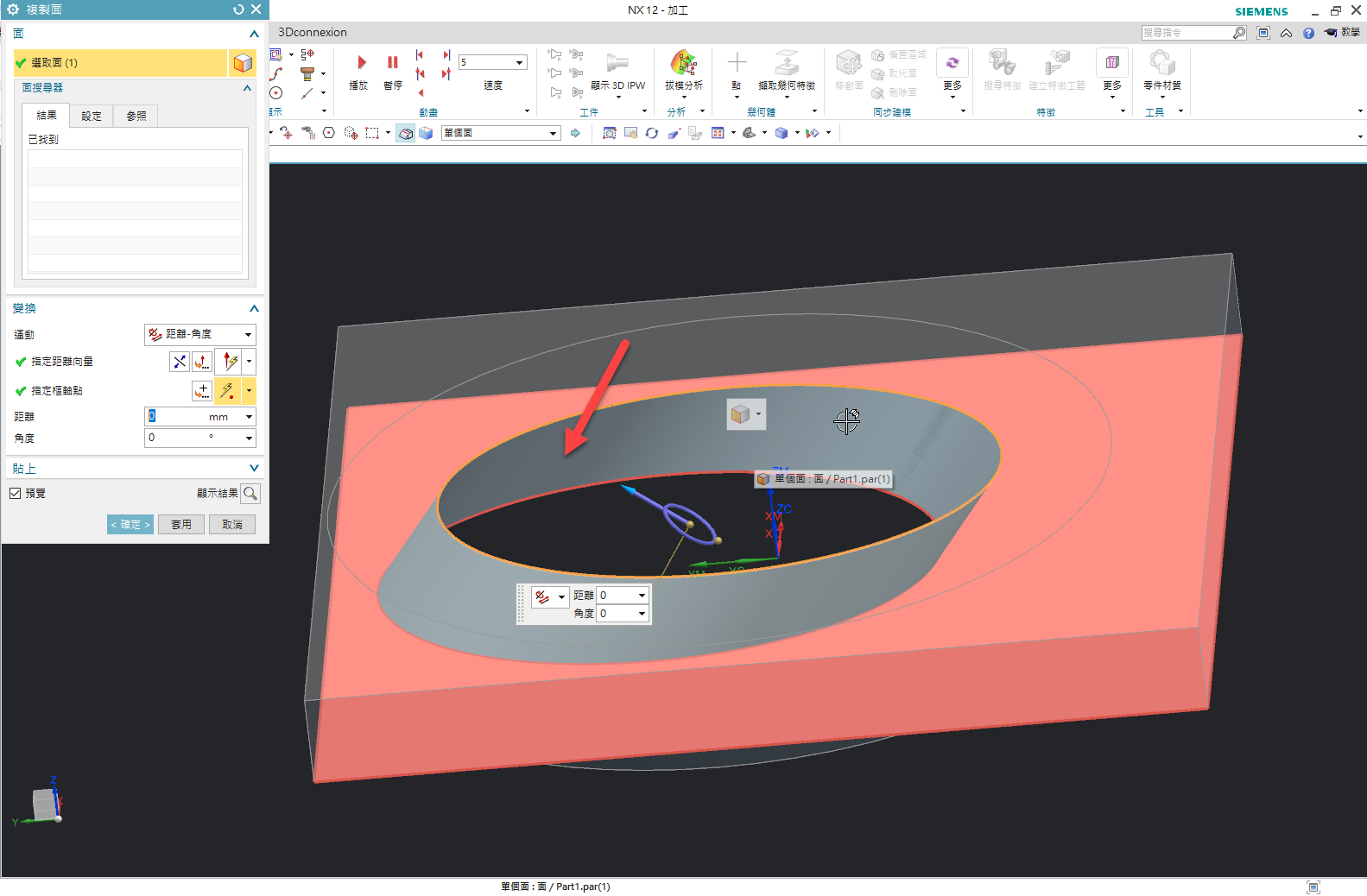

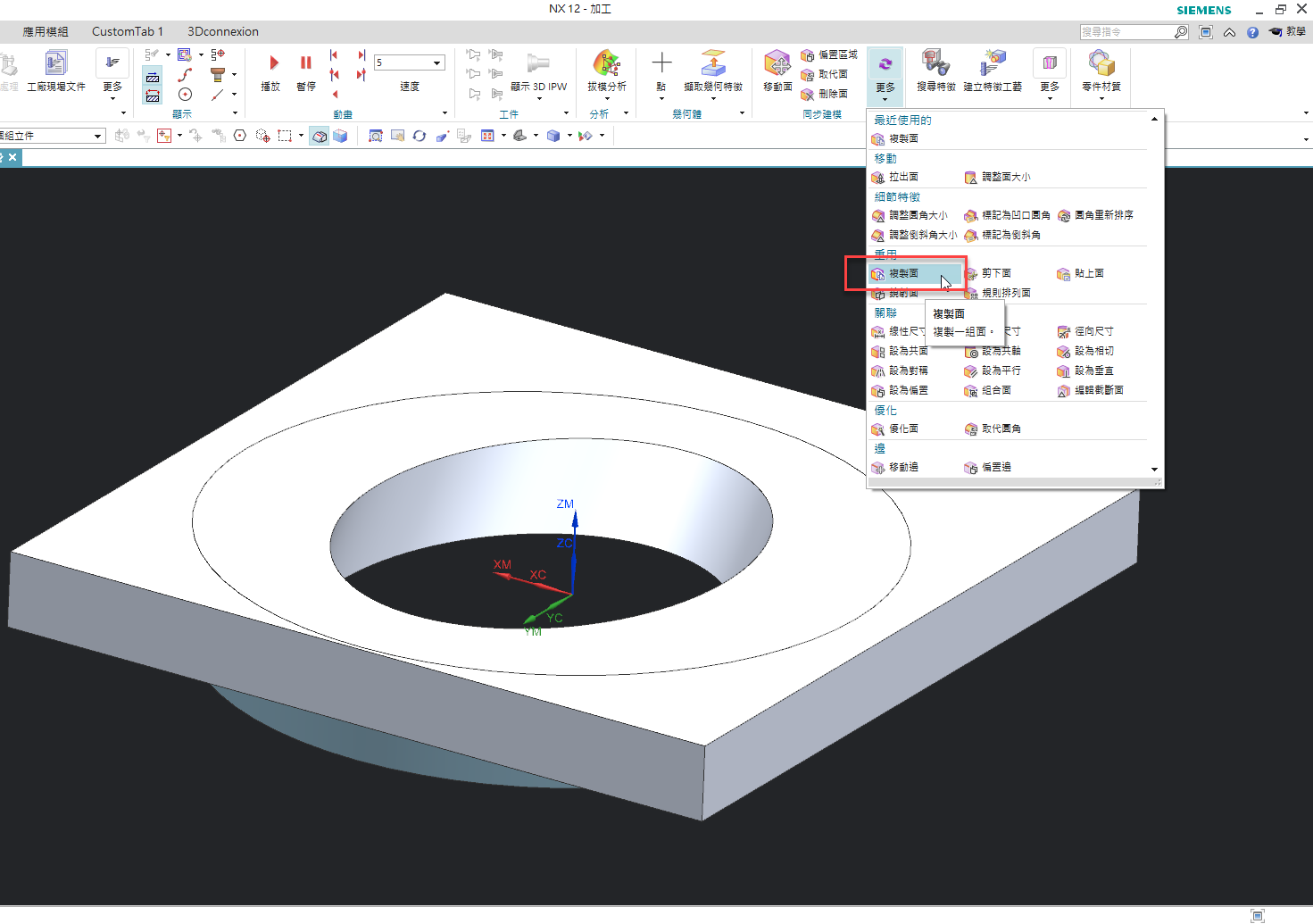

在「首頁」→「同步建模」底下使用複製面。
選取內圓做複製面。
幾何體選取延伸薄殼體。

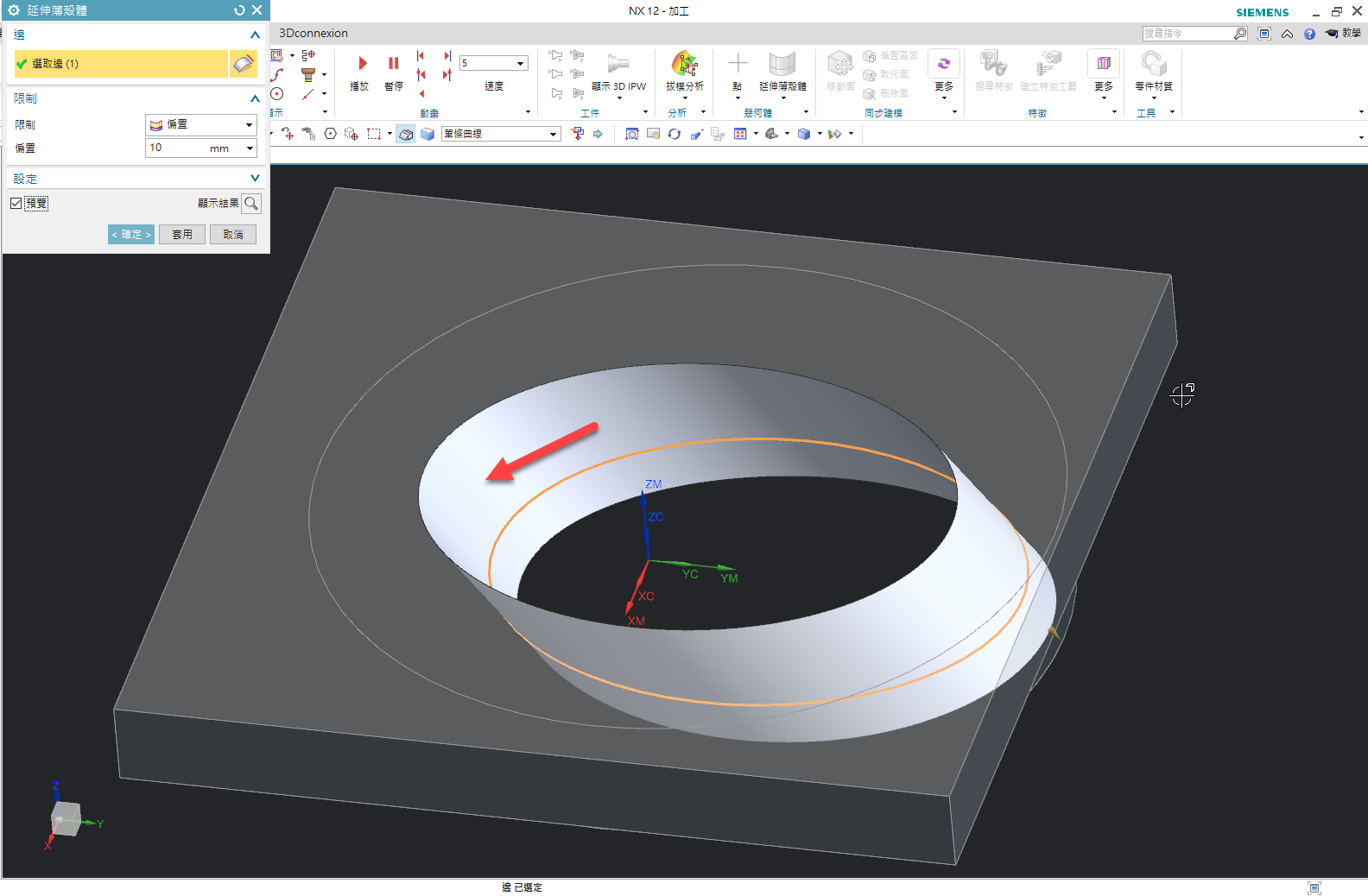

向下延伸至所需長度。

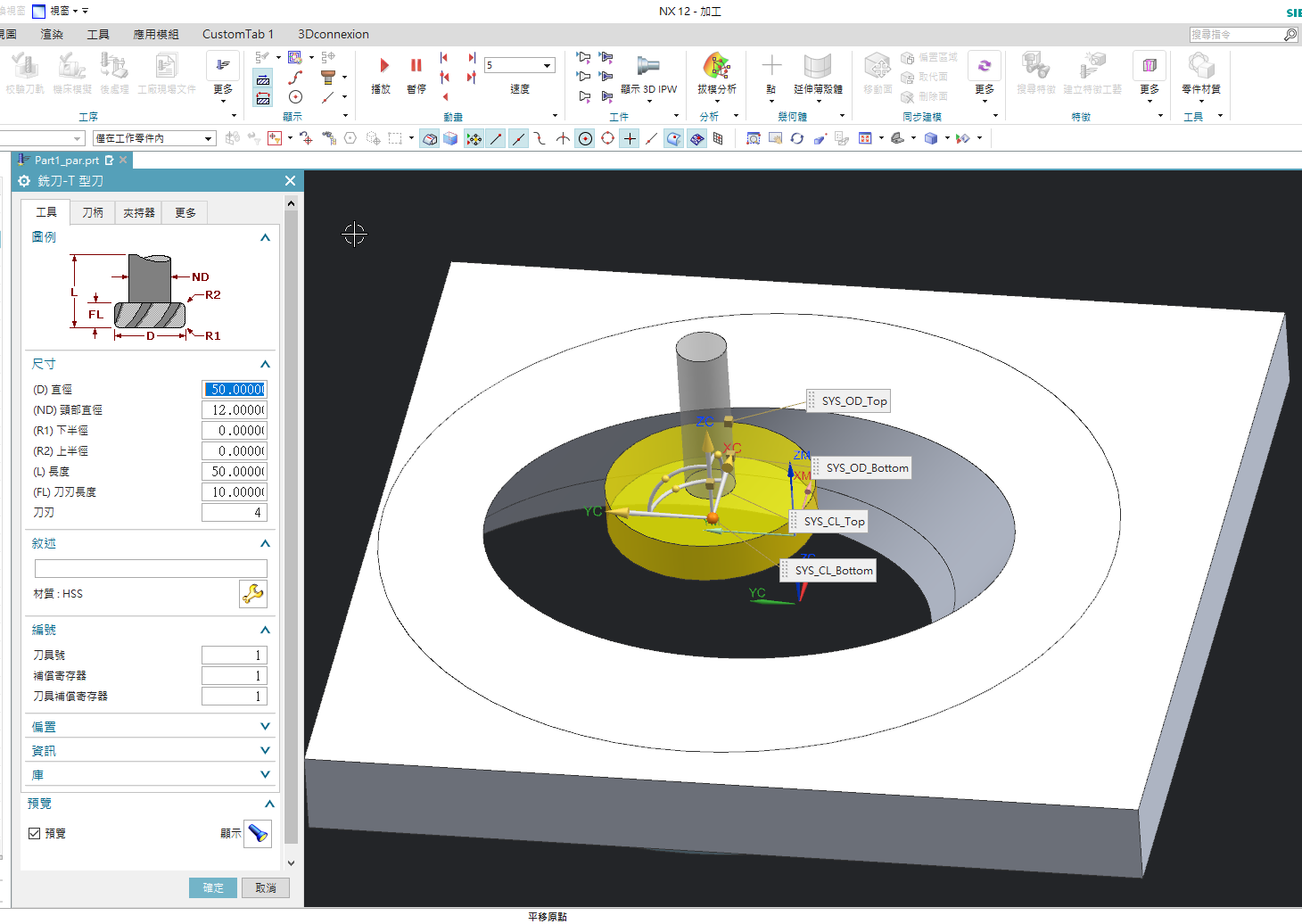

建立一把T型刀(此工法只能用T型刀類型的刀具)。

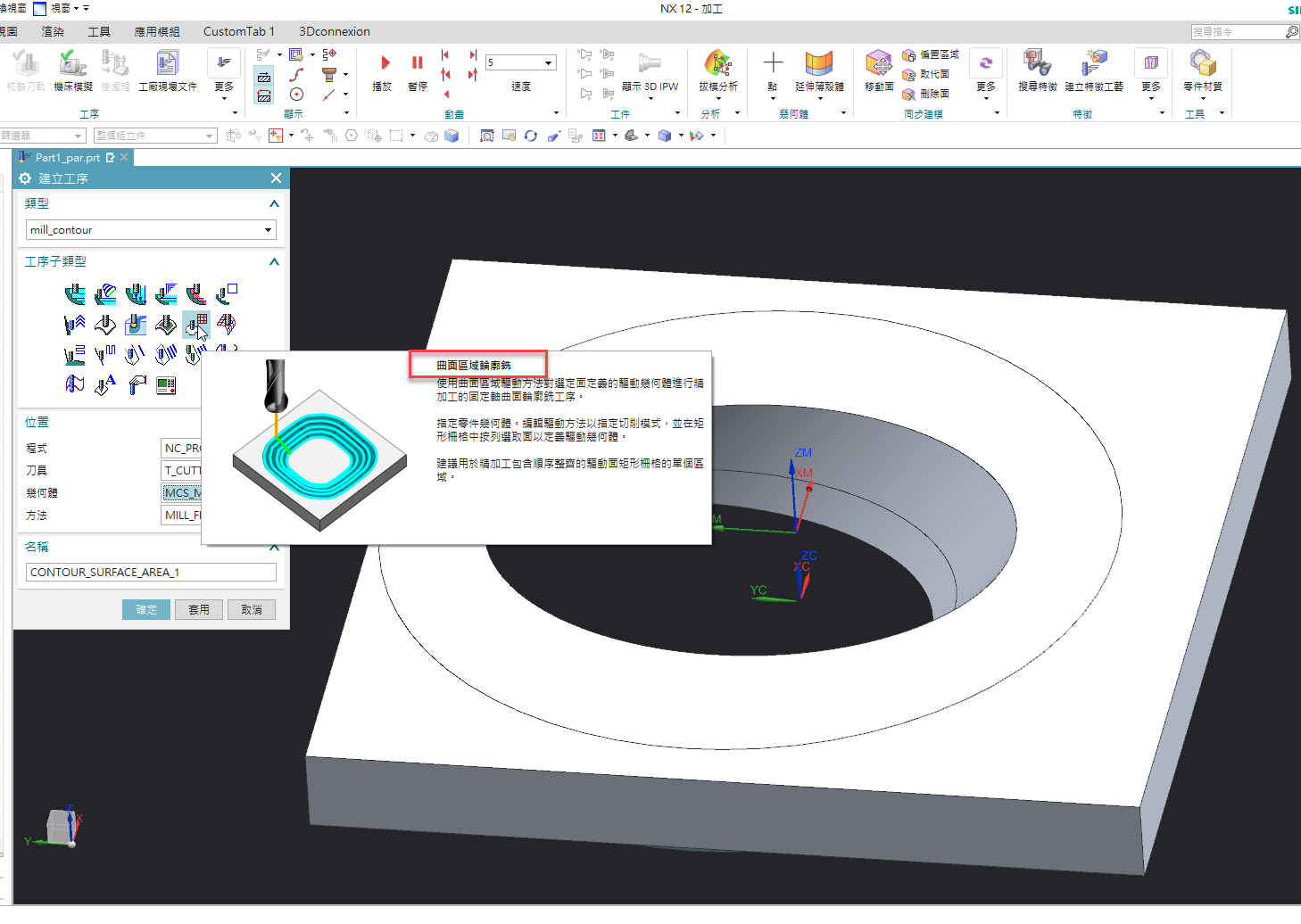

建立工序在mill_contour選擇 曲面區域輪廓銑。

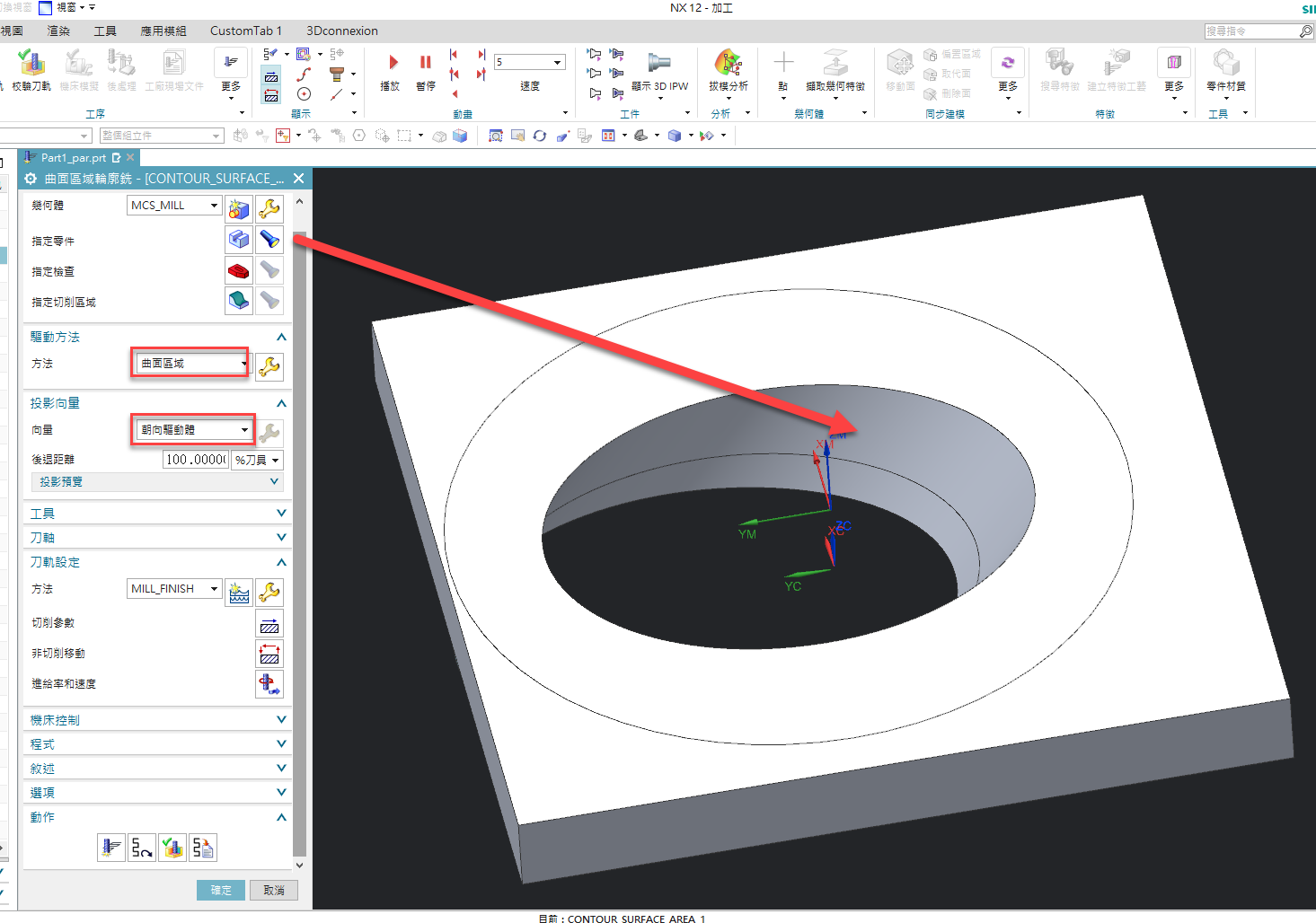

指定零件使用(面)選取箭頭處,投影向量為朝向驅動體,進入驅動方法曲面區域繼續設定。

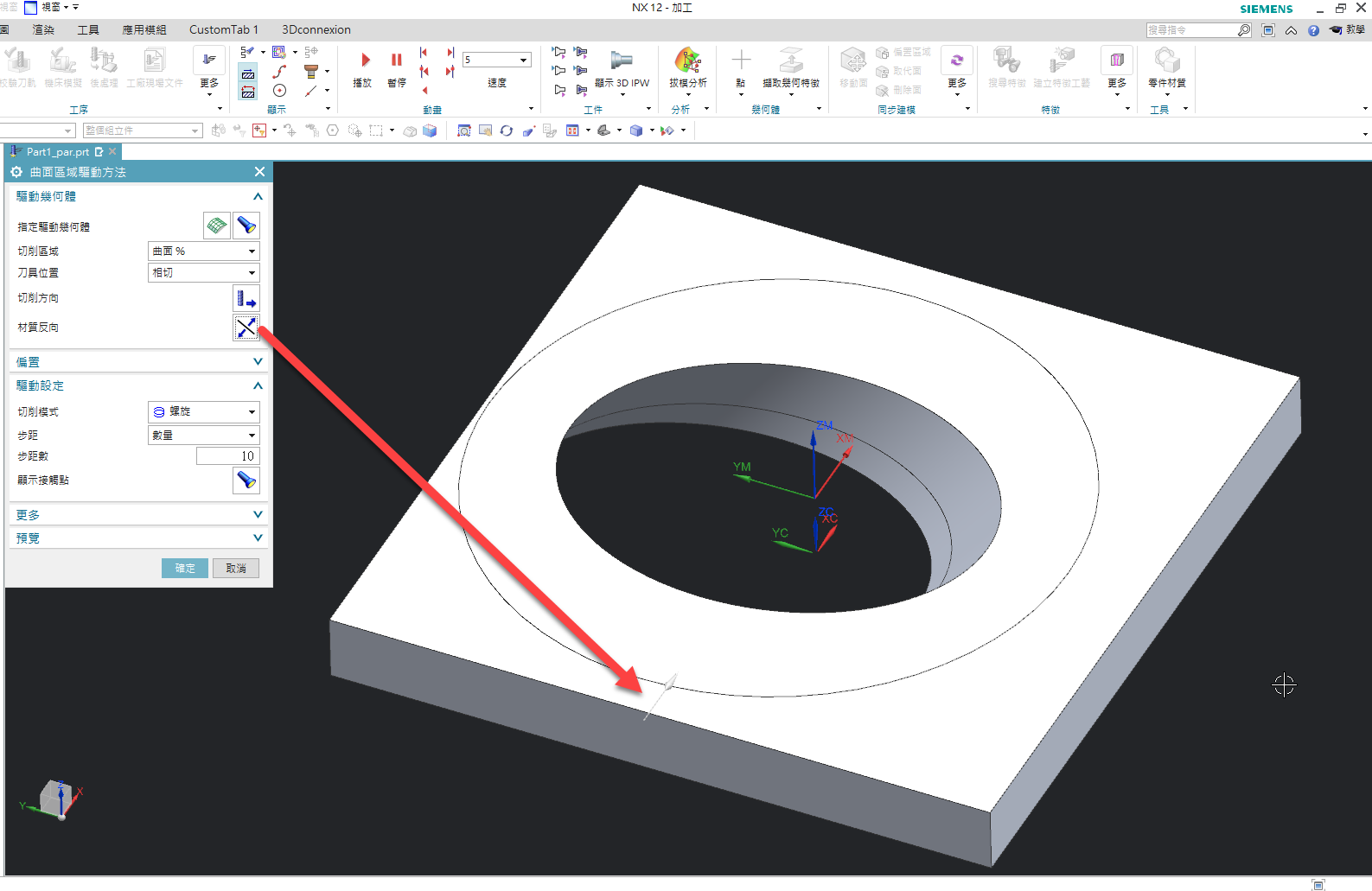

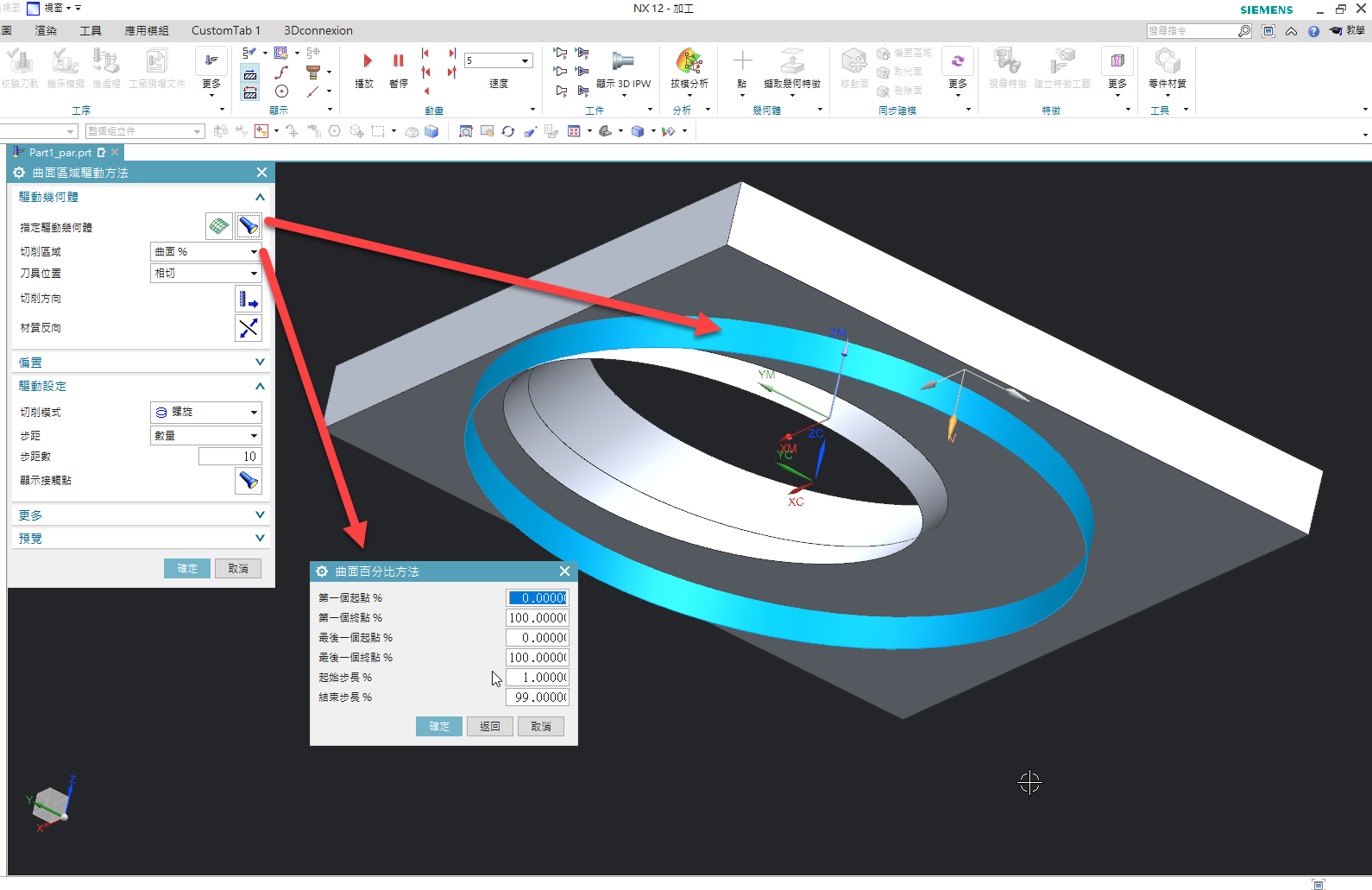

設定驅動幾何體,及設定曲面百分比。

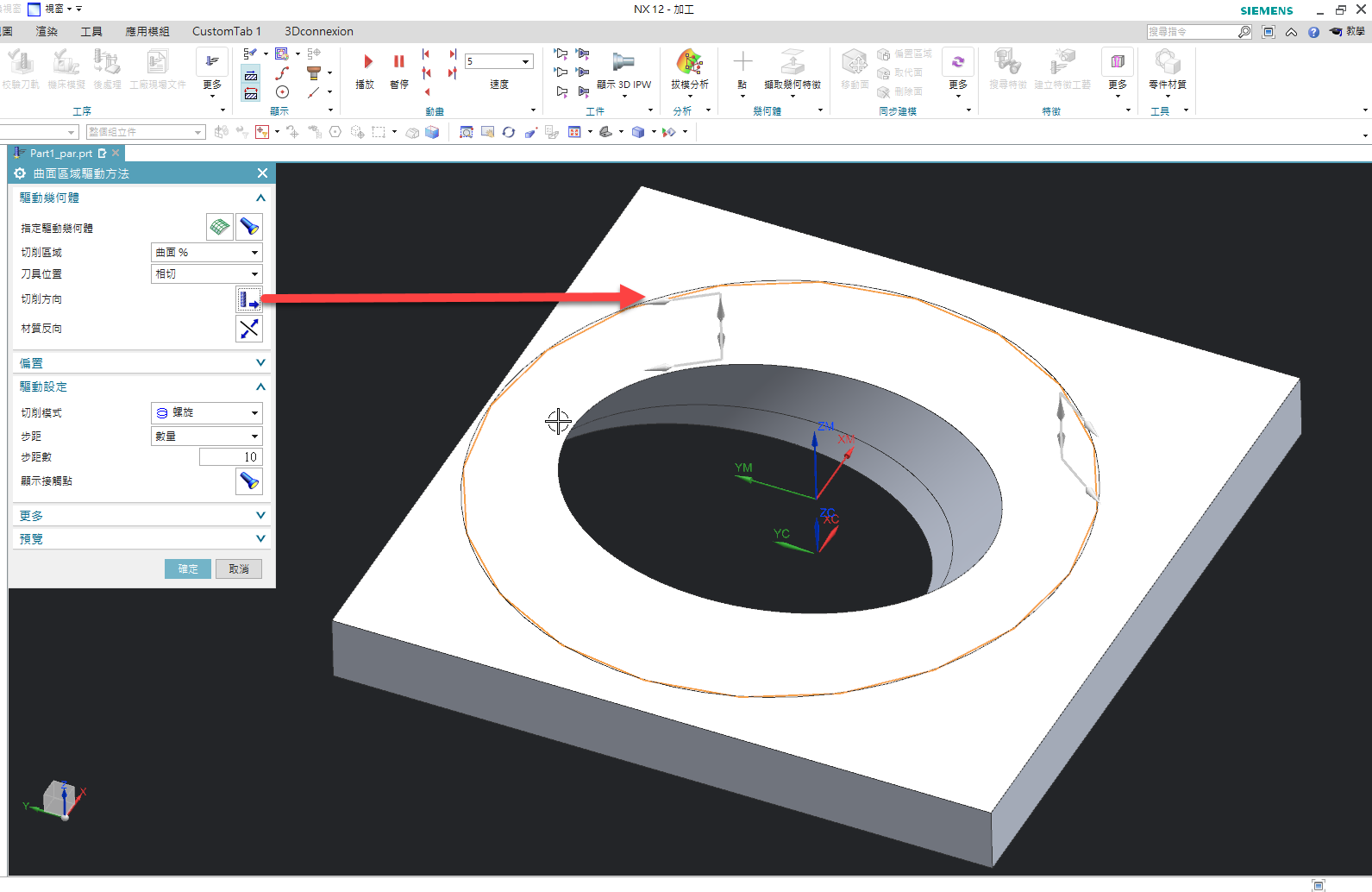

切削方向選取處。
材質反向位置。

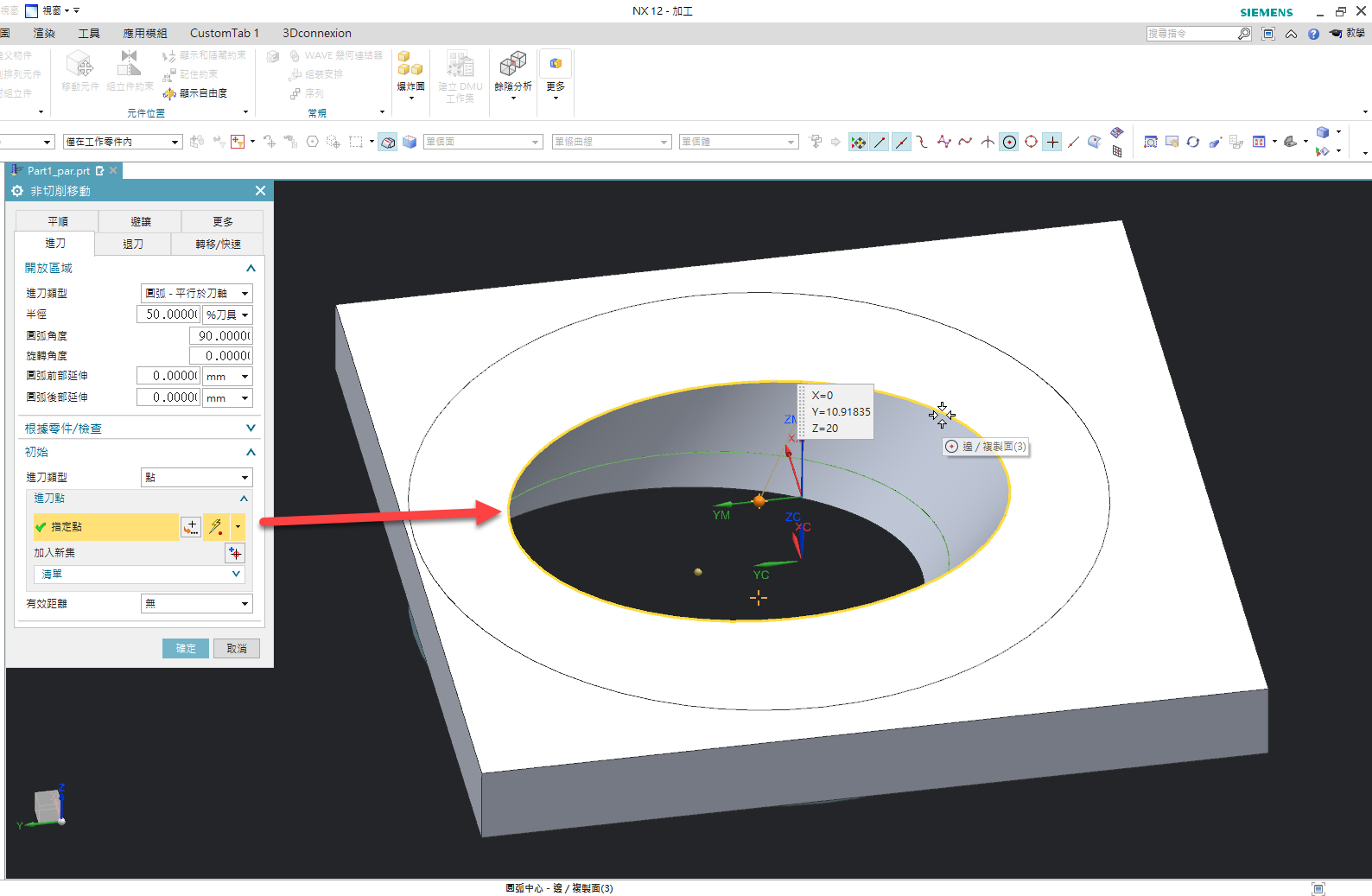

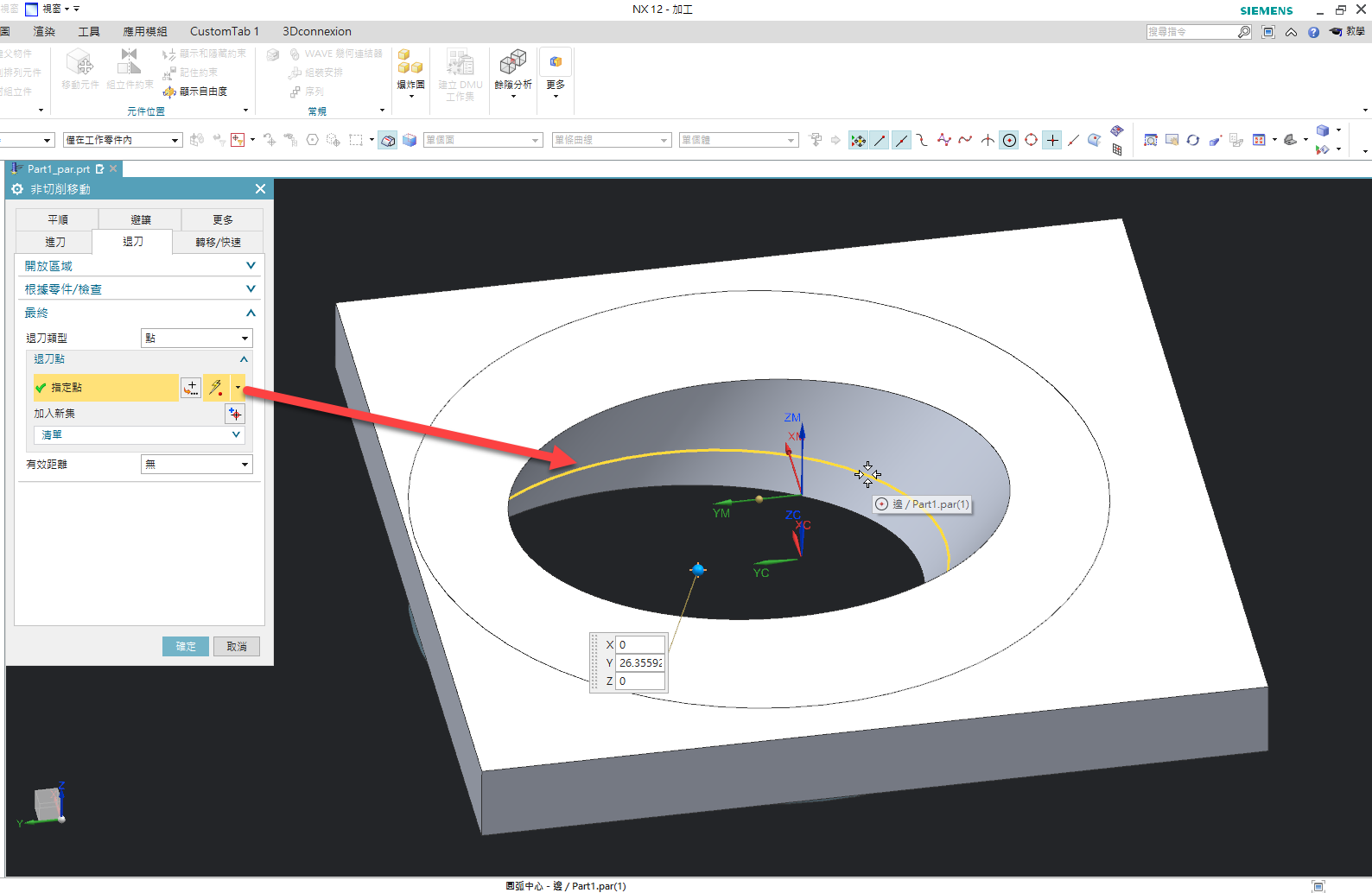

非切削移動內,初始進刀設定上圓圓心。
非切削移動內,最終退刀設定下圓圓心。

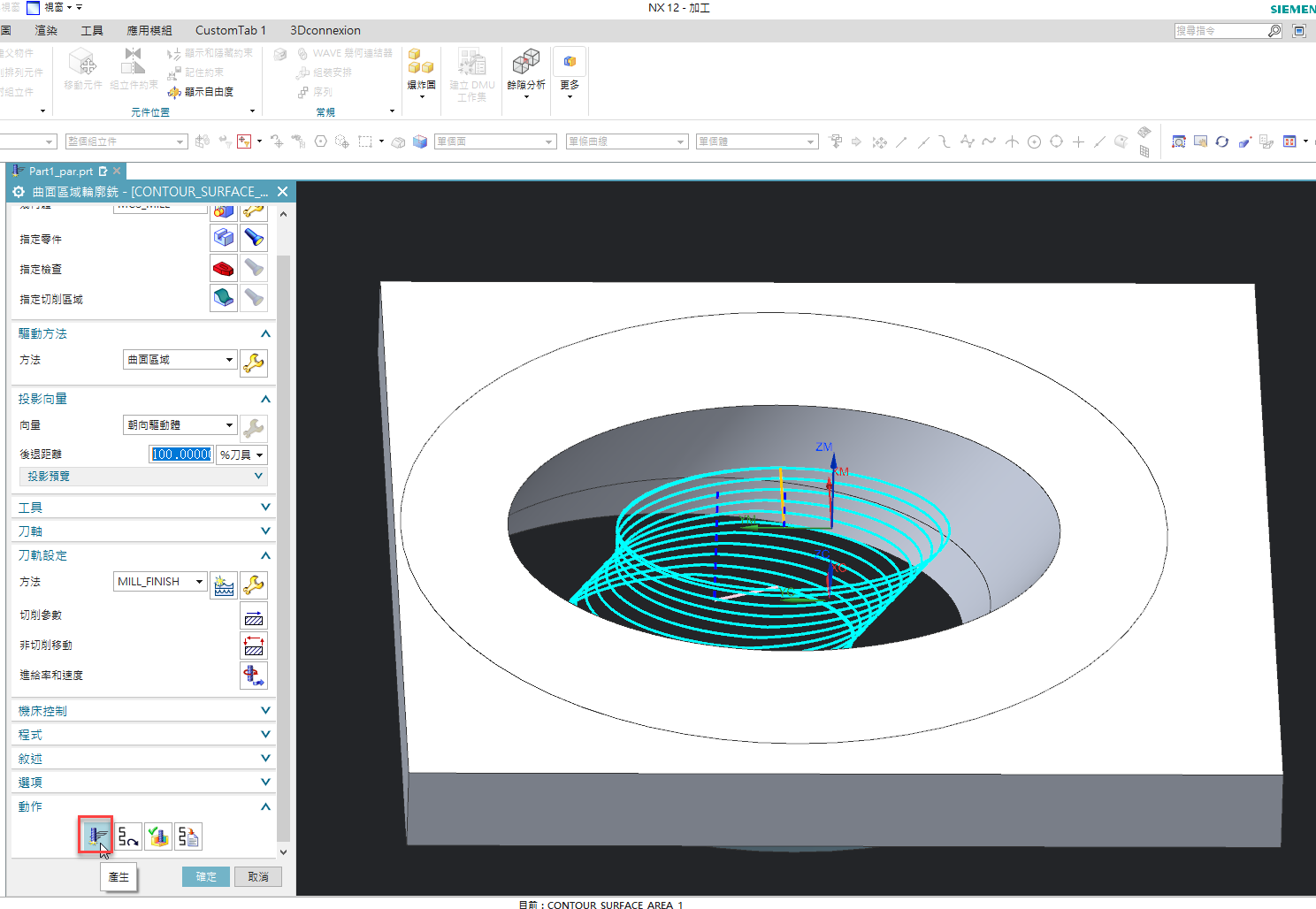

產生路徑即完成此工法。
