模型在干涉狀態下，且無背倒角刀具，需做倒角或沉頭孔，可用非切削移動內[避讓]指定下刀路徑偏移的方式，完成所需的加工，實際的操作，可以參考以下的方式。

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8 步驟9 步驟10 步驟11 步驟12 步驟13

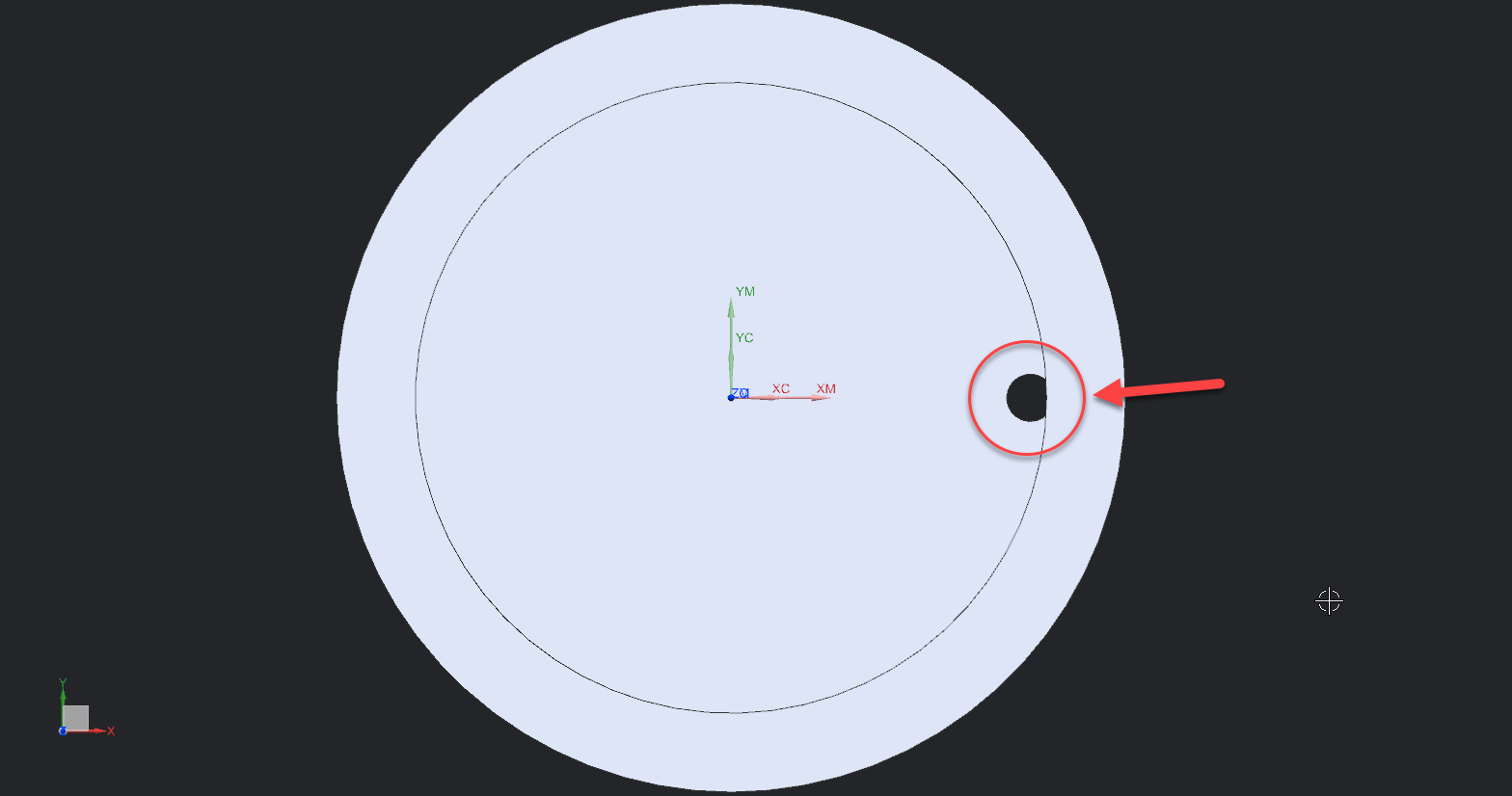

模型需倒角位置，Z軸方向會干涉，無法直接下刀。

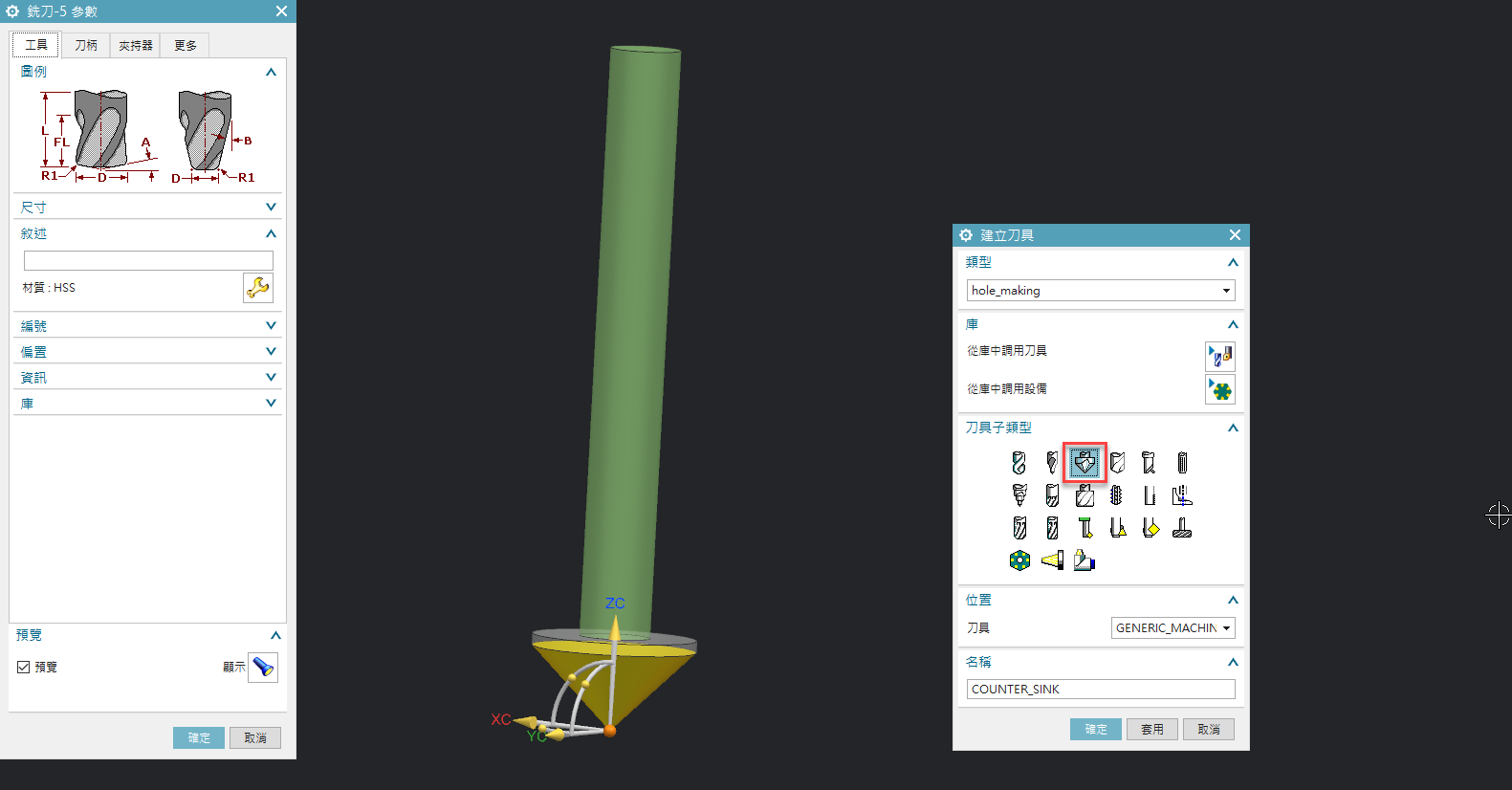

建立”倒角”刀具。

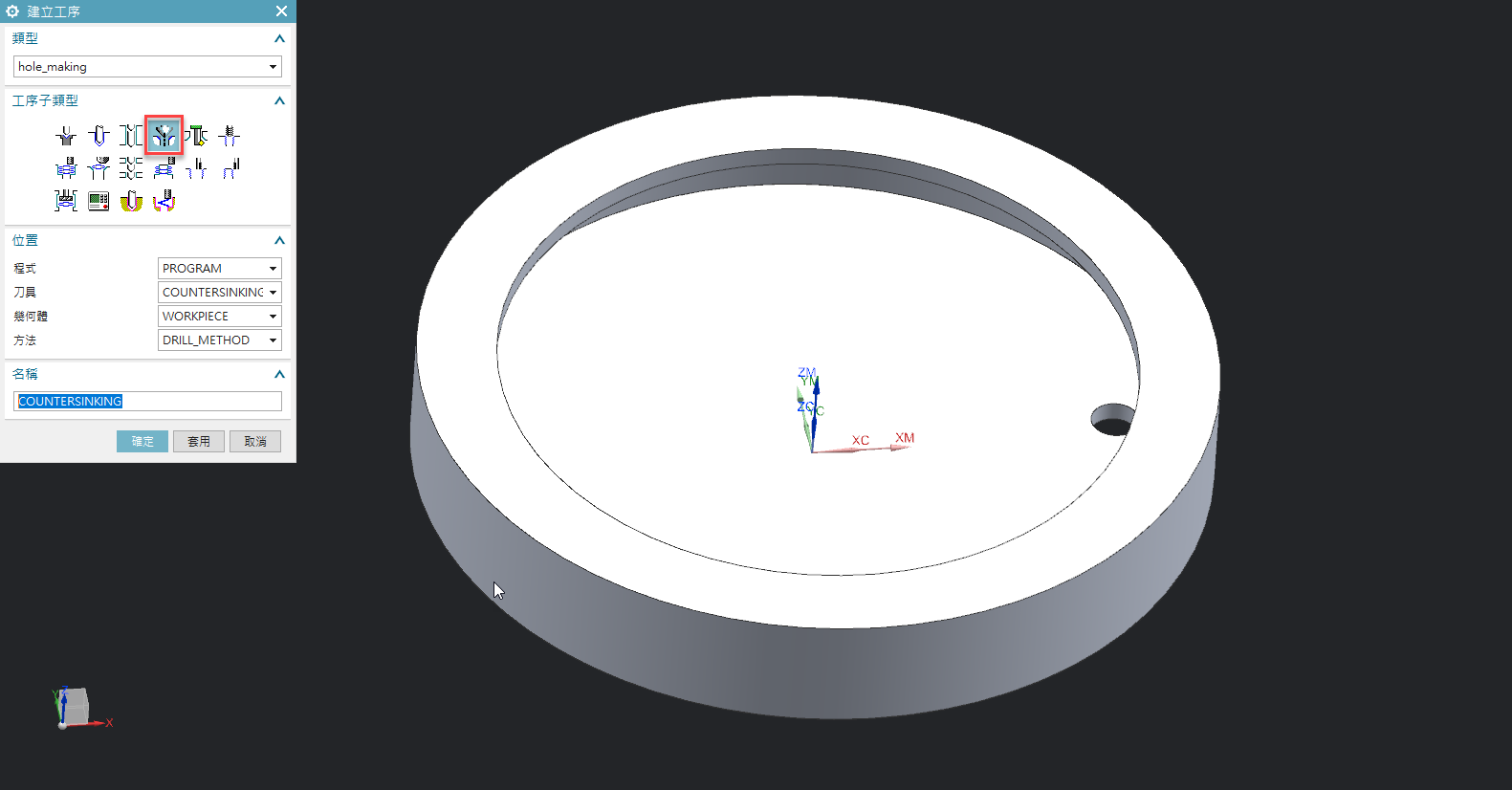

建立工序選擇 hold_making→鑽_埋頭孔。

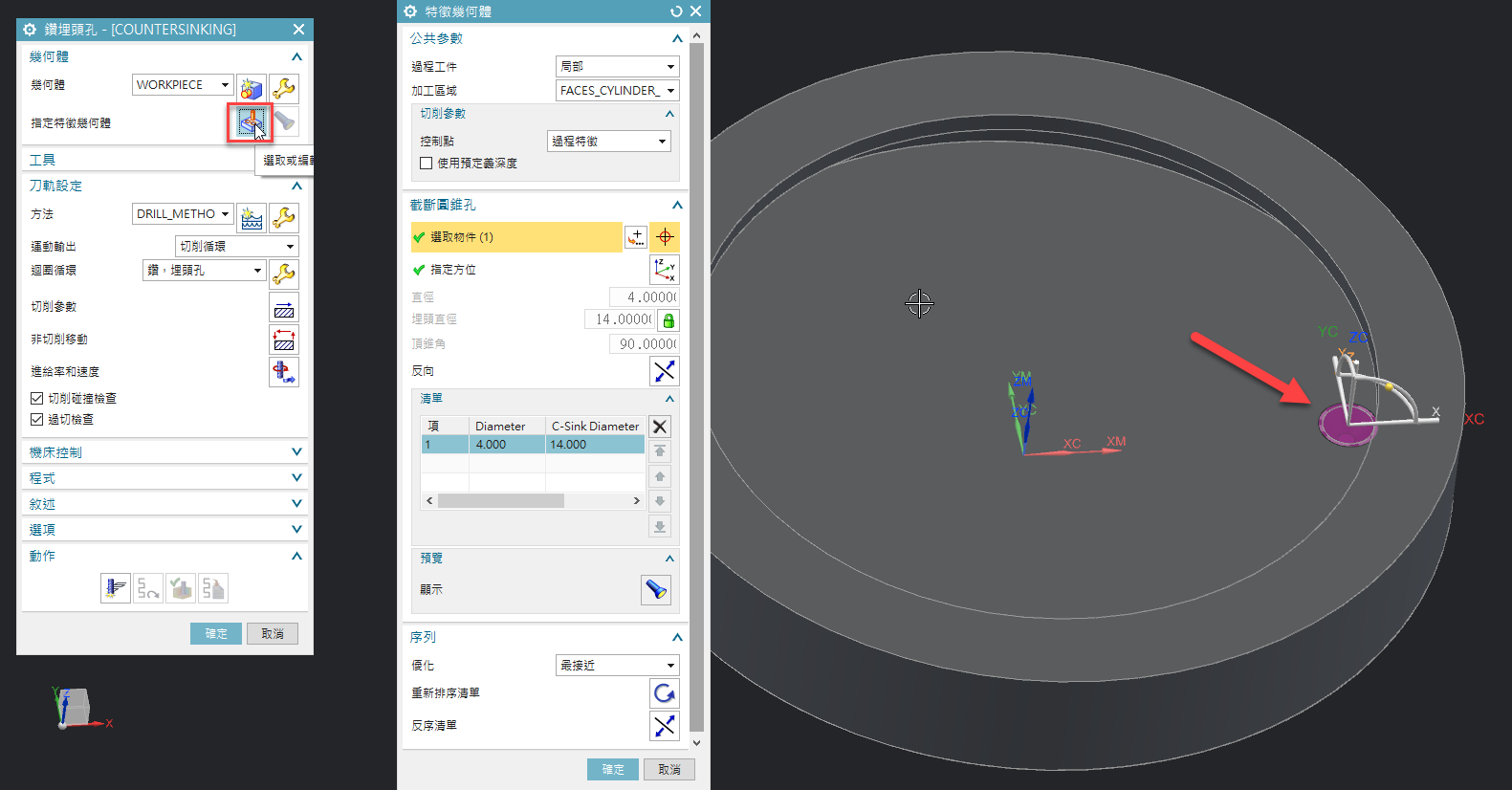

指定須加工的孔特徵。

非切削移動內選取避讓。

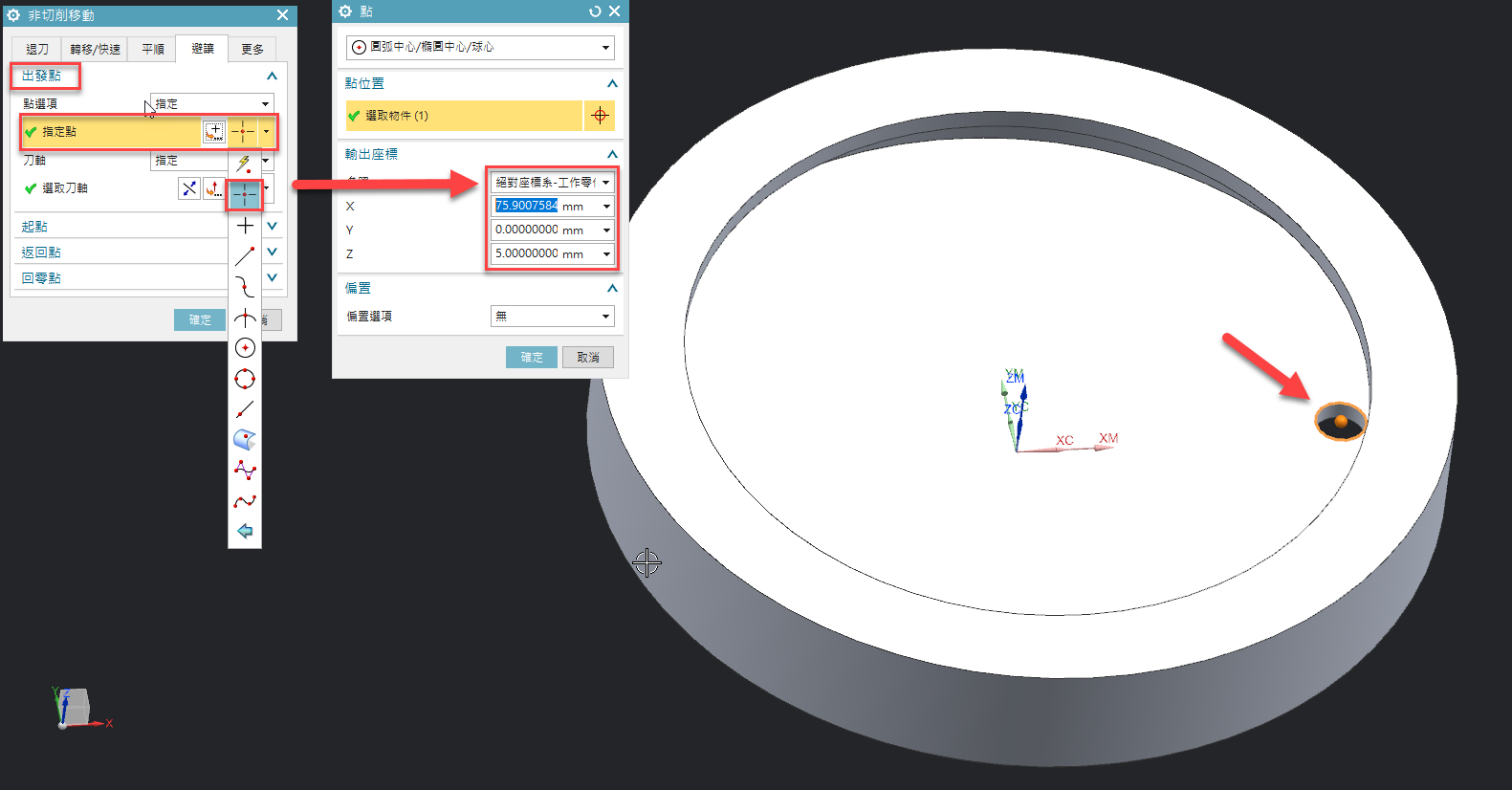

[出發點]選取加工孔中心，及取得XYZ座標值。

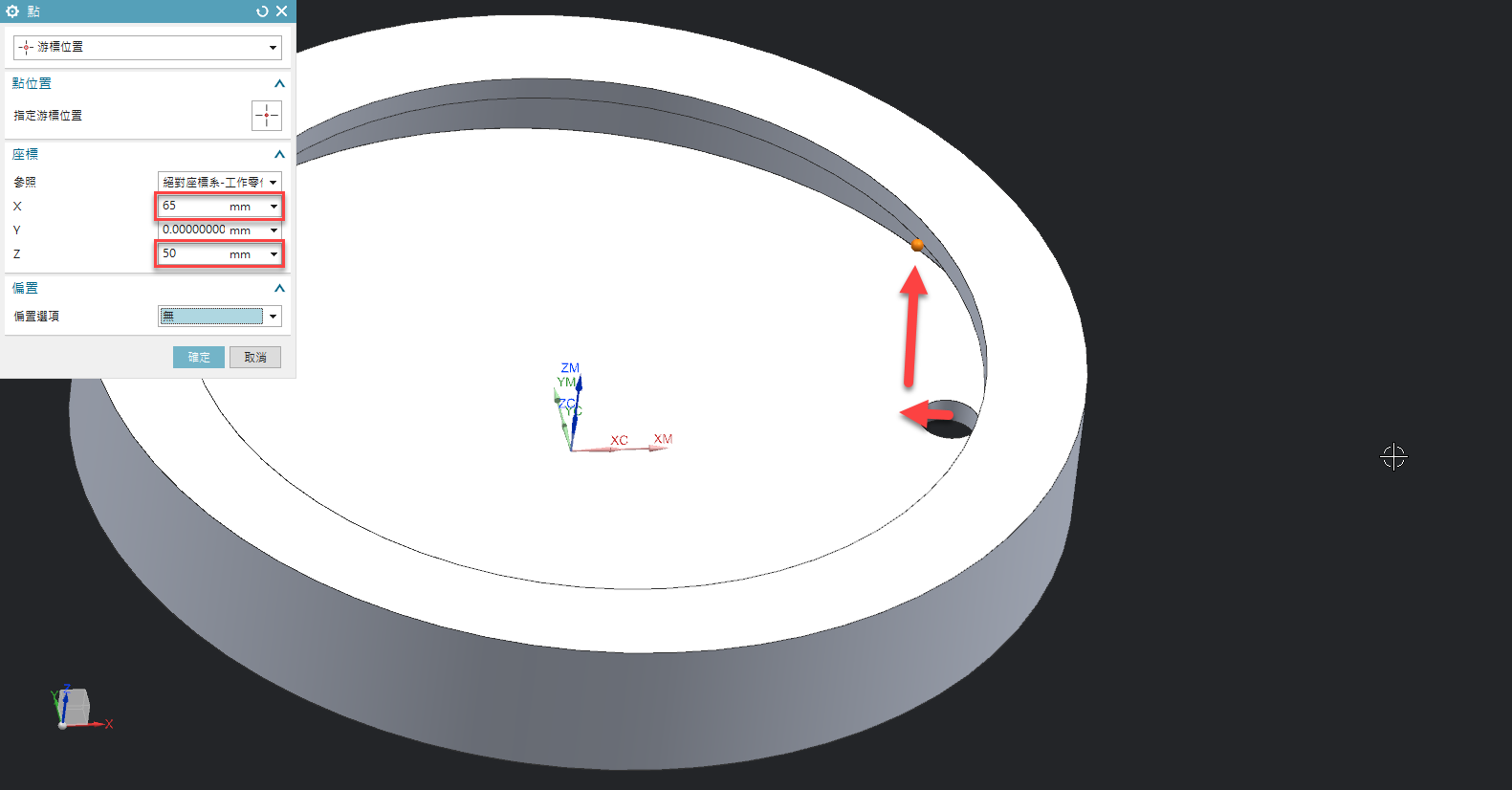

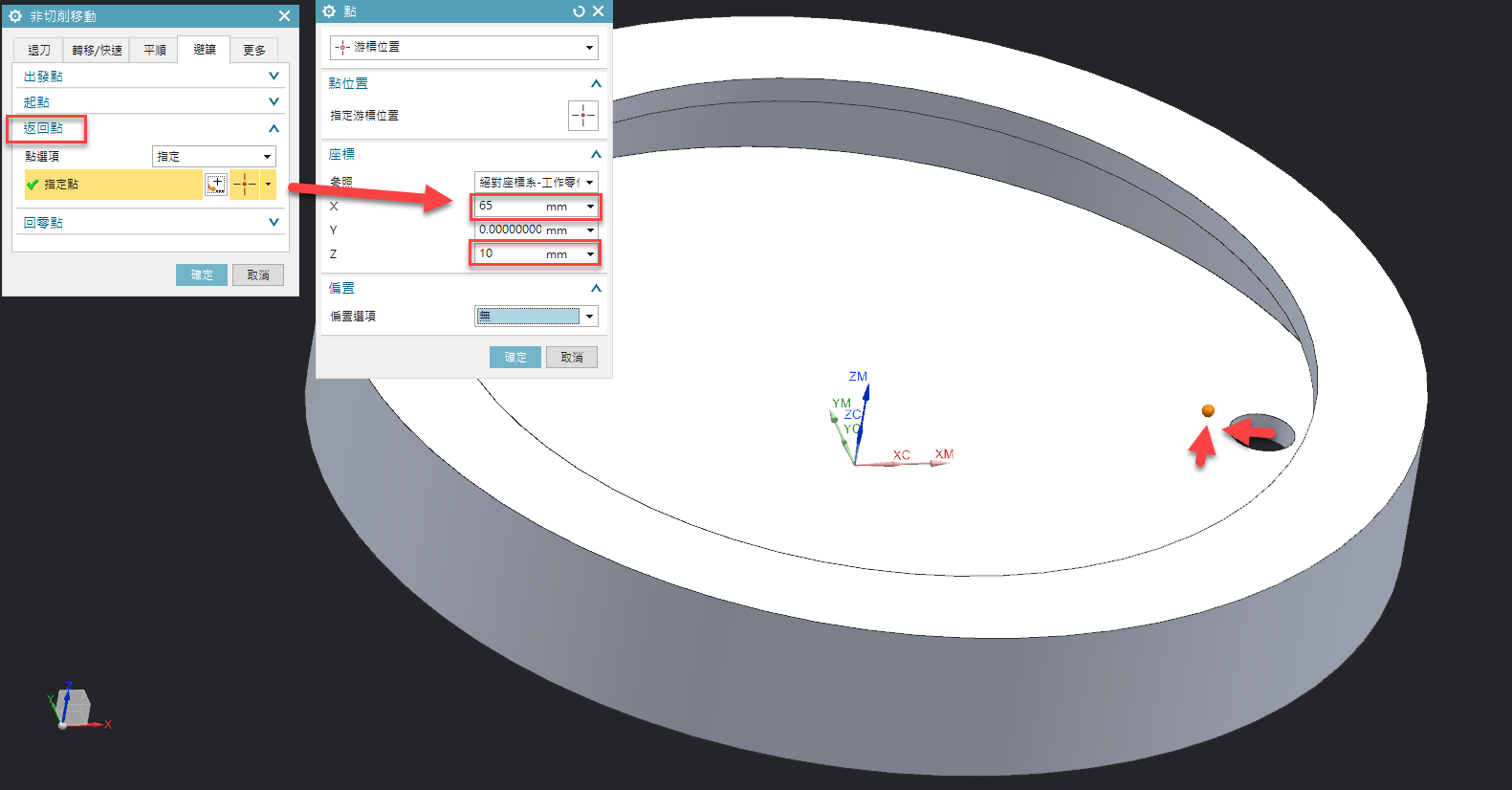

變更座標值XZ將橘球點偏移至不會干涉的位置。

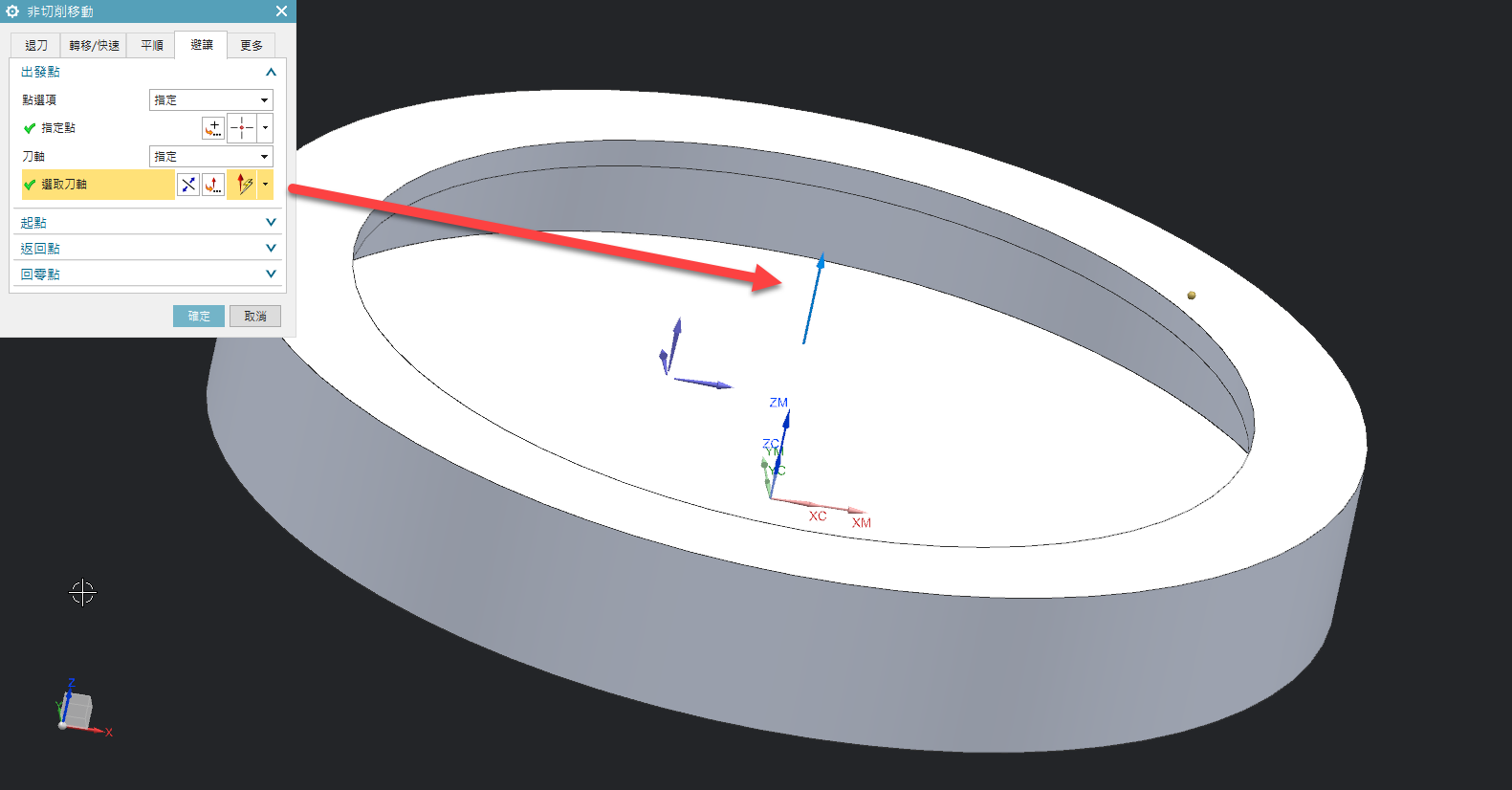

刀軸設定向上Z軸方向。

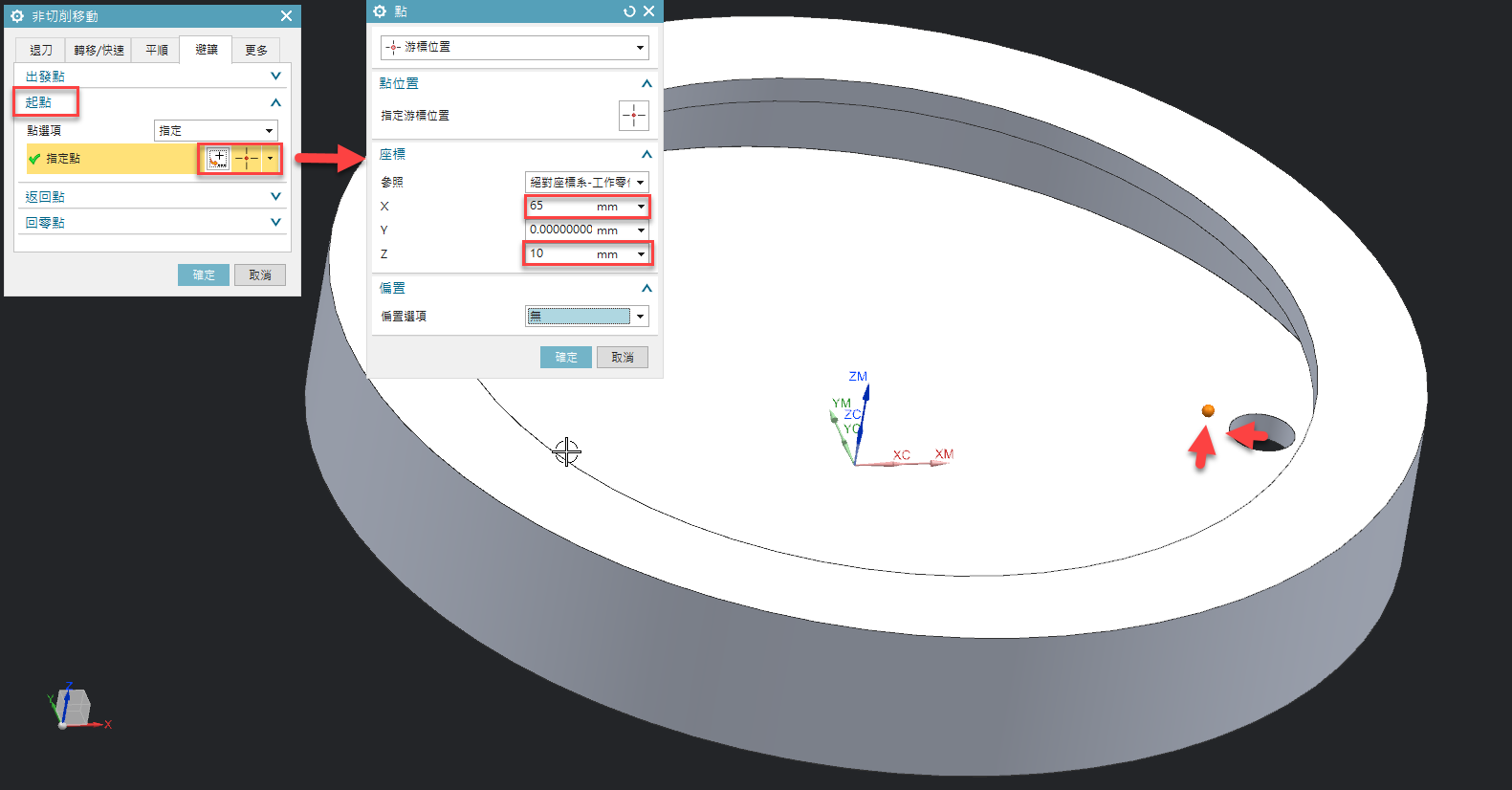

[起點]設定X值與出發點相同，Z值設定為比工件平面高即可

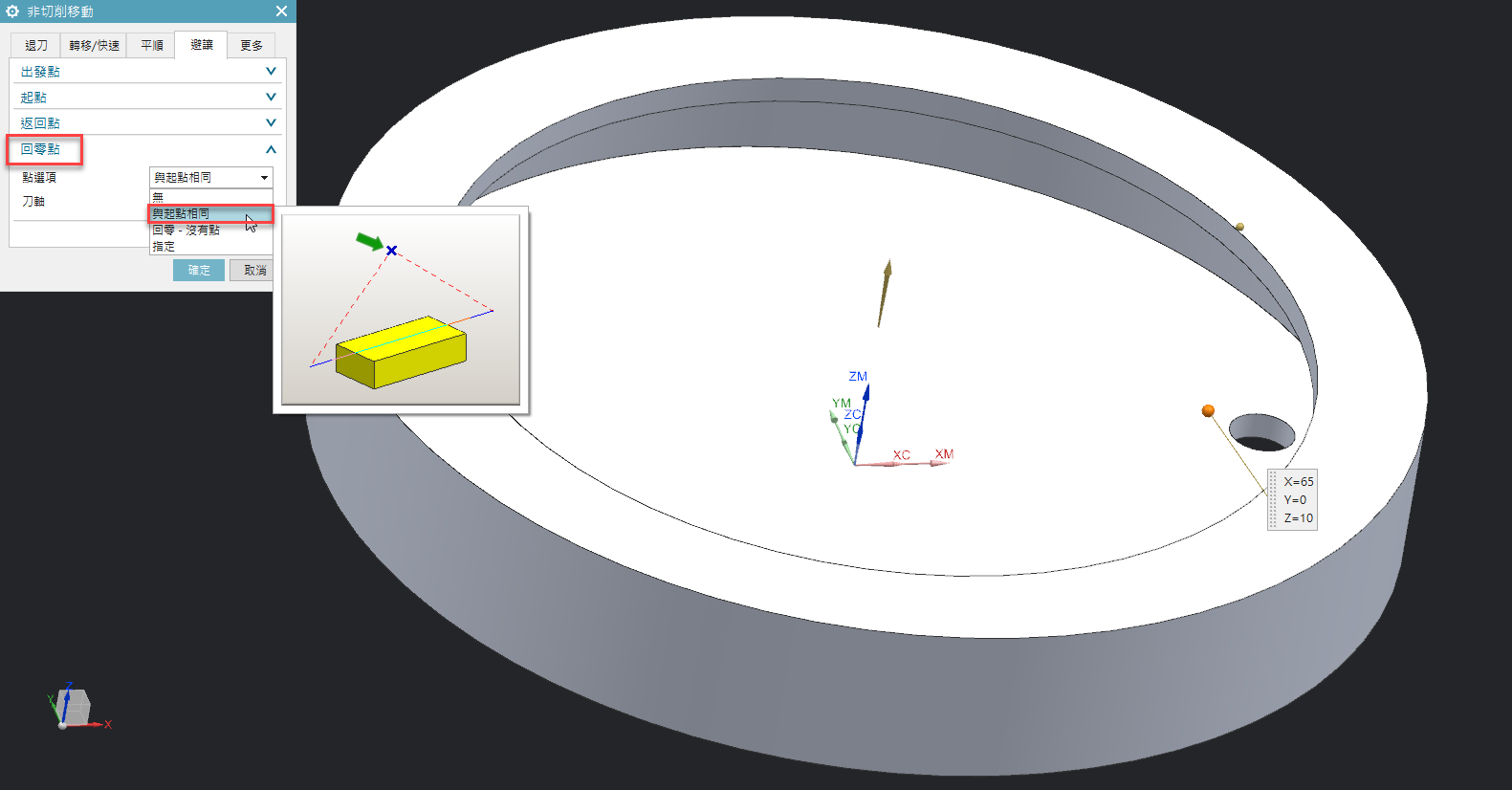

[返回點]XZ值設定與起點相同。

[回零點]設定選擇與起點相同。

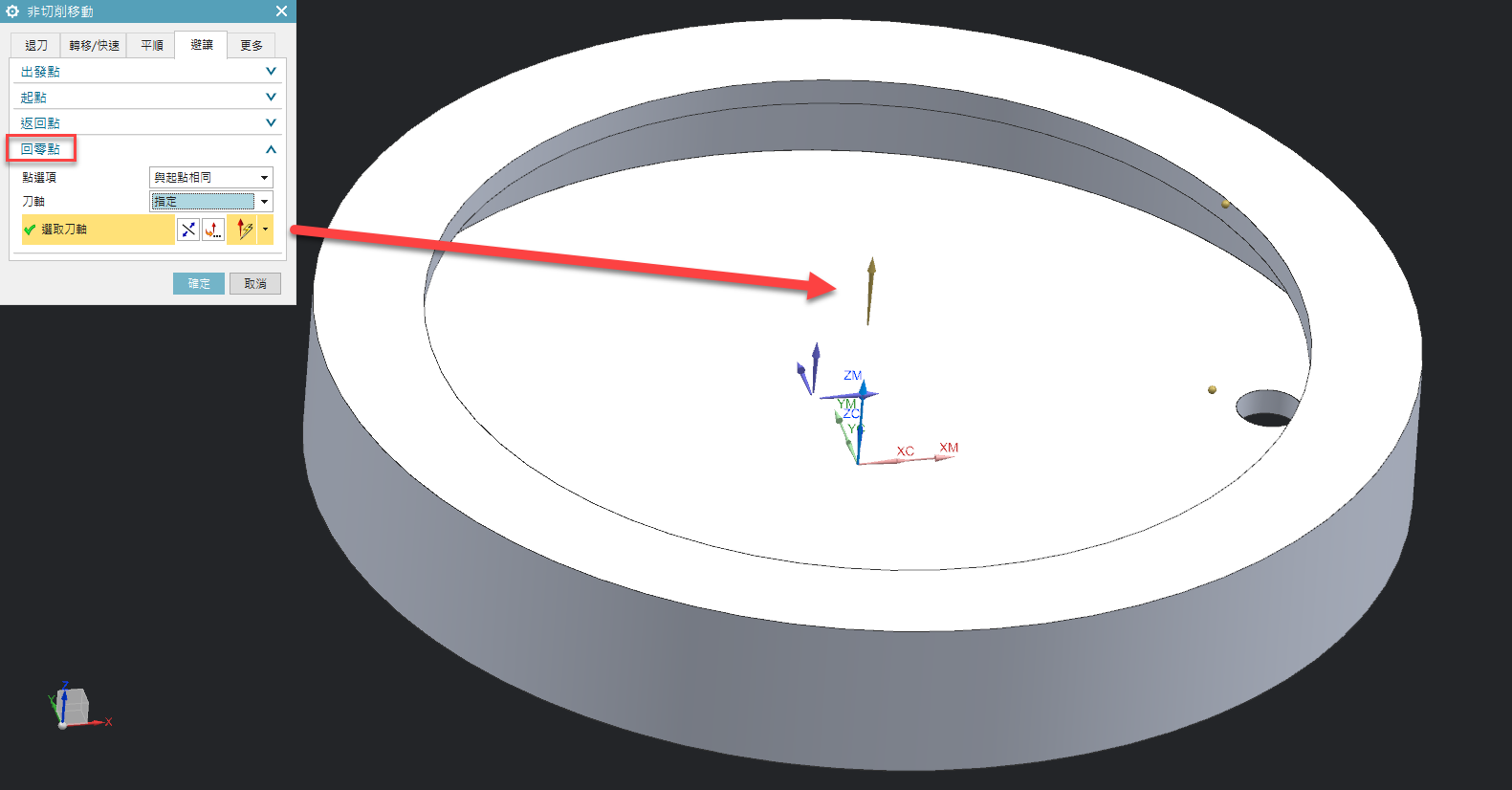

刀軸指定Z軸方向。

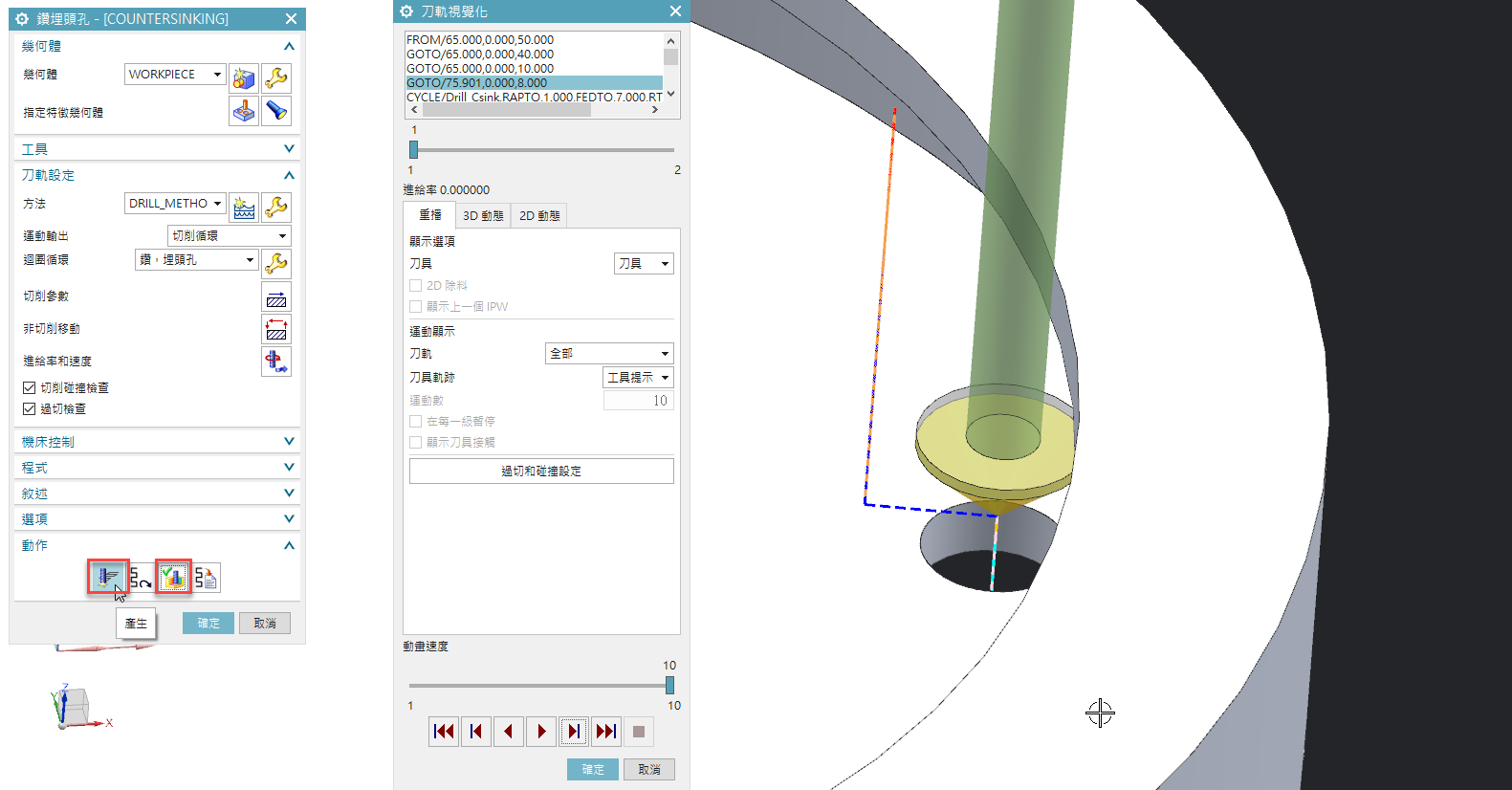

產生刀路即完成下刀路徑偏移。…(完成)。
