NX CAM 視圖儲存 – 2017/03/03

Posted by Monica
Category:

在NX CAM加工時,特別是多軸加工應用方面時常需要定義一些特殊的視圖方向以方便取得加工軸向,或以便查看切削路徑,那麼該怎麼儲存及設定這些視圖呢?在NX CAM裡可以利用視圖儲存來快速達到您要的需求。

請參考以下說明:

步驟1 步驟2 步驟3
預設視圖:

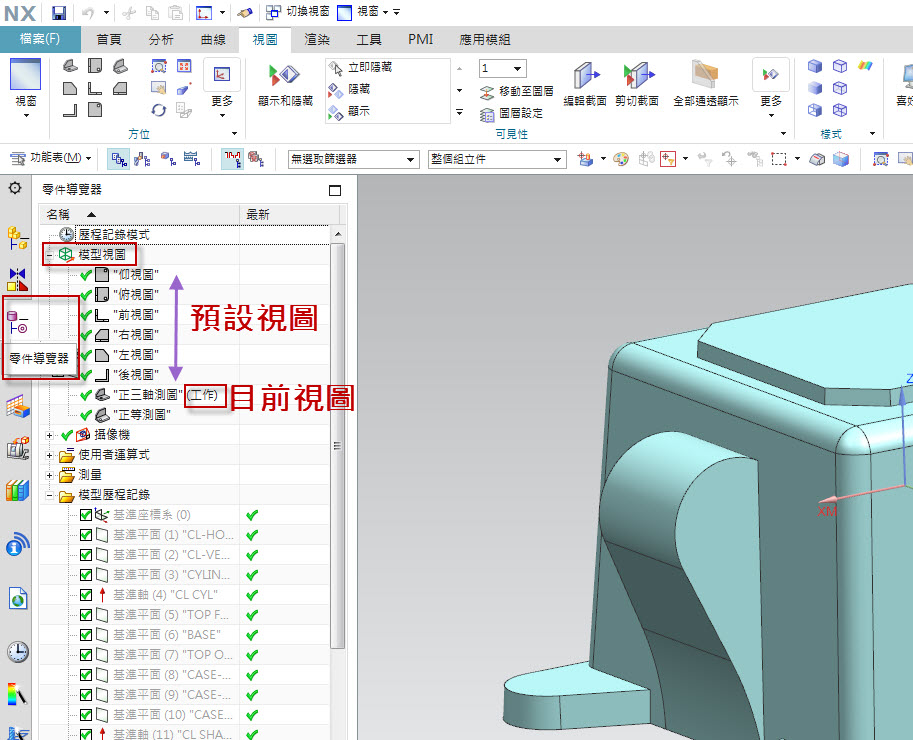

「零件導覽器」的欄位裡可以看到「模型視圖」,將「模型視圖」打開後,可看見裡面有預設的各個視圖,在視圖後面寫有(工作),代表為目前開啟預覽中的工作視圖。

儲存視圖:
若是將模型轉至某個想儲存的視角,可依以下方式來進行儲存:

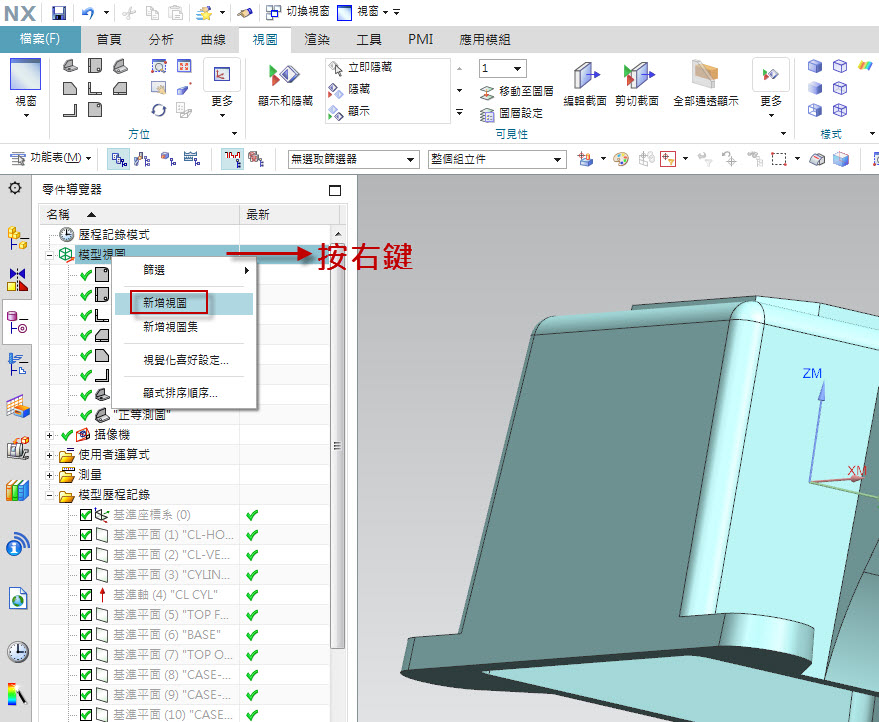

(1)在「模型視圖」的欄位按右鍵。
(2)選擇「新增視圖」

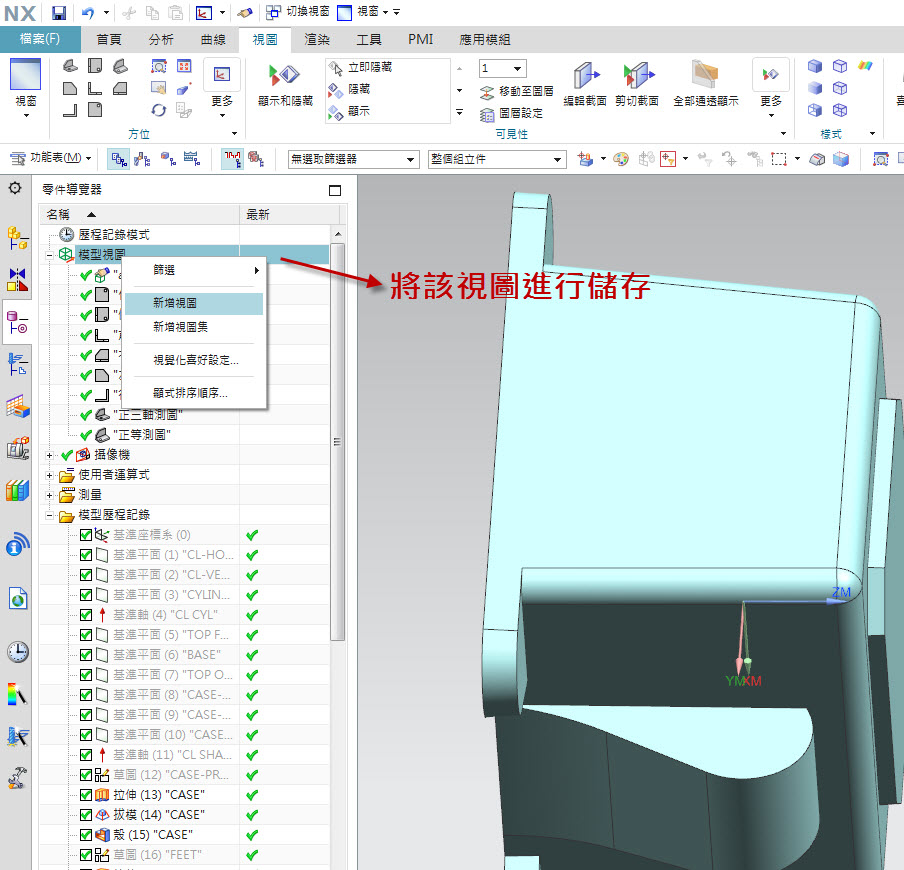

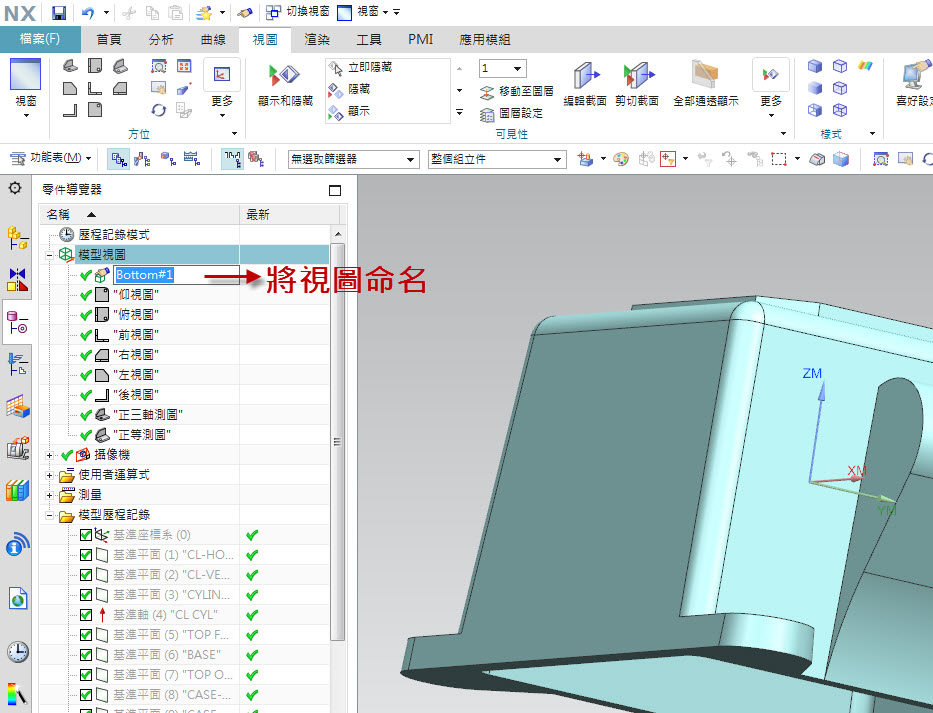

(3)將視圖進行命名,即可儲存目前畫面上的視圖。


儲存定位視圖:
若是工件上有可依據的面,想依此面來定位視圖的做法如下
(1)「視圖」→「更多」→「定向」

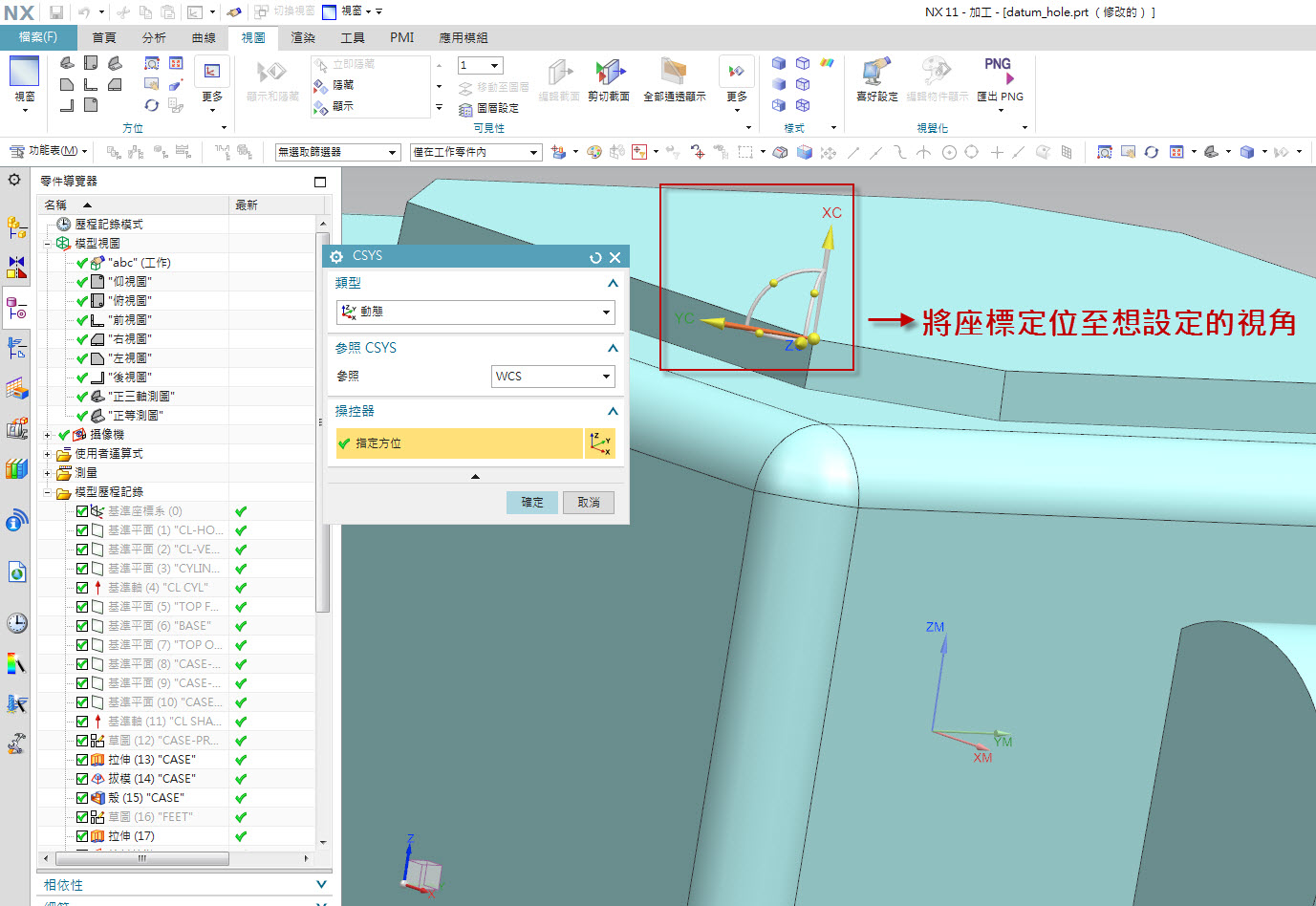

(2)將座標定位至想設定的視角,Z軸垂直於欲俯視的模型面。


(3)定位完後,視圖會自動定位至所設定的視角,再依第一步驟將視圖進行儲存及命名,即可儲存該定位視圖。
