Solid Edge工程圖新增性質 – 2017/05/05
5
五月
想在BOM表上加上"規格尺寸"，不要一直鍵入數值，有更快的方式嗎? 透過下面的範例我們可以在使用BOM表上更為快速。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7
以7mm背板為例， 如下圖先以PMI標上尺寸，於變數表中將其名稱統一(此以長、寬為例)，再將其顯示選項打勾 (記得做完要存檔)。

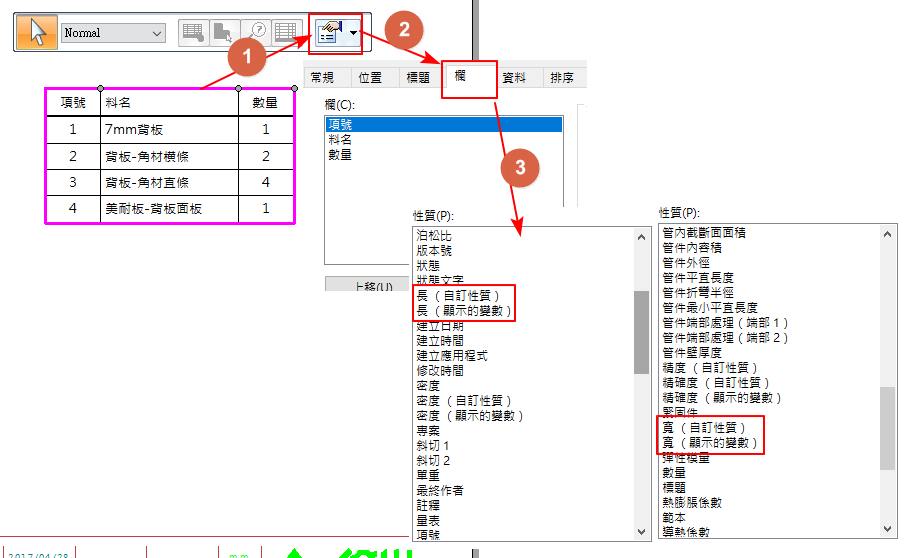

接著回到工程圖，如下圖所示，進入到BOM表內的設定，可以看到剛才新增的長、寬都出現了 (各有自訂性質、顯示的變數兩種，選哪個都可以)。

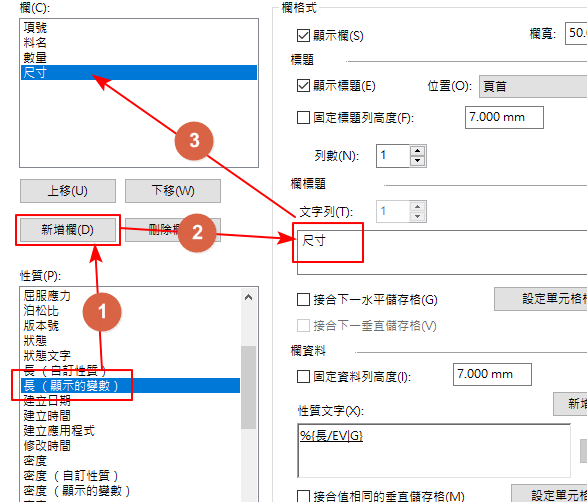

這裡以長為開頭，如下圖動作，並在文字列中更改為要顯示的名稱

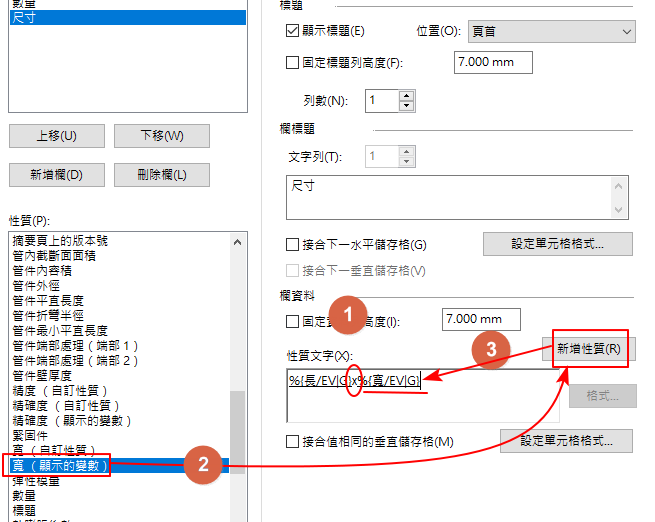

在性質文字內補上x(比如想呈現100x100)，再選定另一個性質並點擊新增性質

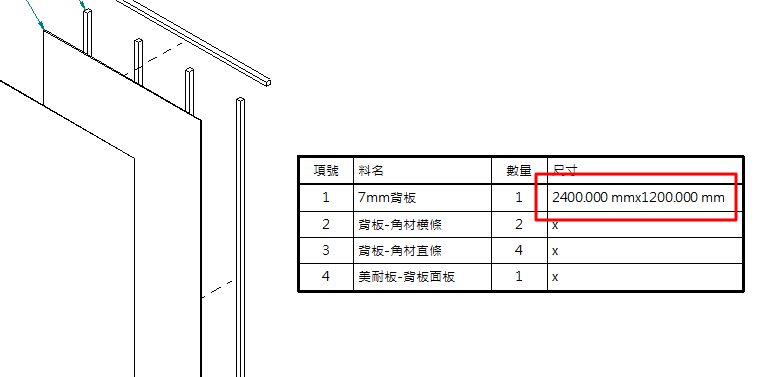

您要的結果就出來了

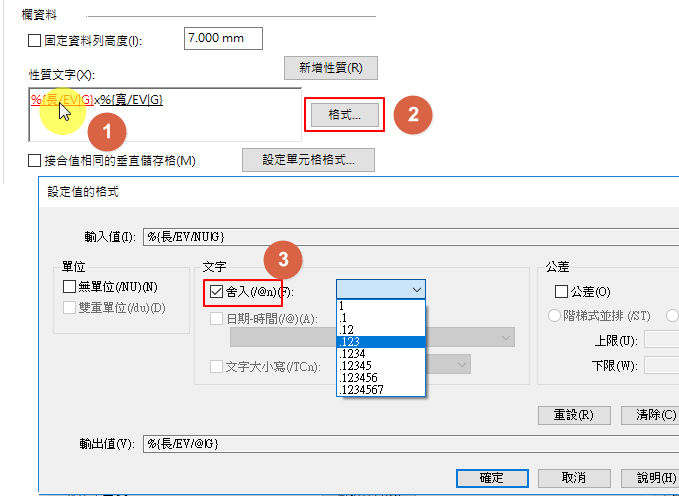

如果不想要小數點後帶一堆0，可以回到BOM表設定頁面內，如下圖操作(兩個屬性都要各做一次，第一個建議把單位中的無單位打勾，第二個的就不用了，捨入看您要到小數點第幾位)

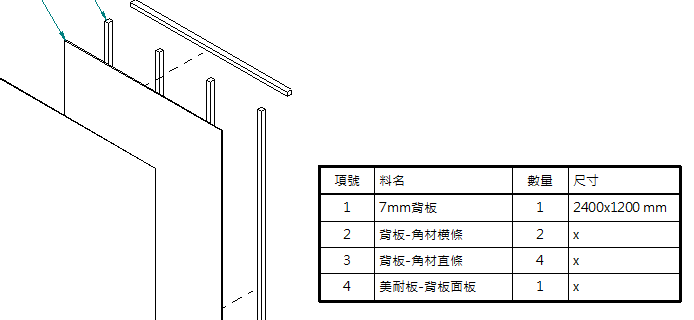

完成後的結果, 如下圖所示…(完)
蔡安哲 Kevin Tsai
