Solid Edge工程圖-智慧選取 – 2017/04/07

Posted by Monica
Category:

在Solid Edge工程圖環境裡,有時我們會需要快速選取相同類型的物件,例如:尺寸、BOM表號球、註釋,而不想一個一個選取時要如何設定呢? 請參考以下說明:

步驟1 步驟2 步驟3 步驟4
  • 以下為設定步驟:

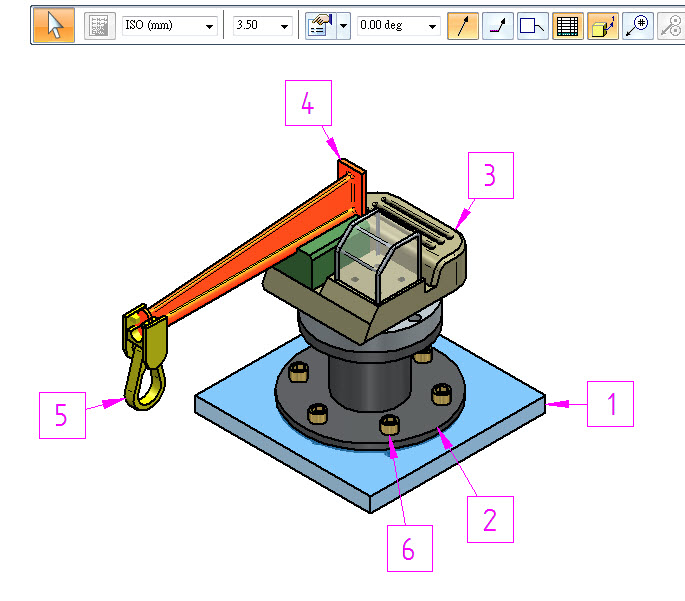

假設需選取所有的號球去改大小或樣式… 常用的方式可能會用「框選」或是點擊「Ctrl」複選多個,但在Solid Edge裡提供了一個更快速的 "智慧選取" 方式。

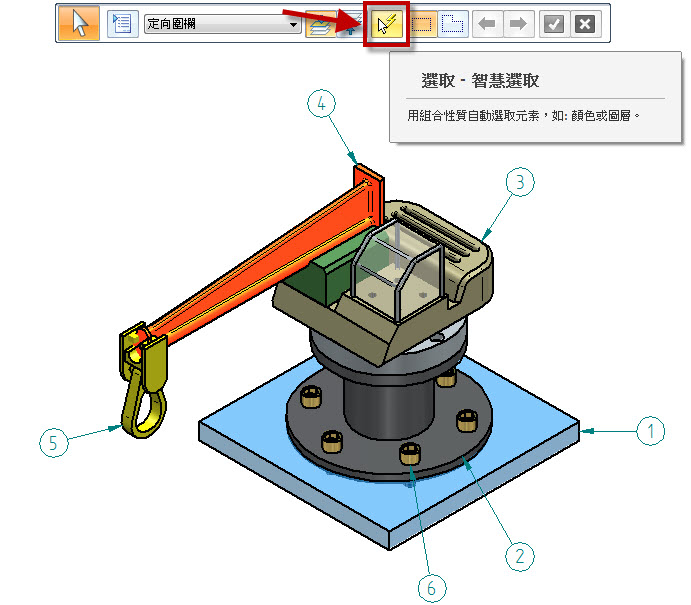

點擊工程圖裡的指令列中的「智慧選取」功能。

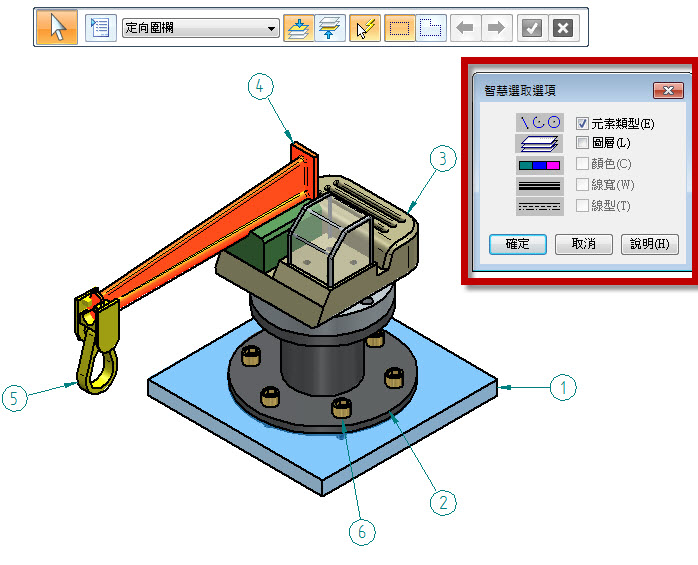

接著點選任一號球後會出現一個智慧選取選項框,將第一個選項 "元素類型" (以相同類型做判斷) 打勾→確定。

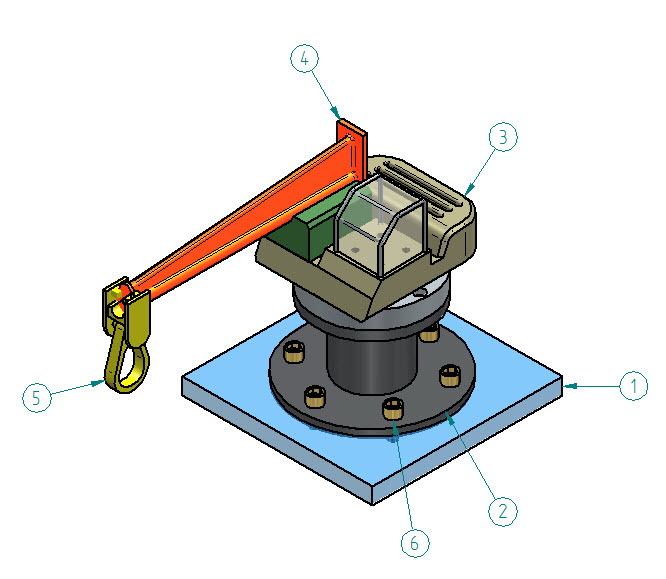

打勾後,Solid Edge會快速選取所有的號球,就可以針對所有的號球做樣式的修改。
PS:智慧選取功能也可用在「尺寸」標註以及「註釋」標註上。…(完)
