Solid Edge框架材質重量設定 – 2019/01/04

Posted by Monica
Category:

框架建立完成以後,使用者可以透過性質管理器設定所需材質及特性,以便於料管設計與材料重量計算。

步驟1 步驟2 步驟3 步驟4 步驟5

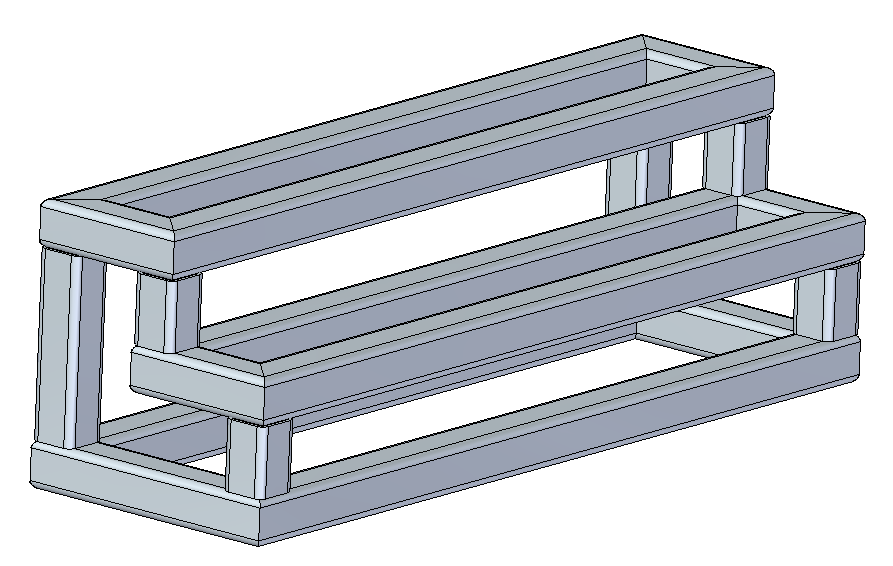

首先,建立出使用者所需的框架。

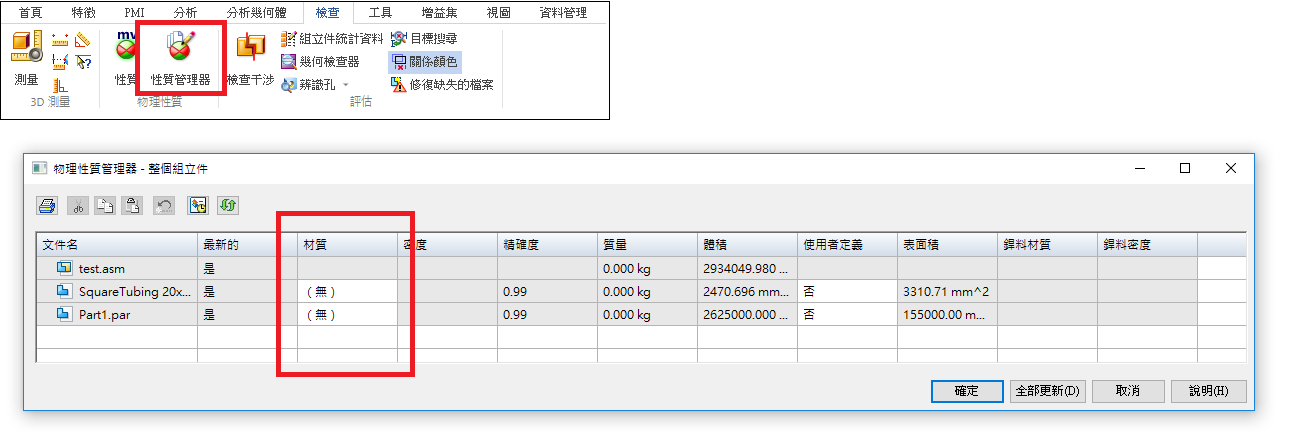

接著點取”檢查”中的性質管理器,並做材質選擇修改,一般材質預設為無。

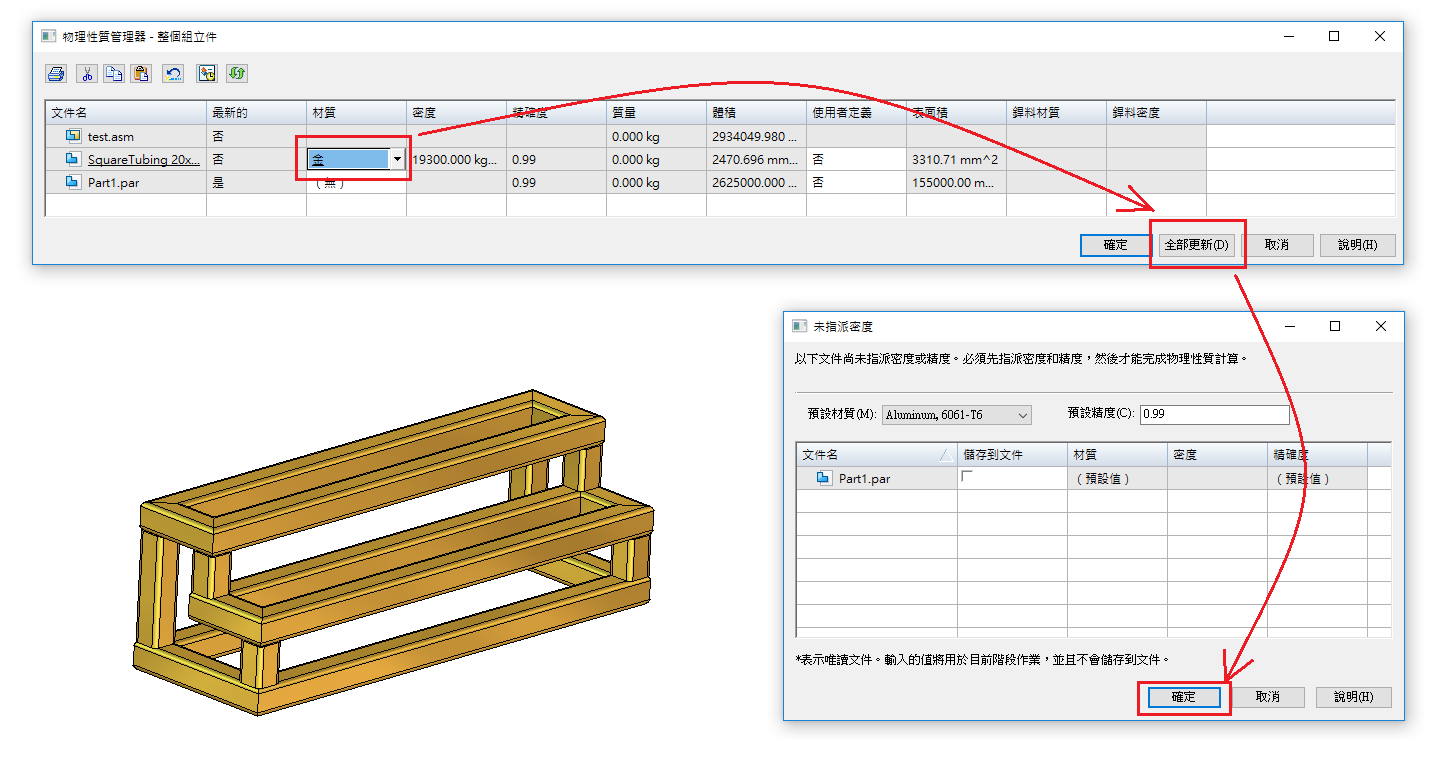

然後假設選取金材質,需再選取全部更新並按確定後,即可完成材質修改設定。

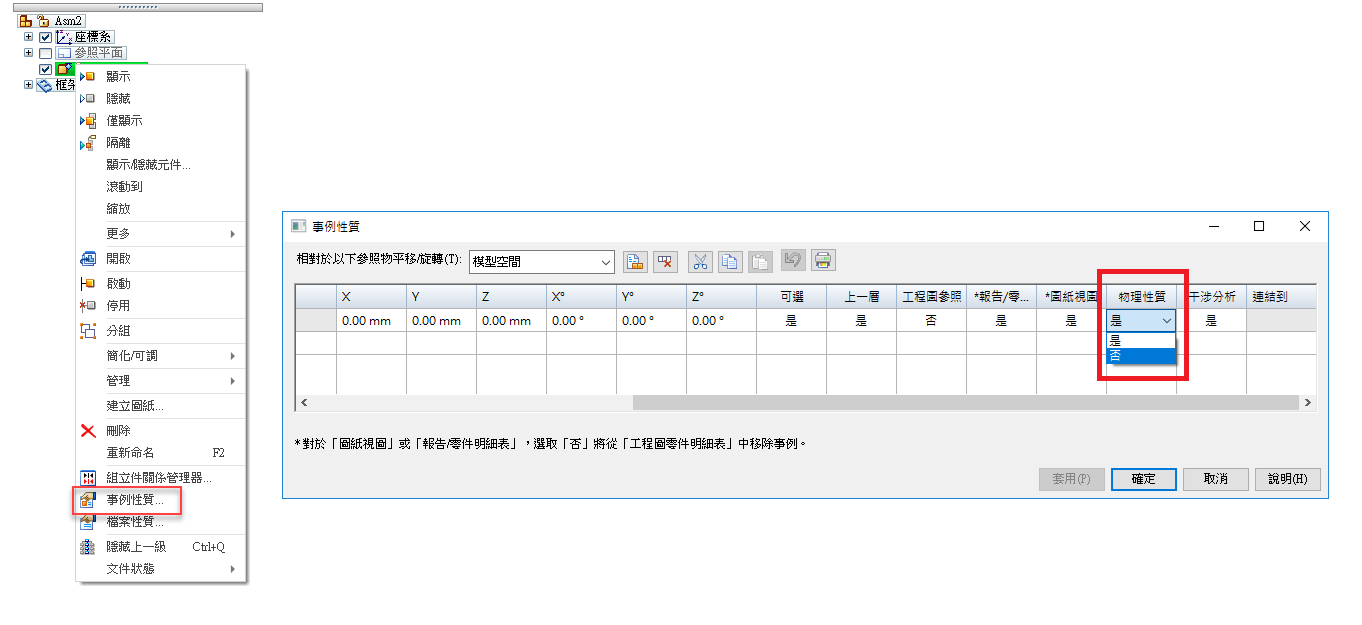

另外提醒參照件物理性質建議更改為否,如此一來軟體計算重量的時候才會完全排除中間的參照件,若建置框架的方式,是用草圖繪製,則可忽略此步驟。

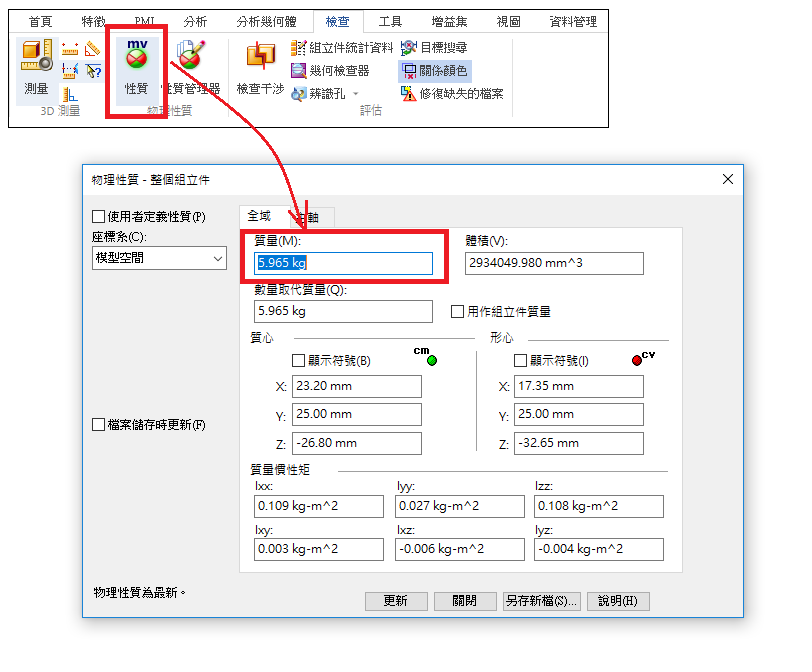

最後可以選取性質直接顯示出框架質量。

張栓豪 Vincent Chang
