Solid Edge舉昇長出-頂點映射 – 2015/07/31

Posted by Monica
Category:

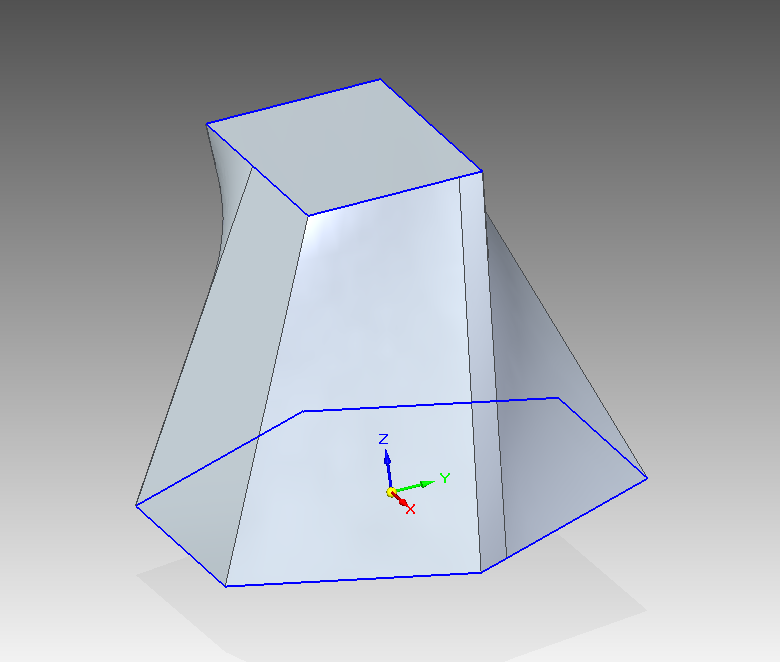

在繪製多輪廓零件時,通常會使用 [舉昇] 指令來製作,但是如果兩個輪廓形狀差異太大,例如 [六邊形] 與 [四邊形],系統預設的 [起點] 與 [終點] 可能會不符合我們需求。

此時除了可以加入 [導引曲線] 來控制外,還可以使用『舉昇的-頂點映射』功能來自己定義起點與終點。

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7
  • 以下為設定步驟:

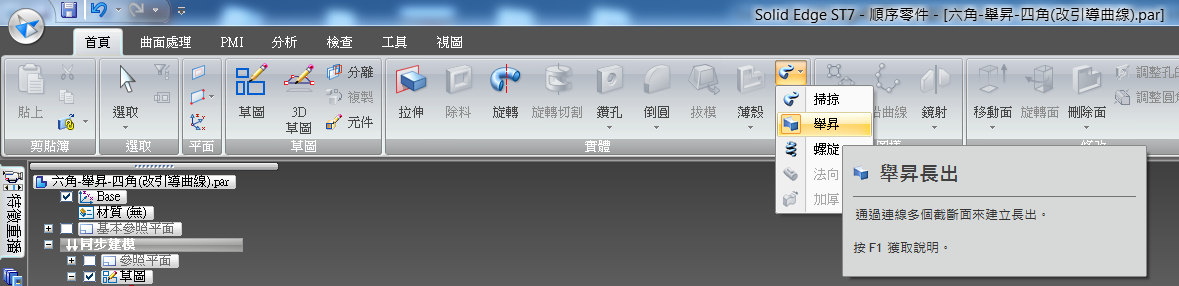

  • 零件環境中「首頁」→「實體」→「長出」→「舉昇」。

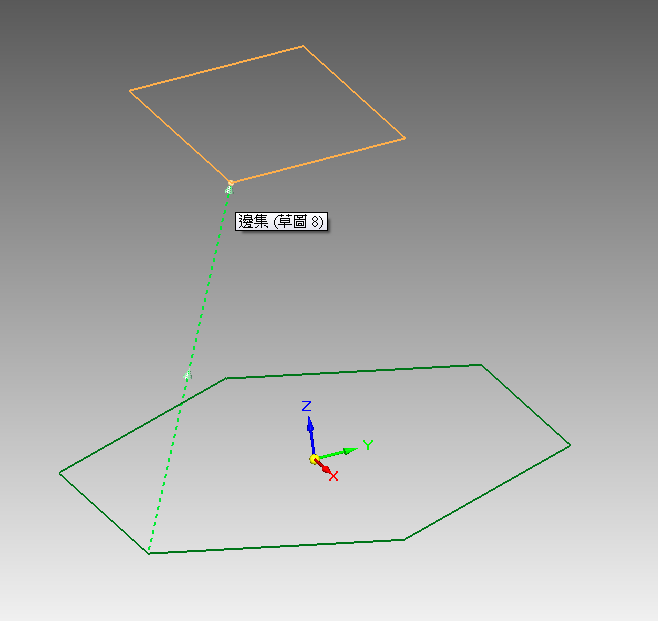

    選取草圖輪廓。

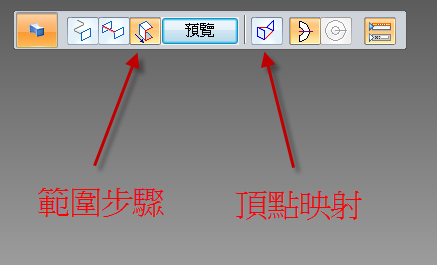

    在指令列中「範圍步驟」→「頂點映射」。

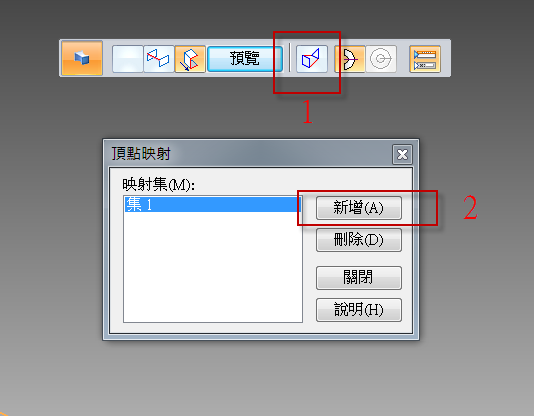

    跳出視窗後點選 [新增]。

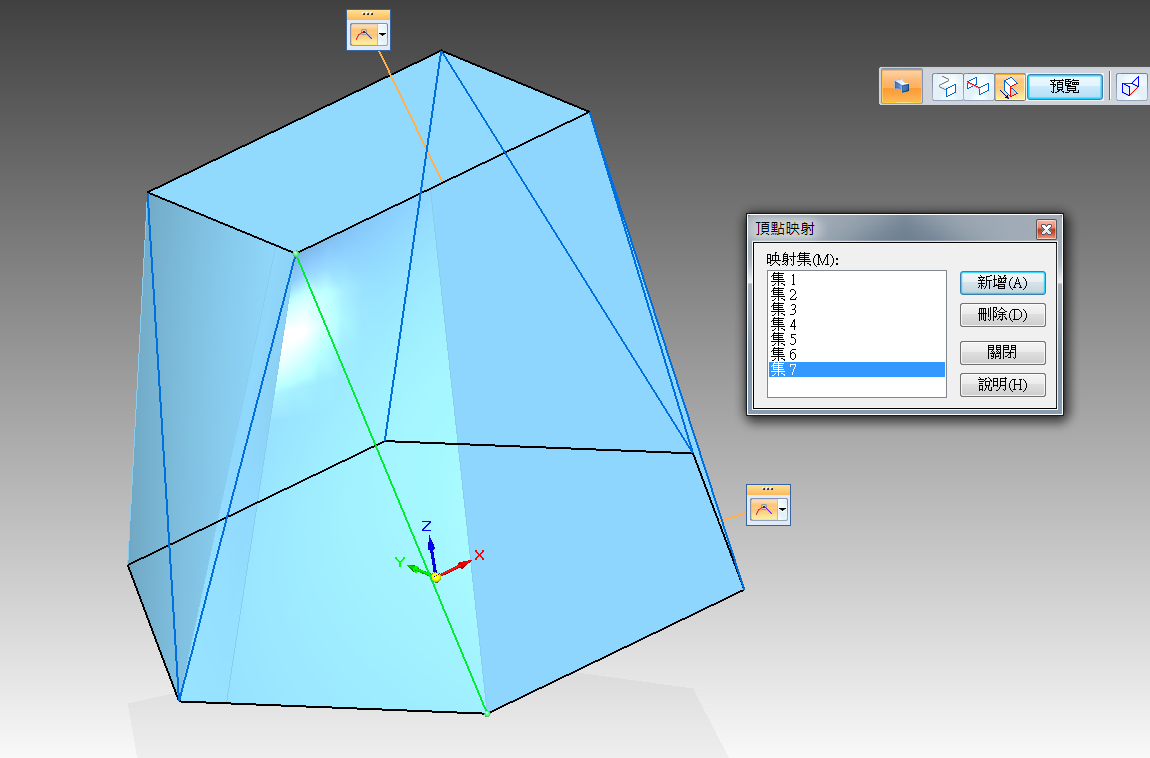

    在模型上指定 [起點] 與 [終點]。

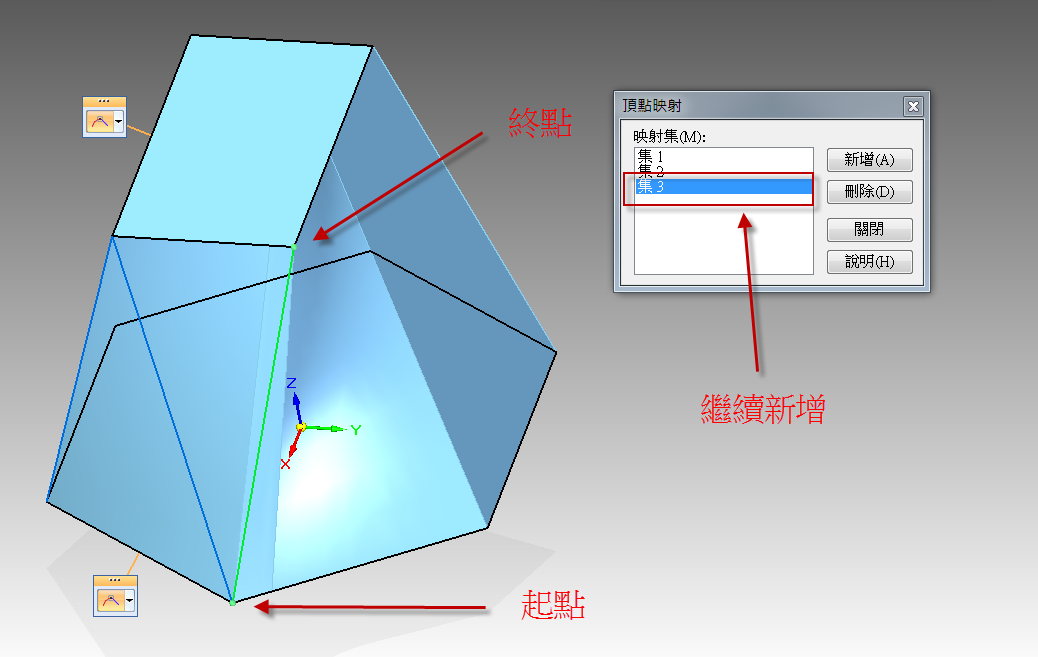

    重複以上步驟將所有 [起點] 與 [終點] 設定完成。

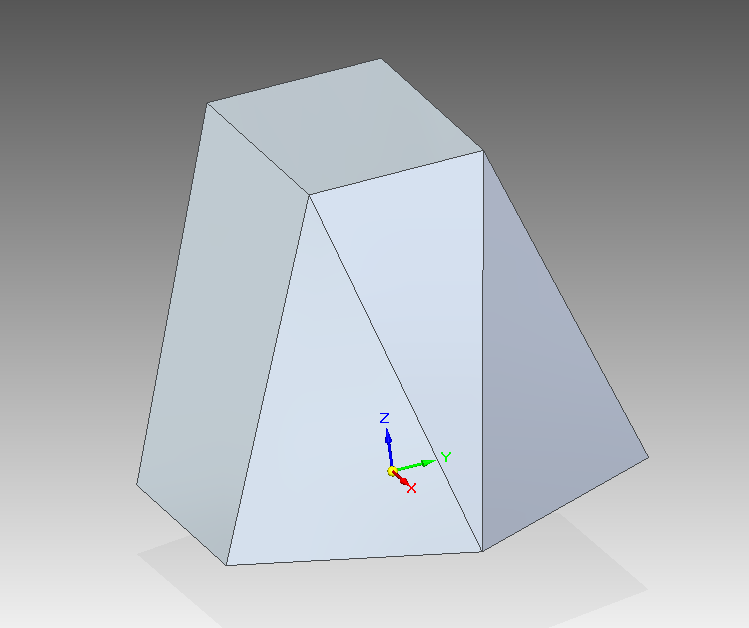

    完成實體。
