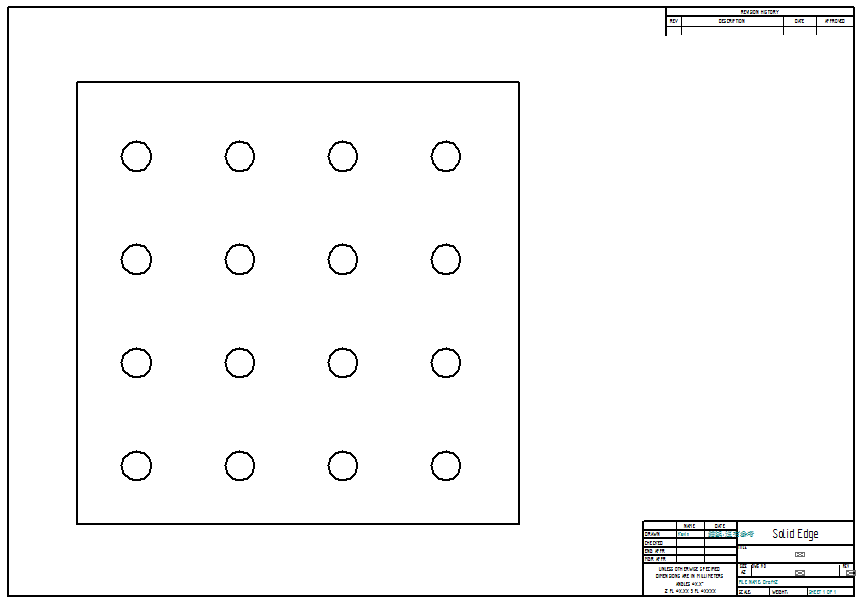

首先，將擁有多個孔特徵的零件轉入「工程圖」當中。
※ 註記：由於「孔表格」只認「孔特徵」，因此如果為外來檔案或是以除料方式所建立的孔，請透過「辨識孔」指令進行辨識動作。

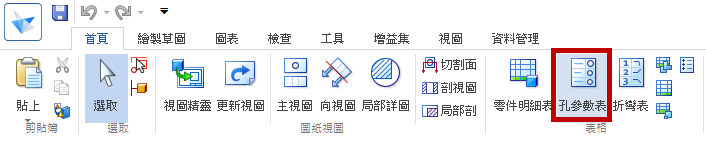

接著點選工具列上的「孔參數表」指令，用以建立「孔表格」。

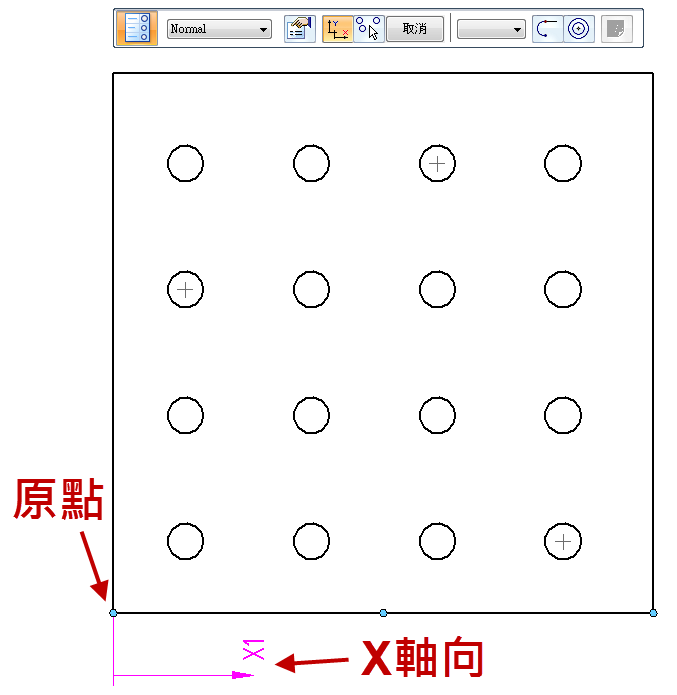

點選一個「點」位當作「原點」，並且定義「X軸」方向。

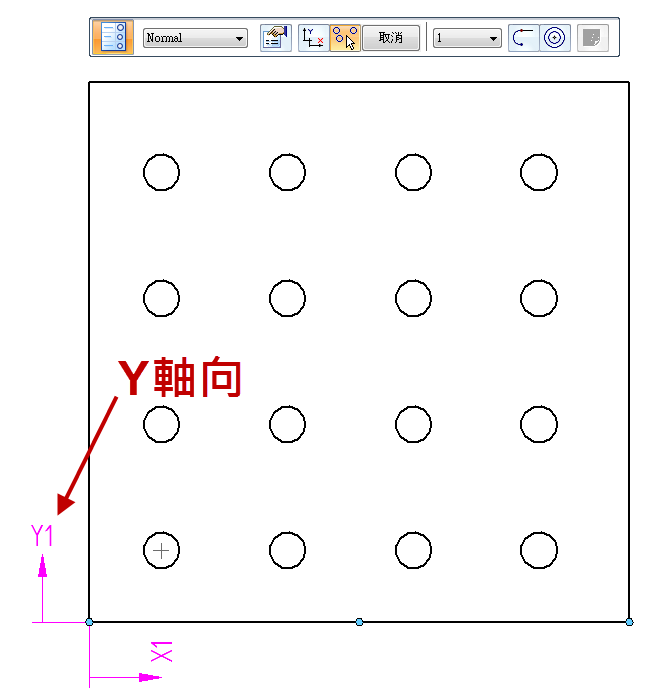

再重複上一個動作，用以定義「Y軸」方向。
※ 註記：Solid Edge採取先建立「X軸」向再建立「Y軸」向，因此使用者建立「孔表格」時，須注意先後順序。

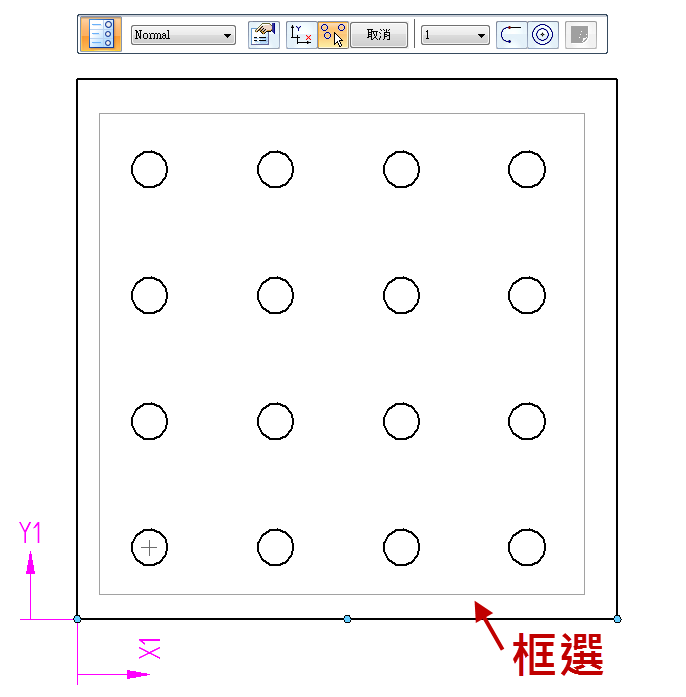

接著”框選”視圖當中的所有孔位。

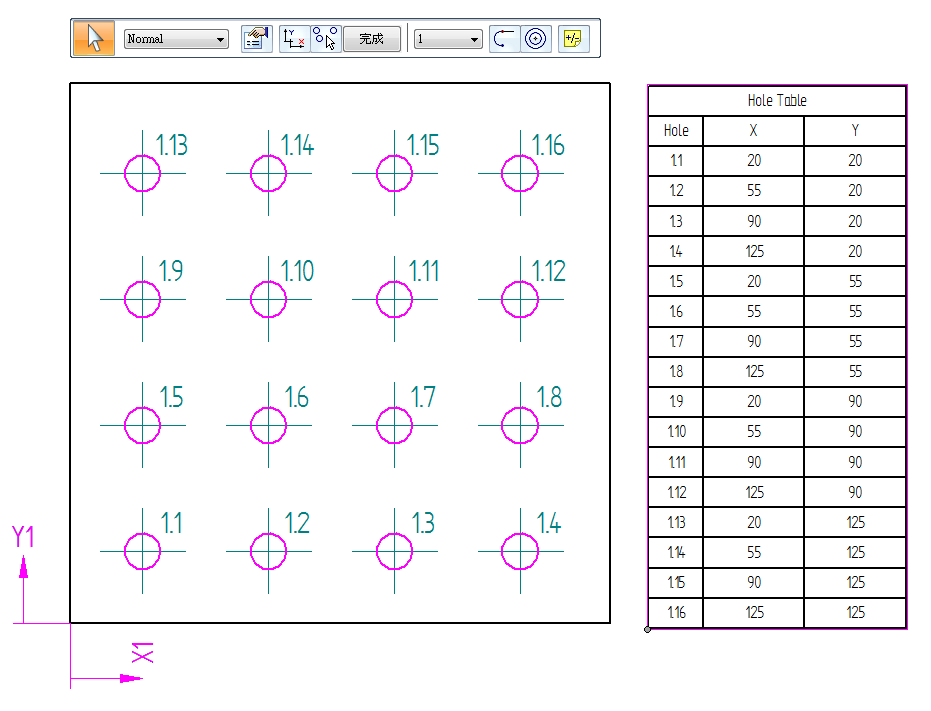

按下「完成」即可建立孔表格，孔表格上即會列出每一個孔的”座標”位置以供使用者辨識。
而表格出現位置預設為圖紙的”左下角”，使用者可以點擊”表格”之後，按住”滑鼠左鍵”進行移動已擺放至適當位置。

然而表格所顯示的的資訊，或許與使用者所需求的有所不同，因此可以點選表格，從「工具列」當中的「性質」進行表格修改。

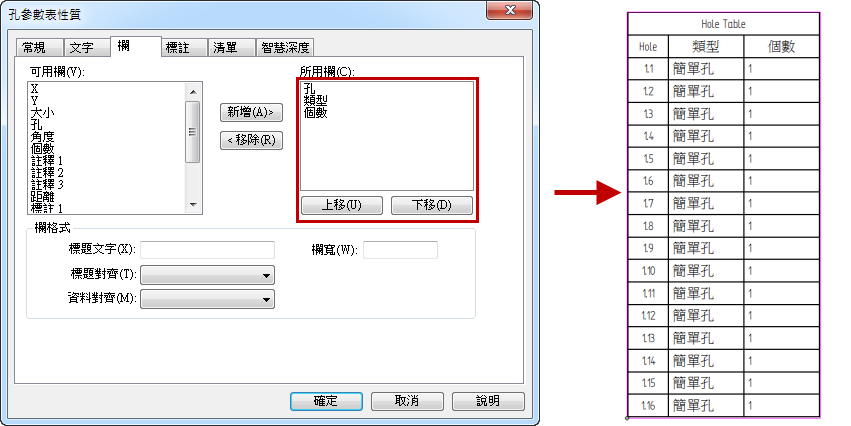

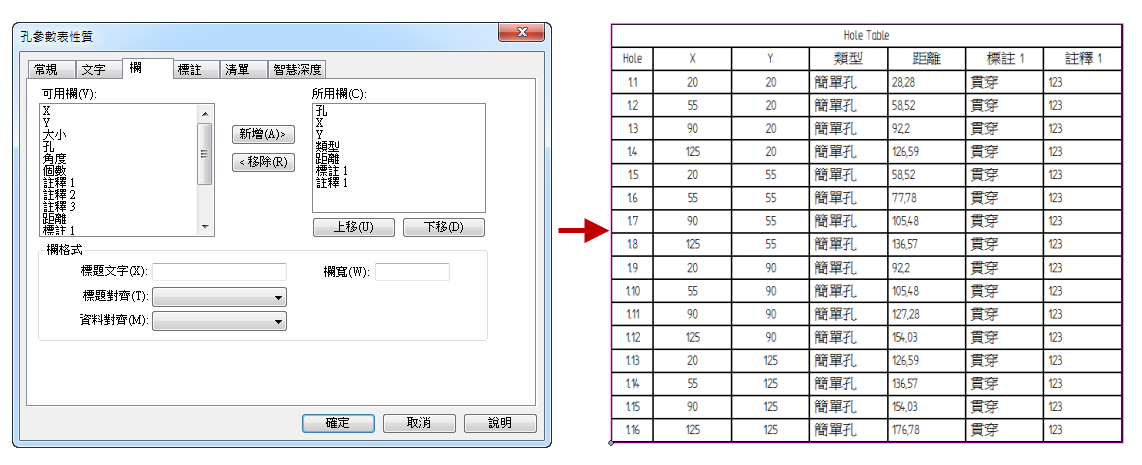

使用者可以透過性質當中的「欄」將所需的性質資訊帶入，只要點選「可用欄」當中的性質再點選新增，即可將性質資訊帶入「所用欄」當中，待按下確定時，表格即會自動更新。
例如：新增「孔」即會帶入孔的編號，新增「類型」則會由Solid Edge辨識孔的類型並且顯示於表格之上。

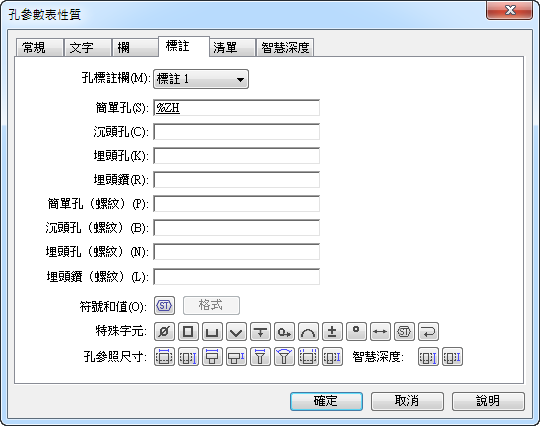

在「可用欄」當中的「標註1」性質，使用者可以透過此性質，建立起”孔類型”專屬的標註說明，性質內容可在「標註」索引當中進行修改建立。 然而「標註1」的資訊內容會根據孔類型選擇，範例當中設定簡單孔會顯示出智慧深度(%ZH)，因此只要孔為簡單孔即會自動顯示智慧深度(%ZH)的資訊，若非簡單孔則不會顯示此資訊。

「可用欄」當中的「註釋1」性質，使用者可以透過此性質，建立起類似備註的內容，與「標註1」不同之處在於「註釋1」是針對指定孔位進行設定，並不會因類型而有所改變。

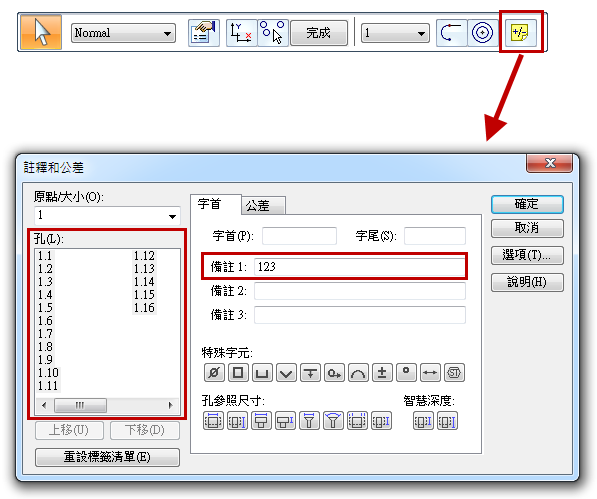

「註釋1」的設定在工具列上「註釋與公差」當中，只要點選左側「孔」當中的孔編號，即可根據孔建立各自的重要資訊。

「孔表格」當中，如果需要建立孔的”數量”，可以在「欄」當中新增「個數」的性質文字。

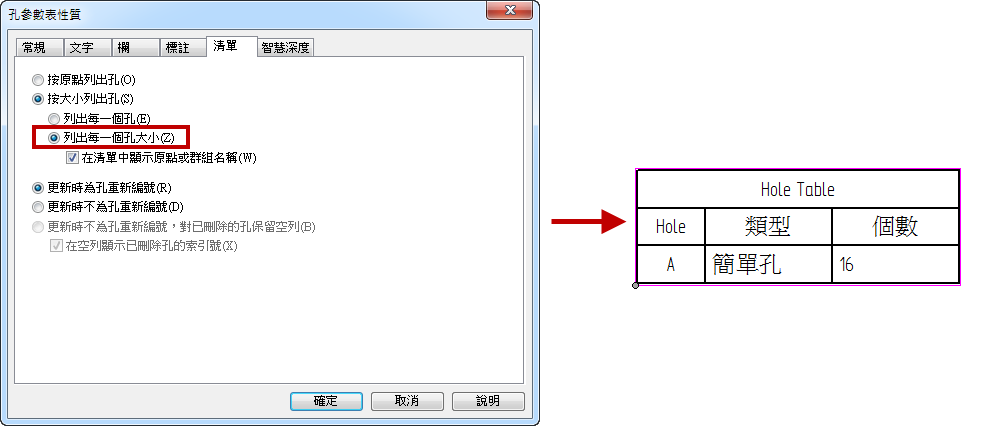

「個數」如果需要顯示出總數量，可於清單當中進行修改，切換成「按大小列出孔」當中的「列出每一個孔大小」，即可將同類型尺寸的孔認定為一個群組，並且統計該孔的總數量。

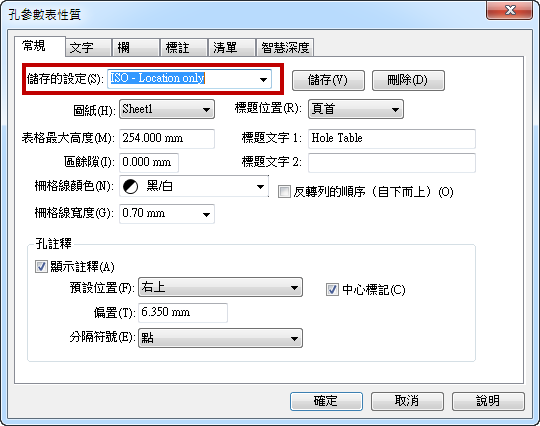

最後，請記得在「常規」當中，將這次的修改設定儲存起來，下次使用時就不需要再重新設定 孔表格的樣式。…(完)
※ 註記：以上步驟僅說明較常修改的部分，如有其他細節部分需要修改，可參照零件明細表的修改方式或者參考其他的技術專欄說明。
