Solid Edge 框架設計 – 如何修改框架的接合處? – 2021/01/15

Posted by Monica
Category:

在Solid Edge的「框架設計」環境中,如需修改框架的接合處,該如何設定呢?

步驟1 步驟2 步驟3 步驟4

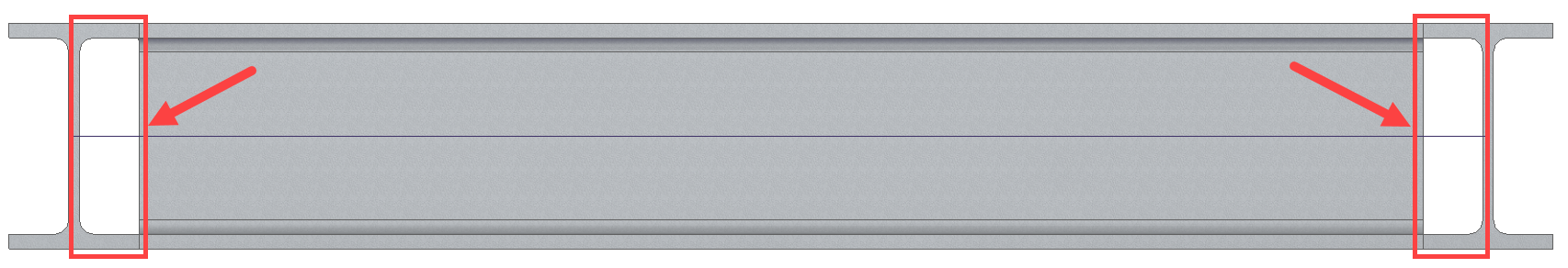

在Solid Edge的【框架設計】環境中,在接合處有空隙該如何修改設定?如下圖所示:

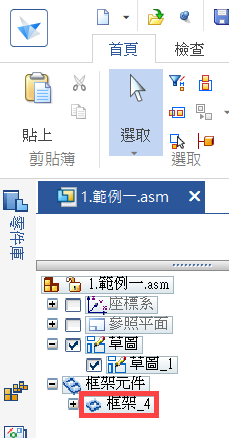

首先點選左側導航者的【框架元件】底下的【框架】,如下圖所示:

點完【框架元件】底下的【框架】,在Solid Edge的視窗中,會出現修改選項,點選右邊的編輯端部條件,如下圖所示:

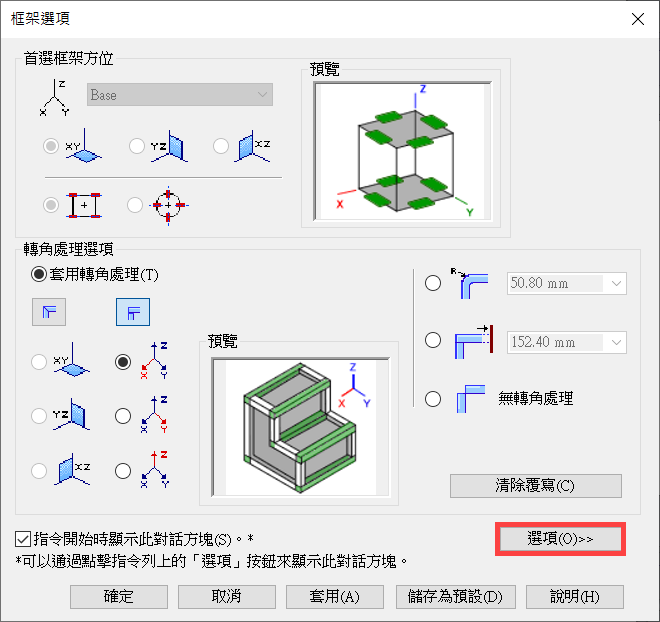

點選右邊的編輯端部條件後,會出現【框架選項】,點選右下方的【選項】如下圖所示:

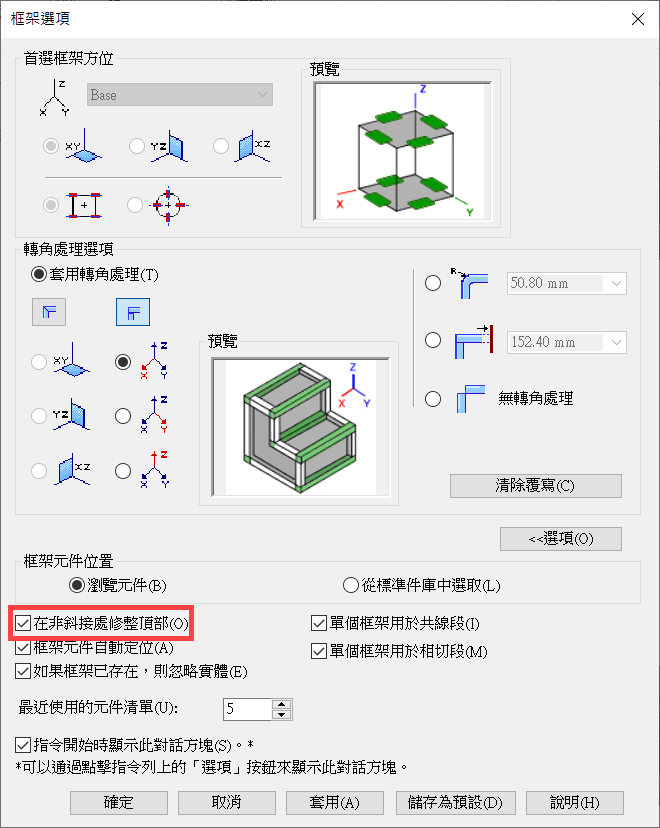

將【在非斜接處修整頂部】勾選,如下圖所示:

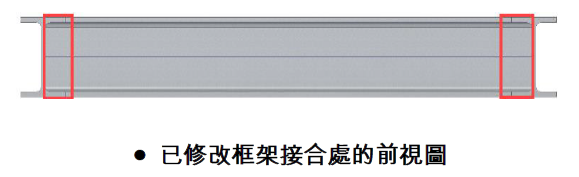

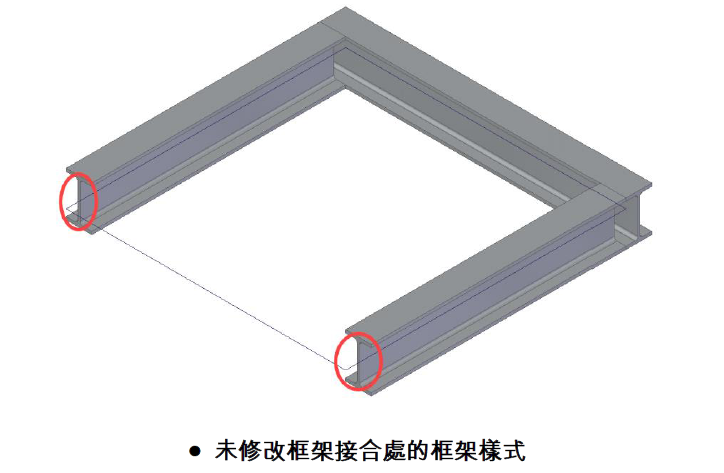

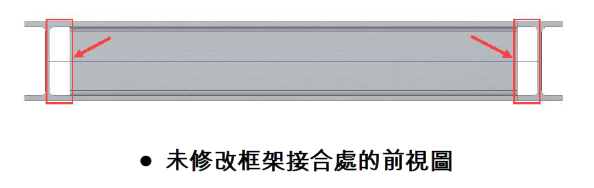

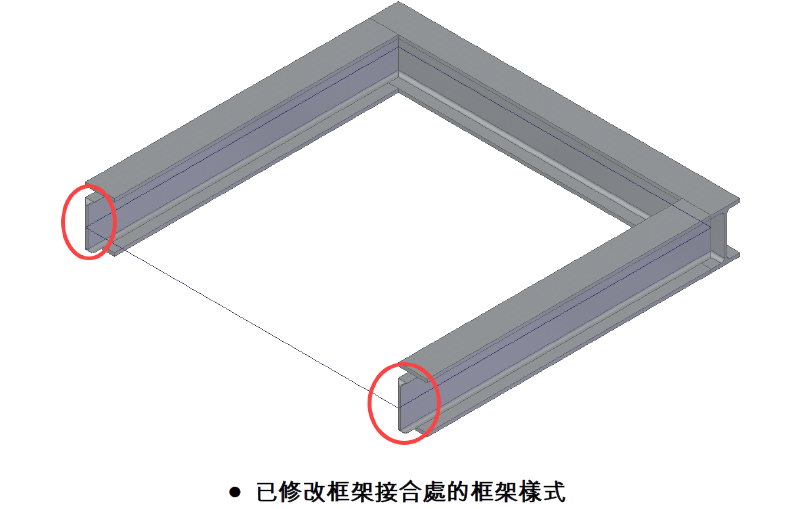

確定後,差異如下:
