Solid Edge 自訂切換顯示快捷鍵 – 2020/10/23

Posted by Monica
Category:

工作過程中,若是想要切換【線架構】的顯示,必須在顯示工具列中切換,或是透過快捷鍵的設置方式,就可以直接切換。

步驟1 步驟2 步驟3 步驟4 步驟5

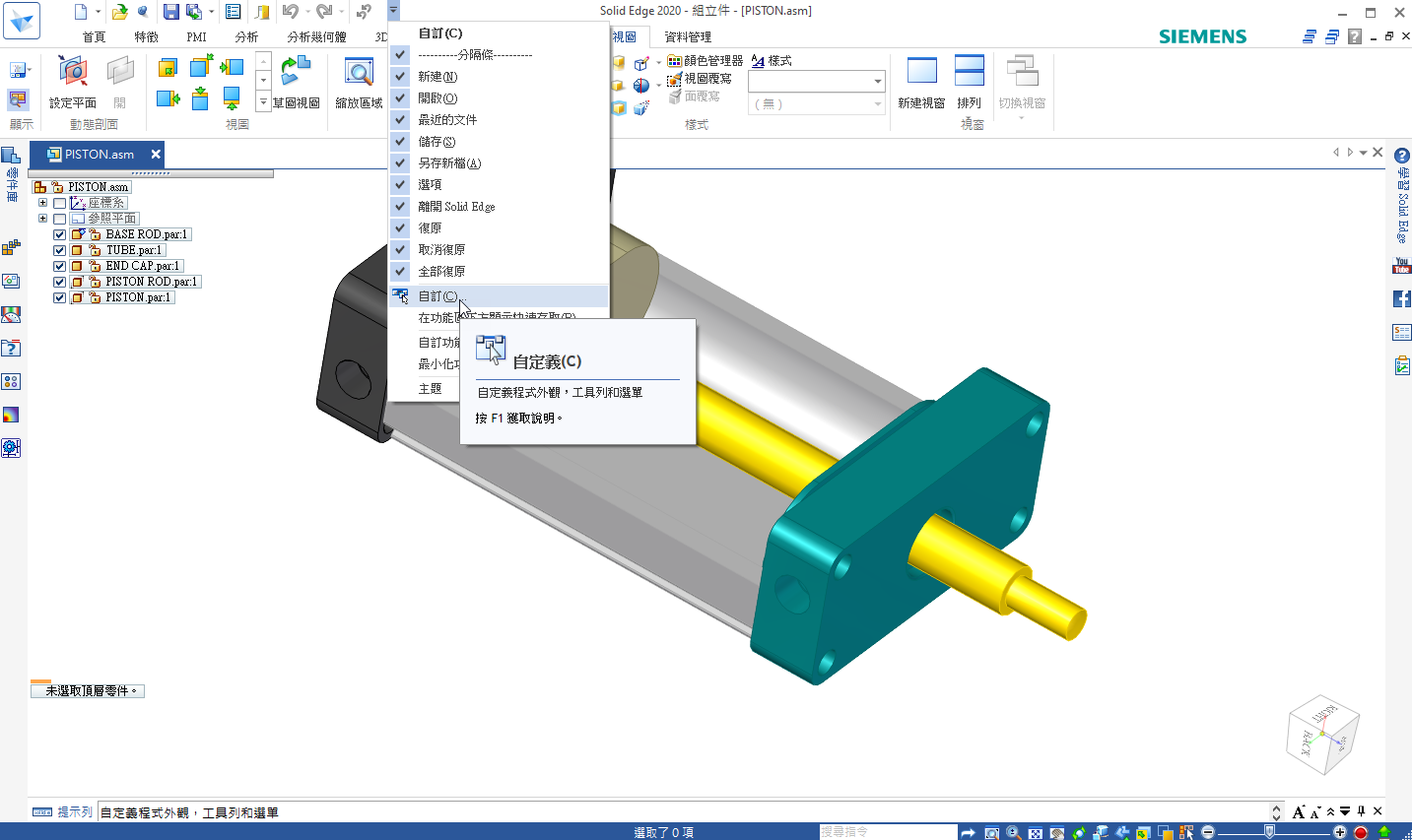

在快速存取工具列選單右方下拉選單點選【自訂】

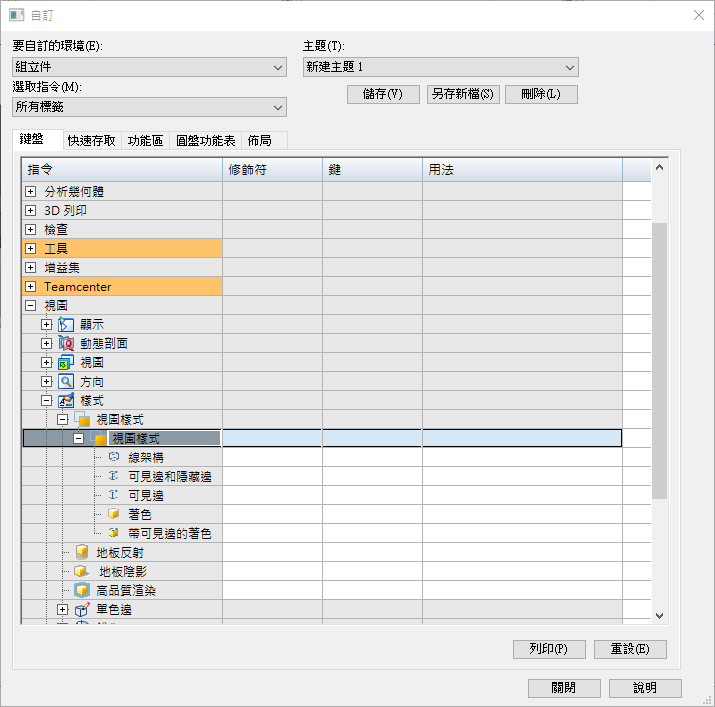

切換到「鍵盤」頁籤,展開「視圖」「樣式」「視圖樣式」

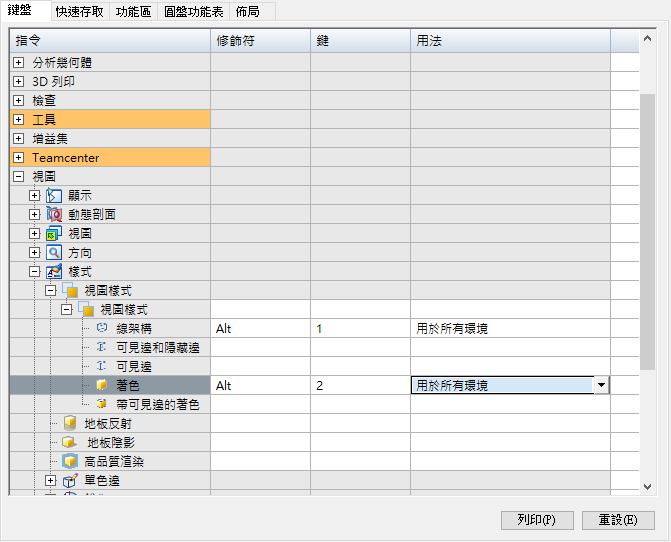

【線架構】的修飾符選『Alt』【鍵】用鍵盤輸入『1』【用法】選擇『用於所有環境』
【著色】的修飾符選『Alt』【鍵】用鍵盤輸入『2』【用法】選擇『用於所有環境』
(鍵盤輸入數字須按鍵盤上排數字鍵,且注意是否為中文輸入,會影響使用)

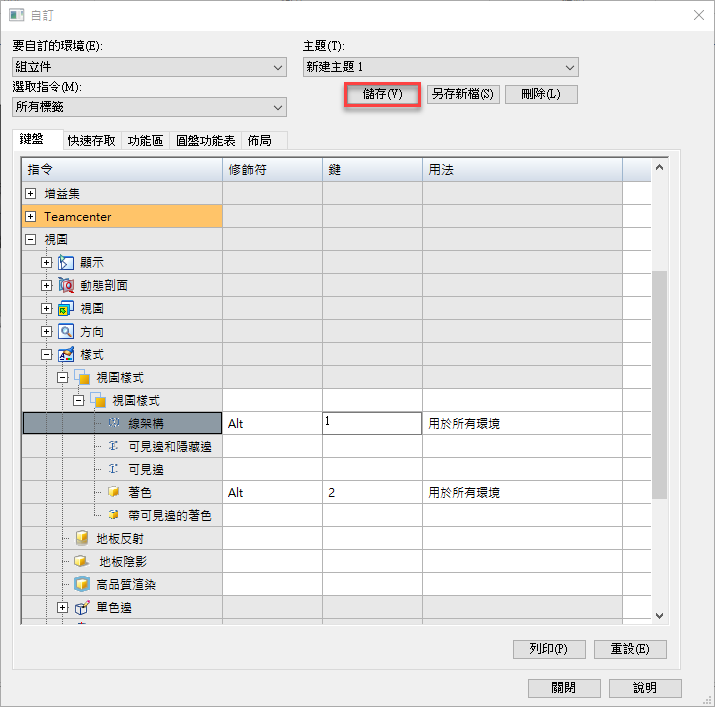

儲存後離開。

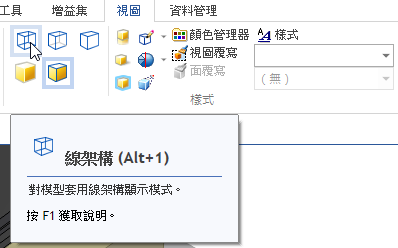

設定後在視圖工具列中的【線架構】就會出現設定好的快捷鍵,以防忘記。

可以透過Alt+1Alt+2 切換模型的顯示狀態。(完…)
