Solid Edge 裝配時顯示零件特性進行裝配 – 2019/07/17

Posted by Monica
Category:

在之前的技術專欄中有介紹如何在組立件環境中顯示零件建立的平面來進行裝配 (前篇參考),此方式必須先開啟零件的平面後再進行裝配,此次要介紹如何在裝配的時候直接開啟零件的平面進行裝配,減少作業流程。

步驟1 步驟2 步驟3 步驟4

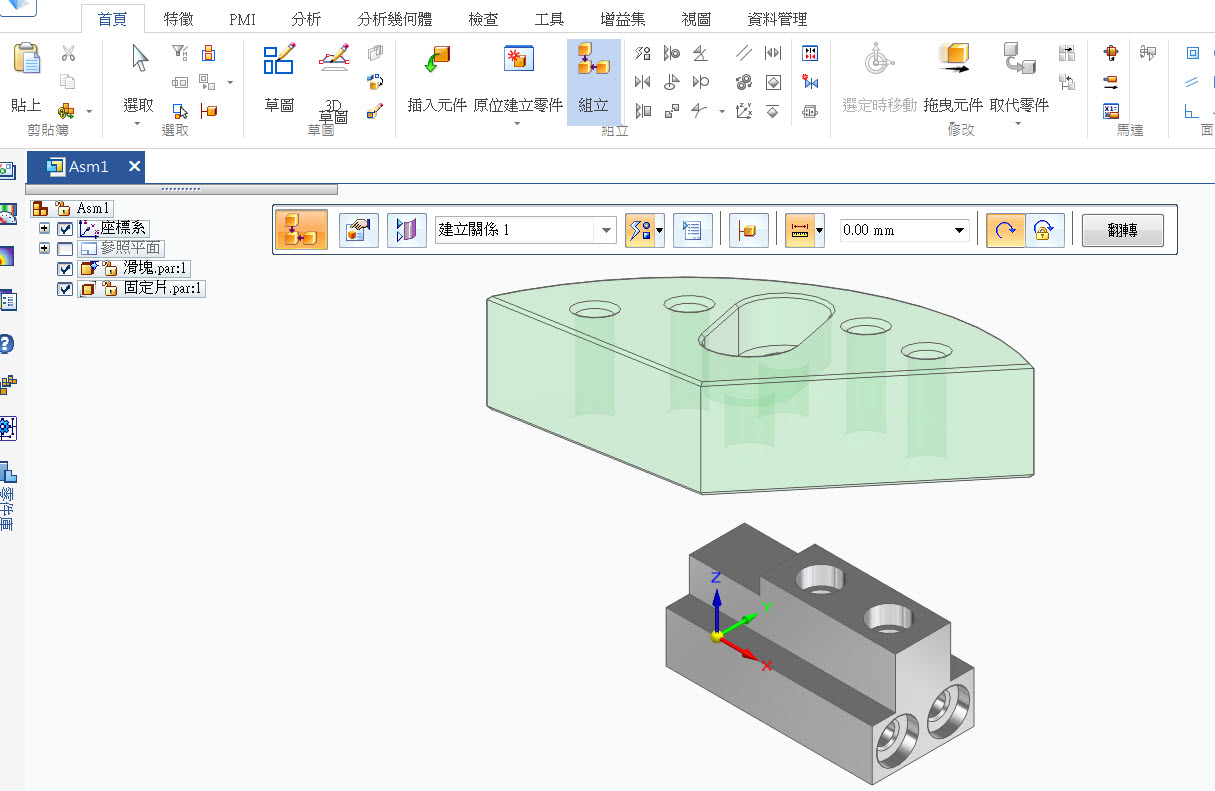

在組立件環境中,插入要裝配的零件或鈑件。

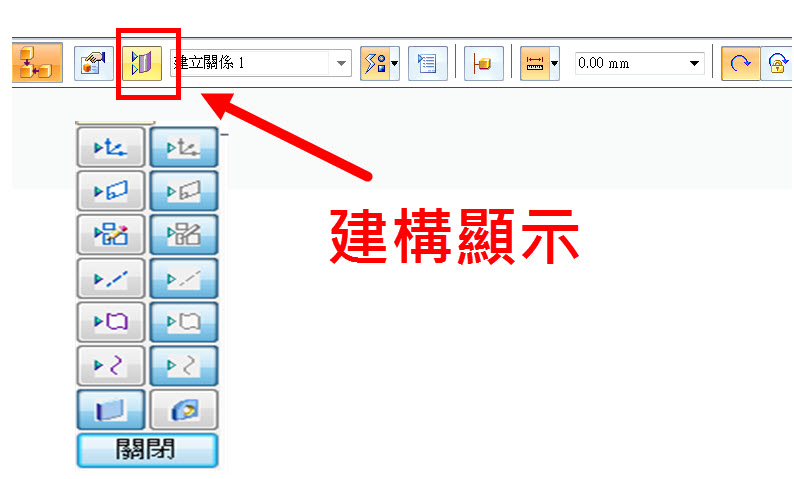

工具列的選項中,可選擇「建構顯示」、呼叫出選單,如下圖所示。

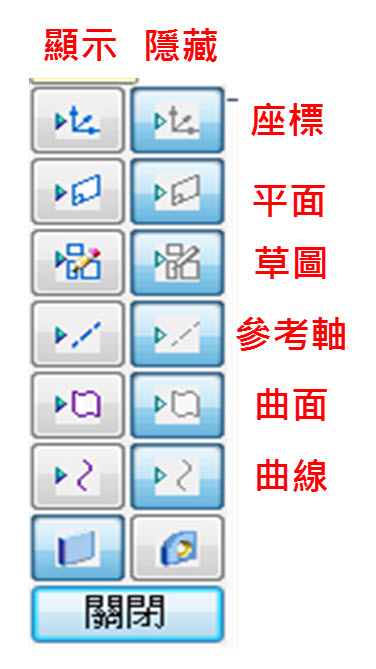

選單中可以針對(座標、平面、草圖、軸、曲面、曲線[B1])進行顯示及隱藏,搭配ctrl鍵可以複選多個選項。

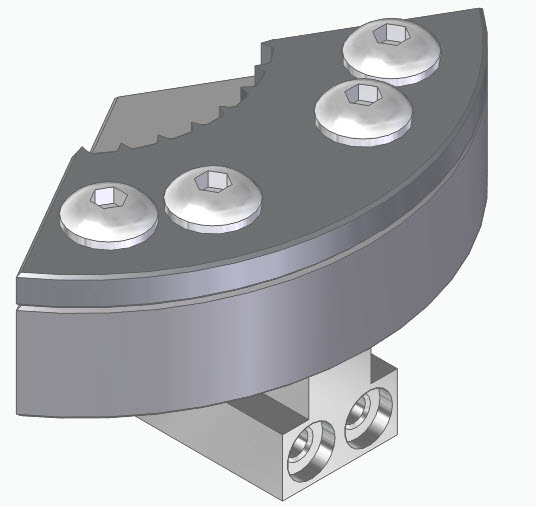

接著便可以使用顯示出來的「零件特性」進行裝配。
PS:如果此零件或鈑件有做簡化,也可以在表單最下處進行切換。
