Solid Edge 鈑金-建立焊接 – 2020/05/15

Posted by Monica
Category:

在鈑金設計的過程中,在現場的操作會遇到鈑金上需要焊接的情形,而在Solid Edge可以在鈑金上建立焊接,透過直接的圖示的方式與現場焊接人員進行溝通。以下將透過幾個步驟來說明如何在鈑金上建立焊接:

步驟1 步驟2 步驟3 步驟4 步驟5

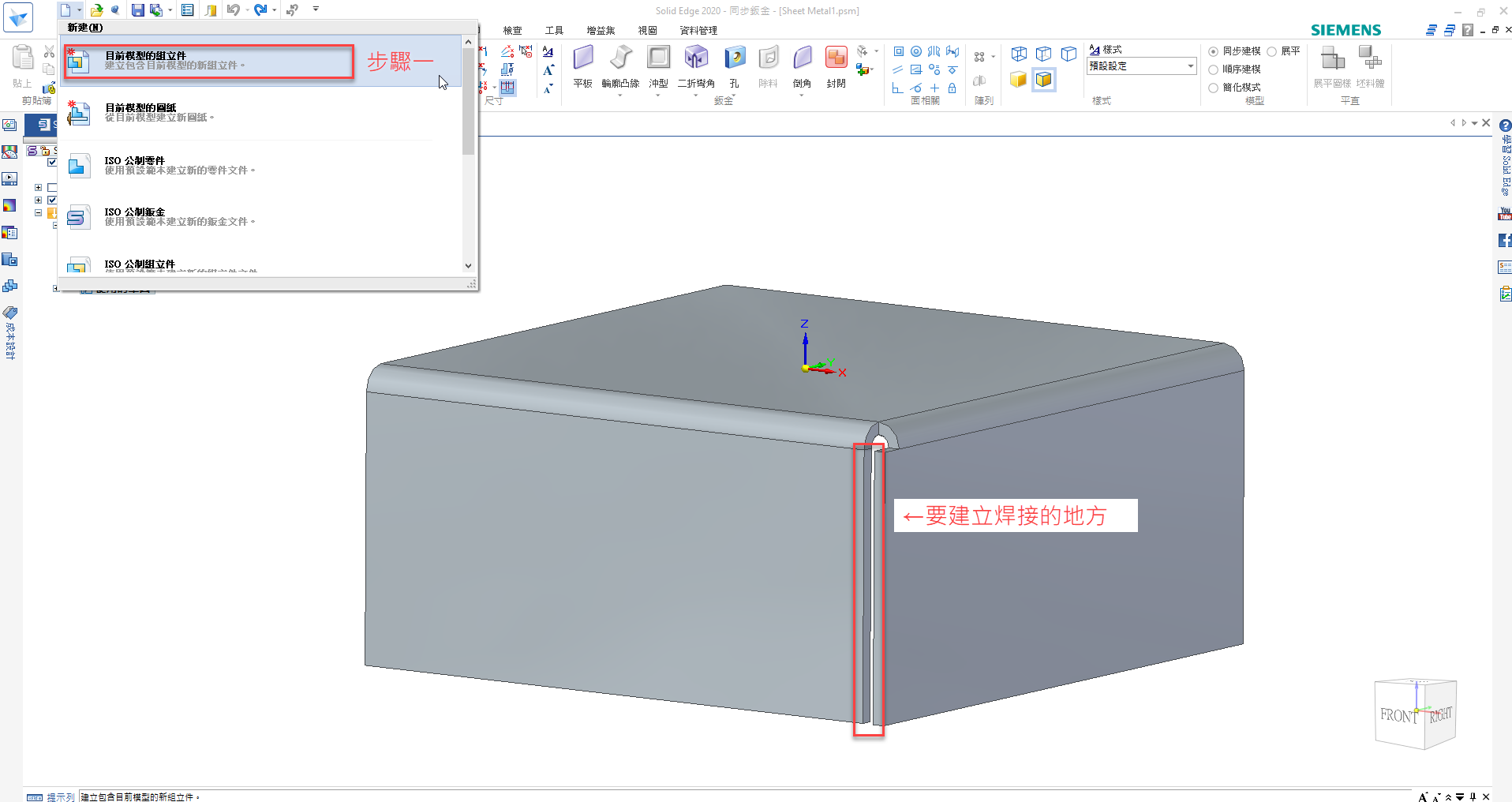

首先將需要建立焊接的鈑金件,建立新的組立件。

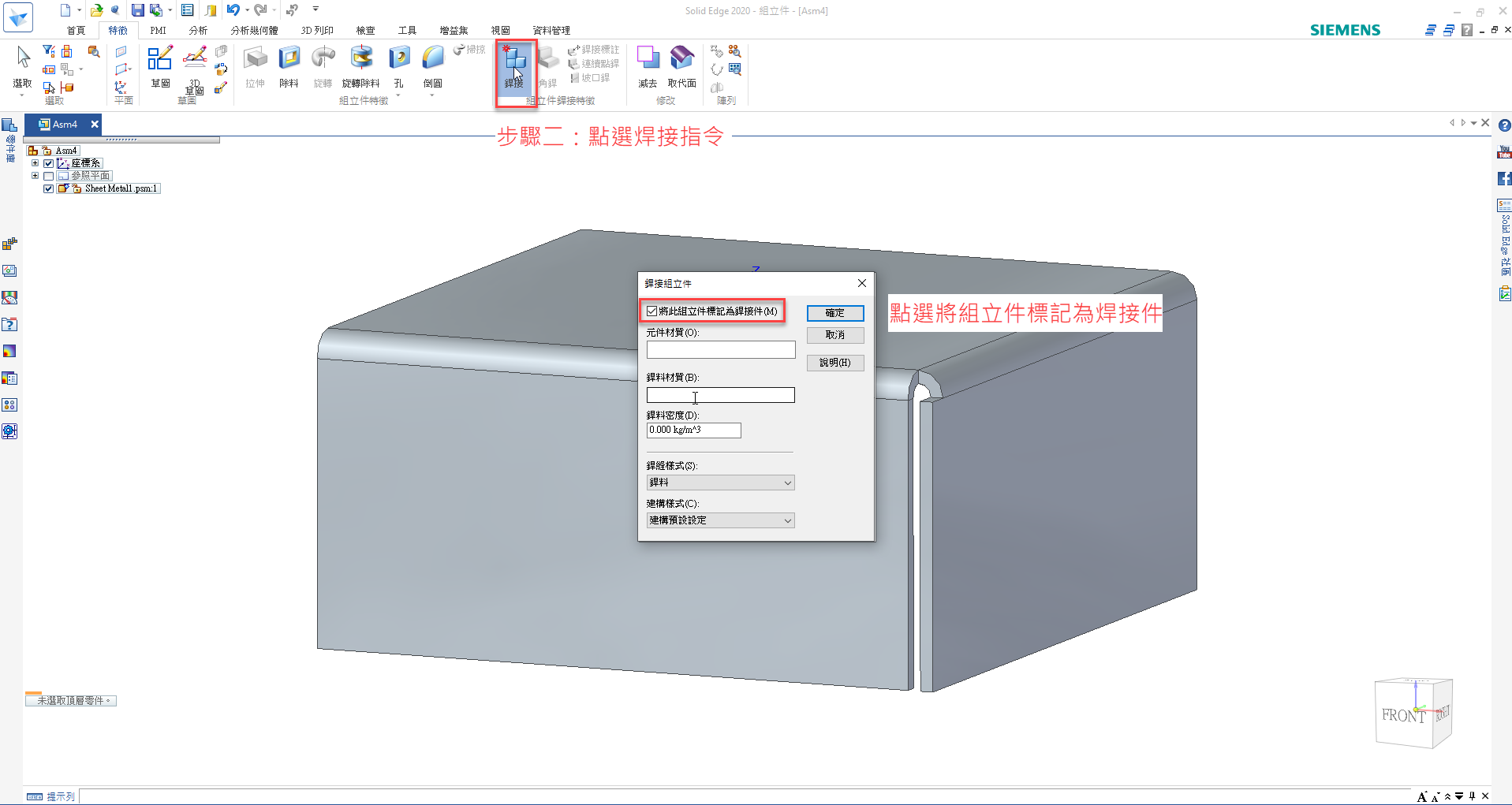

在組立件環境中找到特徵分頁>組立件焊接特徵>焊接指令
並將組立件標記為焊接件打勾,且可設定材質與焊接密度等等。

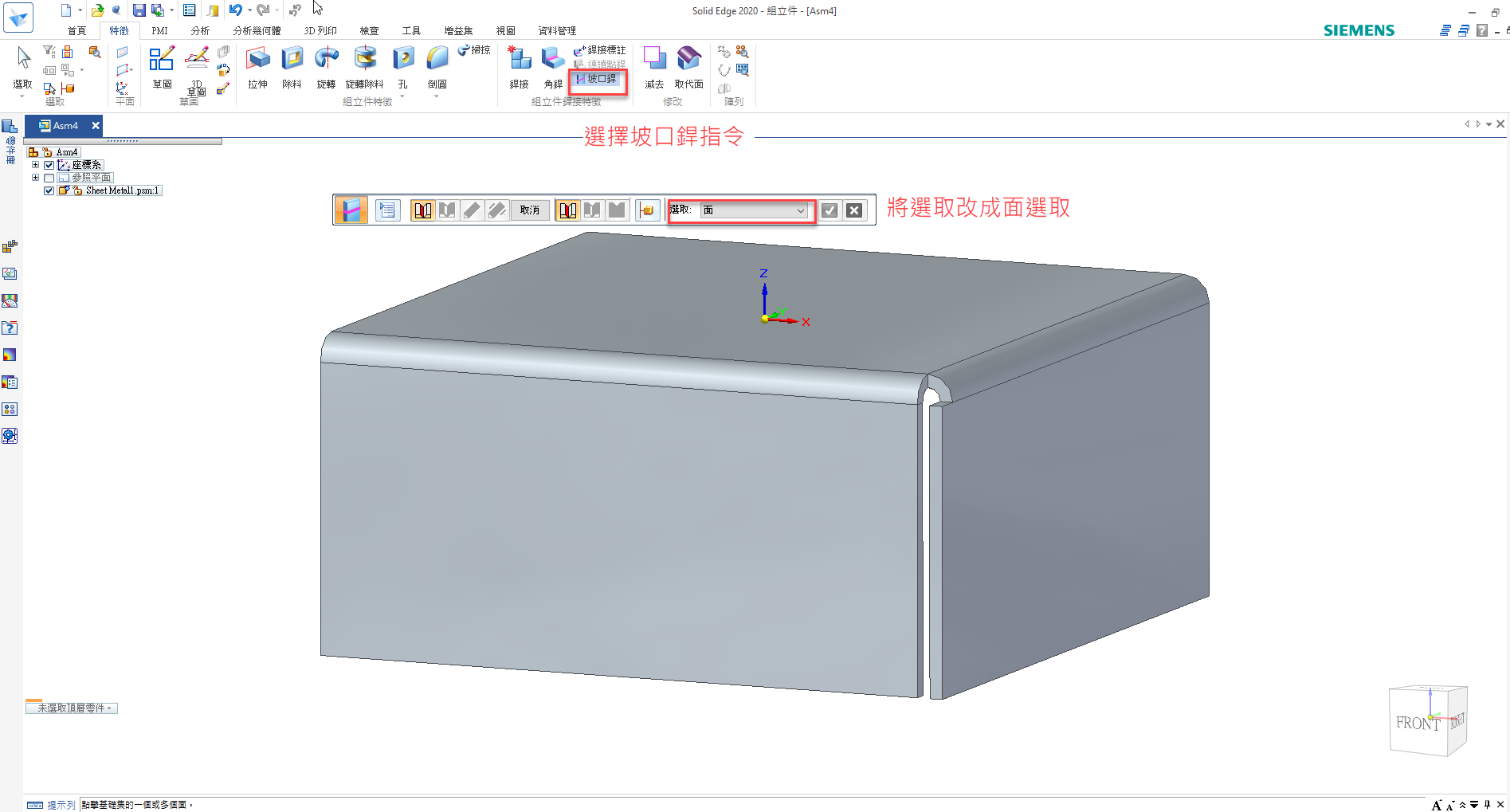

點選將組立件標記為焊接件後即可使用焊接的選項,點選坡口銲指令,並將選取改成面選取

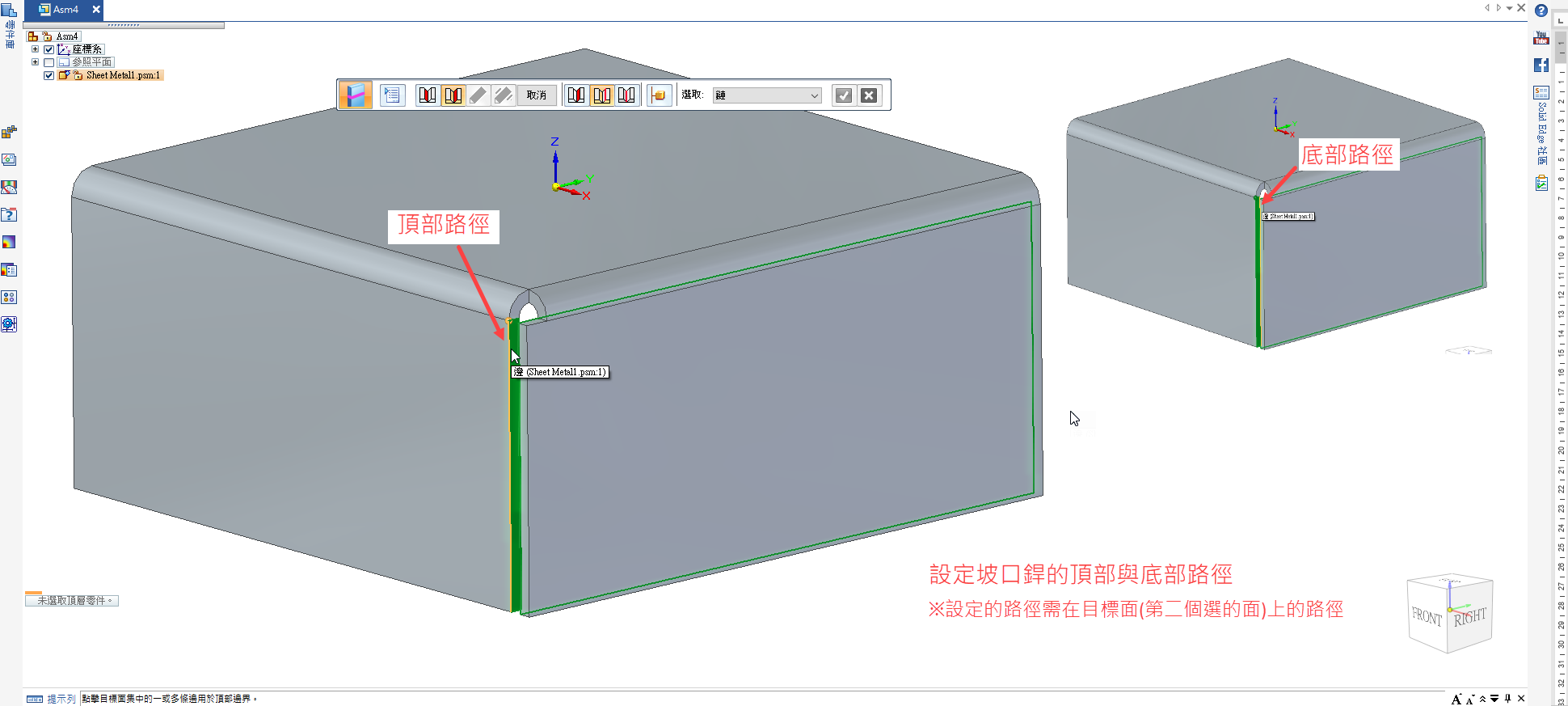

選擇要進行焊接的兩個相對應的面,並設定坡口銲的頂部與底部路徑。
※選面與選路徑都需要選一個確認一次。

※坡口銲的路徑需要為在目標面(第二個選的面)上的路徑。

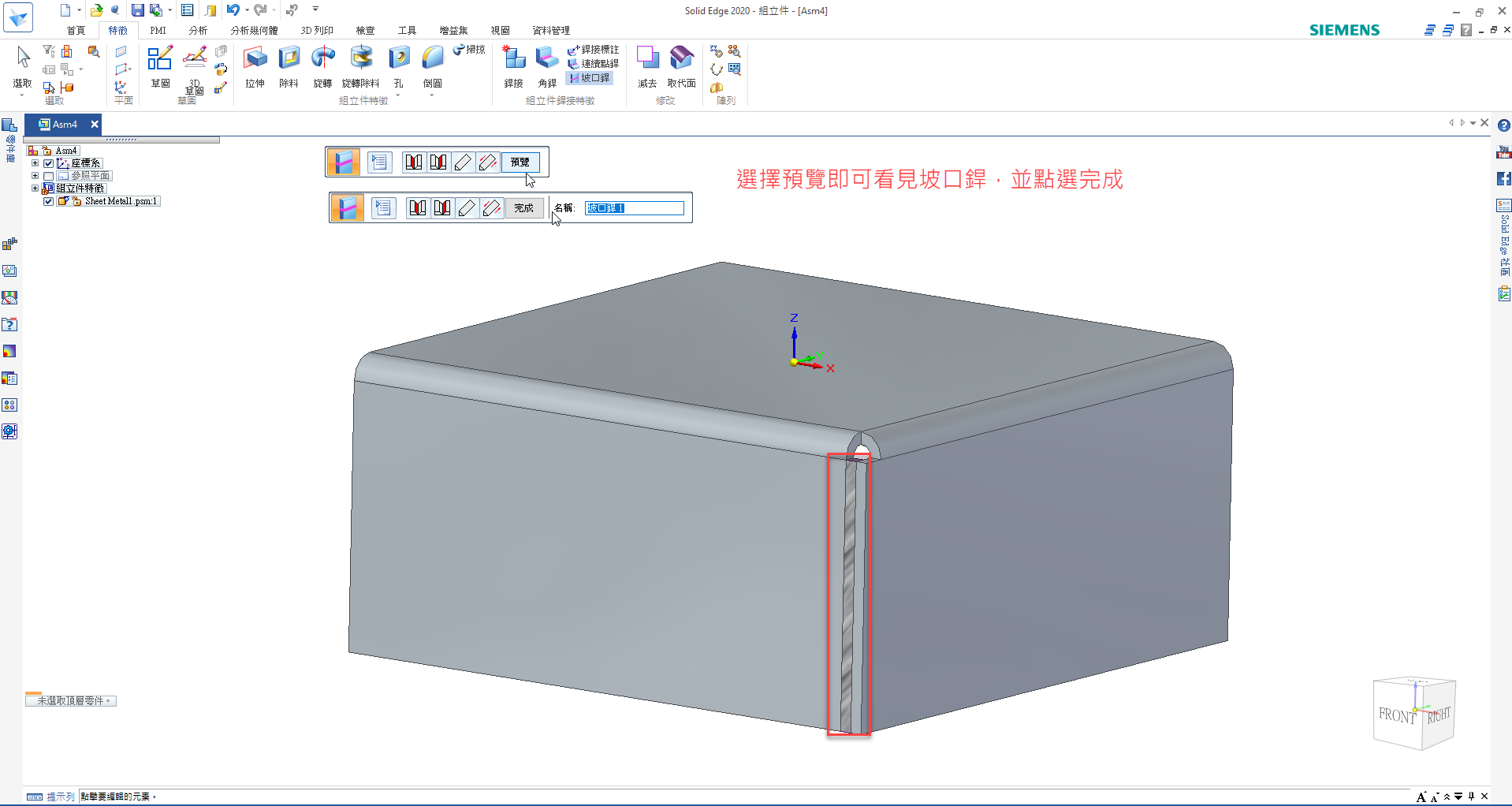

選取完成後,點選預覽即可看見坡口銲,並點選完成坡口銲的指令。
※完成坡口銲後可以在加入續點銲指令。
