Solid Edge 2019曲面_自動修剪功能 – 2018/12/28

Posted by Monica
Category:

當我們使用Solid Edge曲面建模或是逆向功能時會需要修剪大量的曲面,這部份常常花了繪圖人員大量的時間!但現在,在Solid Edge 2019裡已經有將曲面修剪功能做了很大的強化,可以將使用者頻繁在曲面修剪的大量時間節省下來!

步驟1 步驟2 步驟3

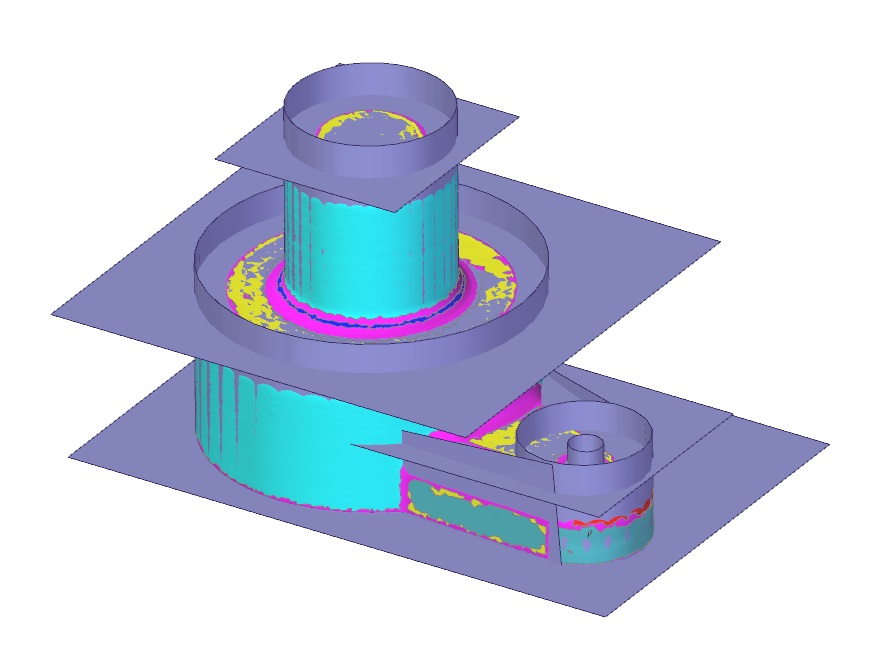

如圖,在此逆向檔案裡面,我們已經製作了很大量的曲面出來,如果要一塊一塊修整勢必要花上一些時間。

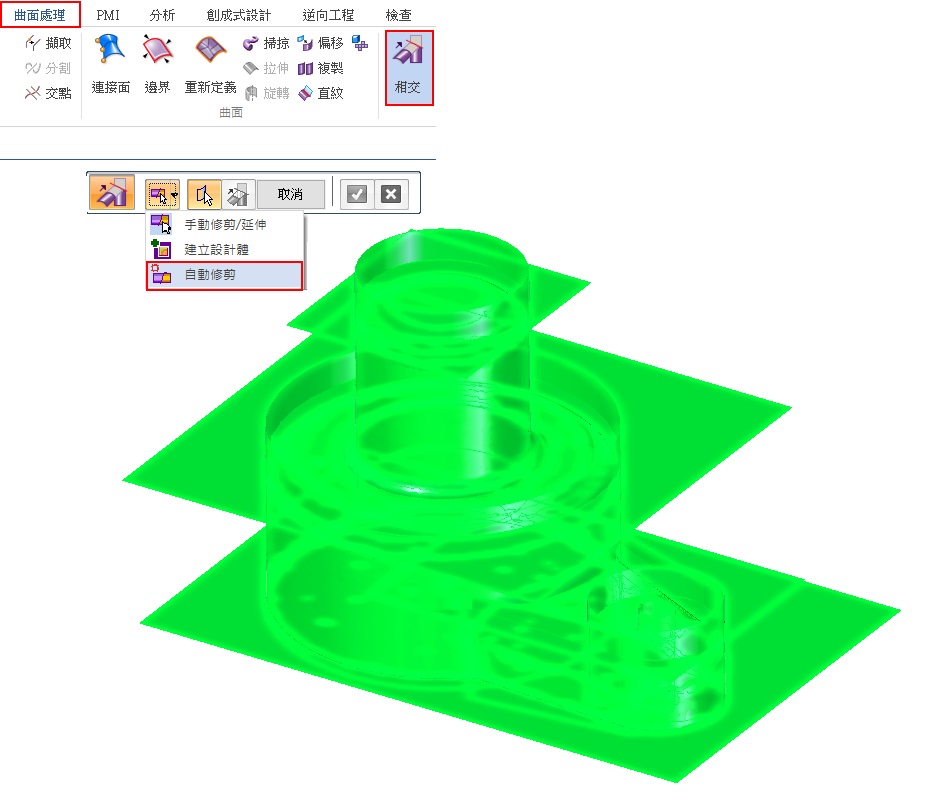

使用Solid Edge 2019裡>曲面>相交 指令,框選全部曲面並在對話框內選擇"自動修剪"。

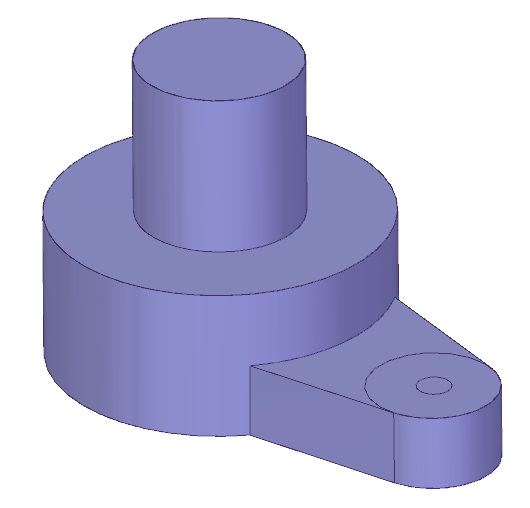

指令完成後,就可以發現曲面多餘延伸出來的長度已經被修整完畢了,所以Sold Edge 2019的曲面修剪強化真的有節省很多時間噢!!

王中良 Tendy Wang
