Solid Edge ST10 Viewer(檢視器)與免費2D工具(2D Drafting) – 2017/11/24

Posted by Monica
Category:

Solid Edge已將Viewer(檢視器) 及 2D Drafting(免費2D工具) 整合在ST10 中,無須額外安裝檢視器軟體,即可免費Viewer圖、量測及2D繪圖。

步驟1 步驟2 步驟3 步驟4 步驟5

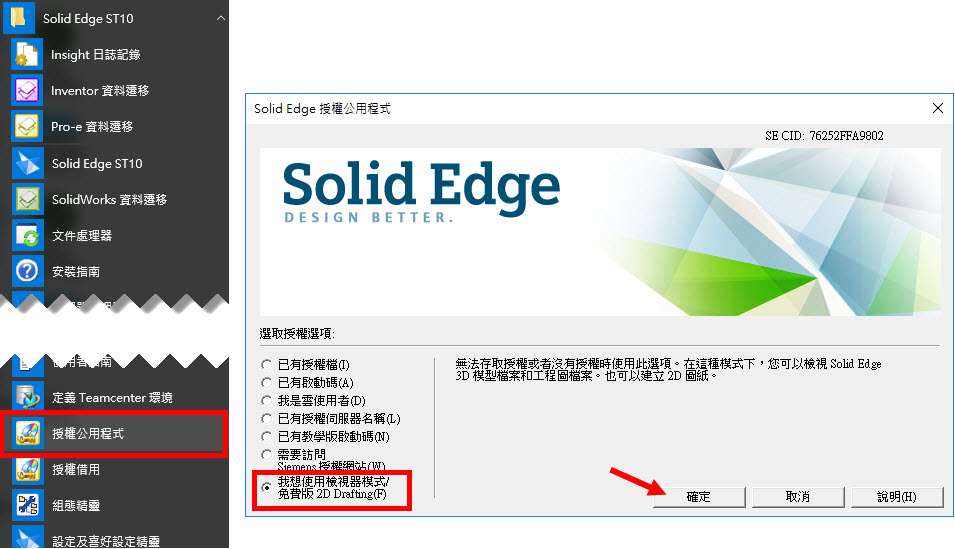

安裝完Solid Edge後,利用「授權公用程式」→選擇「檢視模式/免費版 2D Drafting」。

開啟Solid Edge,啟動畫面如下。

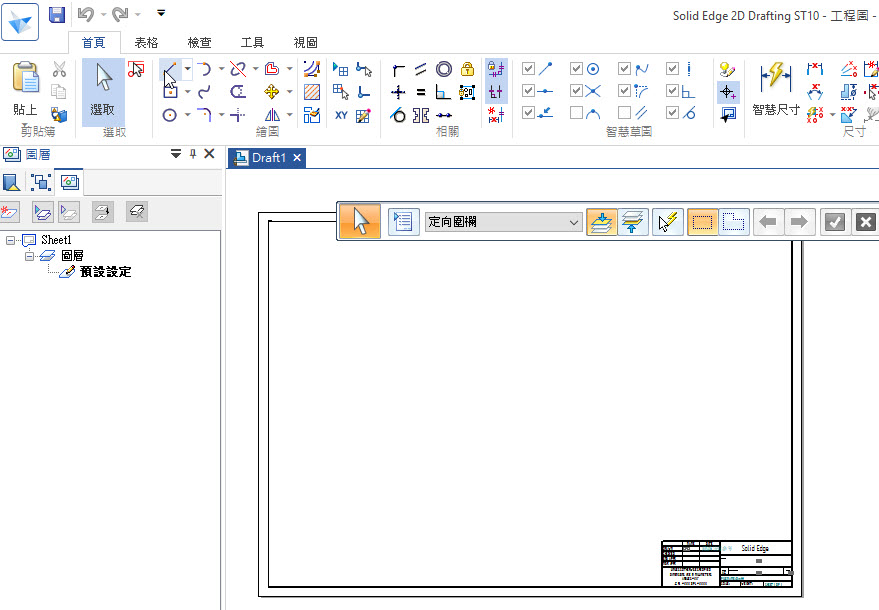

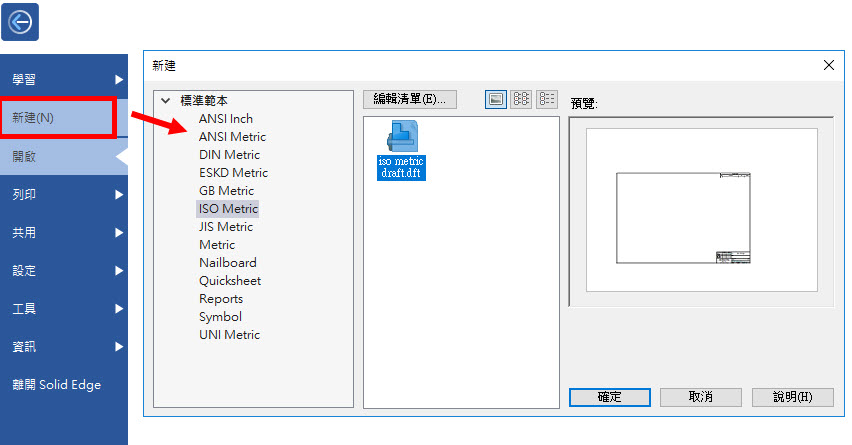

「新建」圖紙→ 即可進行 2D繪圖。

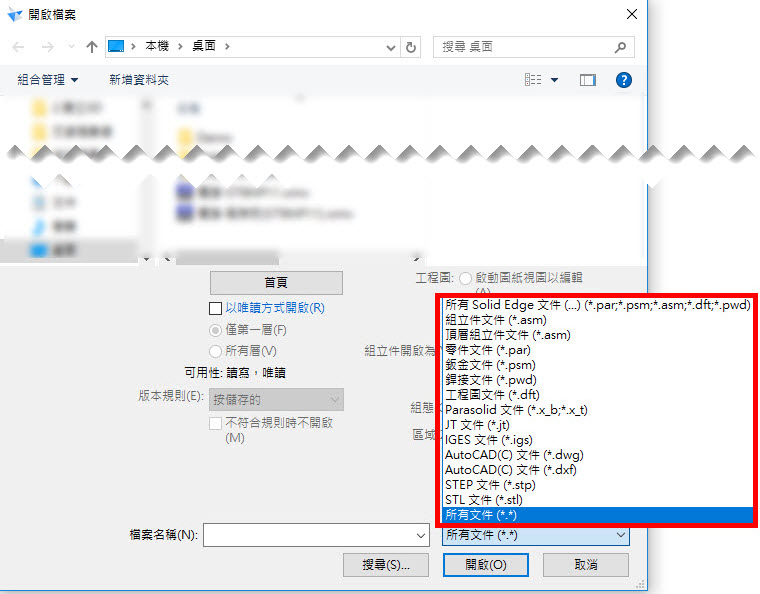

「開啟檔案」,不僅Solid Edge格式可開啟;中繼檔格式,如: x_t、stp、igs,皆可讀取並開啟。

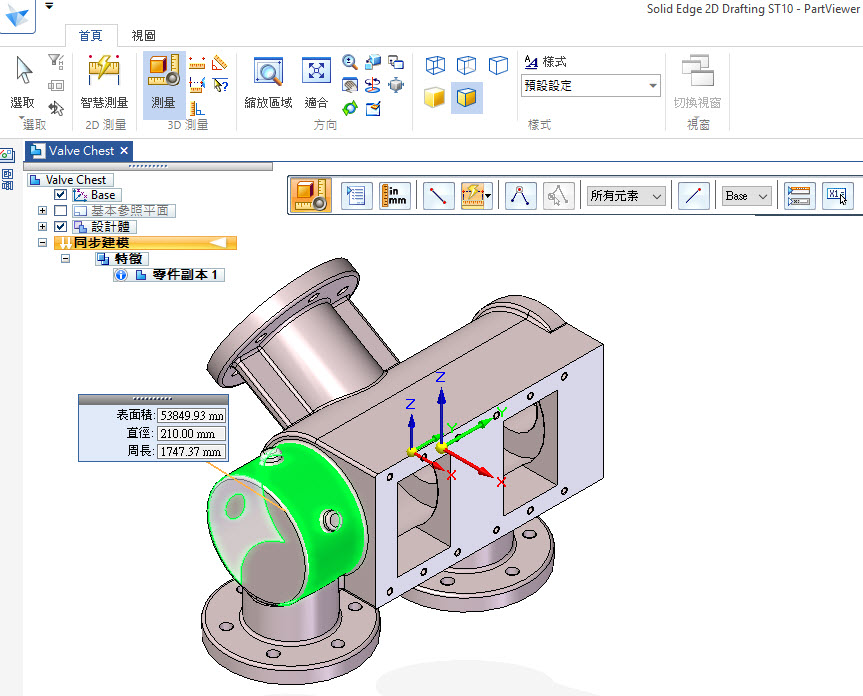

開啟檔案後,即可進行Viewer圖與量測。……(完)。
