網格體如何快速重新劃分網格 – 2021/11/26

十一月

Posted by Monica

Category:

當遇到網格體的網格分布不均勻時，為了讓後續逆向作業變簡單，可以在Solid Edge先進行自動調整網格分佈與大小。

* Solid Edge Classic模組(含以上)

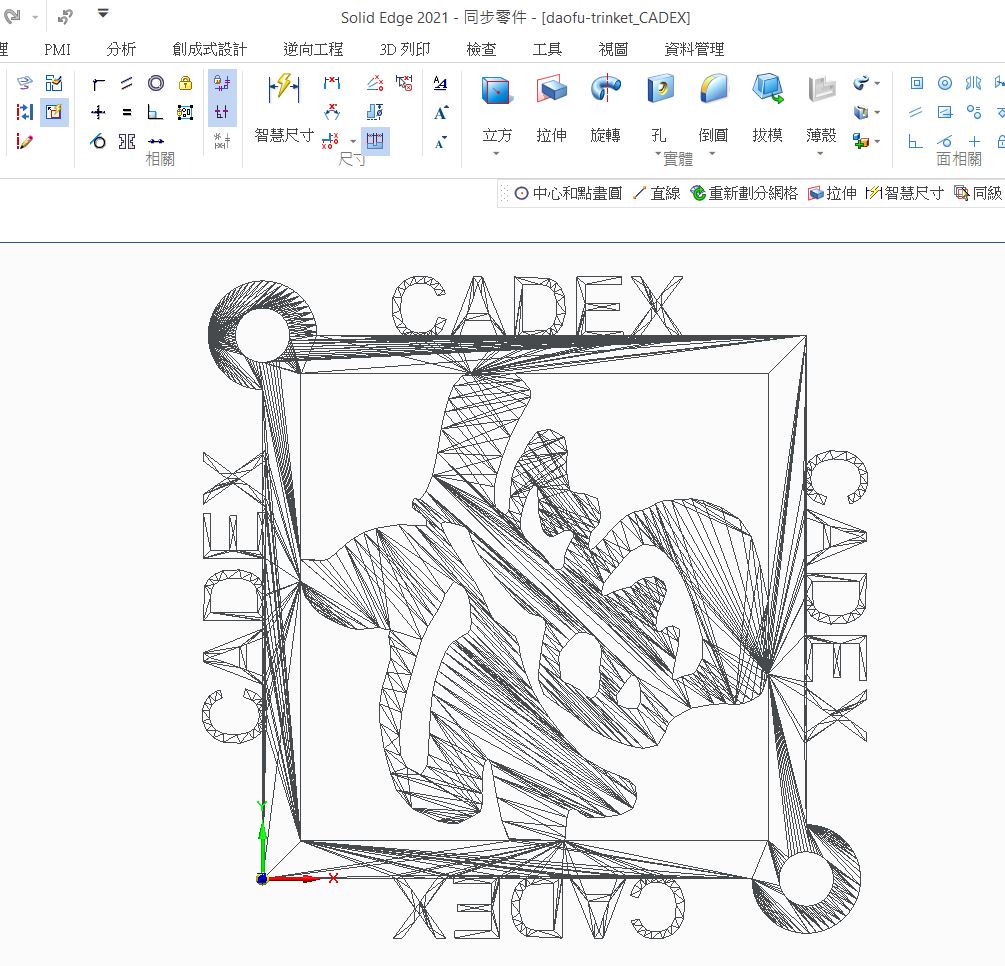

首先我們開啟網格體檔案(附檔名為STL型態)，此時您可以看到網格分佈狀態並不佳。

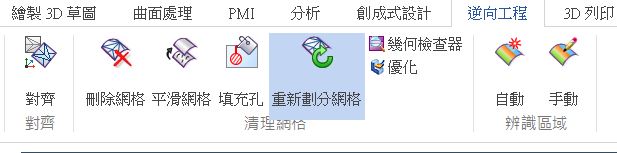

切換到「逆向工程」分頁，執行「重新劃分網格」。

出現指令條後框選要重新劃分網格的模型。

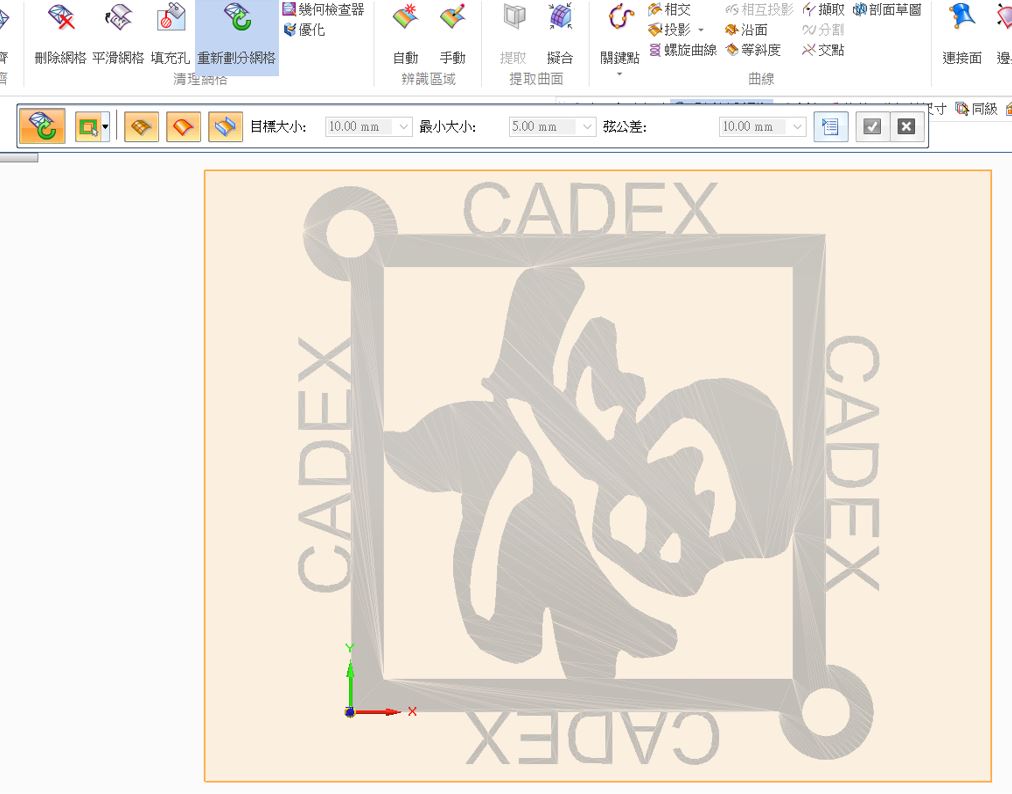

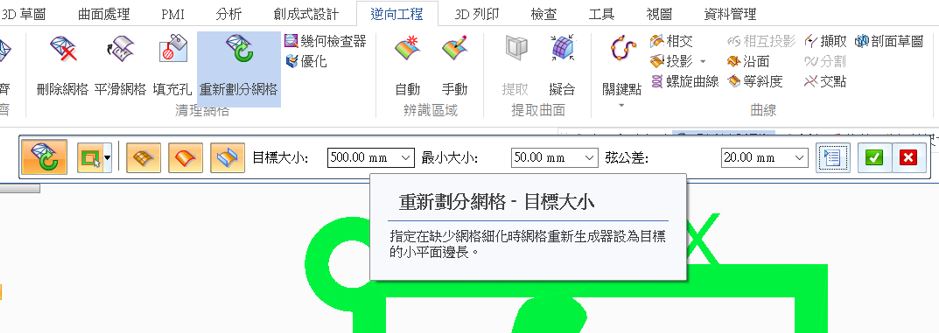

輸入重新劃分後所希望的目標大小、最小大小與弦公差後點擊接受。

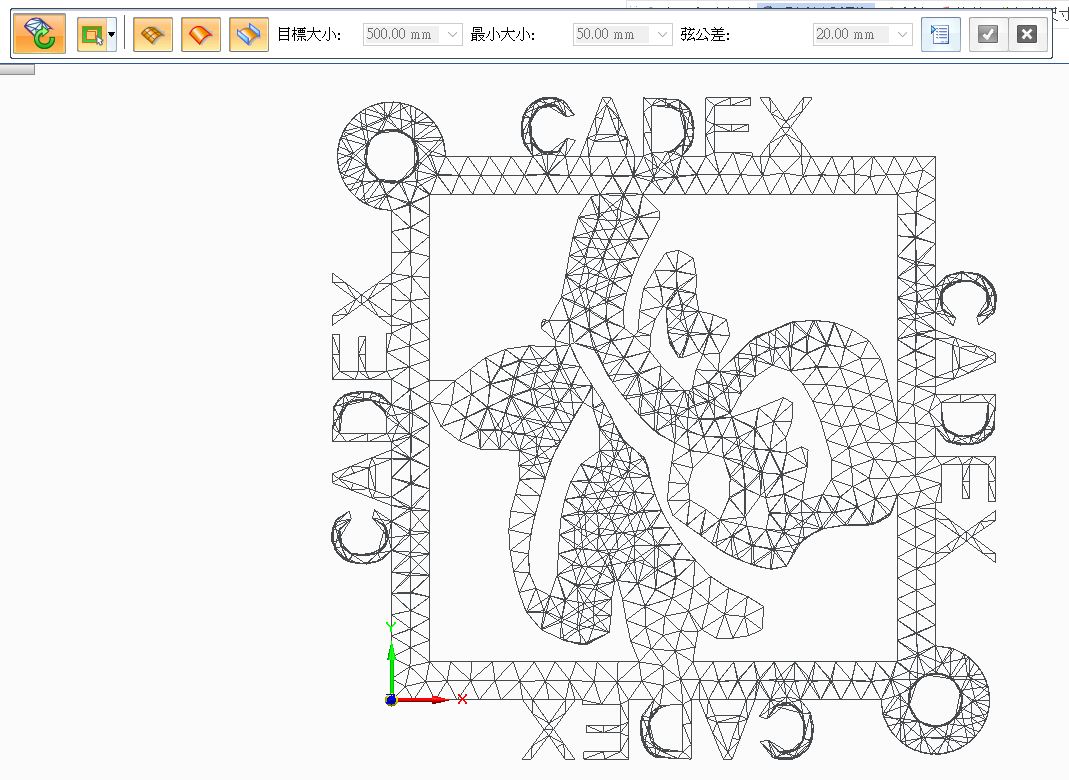

接著，Solid Edge會重新計算並劃分新的網格大小。

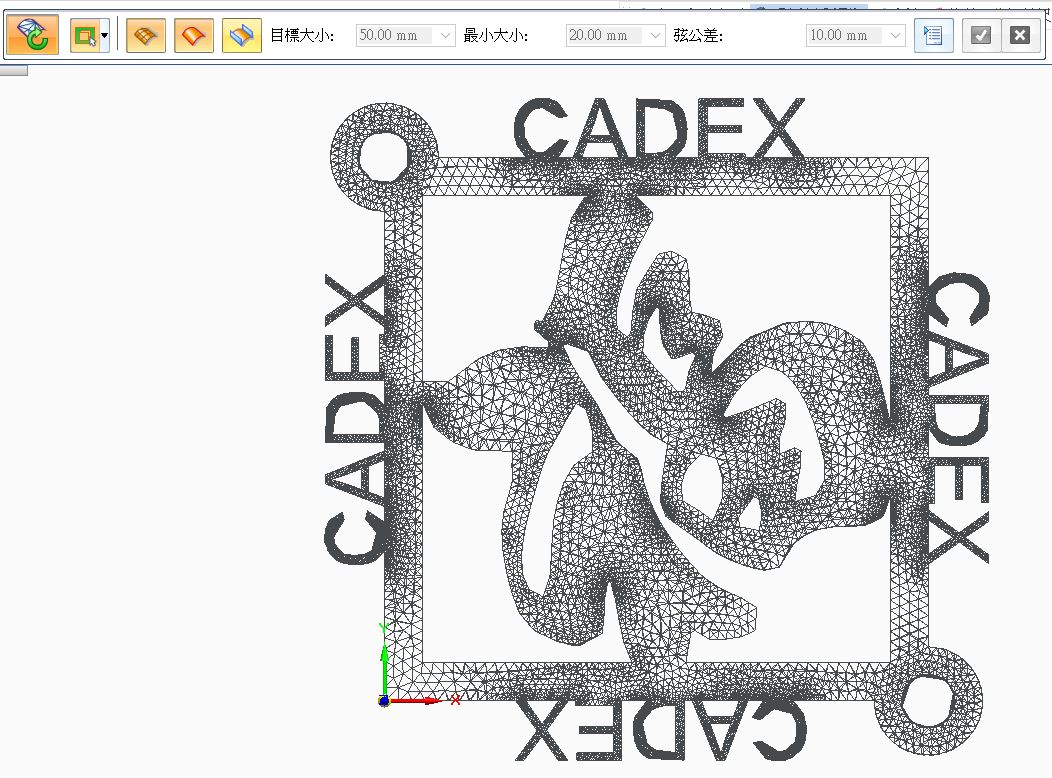

不滿意一樣可以再重新劃分喔。…(完成)
