Hole_Making_孔辨識座標翻轉操作方式 – 2020/09/29

九月

Posted by Monica

Category:

Solid Edge CAM Pro(NX CAM) 需使用孔辨識加工，辨識正反面沉頭孔或多階層孔，需在同一面完成最小徑倒角或鑽孔，會遇上辨識座標方向相反的問題，可參考以下操作完成翻轉座標。

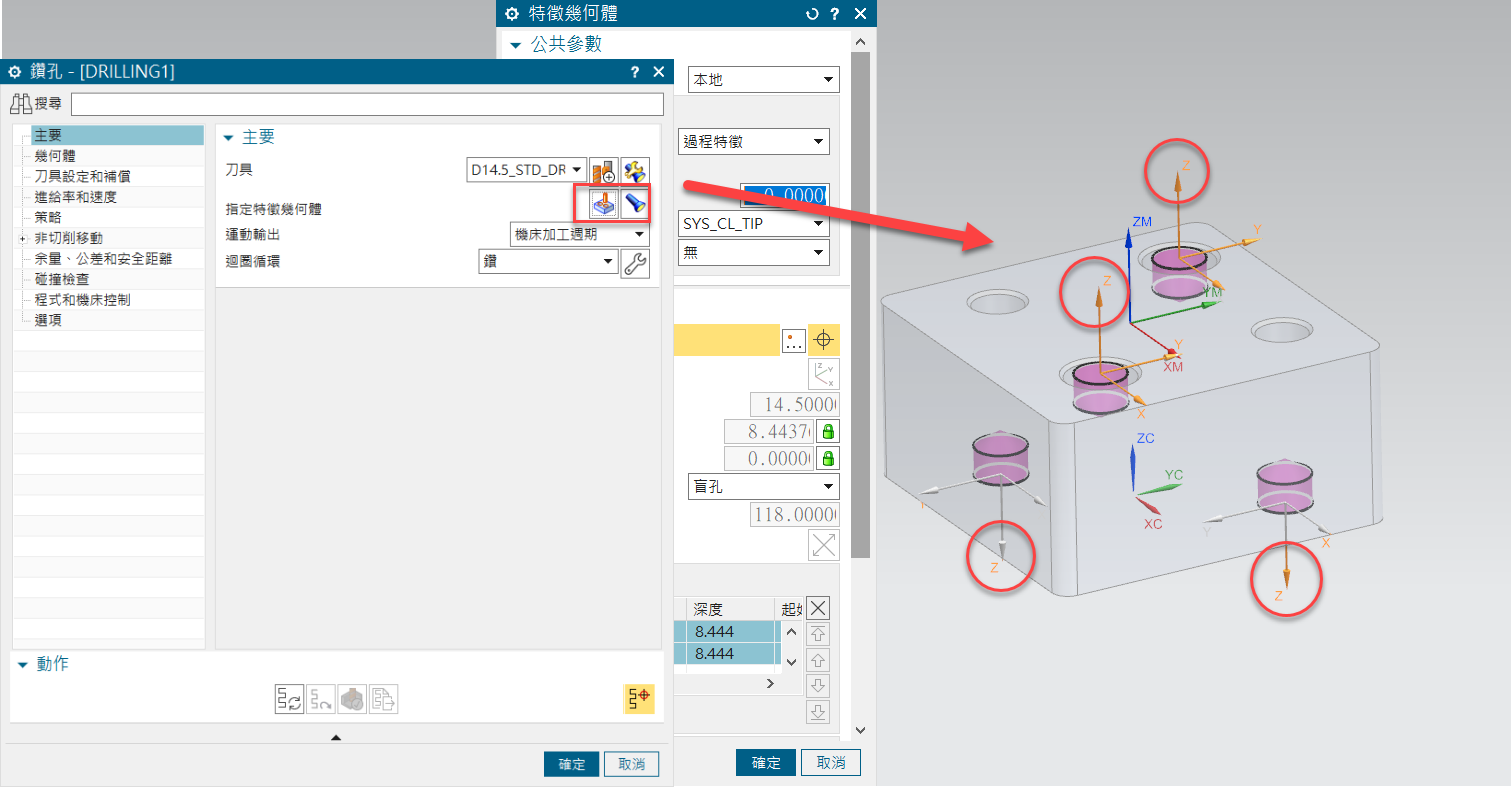

當工件正反面有不同方向沉頭孔，使用Hole_Making辨識孔位時，會產生加工方向不一致的問題。

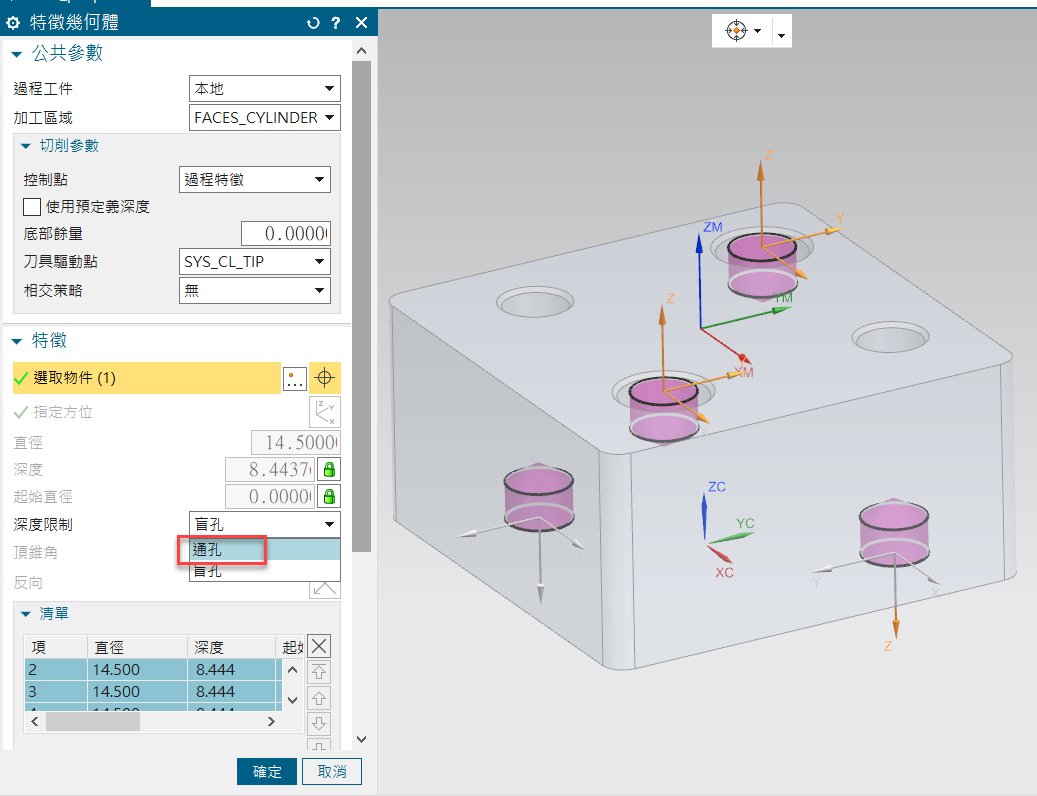

將清單內項目全選，在深度限制選取通孔。

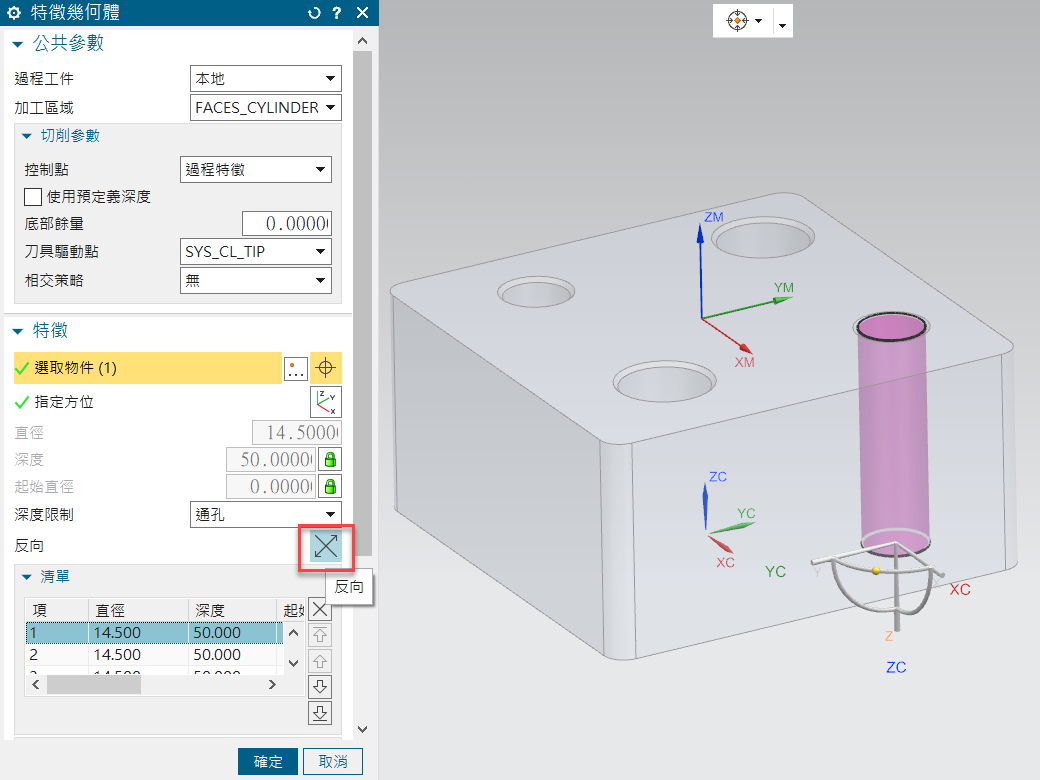

將需要翻轉的座標選取反向。

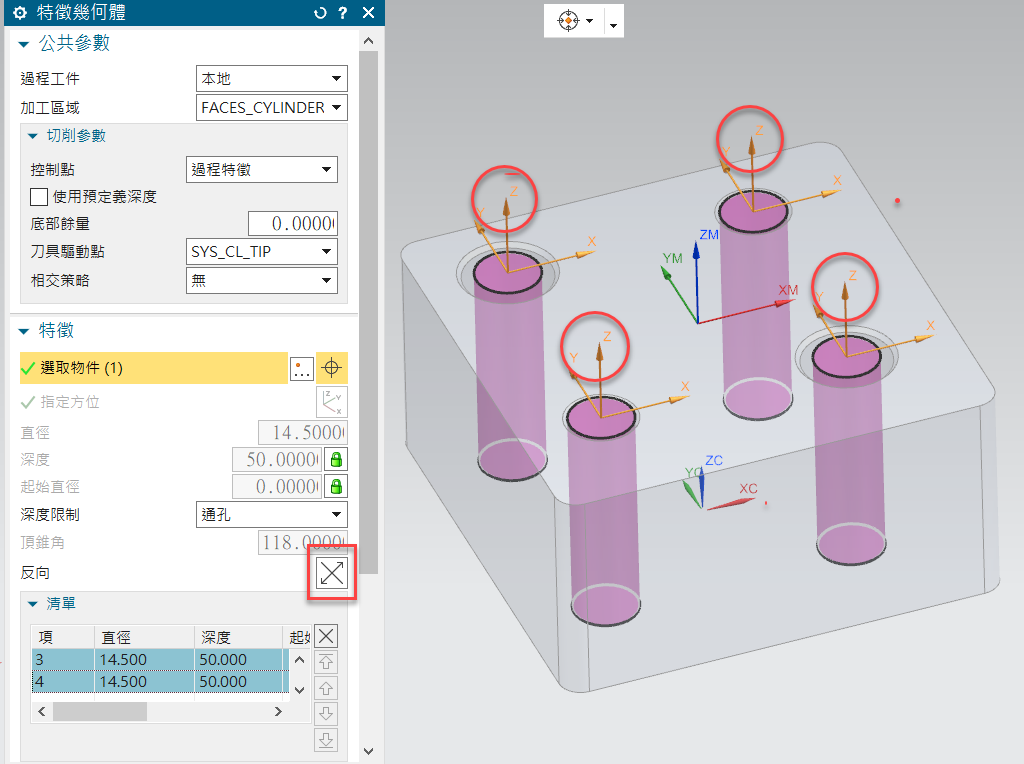

確認加工面孔辨識體，座標朝上。

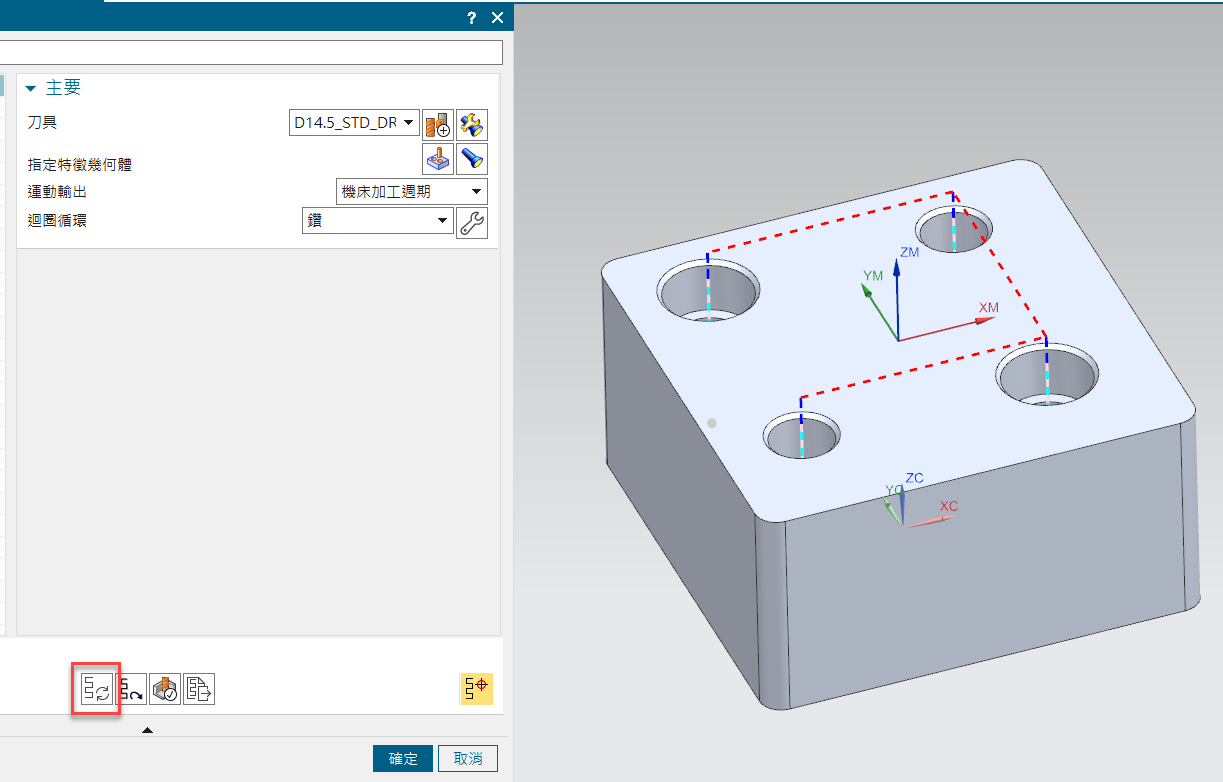

確定後，產生後即完成孔辨識座標翻轉。

蕭浩偉 Eric_Hsiao
