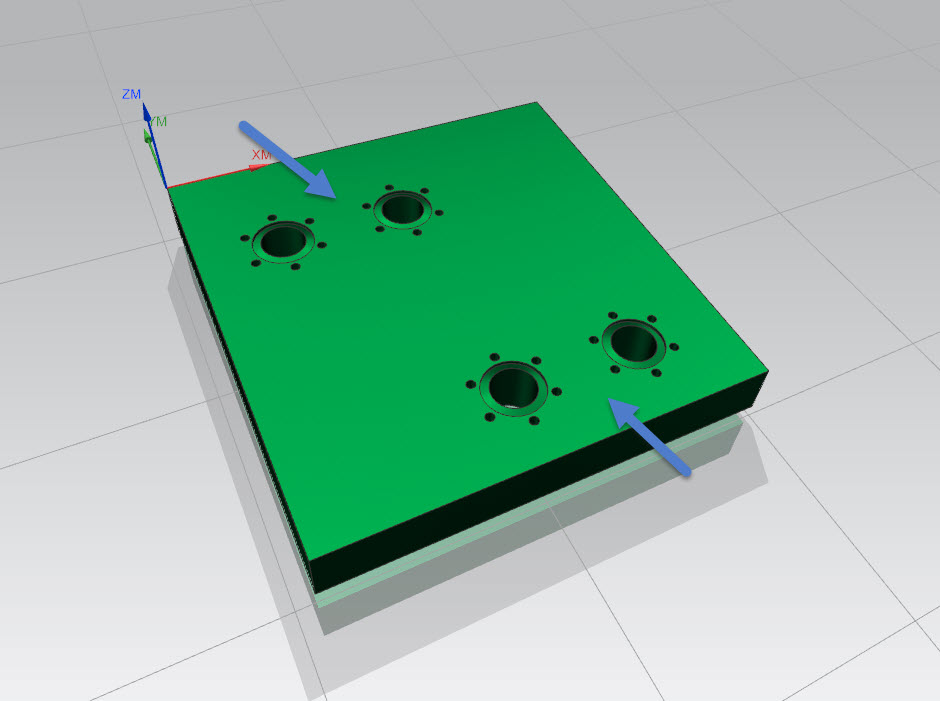

圖中零件有四處加工特徵是一樣的，但其中兩處特徵位置要量測不易。

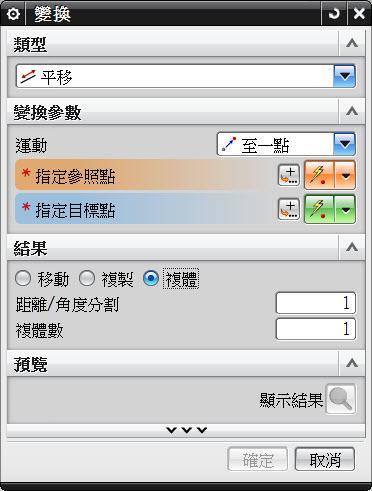

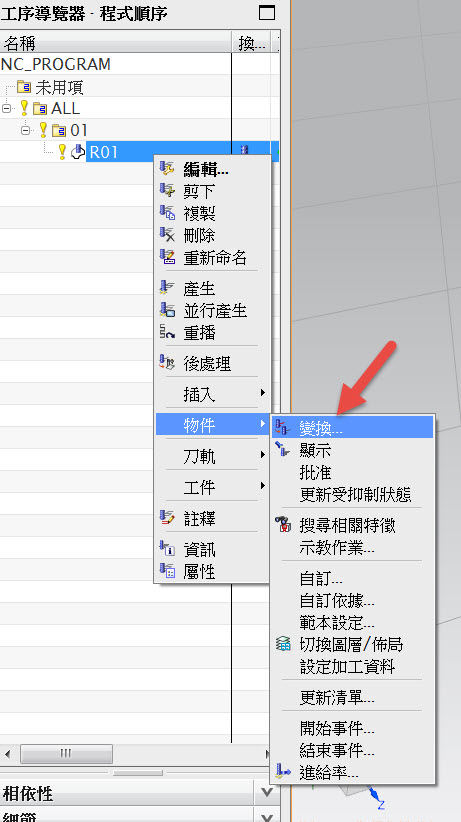

在NX ”工序導覽器” 中→ 選擇所需程式，按滑鼠右鍵→物件→變換，然後在”類型”中，選擇”平移”→”運動” 模式切換到 ”至一點” (如圖示)

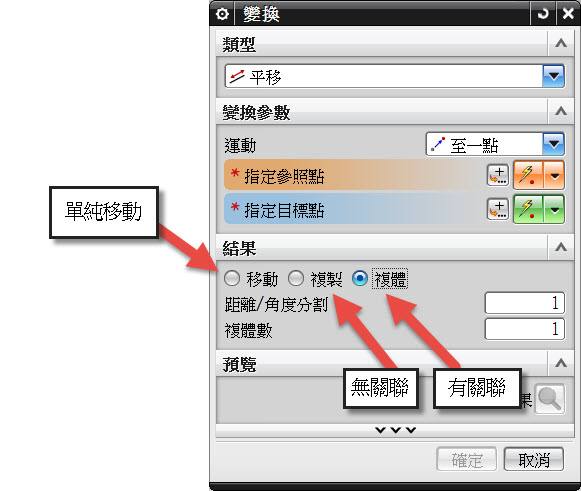

在”結果”選項中，可依照個人需求設定。
※ 移動：是將原程式移動。
※ 複製：複製出的程式會沒有關聯，如改變原程式參數等選項，複製出的程式並不會改變。
※ 複體：複製出的程式會有關聯，如改變原程式參數等選項，複製出的程式會連同改變。
※ 複體數：為所需程式數量

在功能”運動”選項中

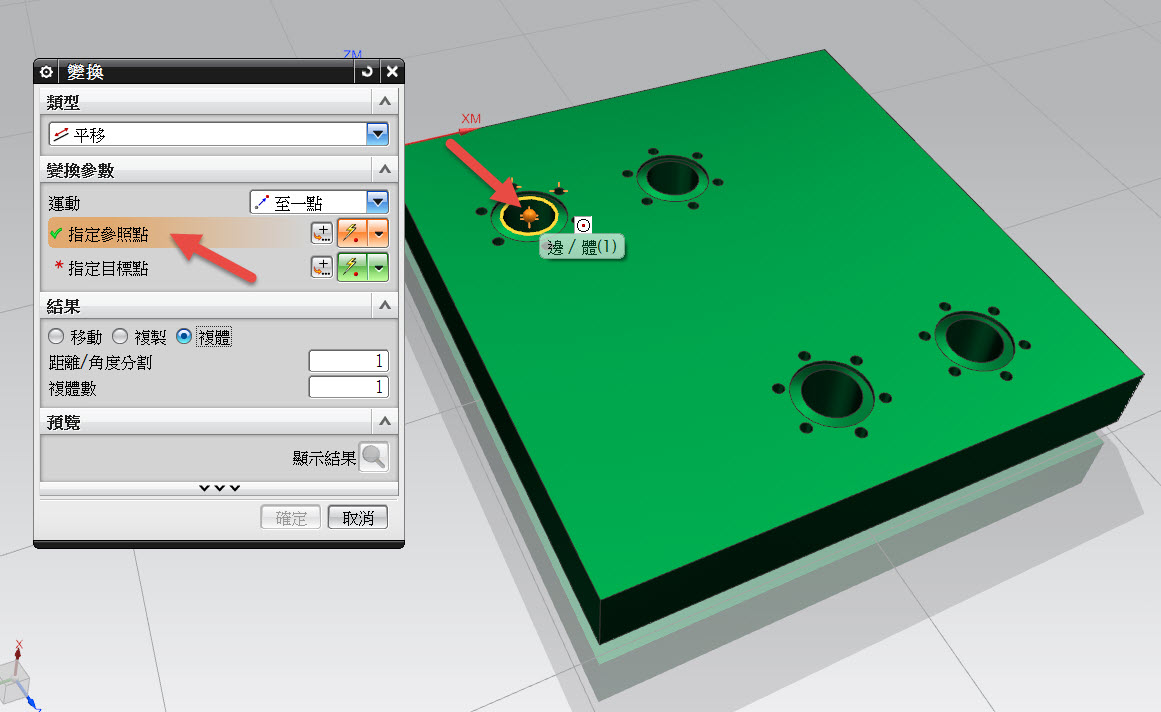

※ 指定參照點：是原程式的基準，圖示為原特徵，選圓心。

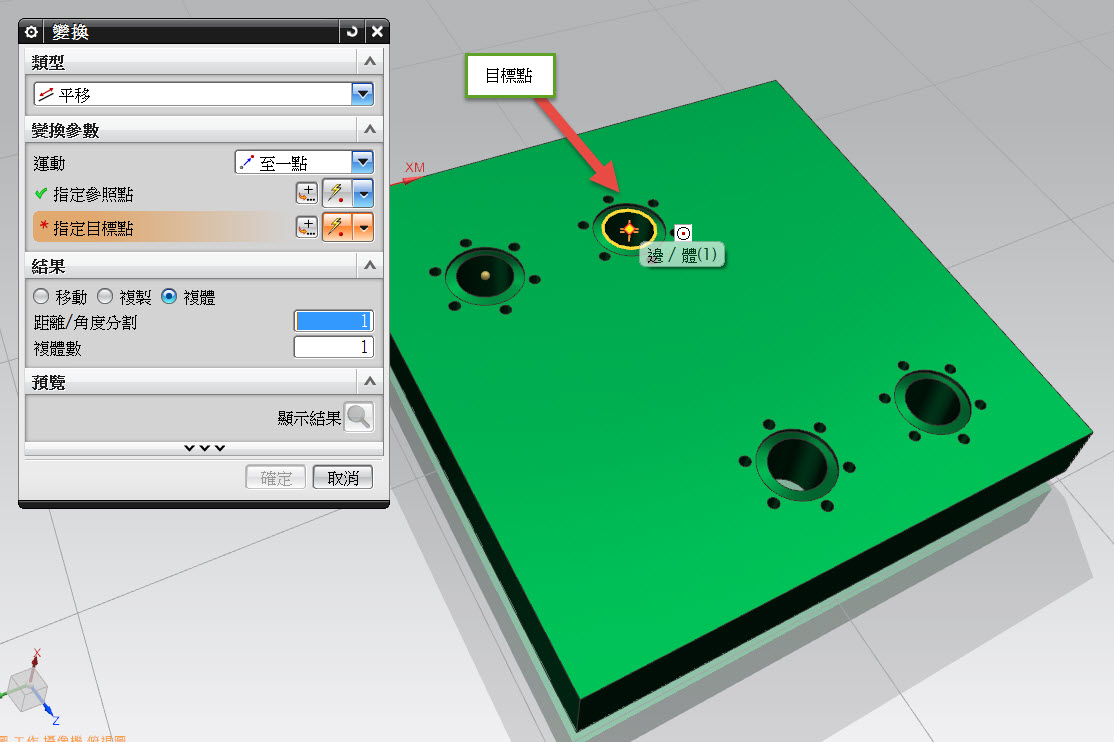

※ 指定目標點：是要到目標的位置，圖示為到目標特徵的圓心。

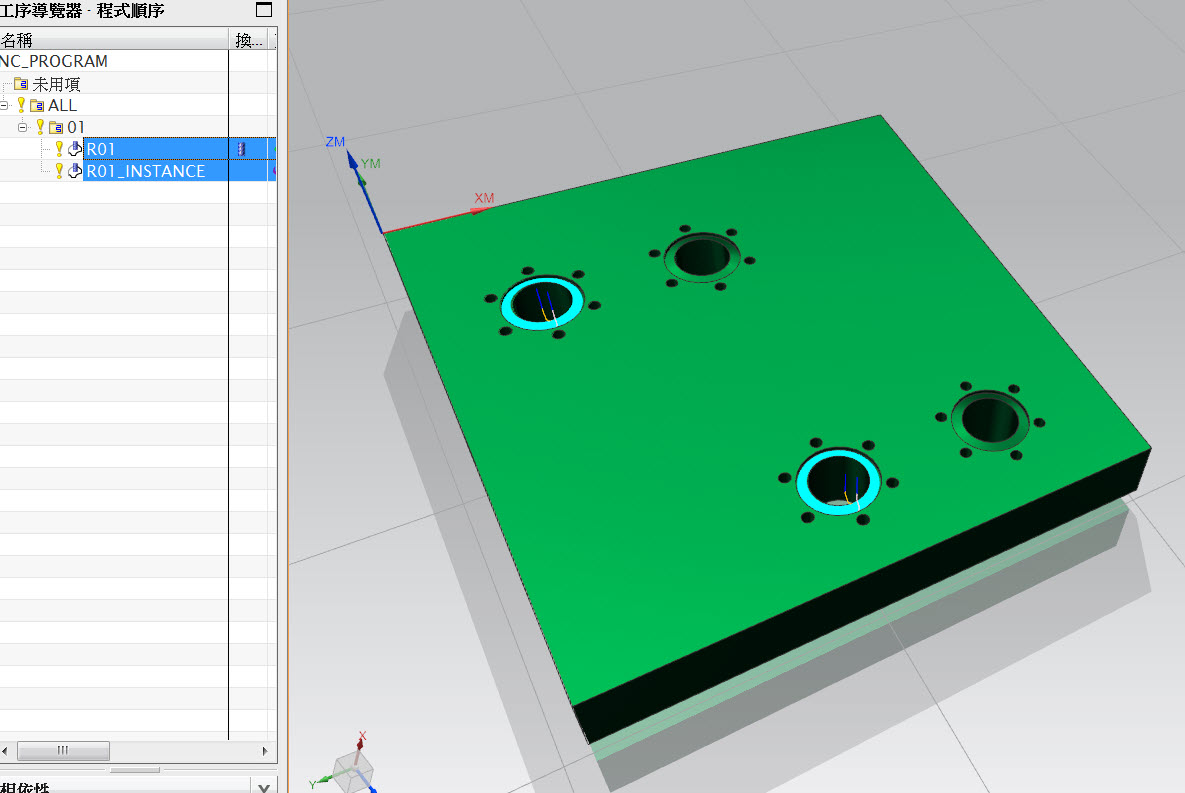

※ 我們這樣已經完成一條程式了。

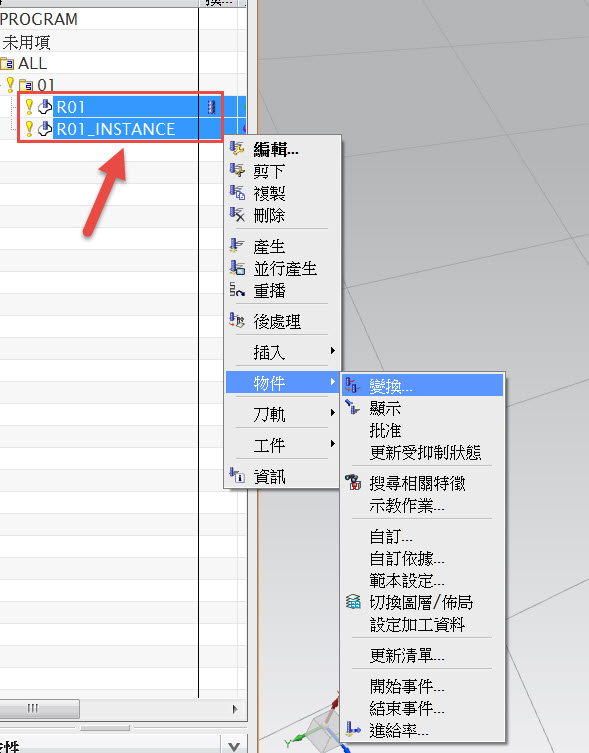

接下來重複步驟1.的順序，但按住鍵盤Ctrl，一次選擇兩條程式。
NX ”工序導覽器” 中→ 按滑鼠右鍵→物件→變換，然後在”類型”中，選擇”平移”→”運動”模式切換”至一點”(如圖示)

在功能”運動”選項中
※指定參照點：是原程式的基準，圖示為原特徵選圓心，

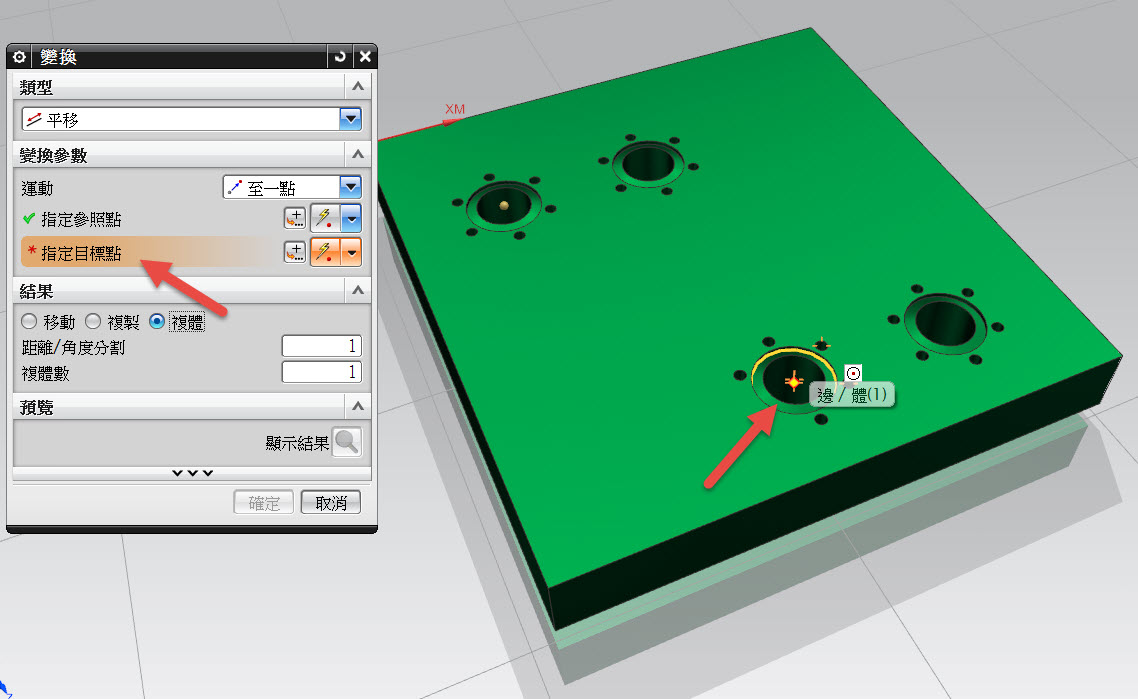

※指定目標點：是要到目標的位置，圖示為到目標特徵的圓心。

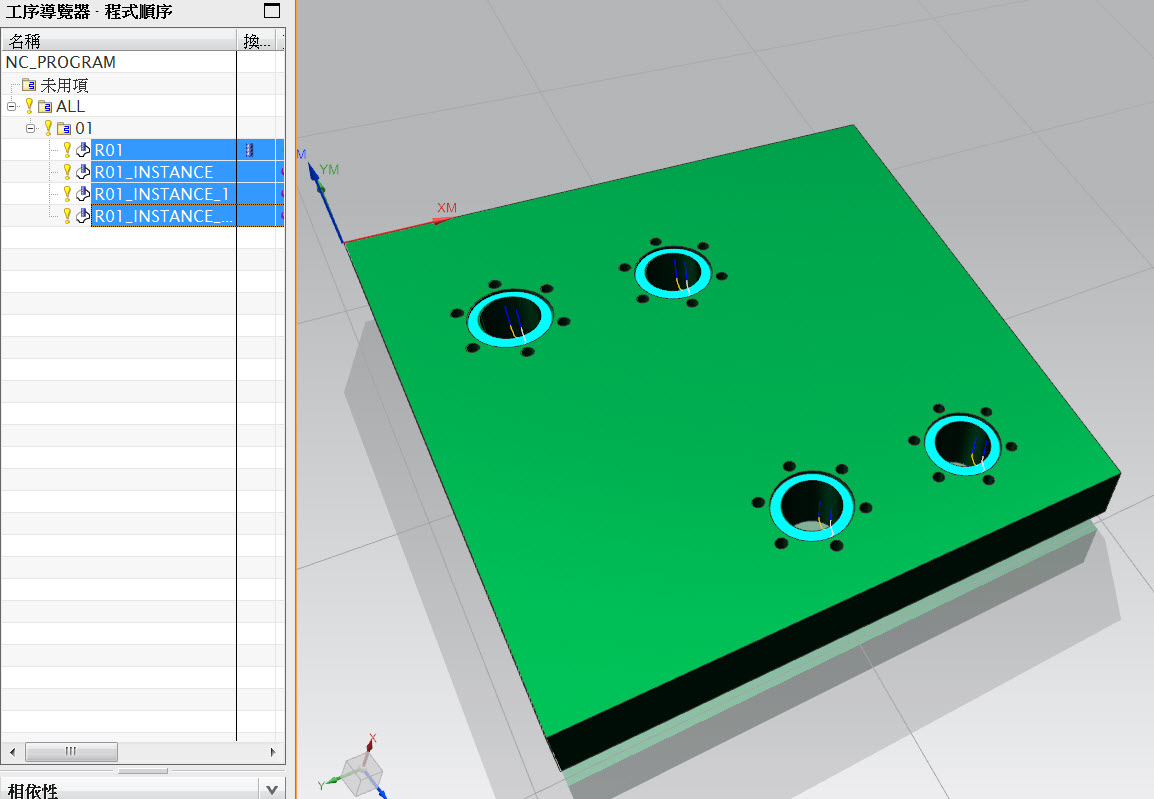

完成！！
