有時我們開「外來檔」，開 “英制" 檔案，想轉 “公制" 時, 我們可利用內部設定或指令提示符，來將檔案轉換成你想要的單位。

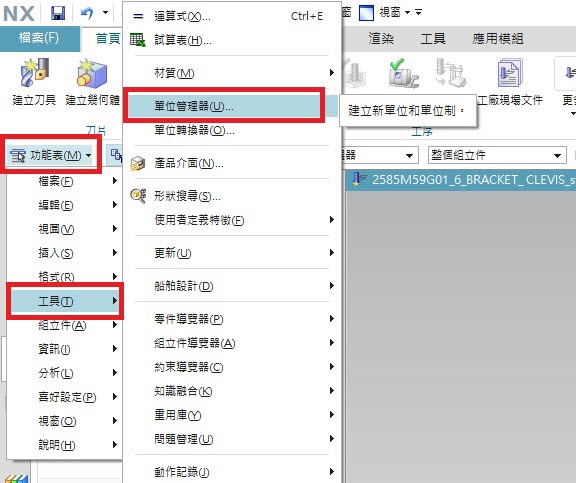

選擇 "功能表 → 工具 → 單位管理器"。

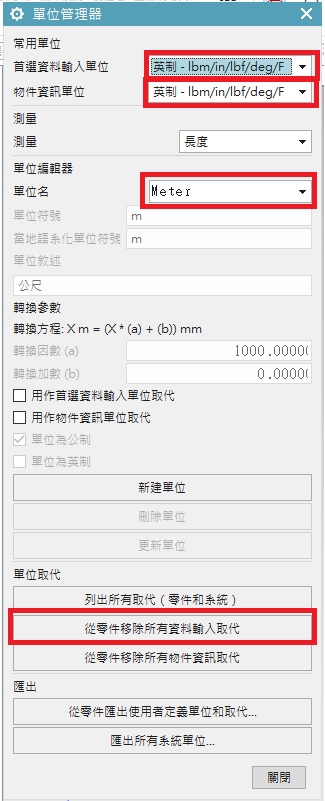

將我們內部都設定更改為公制及mm，再點選 "從零件移除所有資料輸入取代"，這樣在量測上就會變公制了。

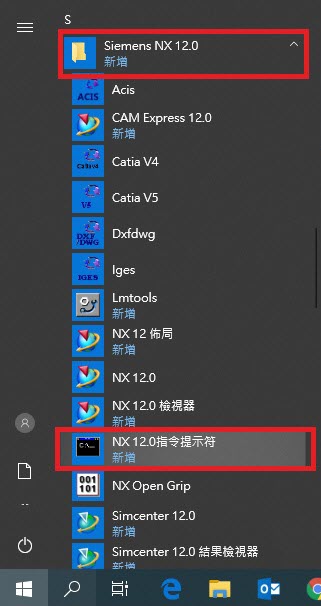

選擇 "桌面左下角菜單→Siemens NXxx(版本號)→NXxx(版本號)指令提示符"。

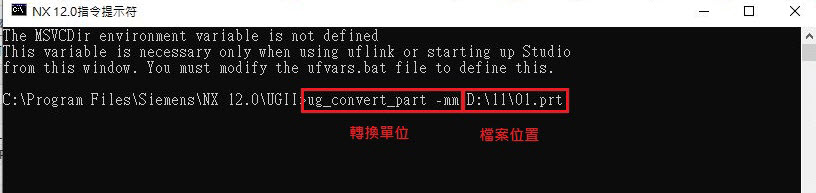

輸入我們想轉換的單位及檔案的位置。
英制轉公制代碼： ug_convert_part –mm 。
公制轉英制代碼： ug_convert_part –in 。
※注意: 檔案位置及名稱不要是中文或過長。

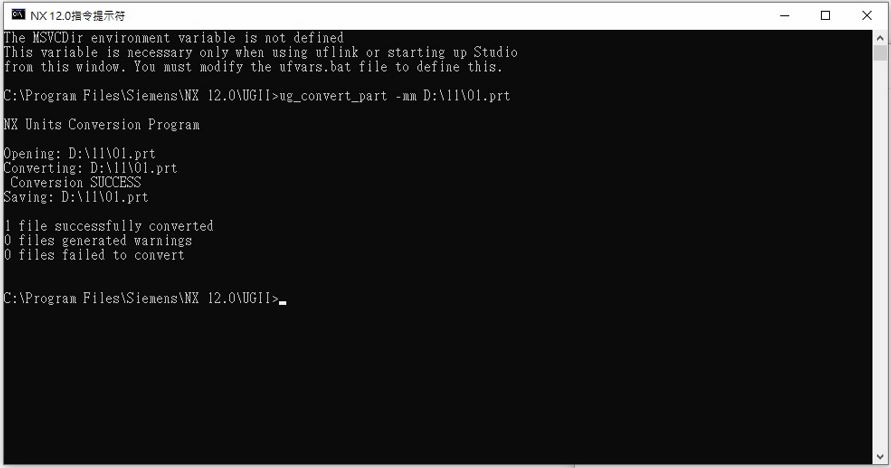

完成如下圖。(...完成)
