NX 高版本開啟隱藏的drill範本 – 2018/04/17

四月

Posted by Monica

Category:

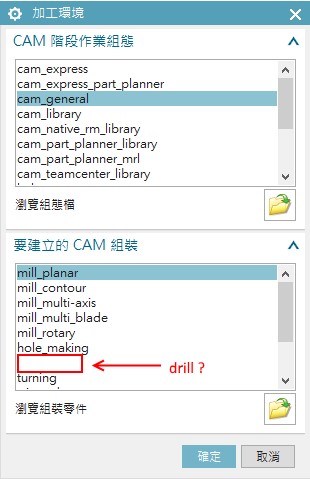

在NX的高版本當中(NX10↑)，原先的使用者在使用鑽孔可能在操作上會發現以前很常在使用的”drill”居然消失了(如圖1)。本次的專欄重點主要是分享如何可以快速找回”drill”環境。

如圖，開啟高版本NX，在預設無修改的狀態下”drill”不會出現。

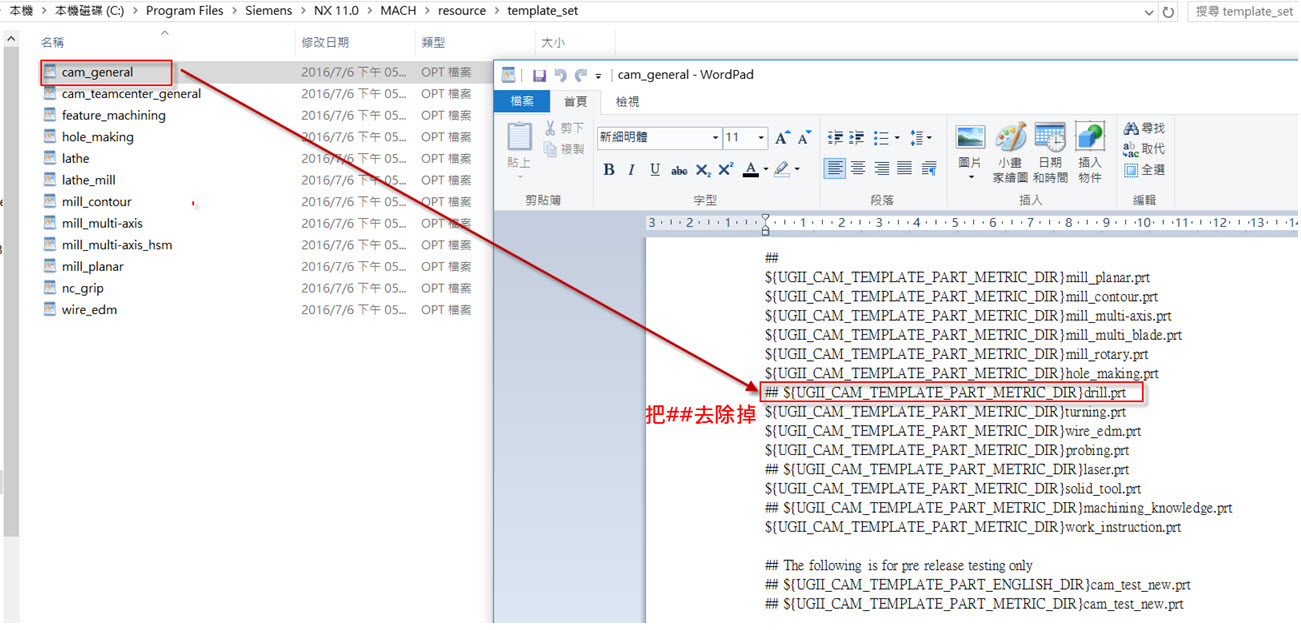

利用檔案總管進入 C:\Program Files\Siemens\NX 11.0\MACH\resource\template_set\ (請移至對應版本及安裝路徑)。

利用記事本開啟 cam_general.opt ，將
##${UGII_CAM_TEMPLATE_PART_METRIC_DIR}drill.prt 前面的2個#號刪除後存檔離開。
(如無法存檔可先將cam_general.opt移至其他位置，修改儲存後再移回原始路徑即可)

王中良 Tendy Wang
