一般在做加工，大多中文字為輪廓文字，但要實現單線型中文，都比較複雜一些，在NX如何設定單線型的做法，可以參考下列步驟。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

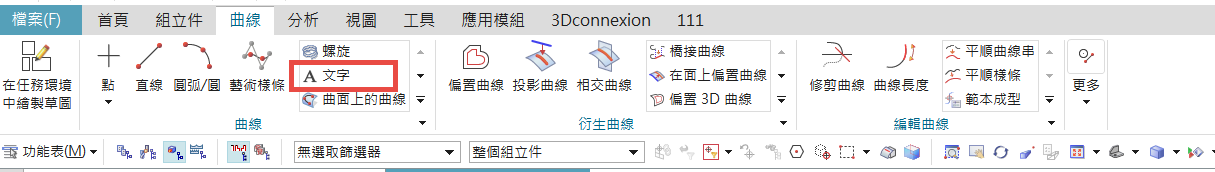

在NX CAM的標準課程中有說到，若要進行文字的製作有兩種方式，第一種為「曲線文字」。

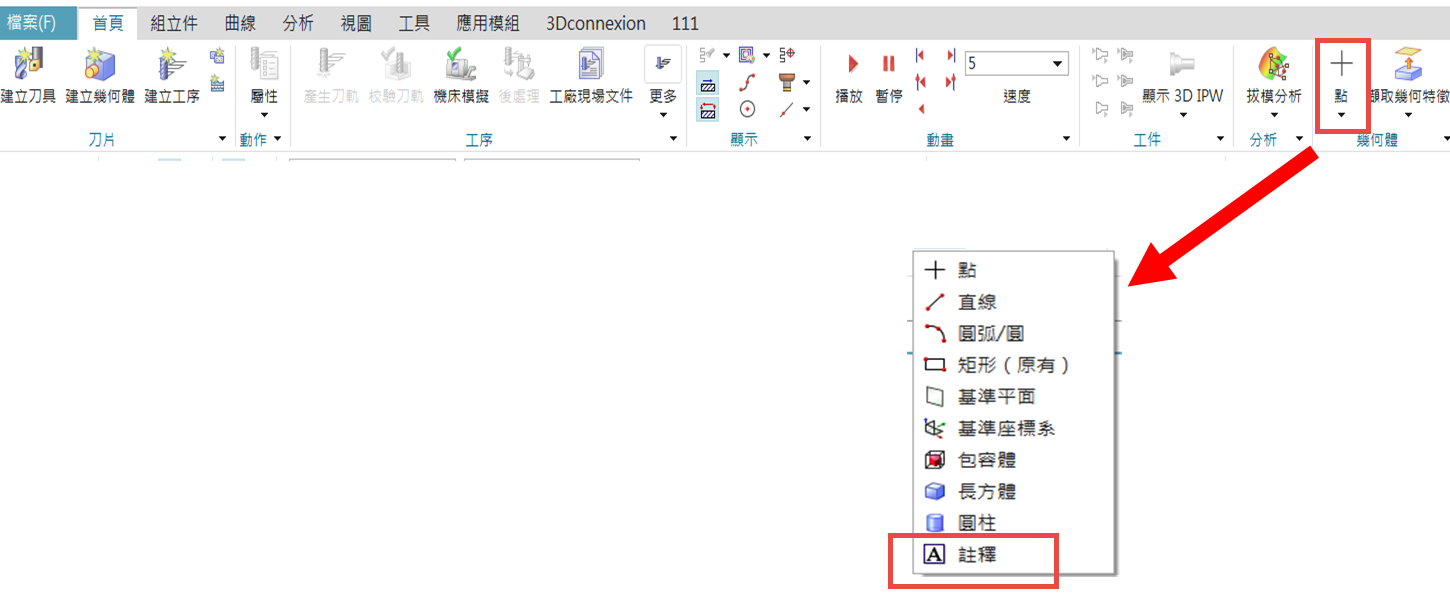

第二種方式為使用「註釋」這兩種方式都支援數字、英文的單線型，但是若要製作中文字的單線型，則只能使用第二種「註釋」的方式。

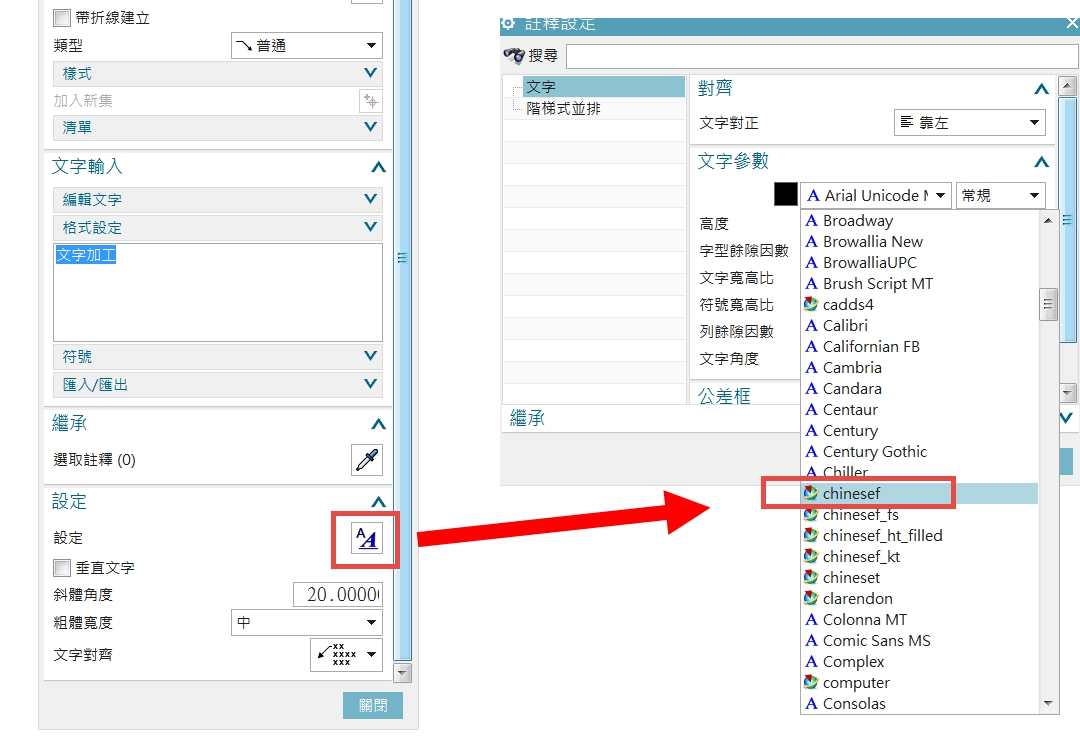

在「註釋」指令中的「設定」項目中 chinesef 字型即為單線型中文字。

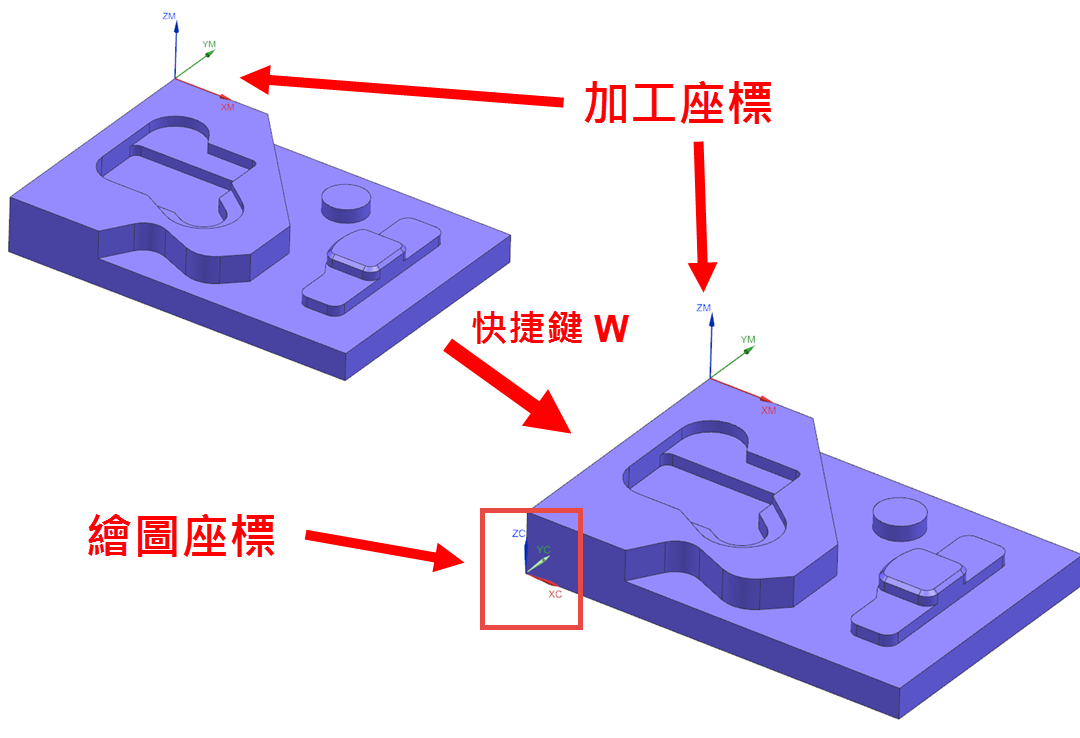

要特別注意，此字型放置的位置是參考「繪圖座標」而非「加工座標」或者「模型面」，我們可以按鍵盤的「W」將繪圖座標顯示出來。

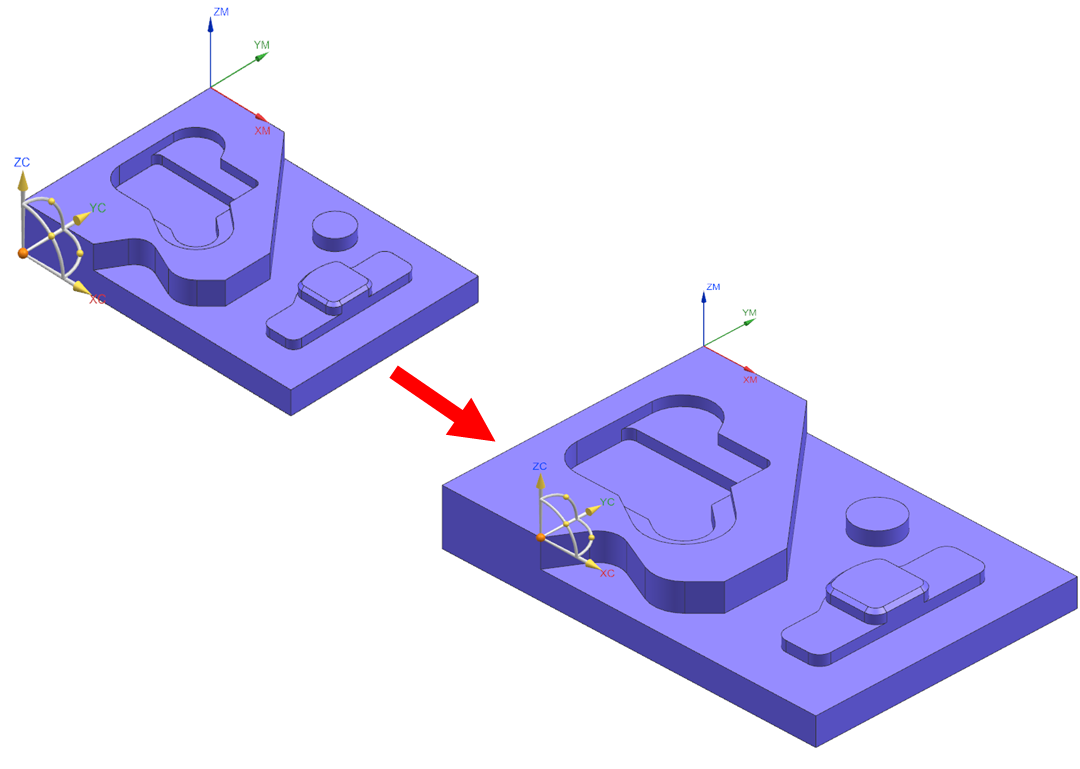

接著在繪圖座標快點滑鼠左鍵兩下，即可修改座標位置。放置方式與加工座標一樣，放置完成後按鍵盤「ESC」離開。

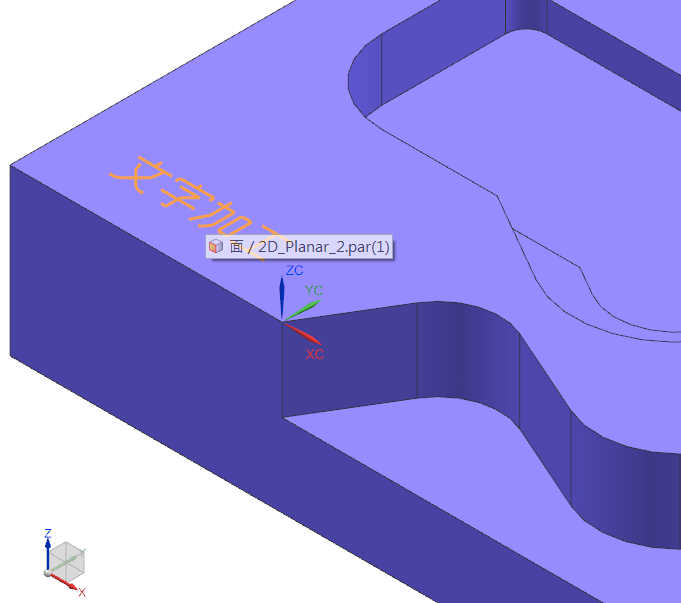

將繪圖座標定位好之後，即可將「註釋」文字放置於此繪圖座標的XY平面上。
