NX CAM多軸加工-刀軌連結應用操作方式 – 2020/04/16

四月

Posted by Monica

Category:

NX CAM 多軸加工在多個刀軌需要串聯刀軌與刀軌間路徑，在 NX1847 版本有更方便的解決方案，於多軸程式群組內可快速串聯刀軌。

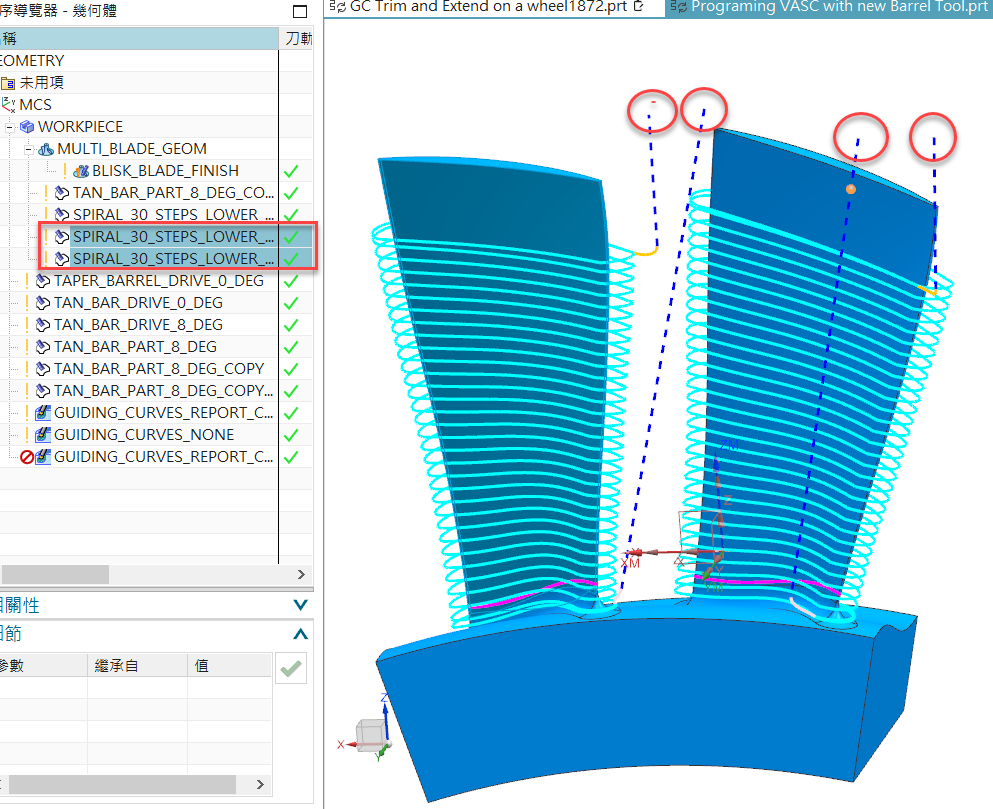

首先在多軸加工中編輯兩組多軸程式，可在兩組程式中有各自的進退刀。

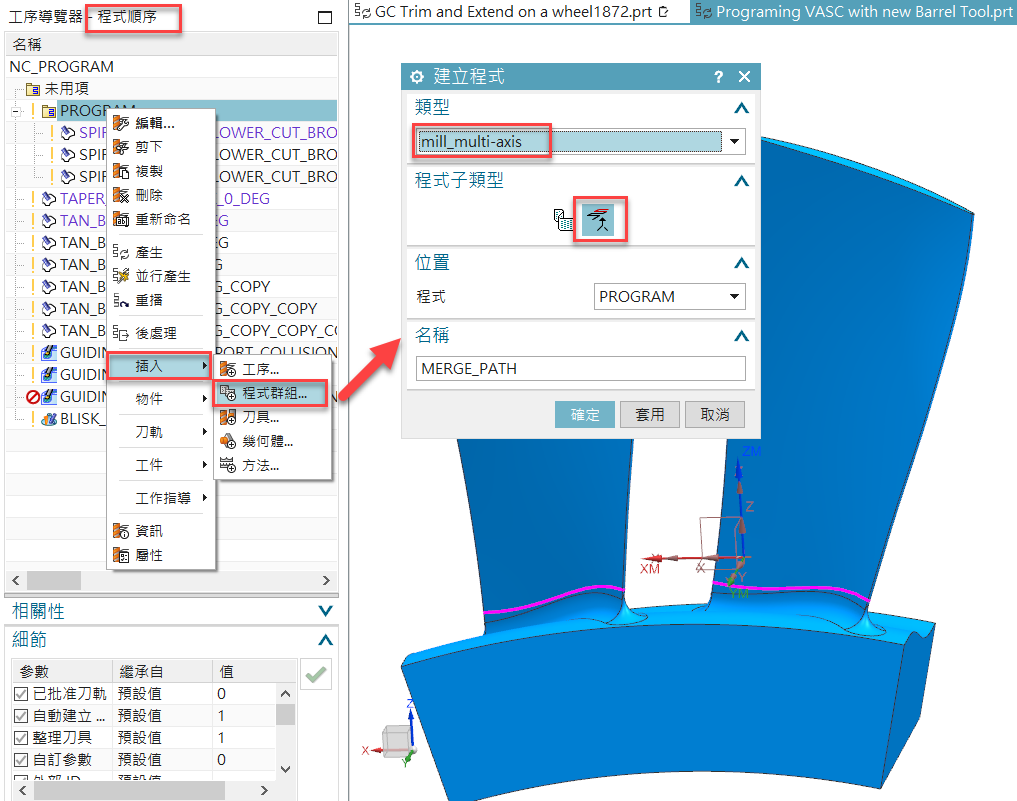

至程式順序中，新增程式群組內選擇多軸加工mill_multi-axis類型，程式子類型選擇MERGE_PATH。

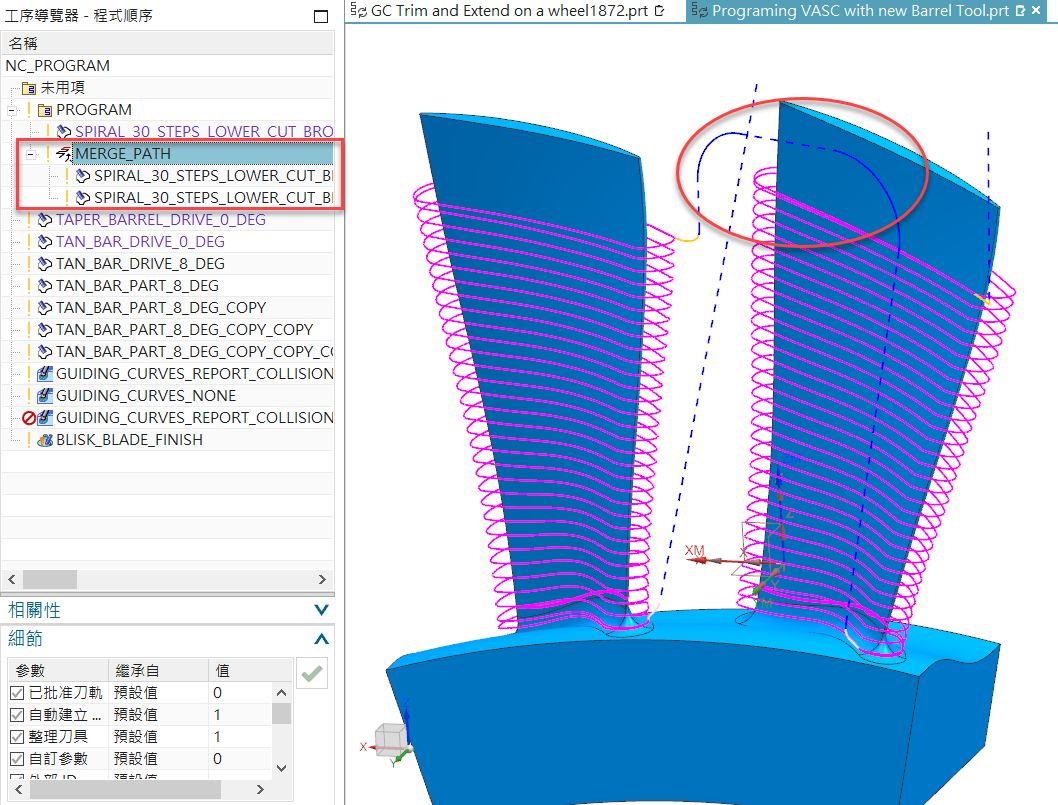

確定後即新增一MERGE_PATH程式群組，再將兩組程式繼承在MERGE_PATH內生成刀軌，即可呈現刀軌轉移間連結之路徑。

蕭浩偉 Eric_Hsiao
