在NX承接外來檔時，往往都有存在幾何體破面問題，因NX精度較高，可達小數點下9位，且雙精度，原CAD軟體如果精度不高，所建構幾何物件，通常都會造成破面，如果沒編修也會造成加工品質不良，以下步驟可快速檢查出，自已所訂公差值的破面處。
●在NX CAM提供便捷的分析工具即可以快速的進行破面檢測，讓使用者可以更快速的進行破面修補。

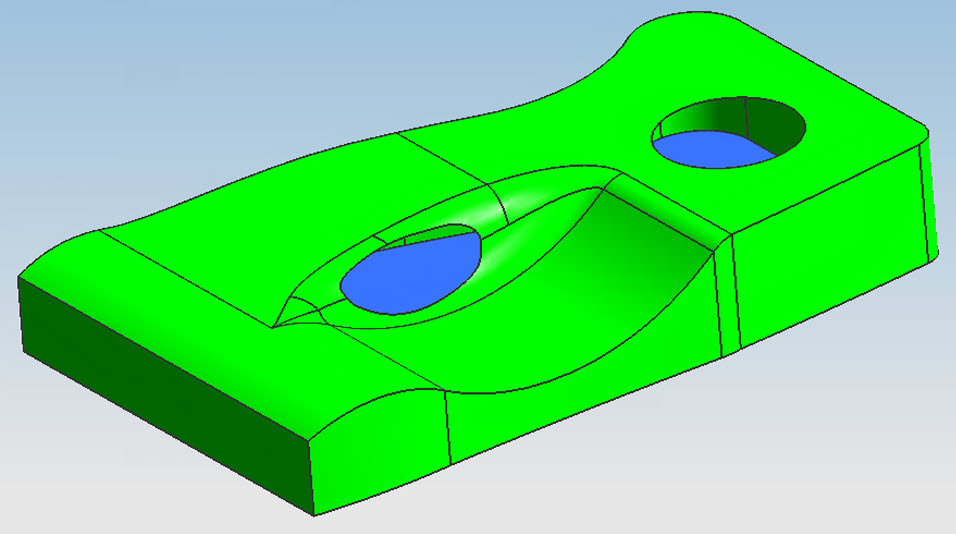

快速判斷幾何體是否為實體：

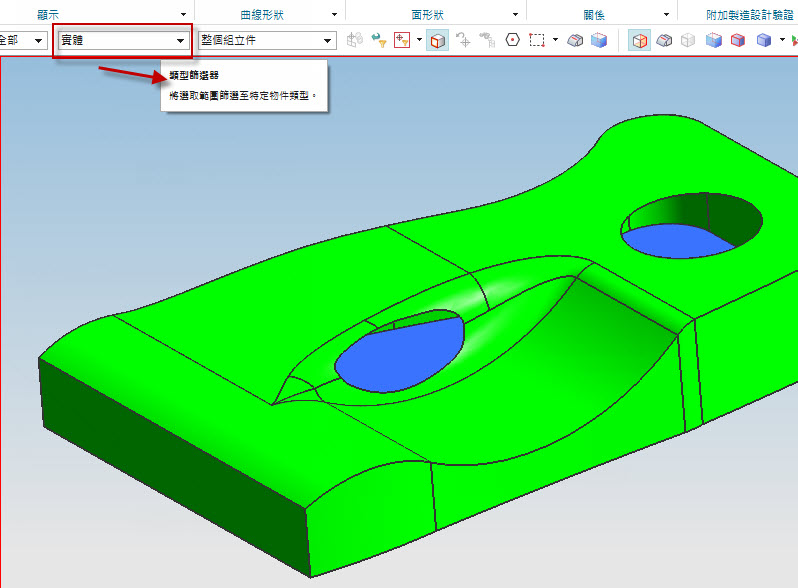

將「類型篩選器」設定為「實體」，若選取游標移至幾何體上，幾何體有呈現橘色高亮顯示則為實體，若無變色則為薄殼體，此時則必需進行檢測是否有破面的存在。

快速檢測幾何體破面處：
令因檢測破面指令是基於一整個體的檢查，故在執行檢測幾何體破面指令之前，需事先將薄殼體進行縫合的動作。

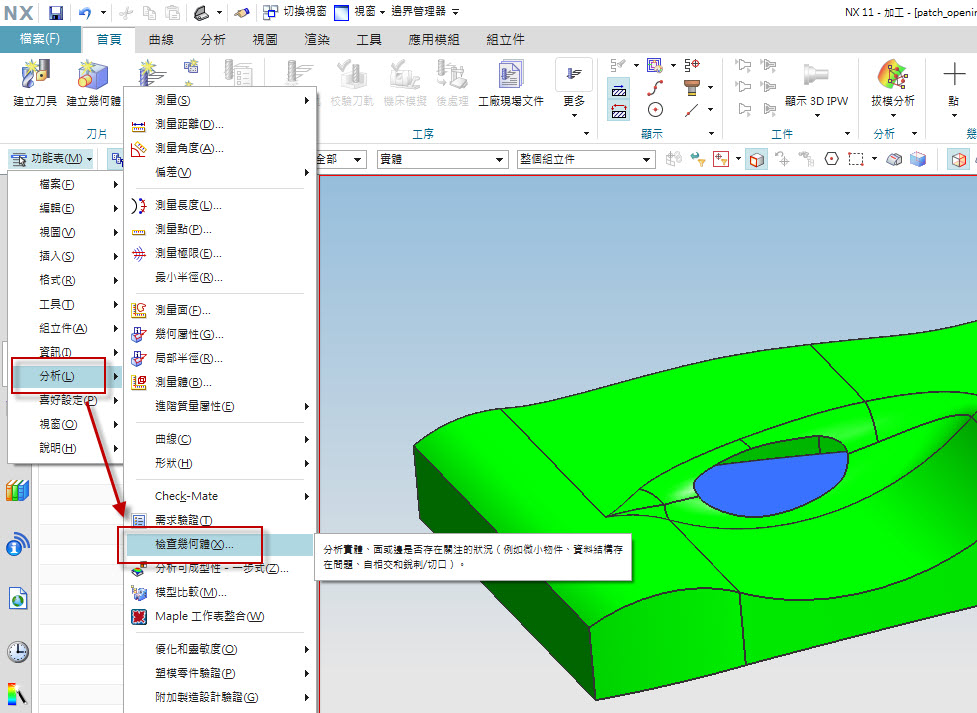

2-1. 執行「分析」的「檢查幾何體」指令。

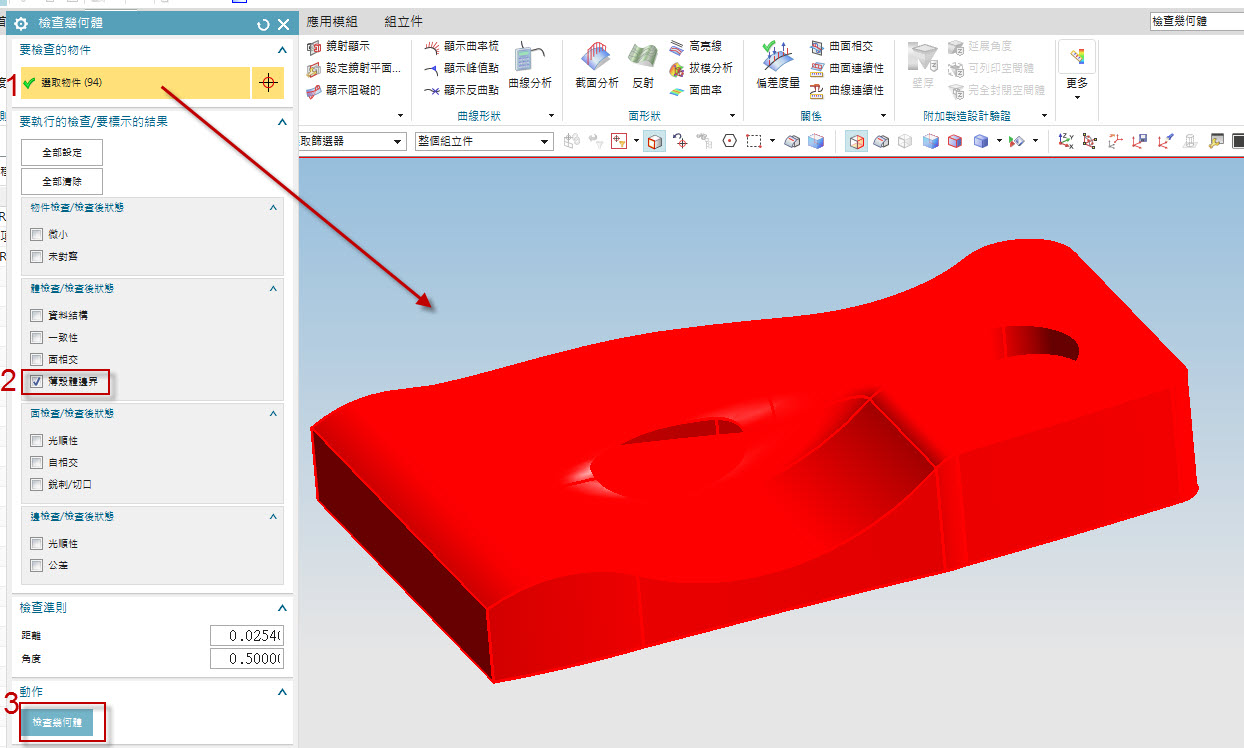

2-2. 選取物件 → 勾選「薄殼體邊界」 → 點選「檢查幾何體」按鈕

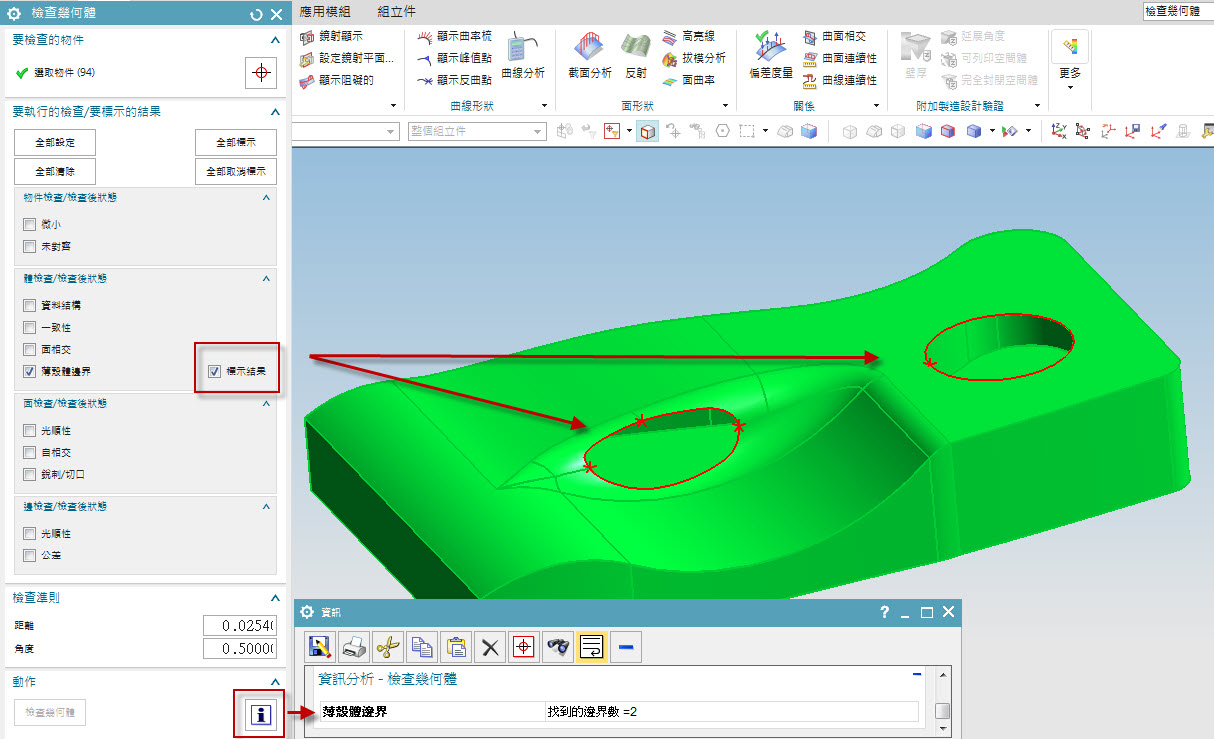

2-3. 檢查幾何體執行後，在「薄殼體邊界」旁會出現「標示結果」，勾選後，在破面處會呈現高亮邊界顯示，點選「資訊」即可顯示破面邊界數量。
快速破面修補的運用可以參考技術專欄-「NX CAM快速填補不需加工的面-修補開口功能」的設定方式。
