當加工產品需要翻面作業時，必須要建立新的座標以及半成品的幾何胚料，現在我們可以直接做胚料模擬時就能夠建立生成未加工的半成品材料區域，減少空刀的路徑，加快切削的速度。

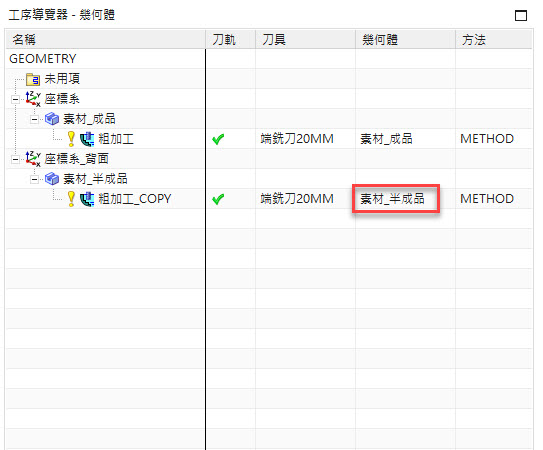

首先要先建立一個翻面座標，以及幾何體(註解半成品)，若可以也能先製作第二面粗加工。

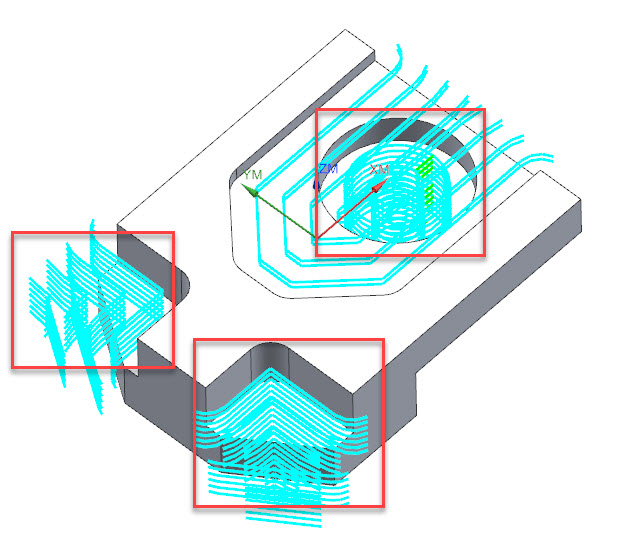

設定完成後，假設尚未取出半成品的幾何,就只能取得原來的素材胚料。

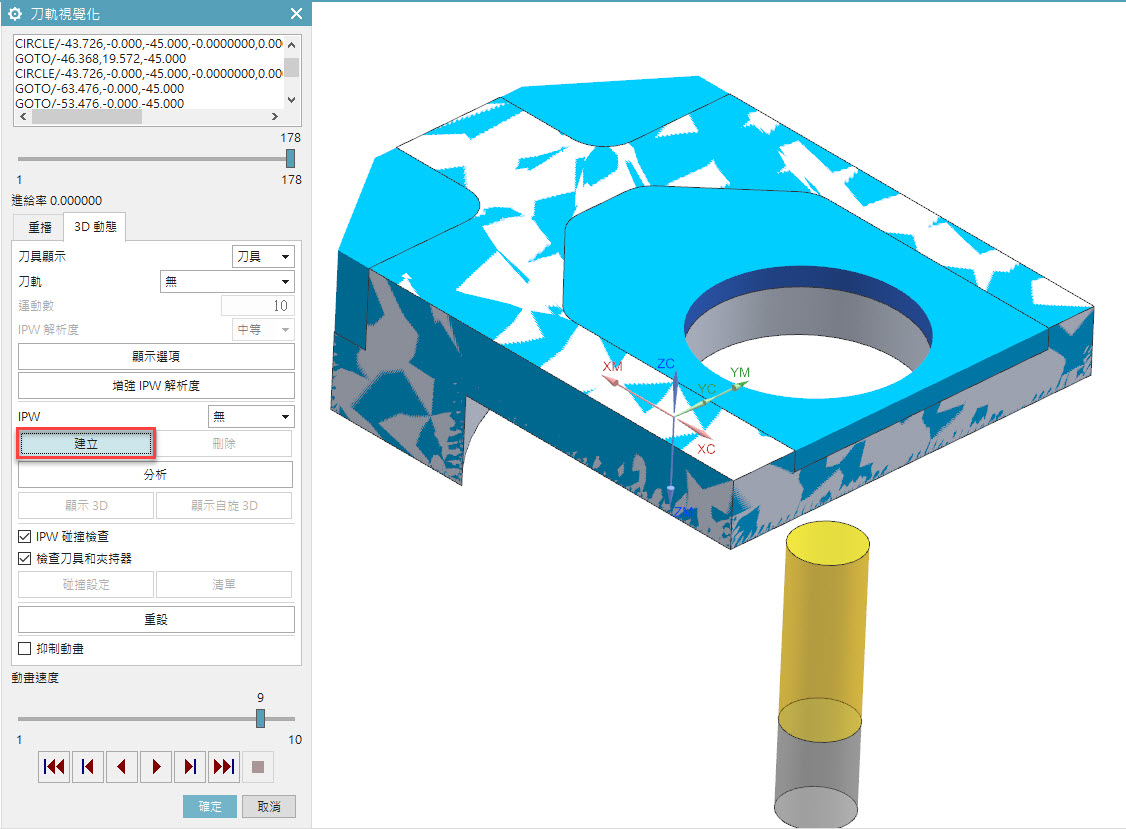

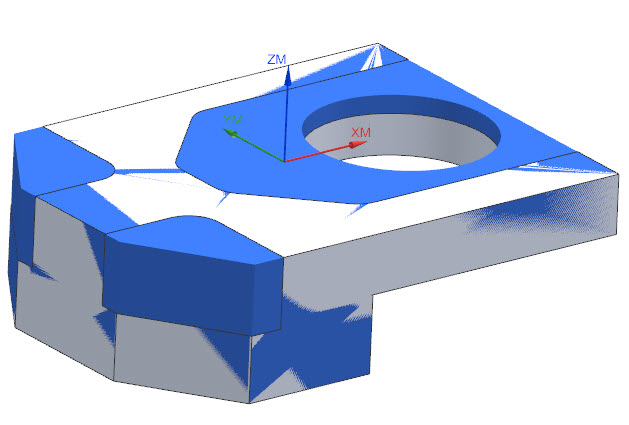

為了要判別出殘留料，需要在上一個工法模擬切削，然後點擊『建立』，即可保留殘料。

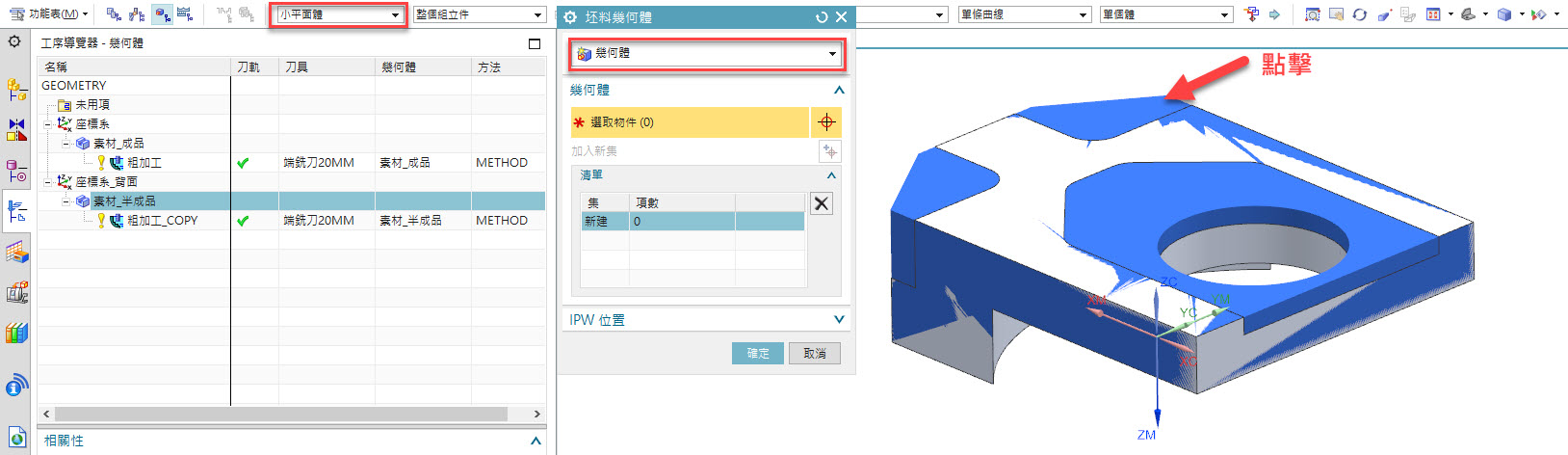

將半成品的幾何體選項打開，把辨識出來了的半成品殘料選擇為胚料幾何體。

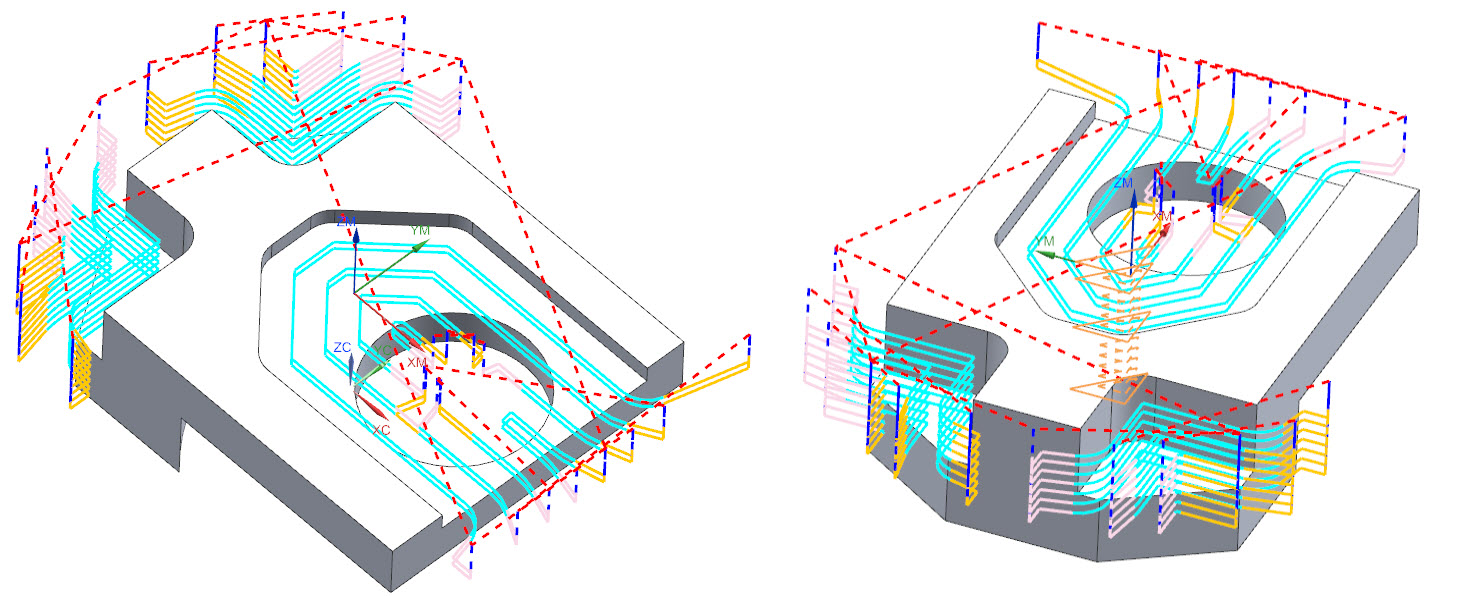

最後直接執行粗加工，即可依照殘料的多寡辨識生成加工。
