NX CAM 多軸加工-插補向量 – 2018/10/05
5
十月
NX CAM在多軸加工可依使用者需求調整刀軸方向，使加工不易或刀軸變換過大的刀具移動可以輕鬆調整。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8 步驟9 步驟10 步驟11

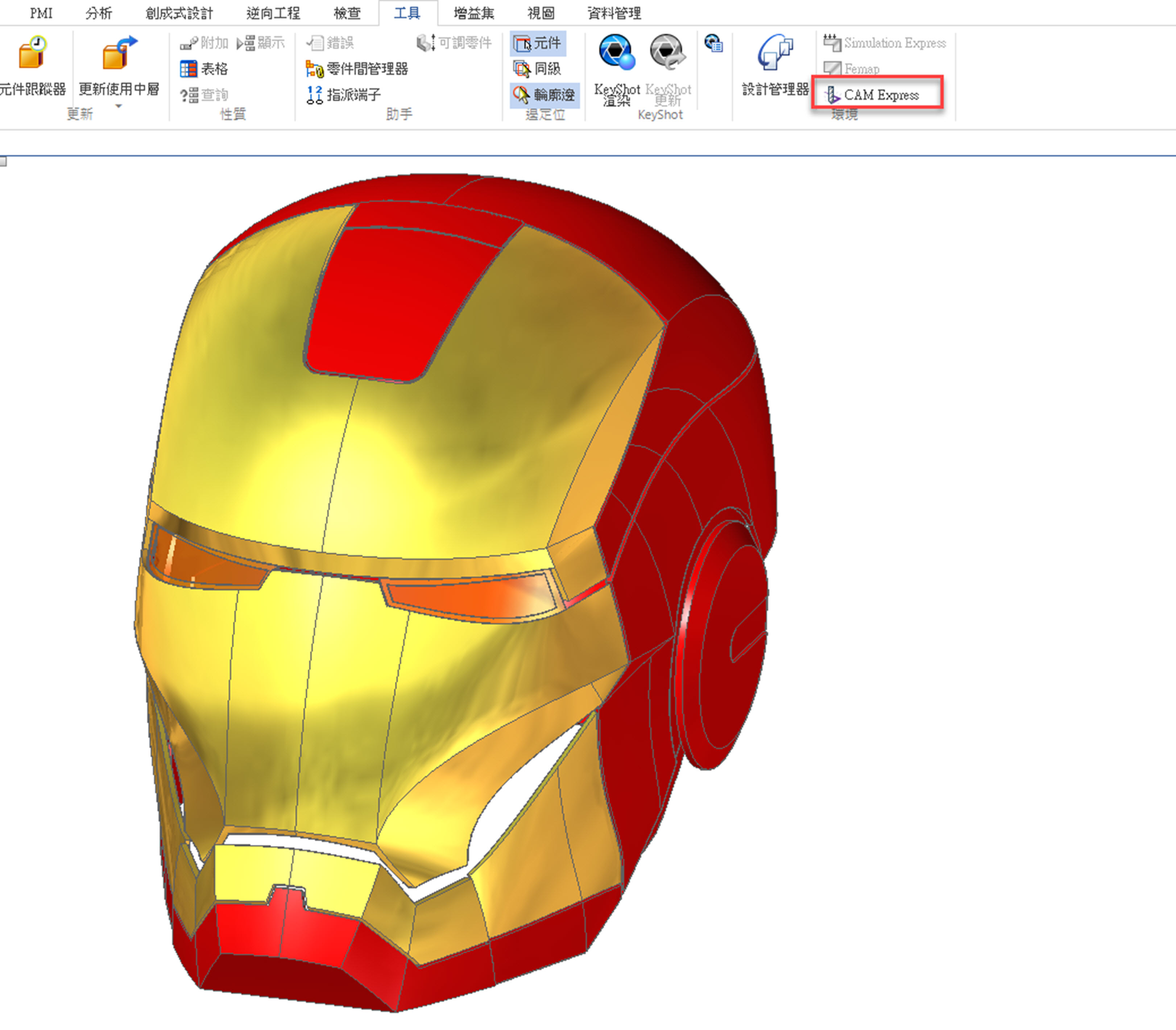

先開啟加工檔案並拋轉至加工環境。

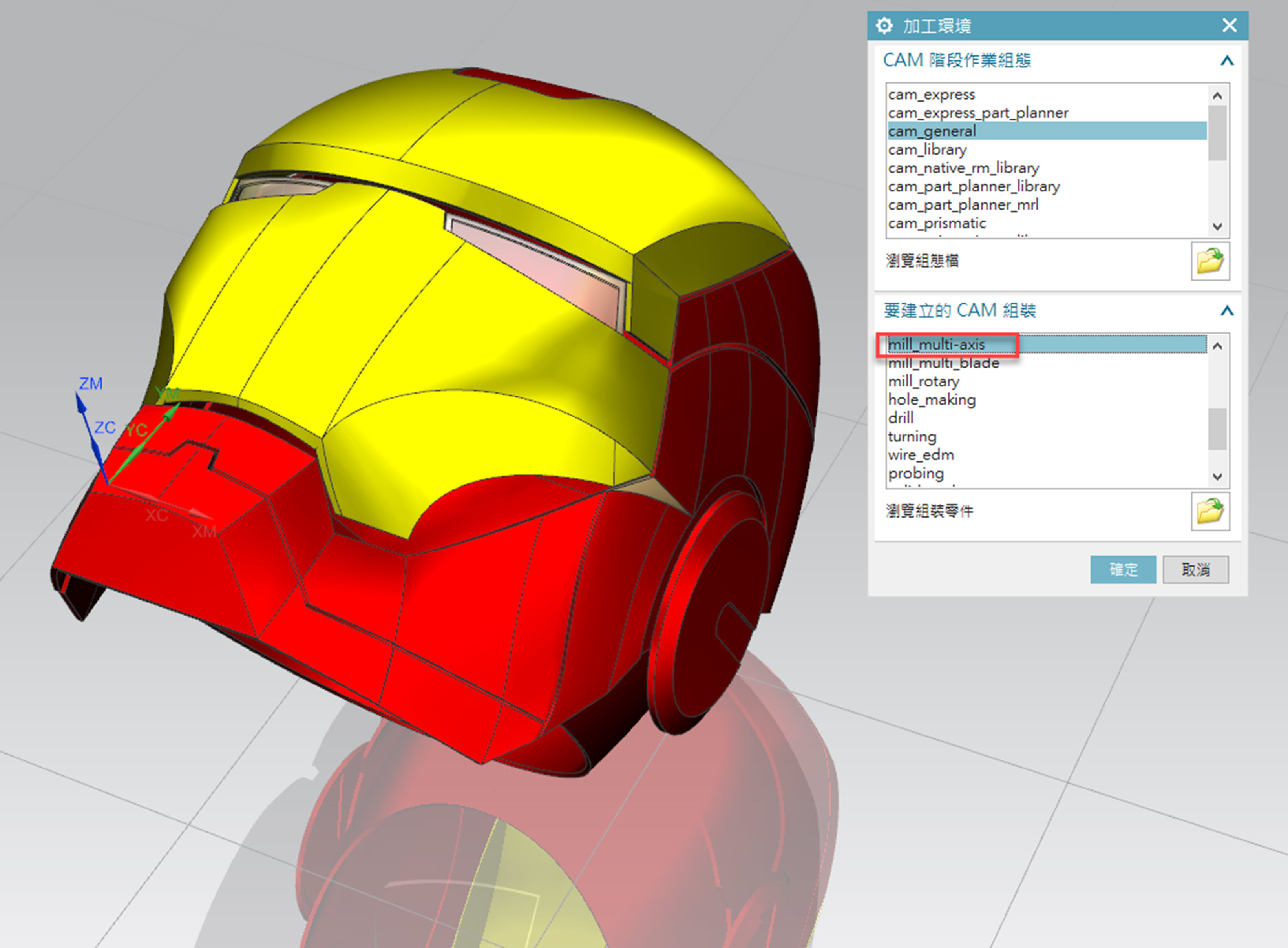

到加工模組切換至多軸加工類型。

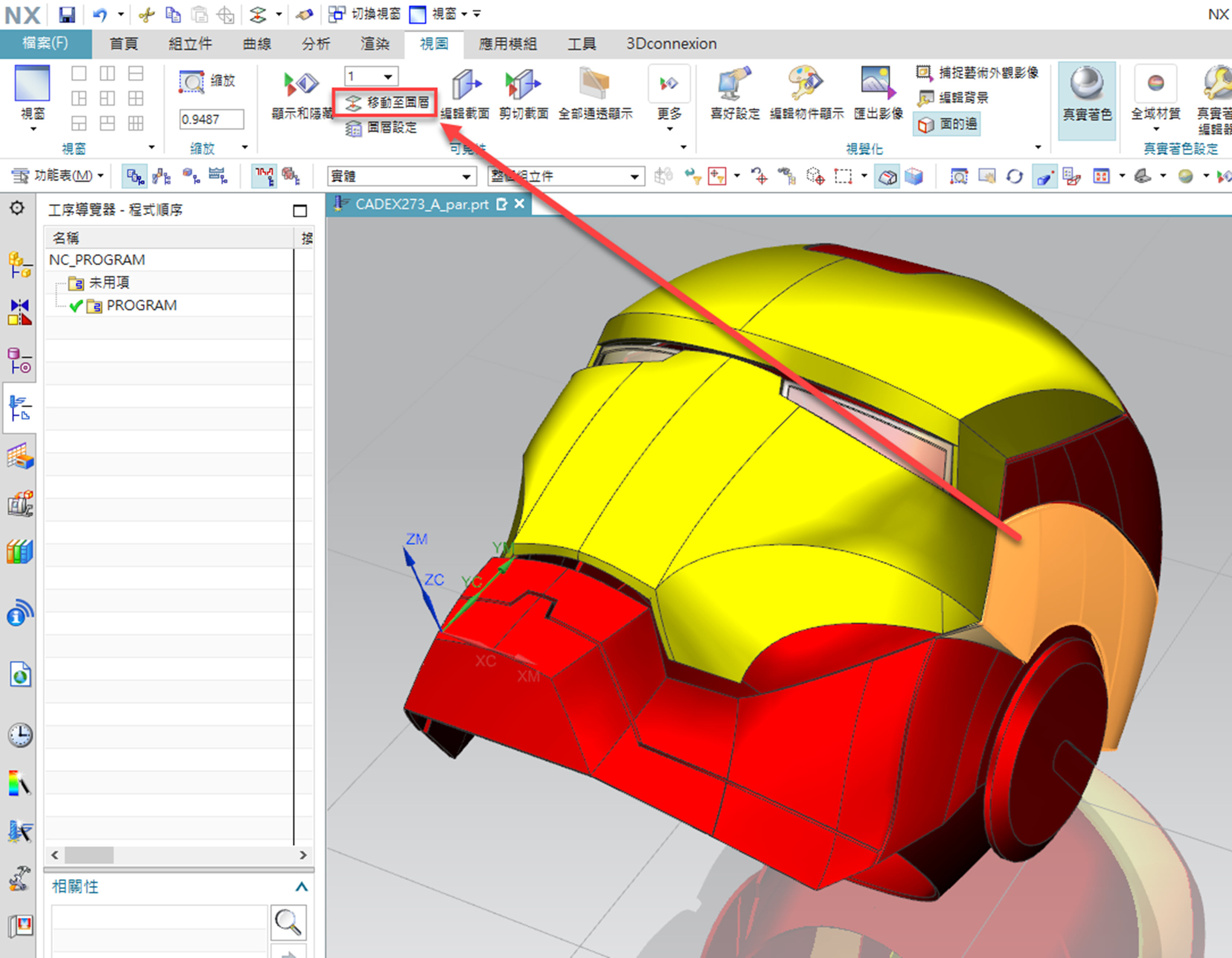

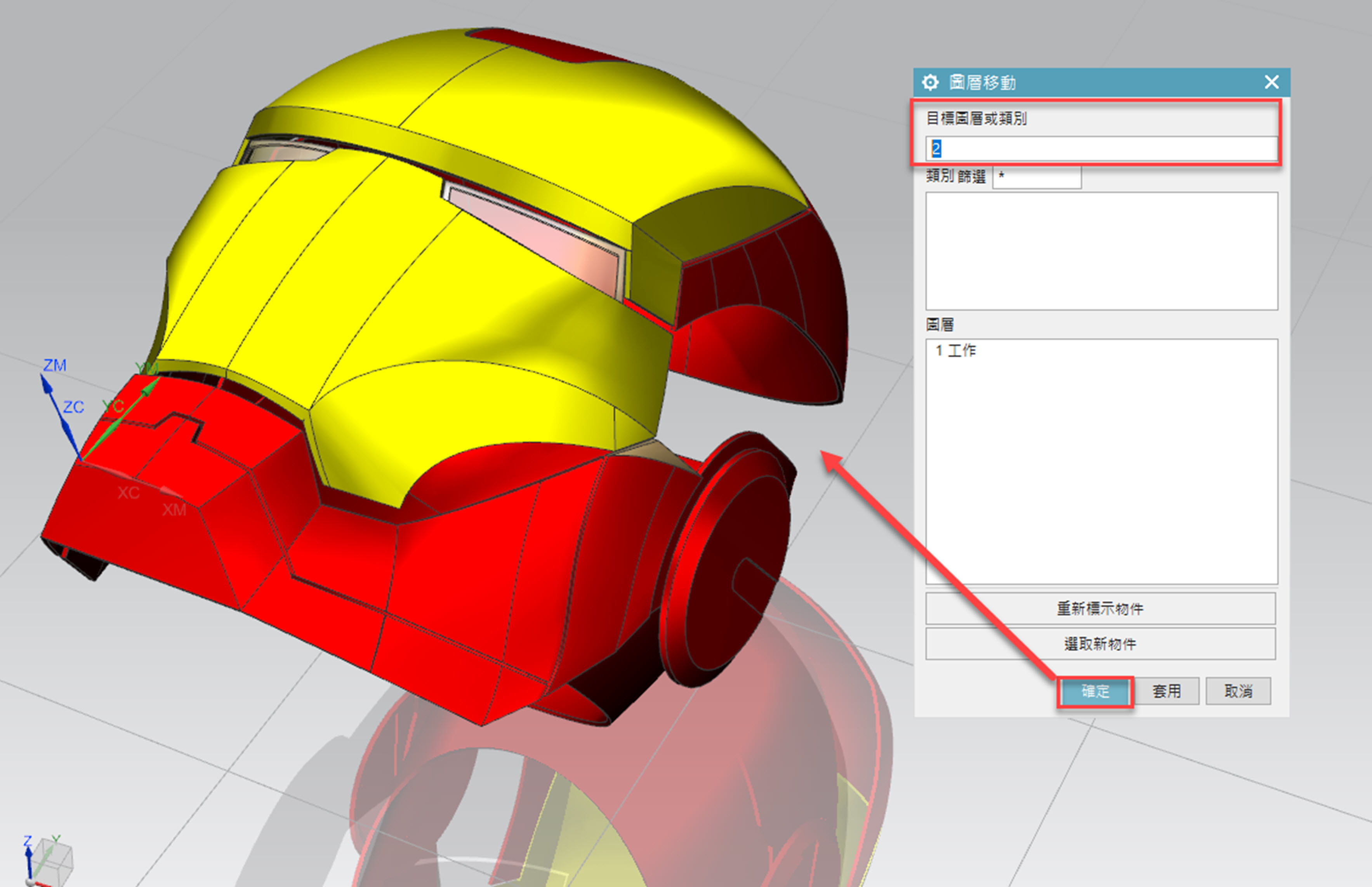

先選取此加工實體，並到視圖 → 可見性 → 選擇『移動至圖層』。
將圖層類別設定至2，並點擊確定按鈕。

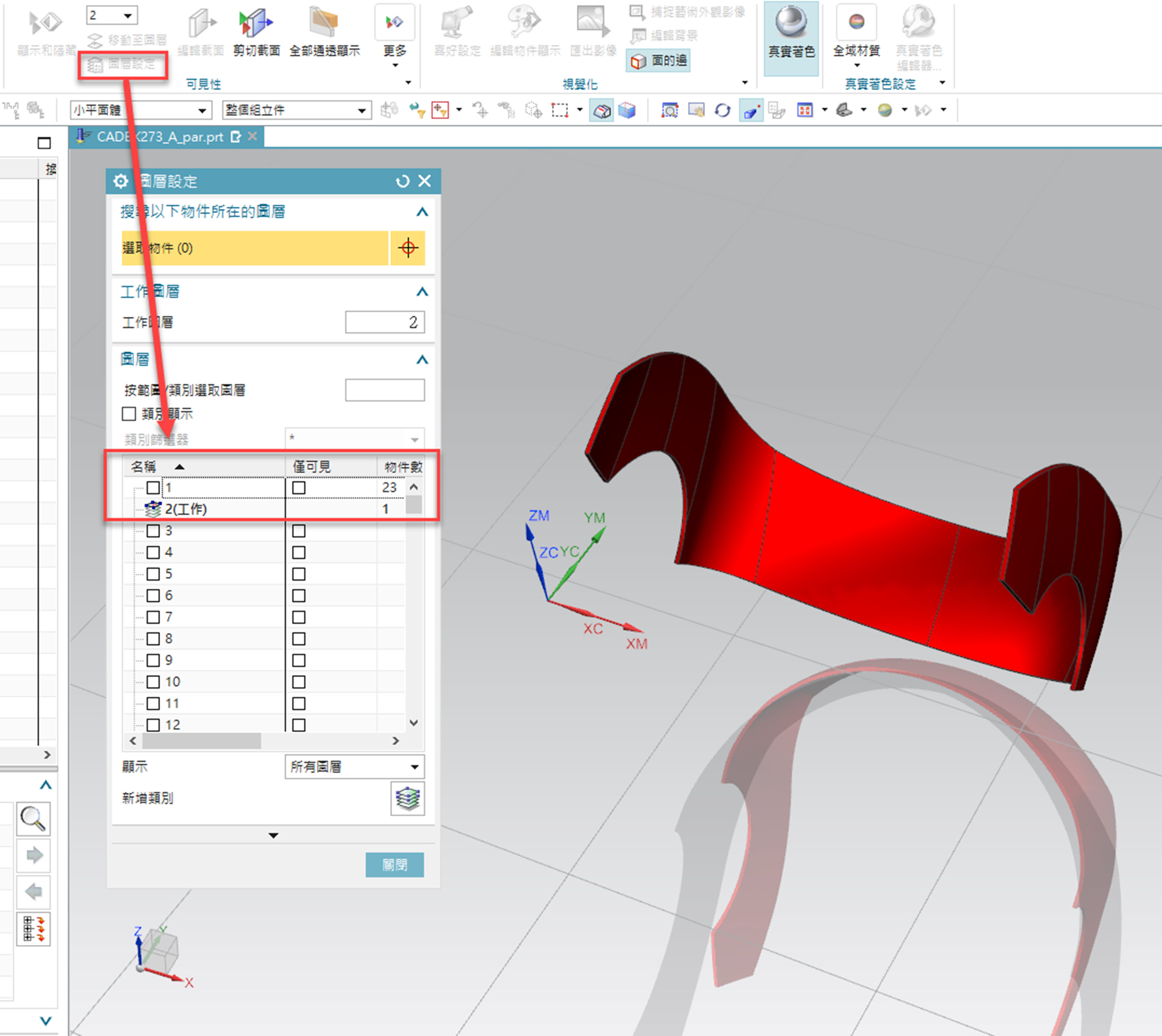

到『圖層設定』將第2圖層設置為(工作)，並將1圖層顯示關閉。

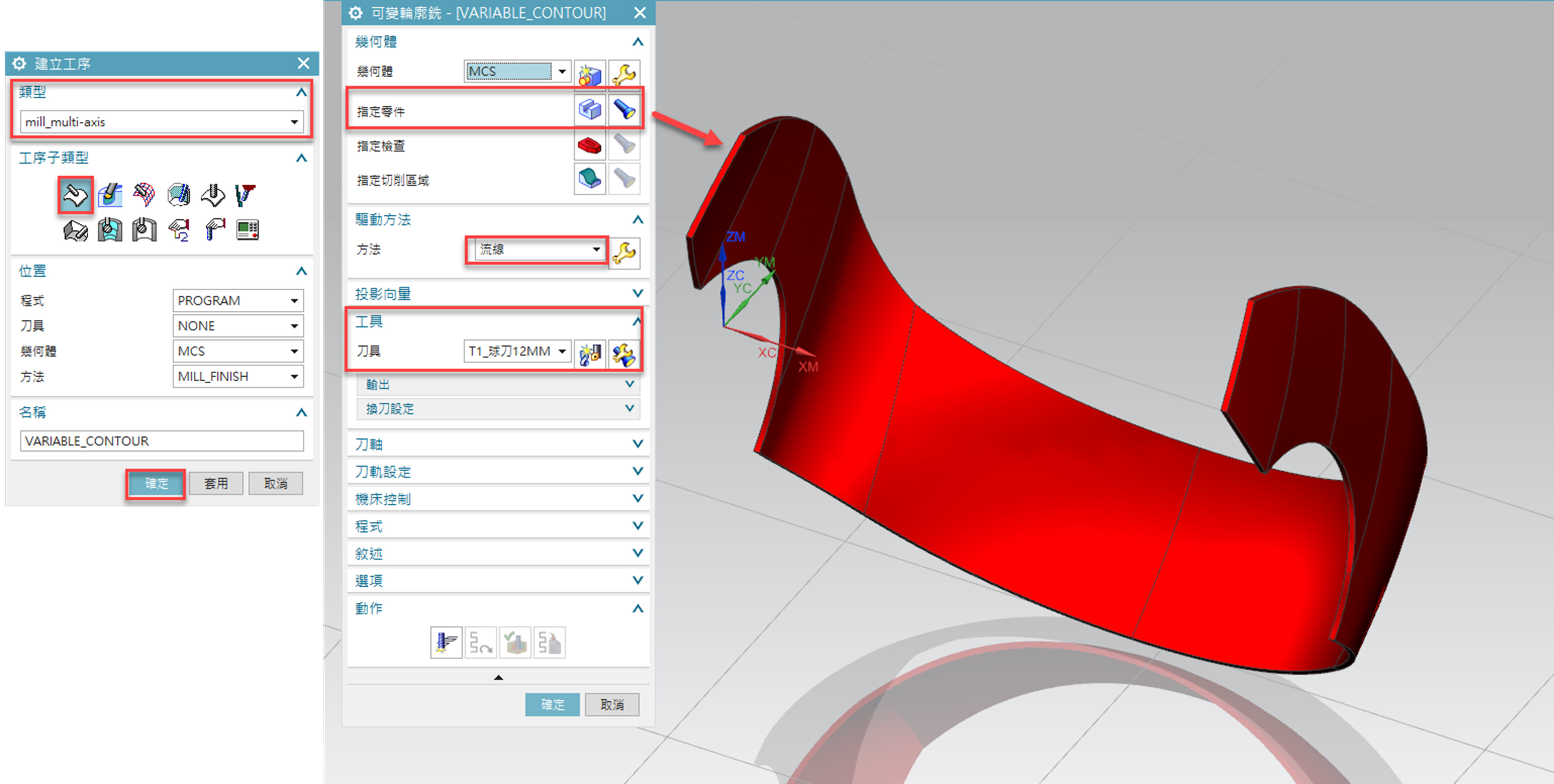

選取多軸加工工法『VARIABLE_CONTOUR』，並設定零件，將加工方法設置為『流線』，並建立一把12mm的球刀。

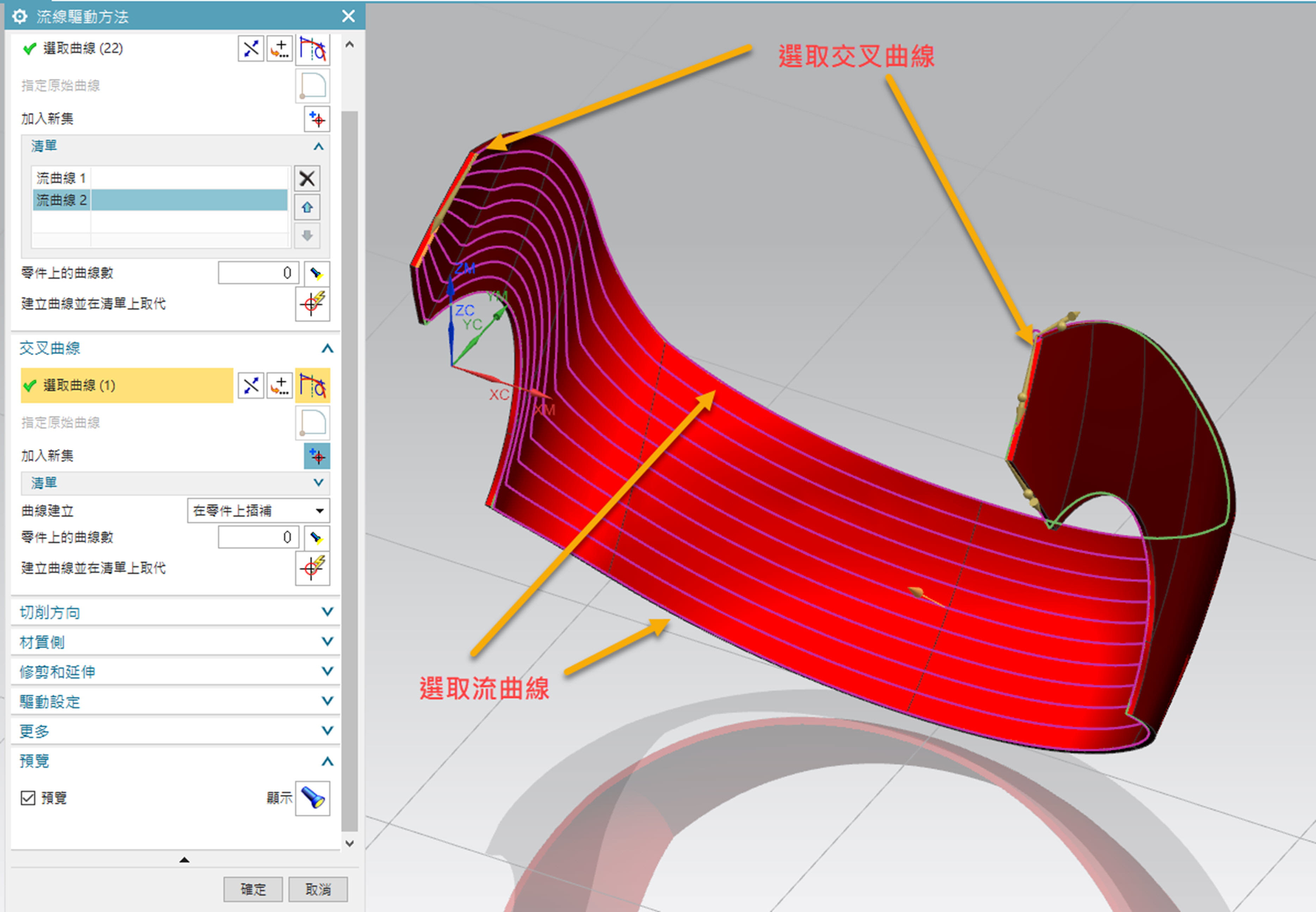

點擊驅動方法的編輯，並設置『交叉曲線』以及『流曲線』的線段。

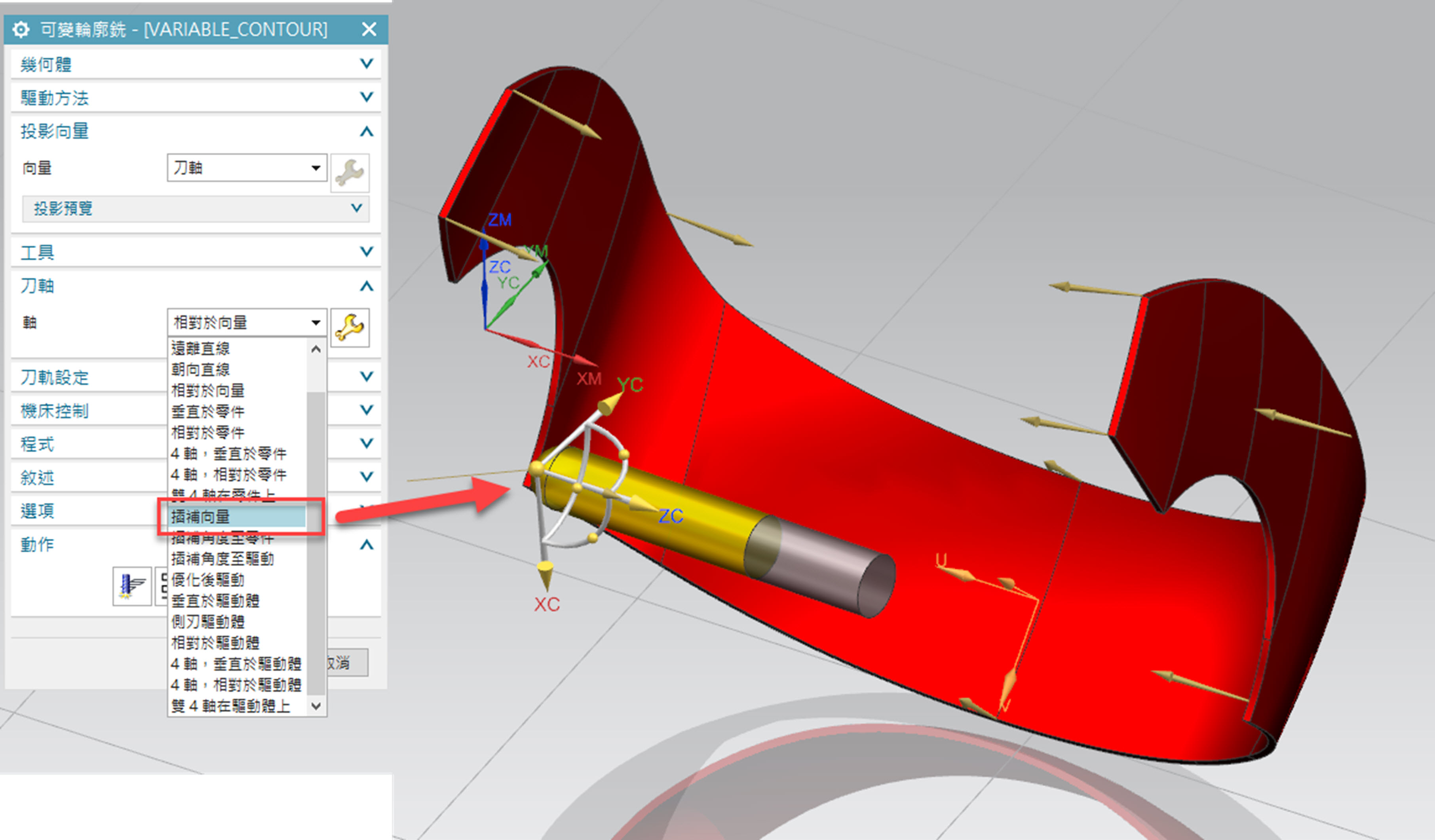

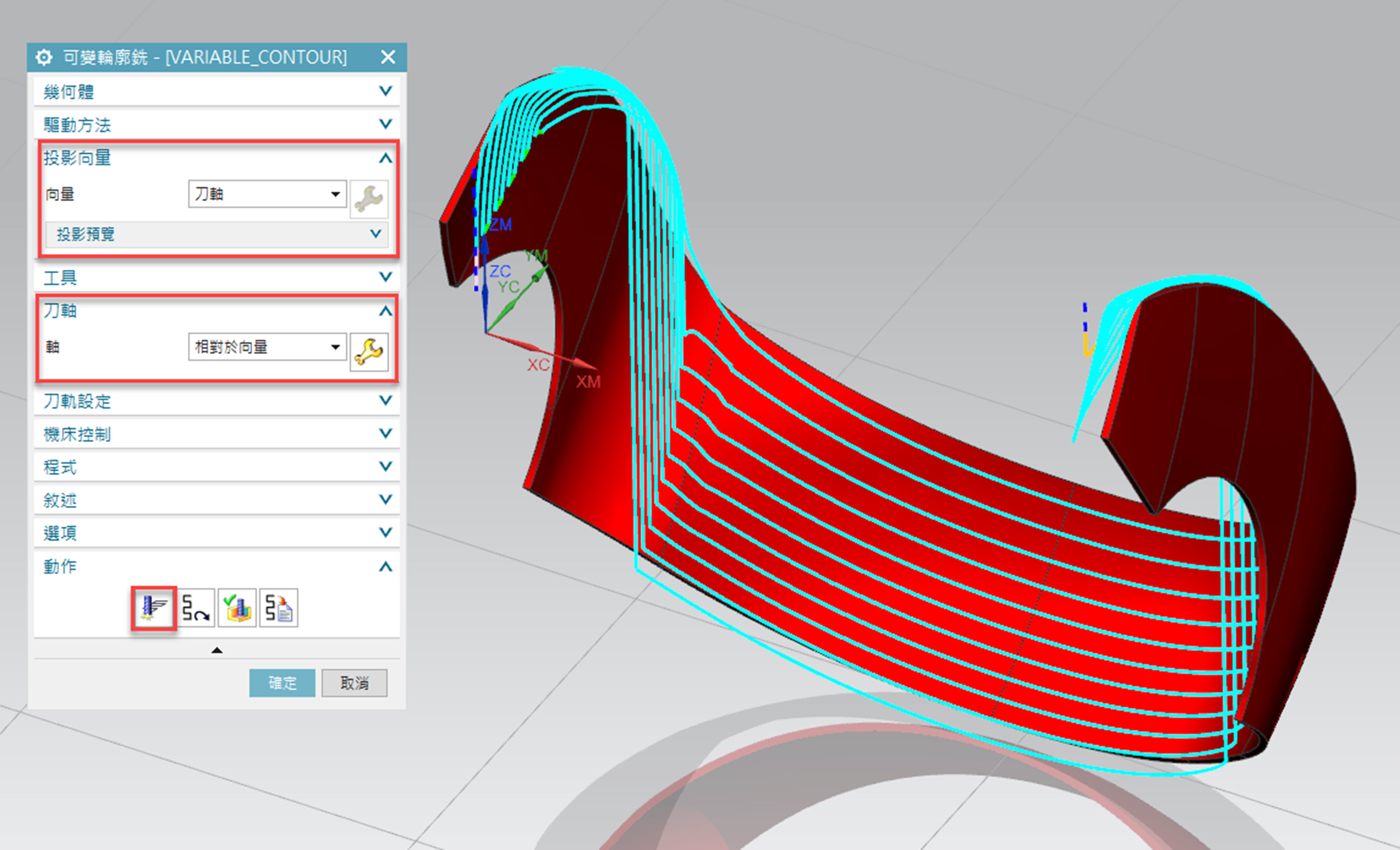

投影向量依照使用『刀軸』，刀軸則使用『相對於向量』選擇正Z軸，產生刀軌會發現干涉並且刀路不順。

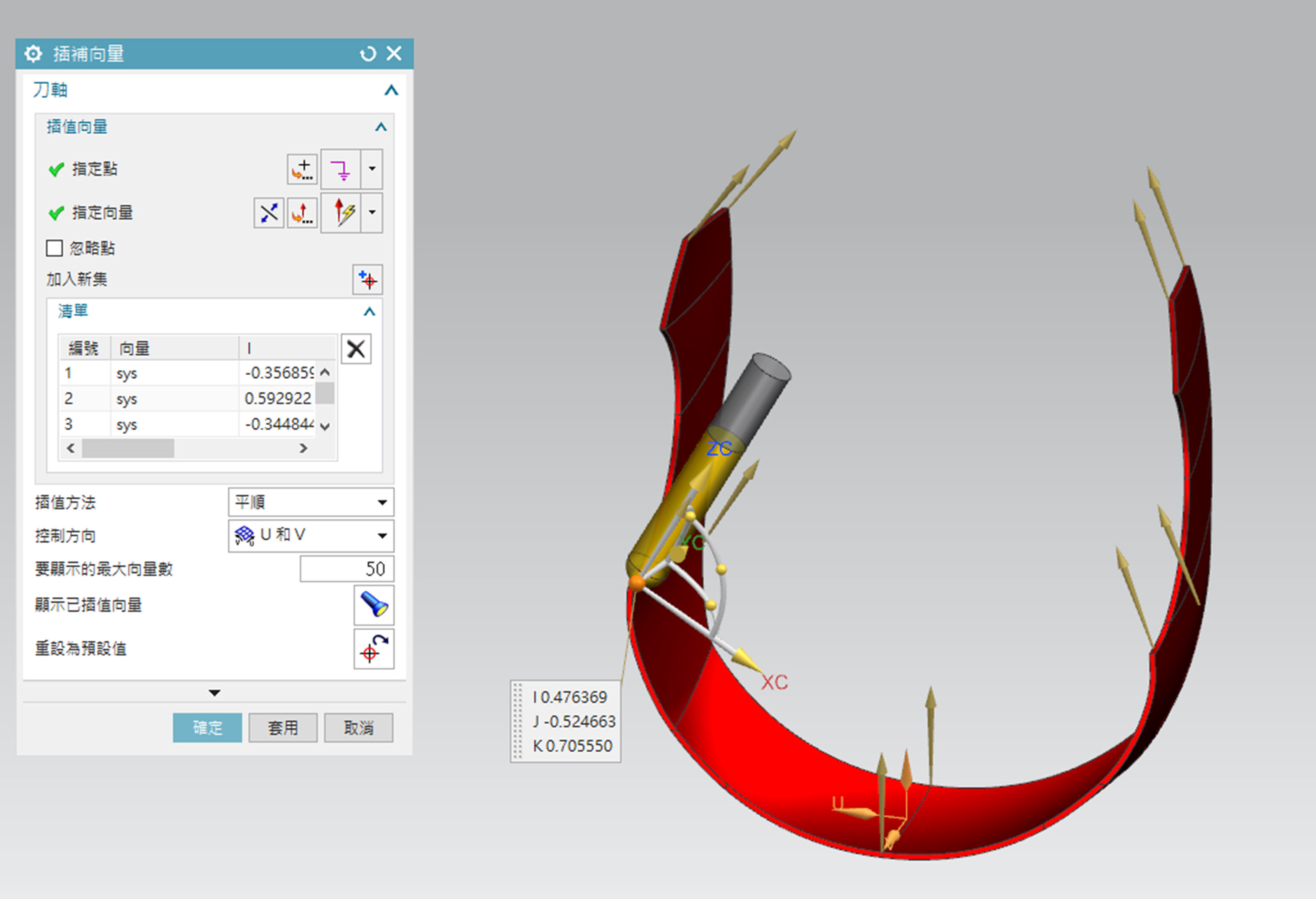

在刀軸的選項中，可以選擇插補向量的方式微調刀軸，以防刀軸過大擺動。
微調完成後，可從示意箭頭確認刀軸位置，確認完成即可。

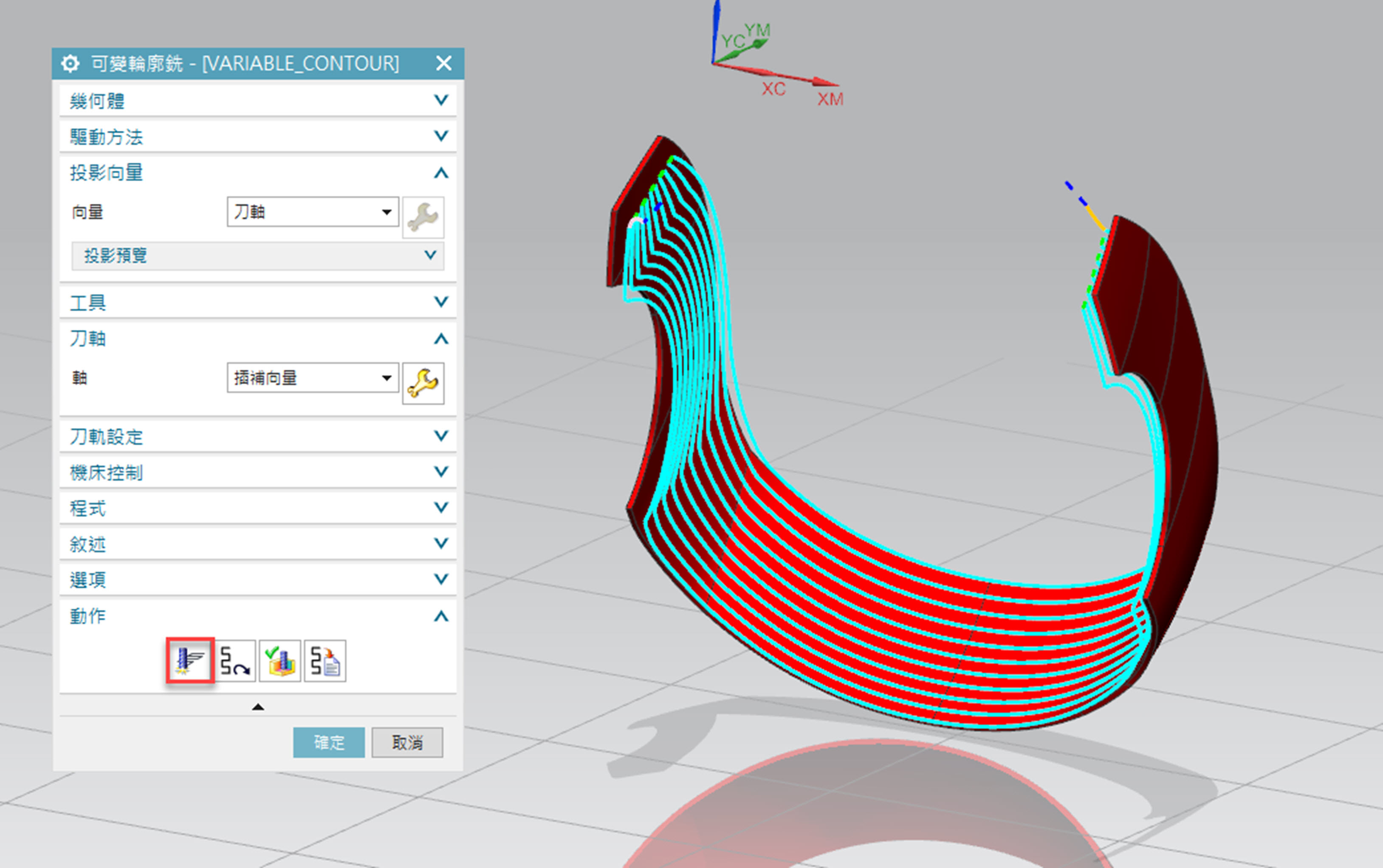

透過插補向量即可快速依照自我的需求刀具方向以及刀軌進行多軸加工作業。
周泊亨 Henry Chou
