如有3D可以按圖加工，但3D中如果沒有倒角，這樣都屬於過切!
『以下3D無倒角時，屬於過切用法…』

倒角大致分以下幾種情形：
在平面上已有繪製倒角邊線：

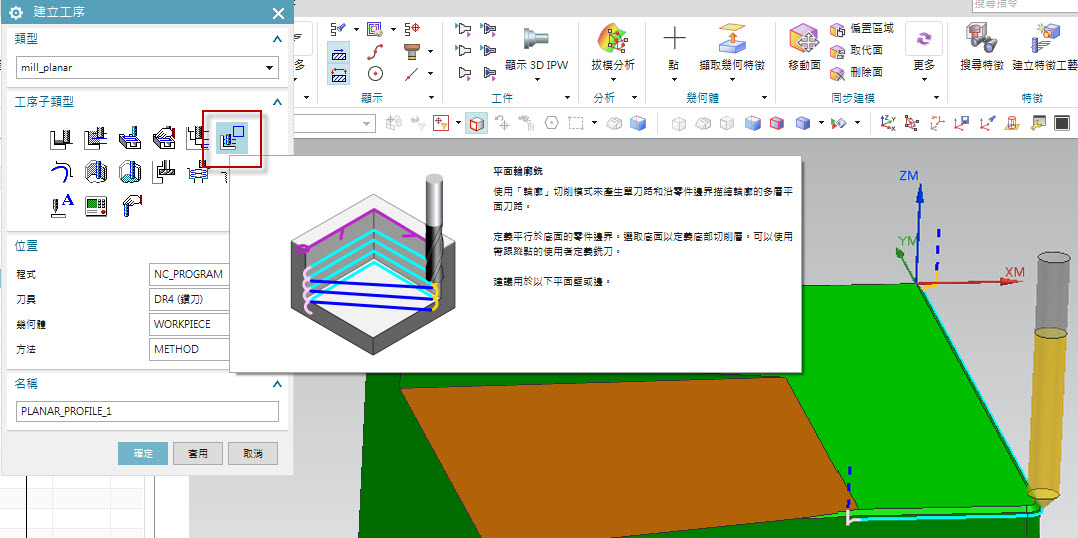

此時可選用「MILL_PLANAR」 裡「平面輪廓銑」的工序，依序設定

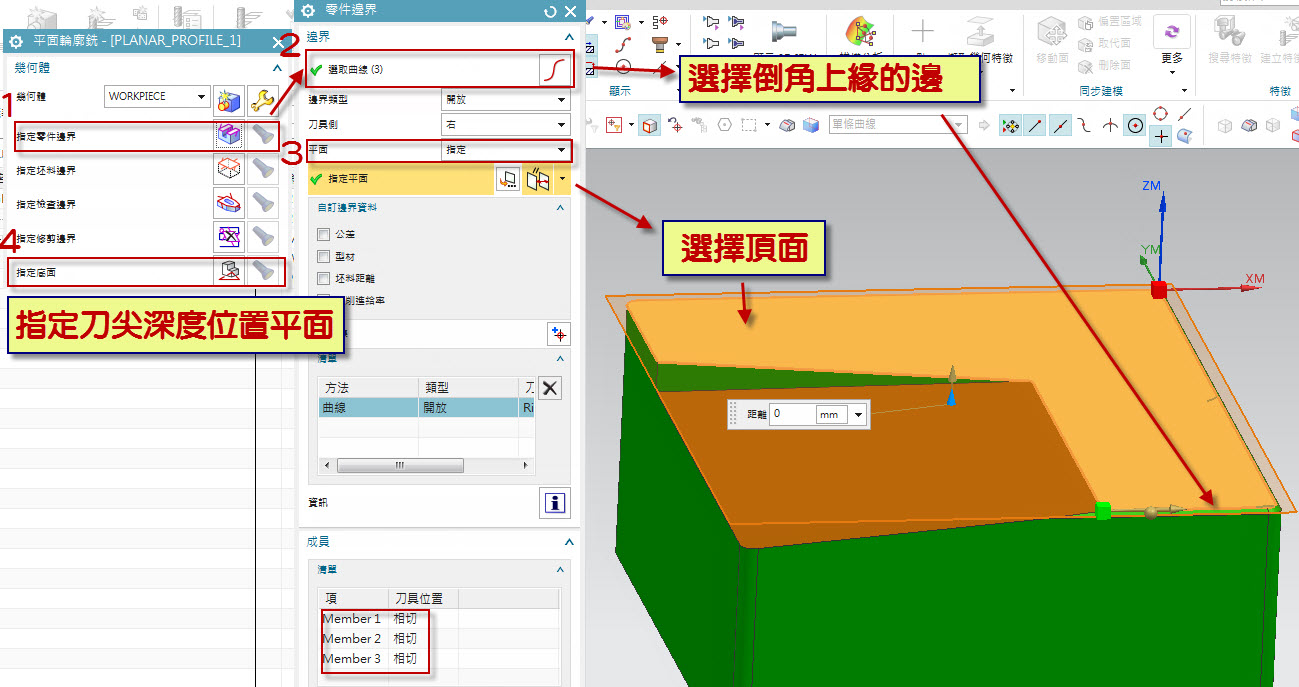

(1) 「零件邊界」為倒角上緣的邊，依據邊界類型，設定【開放/封閉】邊界，及刀具位置在邊界的左側/右側，刀具位置設為相切
(2)「平面」為倒角面頂面
(3)「底面」則為刀尖深度位置平面，可自行依加工需求定義，即可完成倒角路徑。

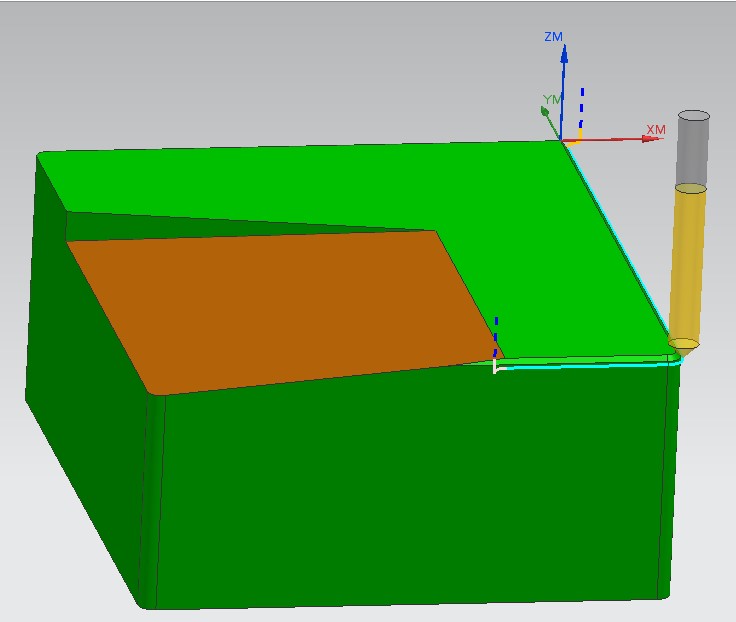

在平面上並未繪製倒角邊線(過切用法)：
有時工件上在未繪製倒角造型處仍需倒角，則同樣可選用「MILL_PLANAR」 裡「平面輪廓銑」的工序來進行倒角。
依序設定
(1) 「零件邊界」為欲倒角的邊線
(2) 「平面」為倒角面頂面
(3) 在下方「成員」欄位選取所有的邊界線，將「刀具位置」設置為「開」<開即為置中的意思>。

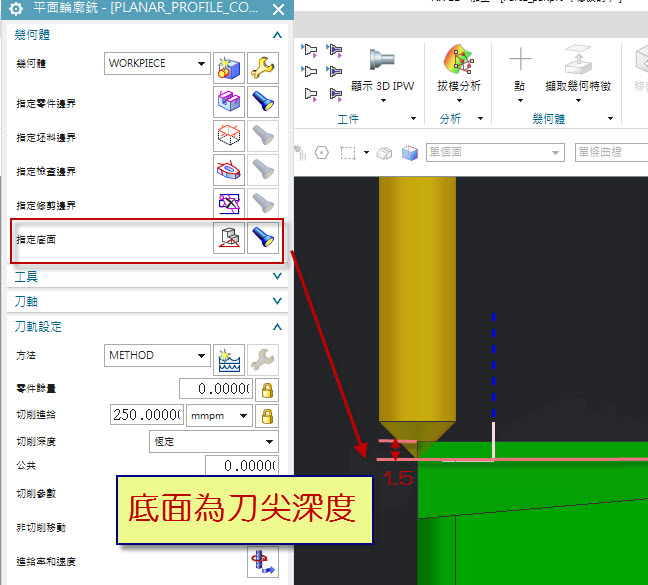

(4) 「底面」則為刀尖深度位置平面，此時產生路徑後會發現路徑為使用刀尖直接倒角，在加工中會造成刀尖受力較大，刀具較快損壞，故必須給予路徑偏移量，避開刀尖銑削的情形。

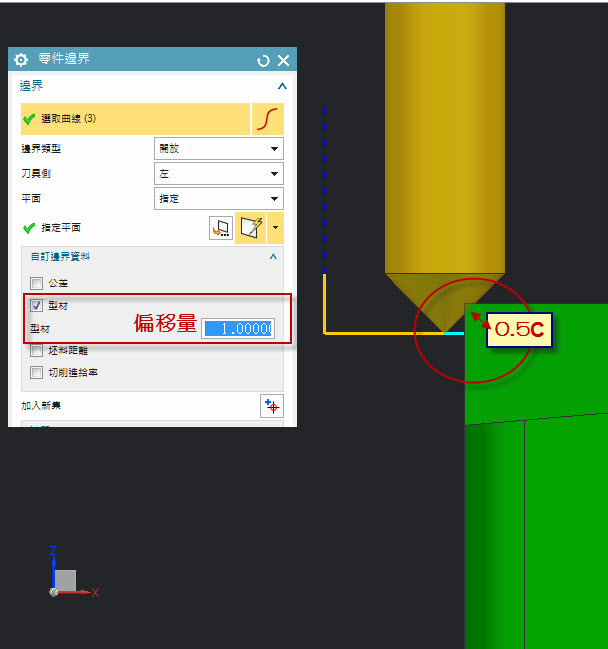

(5) 偏移量的設定若是直接在餘量設定是無法有作用的，必須回到「指定零件邊界」裡「自訂邊界資料」的「型材」設置偏移量。設定方式為假設倒角尺寸為0.5C，刀尖深度為1.5，那麼偏移量的設定為1.5-0.5=1 。

在斜面上倒角：

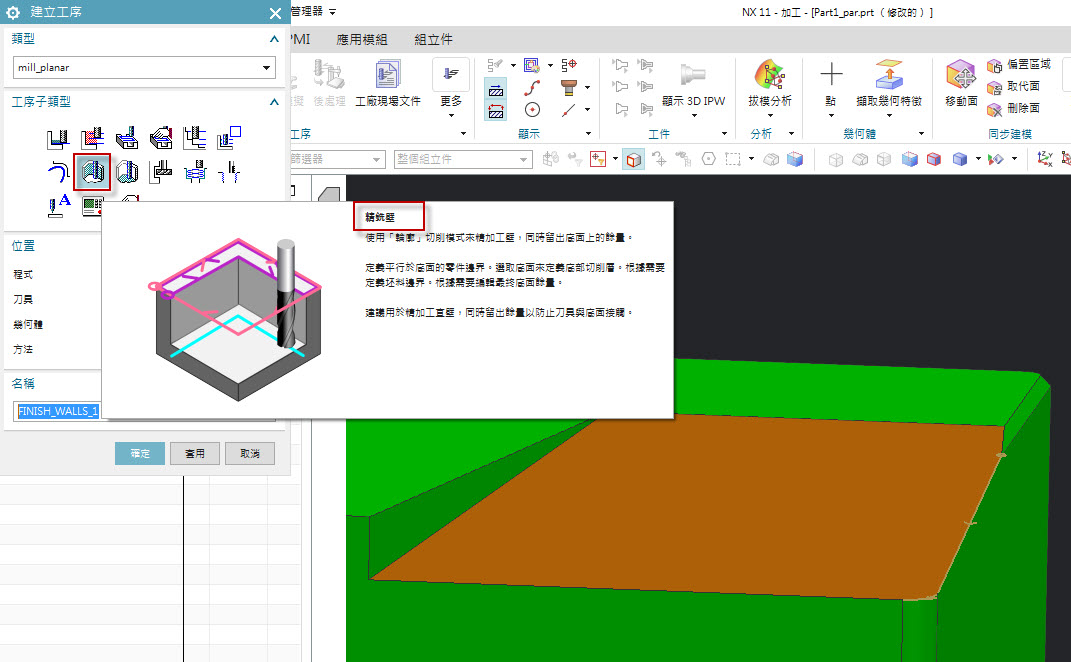

工件上倒角處若為傾斜面，則選用「MILL_PLANAR」 裡「精銑壁」的工序來進行倒角。
依序設定

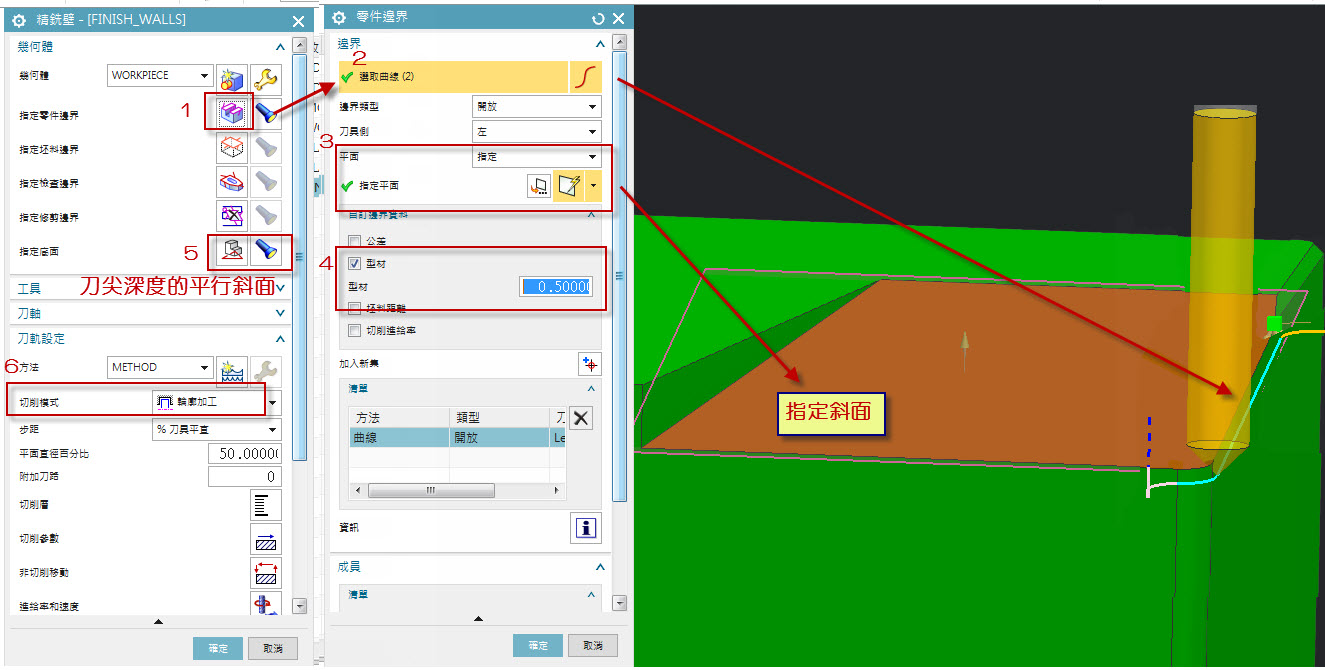

(1) 「零件邊界」為欲倒角的邊線，邊界線的設定分有無倒角邊界線，其方式如同上述1&2。
(2) 「平面」為倒角的傾斜頂面。
(3) 「底面」則為刀尖深度位置傾斜面，「切削模式」為「輪廓加工」，即可完成倒角路徑。
