NX CAM NX12刀軌預覽新功能 – 2018/08/24

24
八月
Posted by Monica
Category:
無迴響

在NX CAM 一般編寫工序後，都會進到確認指令，進行重播刀軌的模擬，但有些刀軌直線就是沒辦法中途停留，如果使用者想要觀察中途的位置就只能多播放幾次。如果你們有NX 12 那麼將有新功能”動畫”可用，就能在有刀軌的位置上停留刀軌，能大幅幫助使用者節省時間喔!
請參考以下說明:

步驟1 步驟2 步驟3

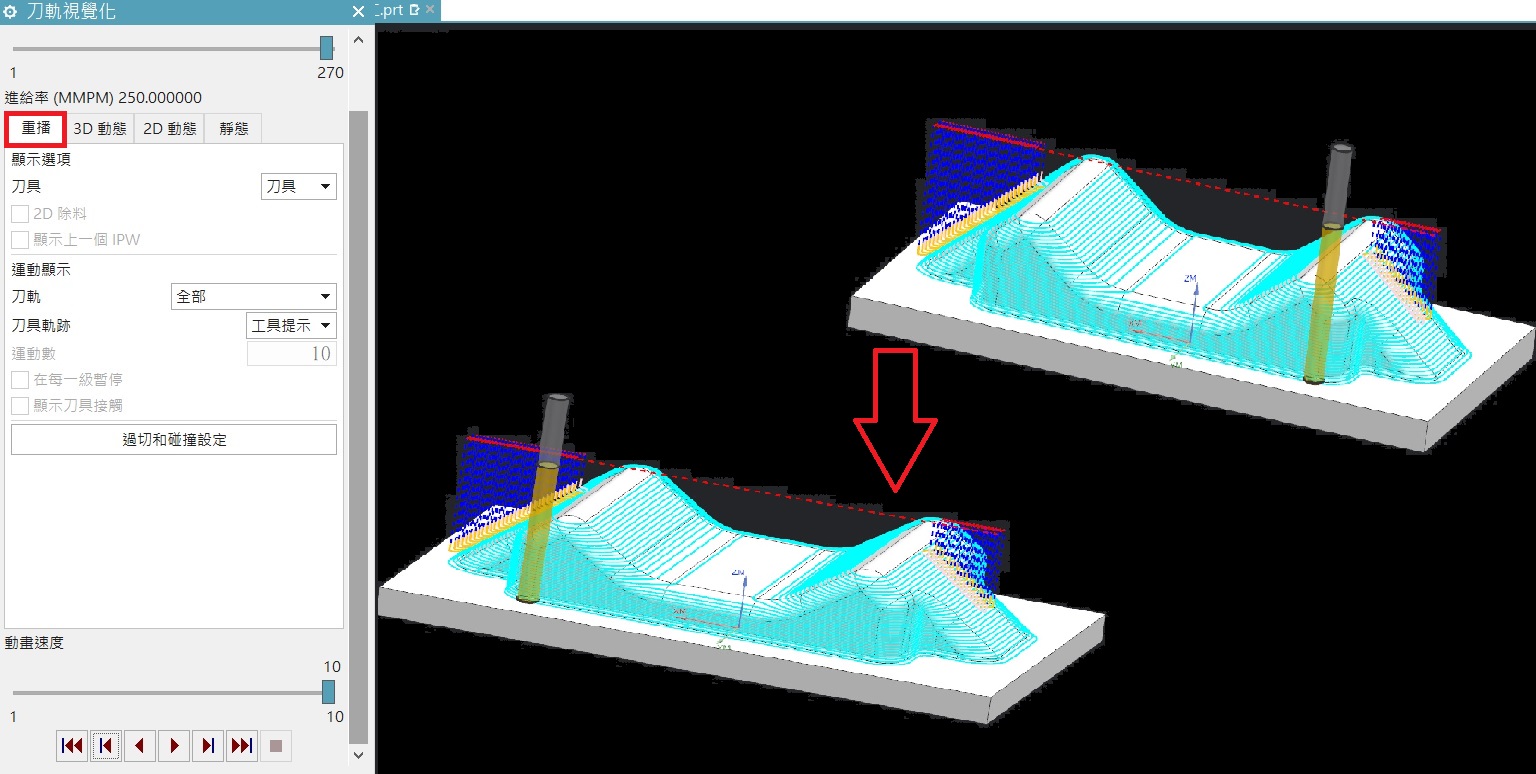

NX11前進行重播刀軌遇到直線時，常常這個地方按下步進後，刀軌就跑到下個位置，是因為在NC code輸出時，直線輸出X，Y點，所以在預覽下是沒辦法中途停留。

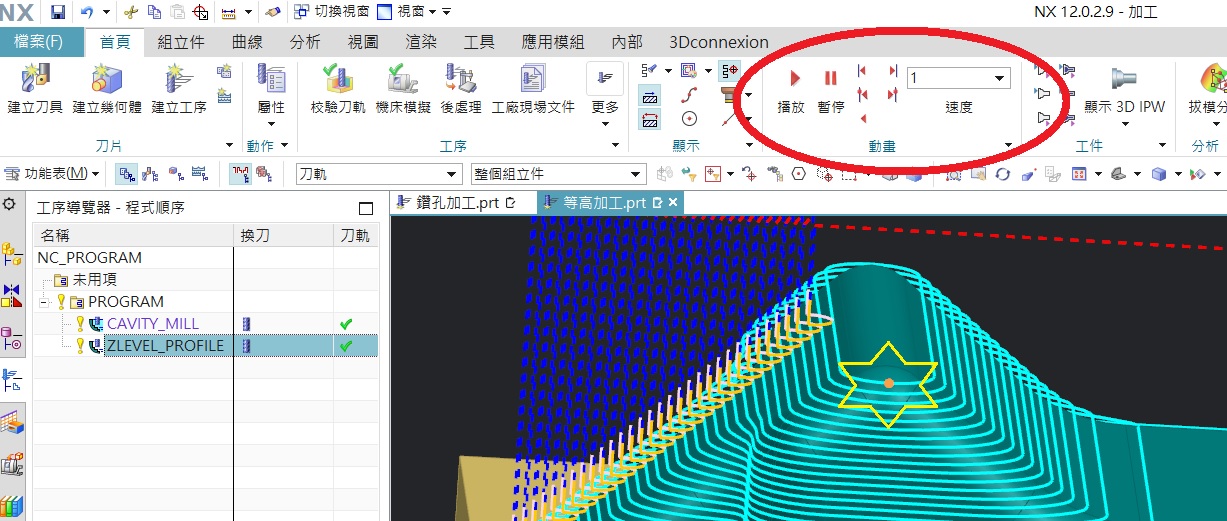

如果是用NX12，在點選到工序後，首頁欄多了動畫區，這時候把滑鼠移動到刀軌上就能出現橘點，代表使用者可以把刀具移動這個刀軌位置上!並且可以選擇是否進行播放動畫的效果。

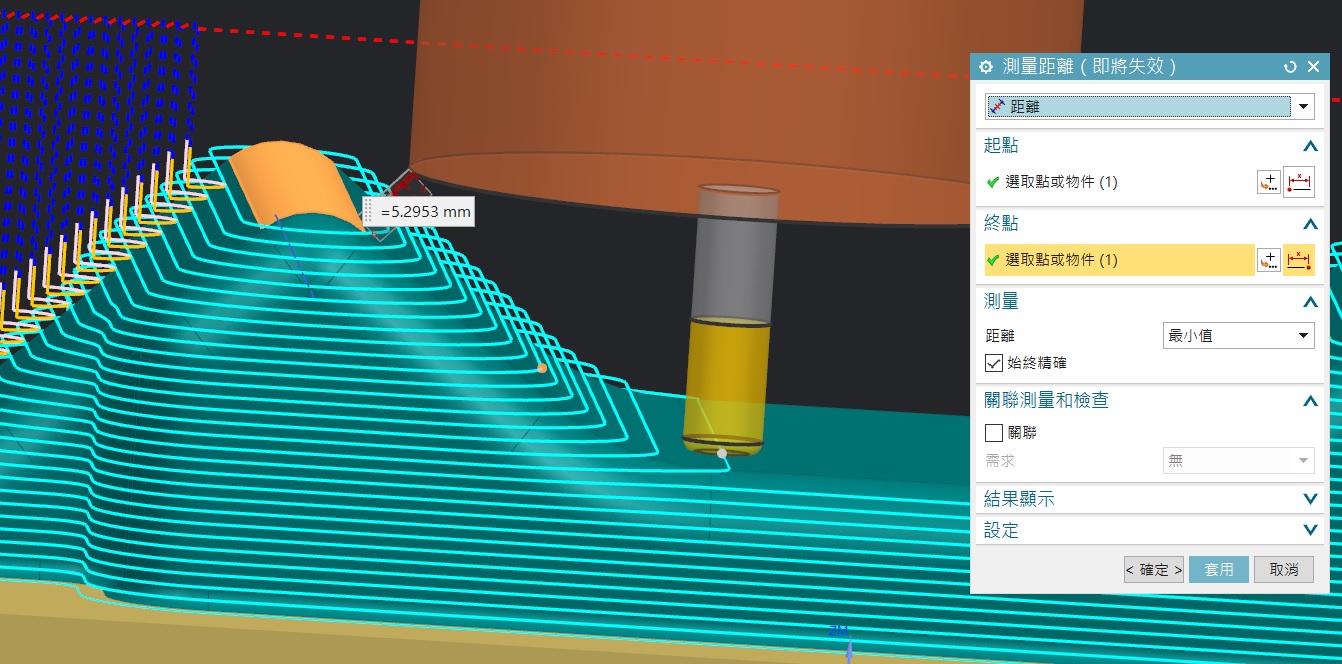

刀具被移動的距離可以更小，更符合使用者需要的位置，並且可以搭配量測功能，一起使用量測距離等指令!
