CAMTrax & SOLID EDGE 的設計結合
- CAMTrax™幫助設計師創造每一個類型的凸輪實體模型，配合您的系統需要參數控制動態運動。
- CAMTrax™在設計時，可以使用Excel圖表聯繫在一起，並且可以將凸輪模型匯入SOLID EDGE當中。
- CAMTrax™可以在製作模型的時候，幫助你建立3軸和4軸加工機的程式代碼，方便你進行加工製作。

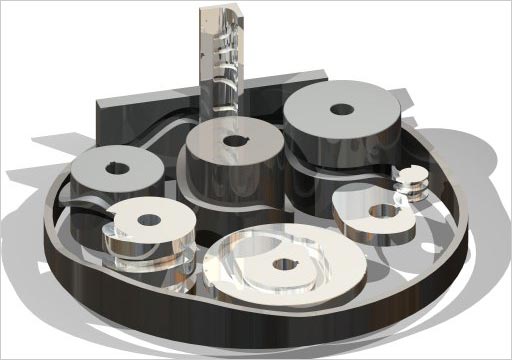

CAMTrax™標準凸輪類型：
包括圓柱凸輪、板凸輪和線性凸輪。
凸輪類型：
- 圓柱（桶）凸輪
- 平板凸輪
- 板狀(盤型)凸輪
- 凸輪合成進給螺絲
CAMTrax™可以選擇與設計：
跟隨型、在中心平移，偏離中心平移，擺臂和平板面往復的類型。
選擇不同的運動合成與CAMTrax一個單元。
運動類型：
- 跟隨類型
- 在中心平移
- 雙凸輪從動件(圓筒凸輪)
- 圓柱凸輪的編號路徑
- 偏離中心平移
- 擺臂
CAMTrax™可以匯出：
位移，速度，加速度，壓力角，凸輪軸轉矩，曲率，接觸應力和法向力的半徑的時脈圖。
產生數值表和圖形：
- 位移
- 速度
- 加速
- 脈衝(衝擊)
- 壓力角
- 凸輪軸扭矩
- 接觸應力
- 法向力
- 曲率半徑
CAMTrax™可以建立許多的複雜曲線類型：
節省你的設計時間，你也不再需要專業的數學計算來計算凸輪公式。
凸輪運動曲線：
- 擺線曲線
- 簡諧運動曲線
- 修正正弦曲線
- 修正梯形曲線
- 等速度曲線
- 多項式曲線
- 8次方多項式曲線
- 拋物線曲線
- 從檔案導入自定義位移…等
