Solid Edge使用面拆離並快速建立實體 – 2019/07/05

5
七月
Posted by Monica
Category:
無迴響

有時在繪製(設計)產品時，需要兩個相同的草圖，但又不想再繪製一次時，我們可以怎麼做呢? 以下例子說明。

步驟1 步驟2 步驟3 步驟4

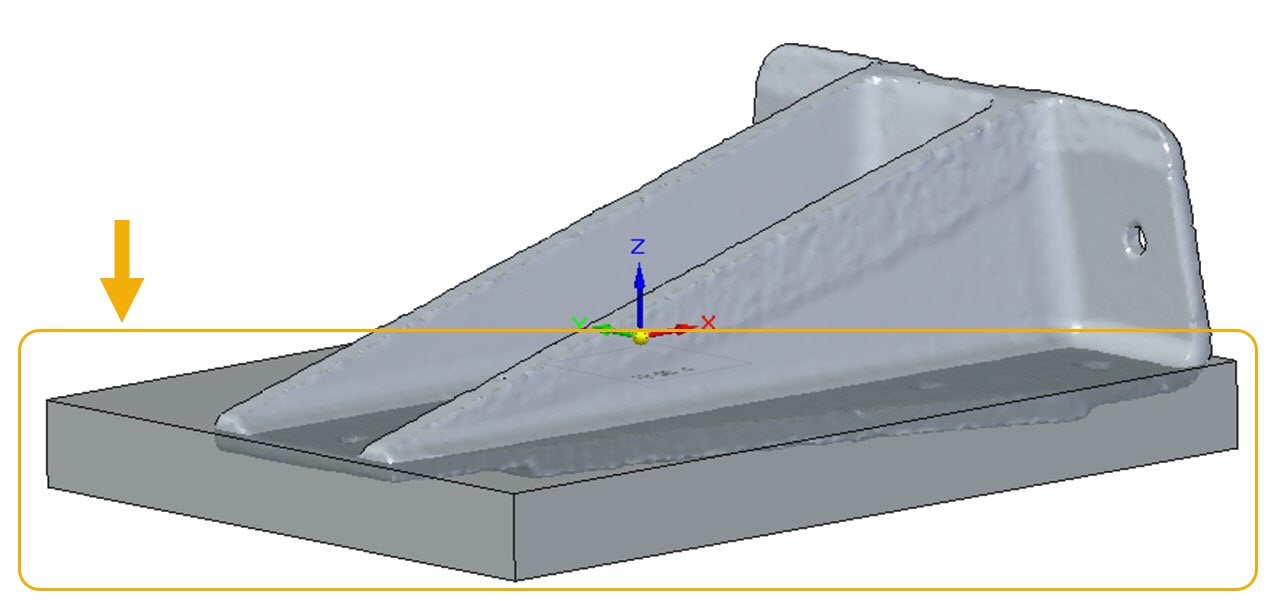

例如，這是一個需要做模具的樣品，我們可以先生成一個下方的立方體。

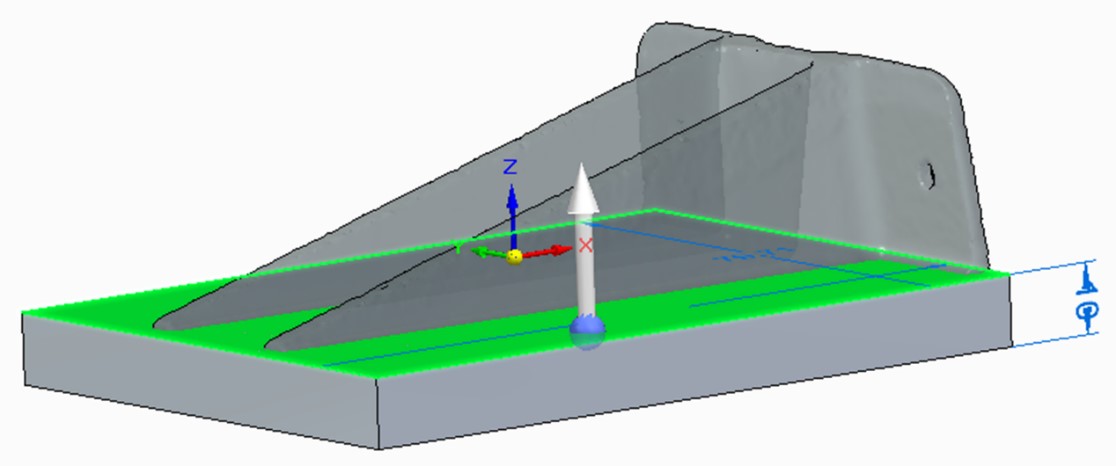

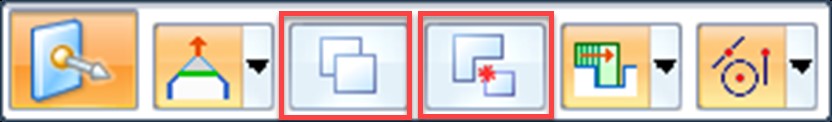

點選要複製的面，出現工具列，選擇其中的「複製」與「面拆離」，利用箭頭往上拆離。

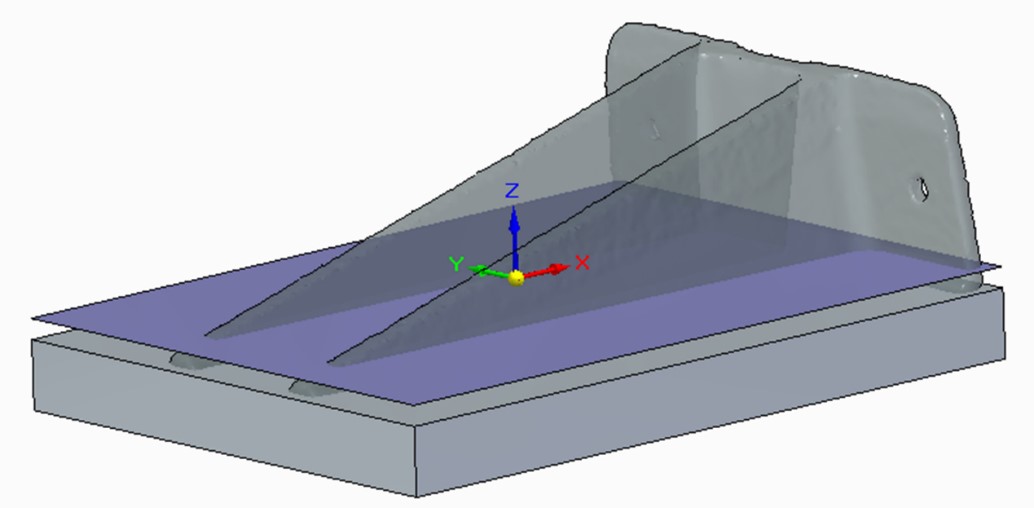

出現“紫色”的面，我們就可以利用它繼續編輯特徵。

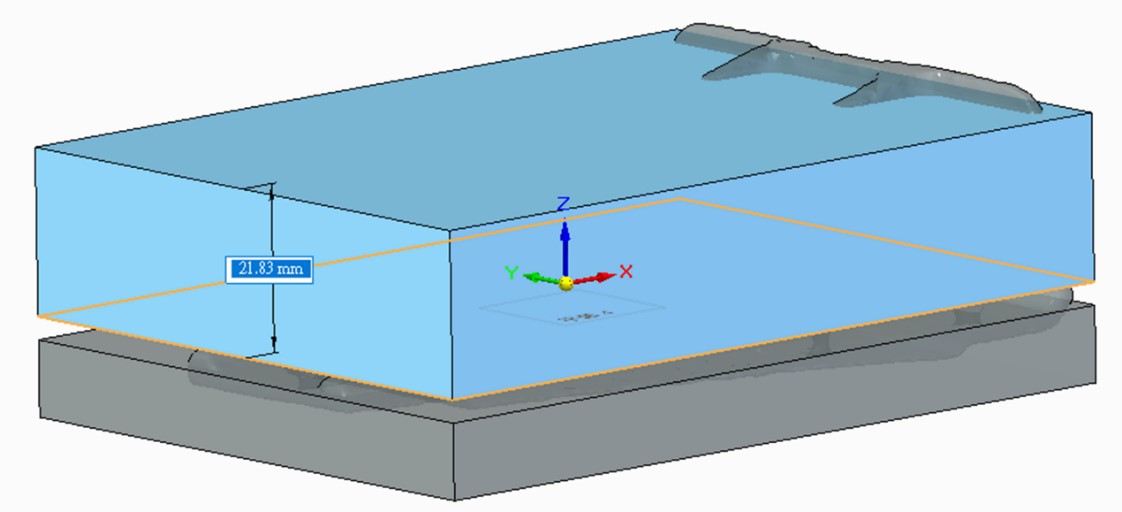

再利用「拉伸」的方式，拉伸出需要的實體，進而能利用此相同外形的實體，做更進一步的編輯。…(完成)。



林冠汶 Sharah
