Solid Edge工程圖比較 – 2015/11/27

Posted by Monica
Category:

有時對同一種模型會有不同尺寸上的修改,而有不同的兩張工程圖,Solid Edge可對兩張工程圖做「比較圖紙」的功能。針對Solid Edge圖紙(*.dft)比對功能,選擇不同檔名的兩個檔案,由電腦自動比對相異處,還可儲存結果備查。

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8
開啟原有的工程圖檔,檢視一下初始的圖紙。

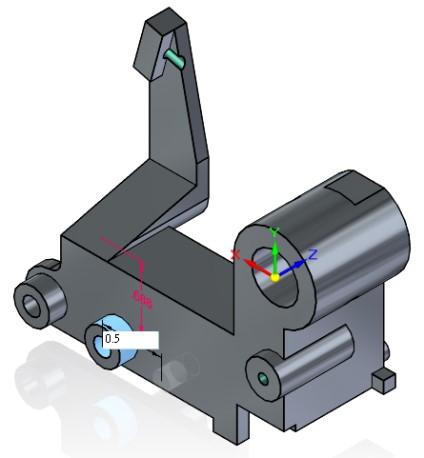

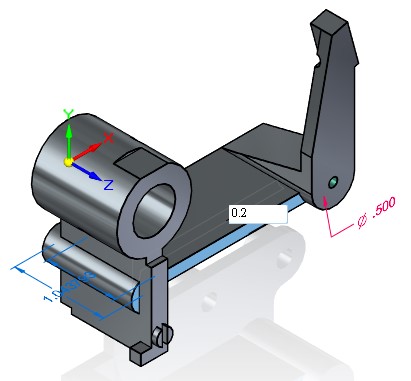

針對模型做部分的修改。

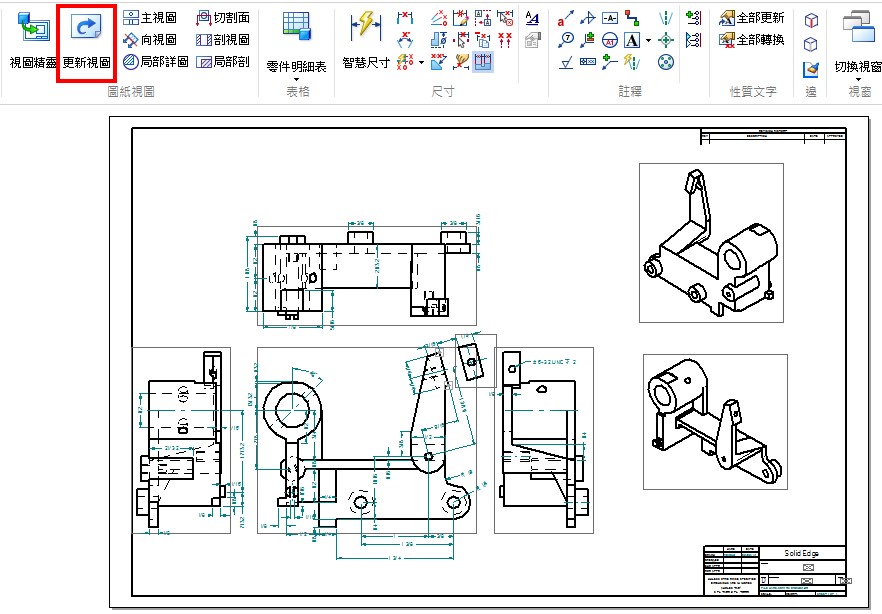

回到工程圖,做「更新視圖」的動作。

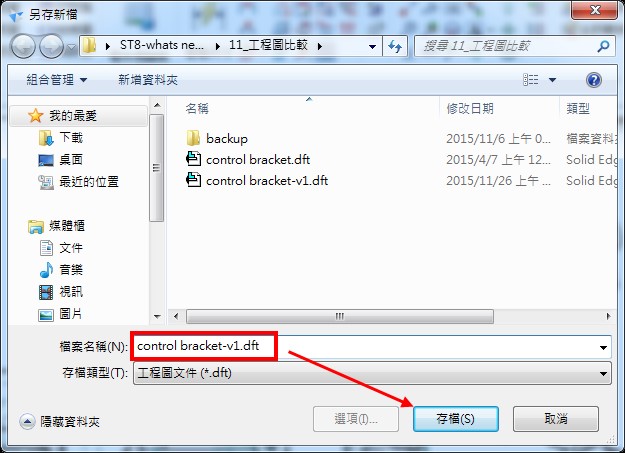

並「另存」工程圖檔。

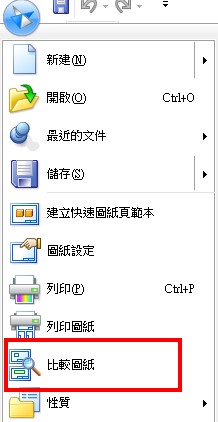

存檔後,在「應用程式」按鈕下→點選「比較圖紙」。

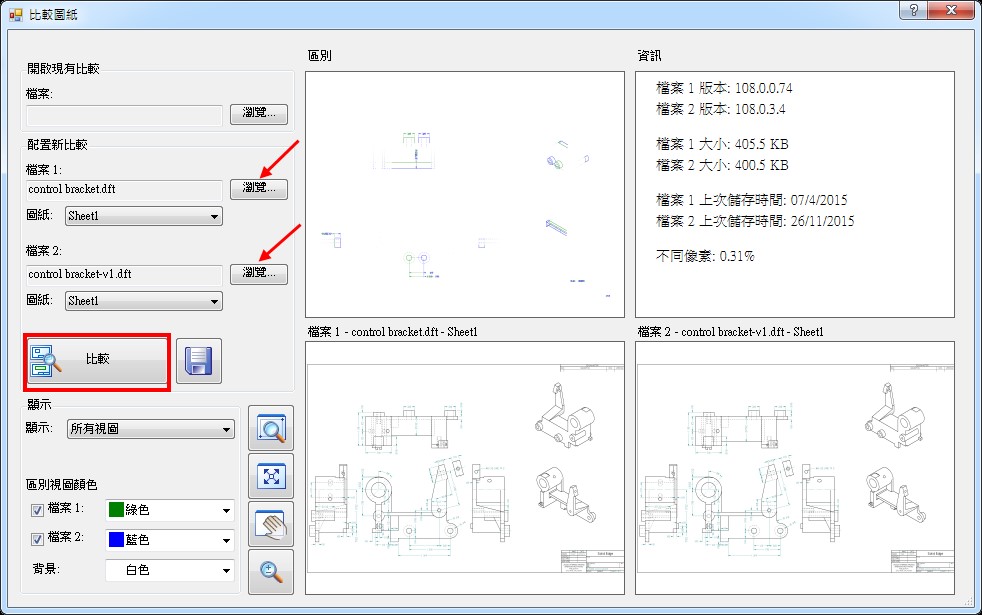

出現「比較圖紙」的視窗→在檔案1選擇原先的工程圖;檔案2選擇修改後的工程圖→點選「比較」。
右邊四個視窗即顯示兩個工程圖的差異,還可去「移動」、「放大縮小」、「改變顏色」…等, 方便查看。

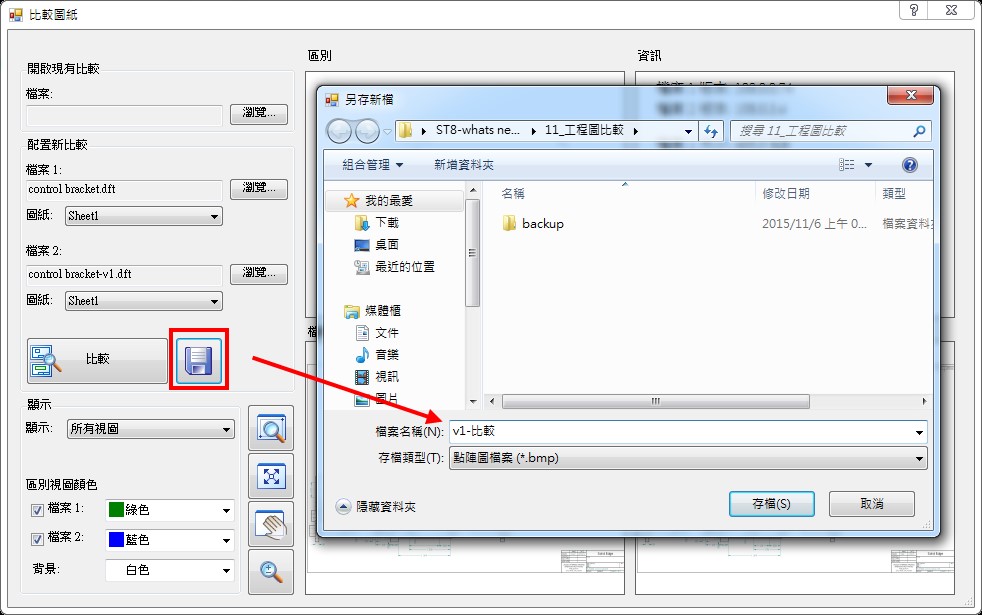

最後,可以「儲存」此張比較圖檔,留底備查。

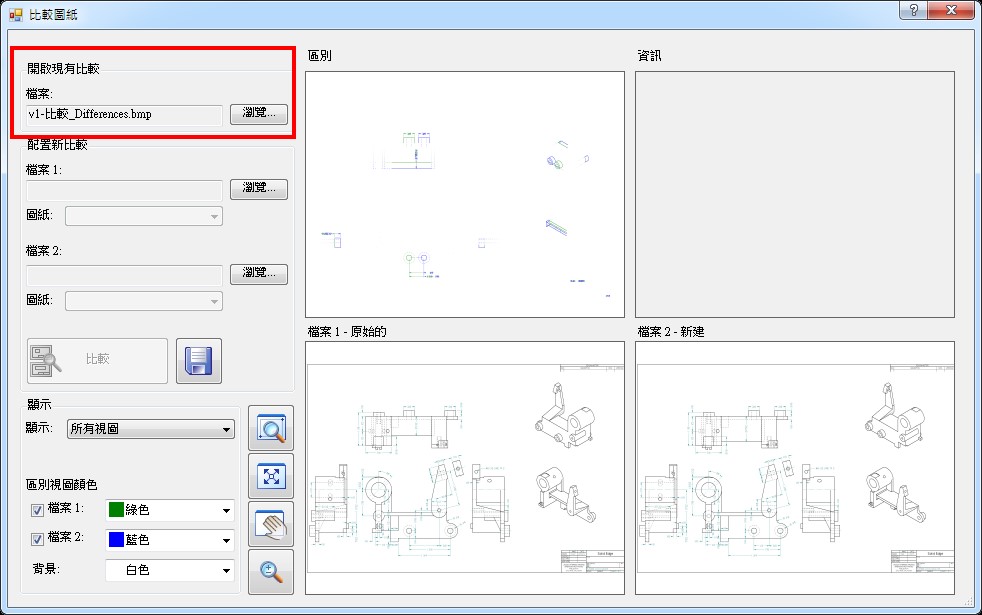

下次點選「比較圖紙」時,可直接開啟先前存檔的結果檔,快速檢視差異。…(完)

楊淳如 Amy Yang
