Solid Edge工程圖-表格的尺寸公差設定 – 2019/03/22
22
三月
在工程圖上的 ”表格” 若是使用到 ”尺寸值”，那麼免不了會遇到需給定 ”公差” 的時刻，因此本篇將與各位分享如何在工程圖表格內設定尺寸值的公差。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7

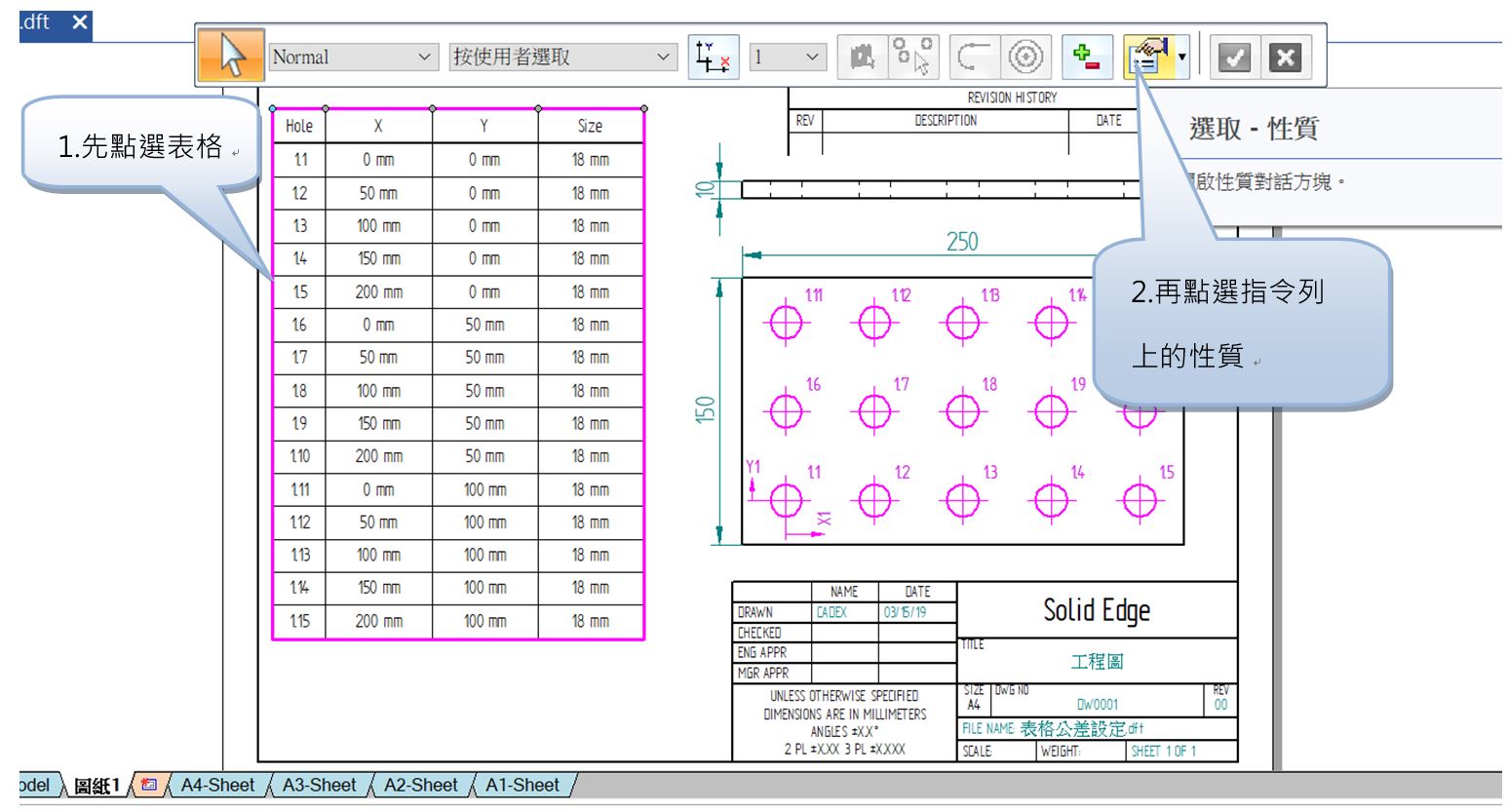

首先選取欲修改的工程圖表格(這邊以孔表格為例)，再點選指令列上的性質按鈕。

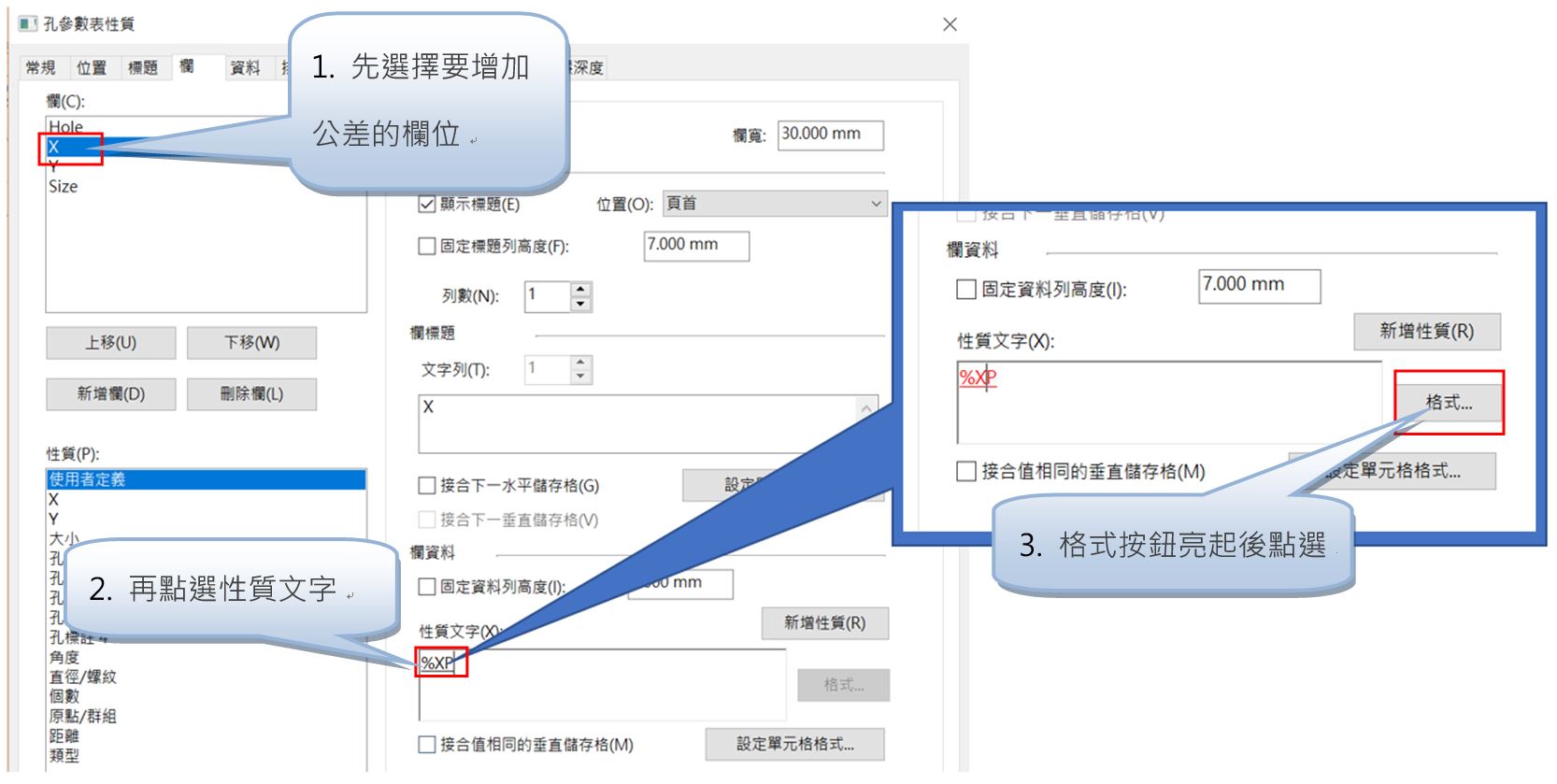

進入性質頁面後，先選擇要增加公差的欄位再點選性質文字，此時性質文字會變紅色而旁邊的格式按鈕會亮起，點選格式。

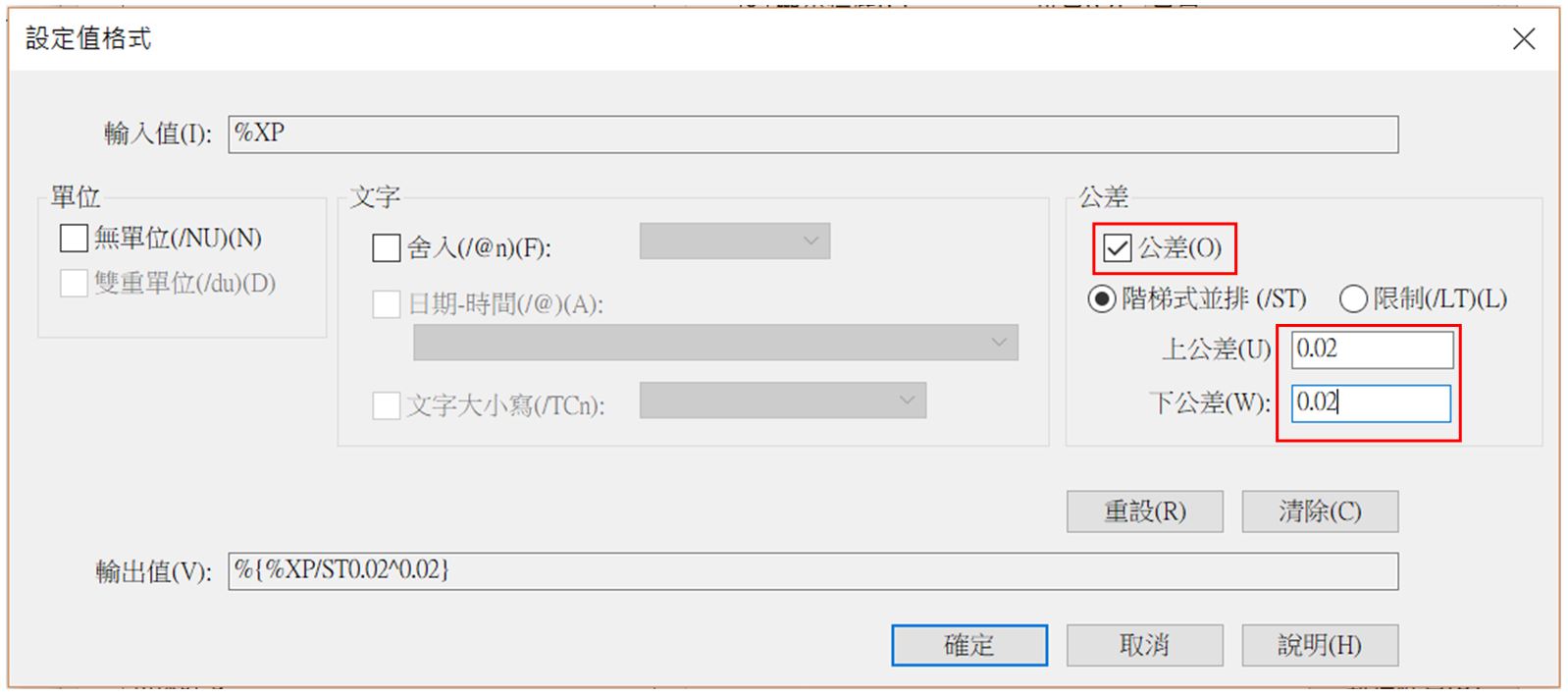

此時會進入設定值格式頁面，將公差選項打勾並輸入上下限公差，即可看到下方輸出值欄位的性質文字格式多了公差的語法，按確定將此欄位加入公差。

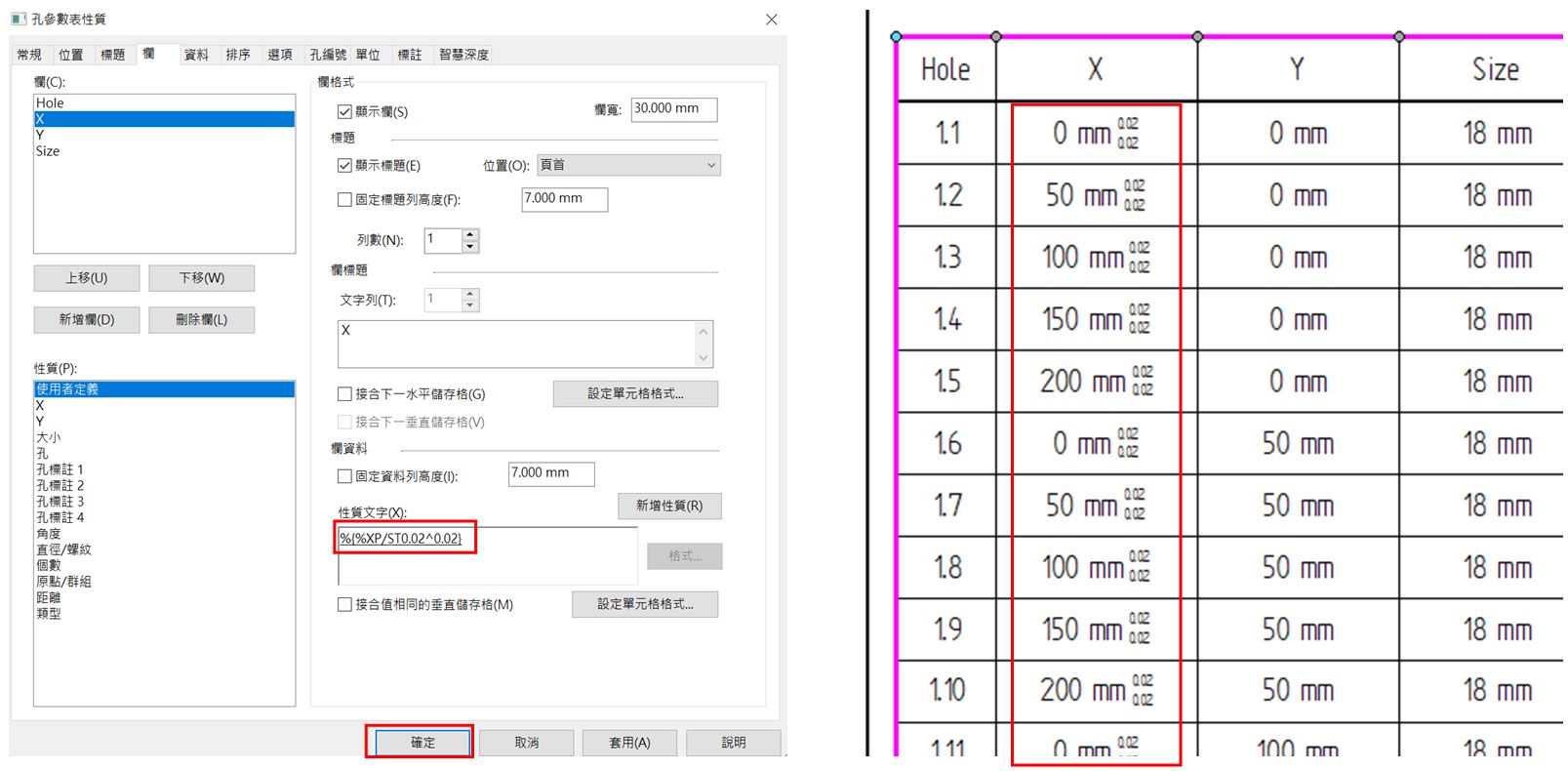

回到性質頁面確定性質文字格式正確後按確定，剛剛設定的欄位即會出現公差值。

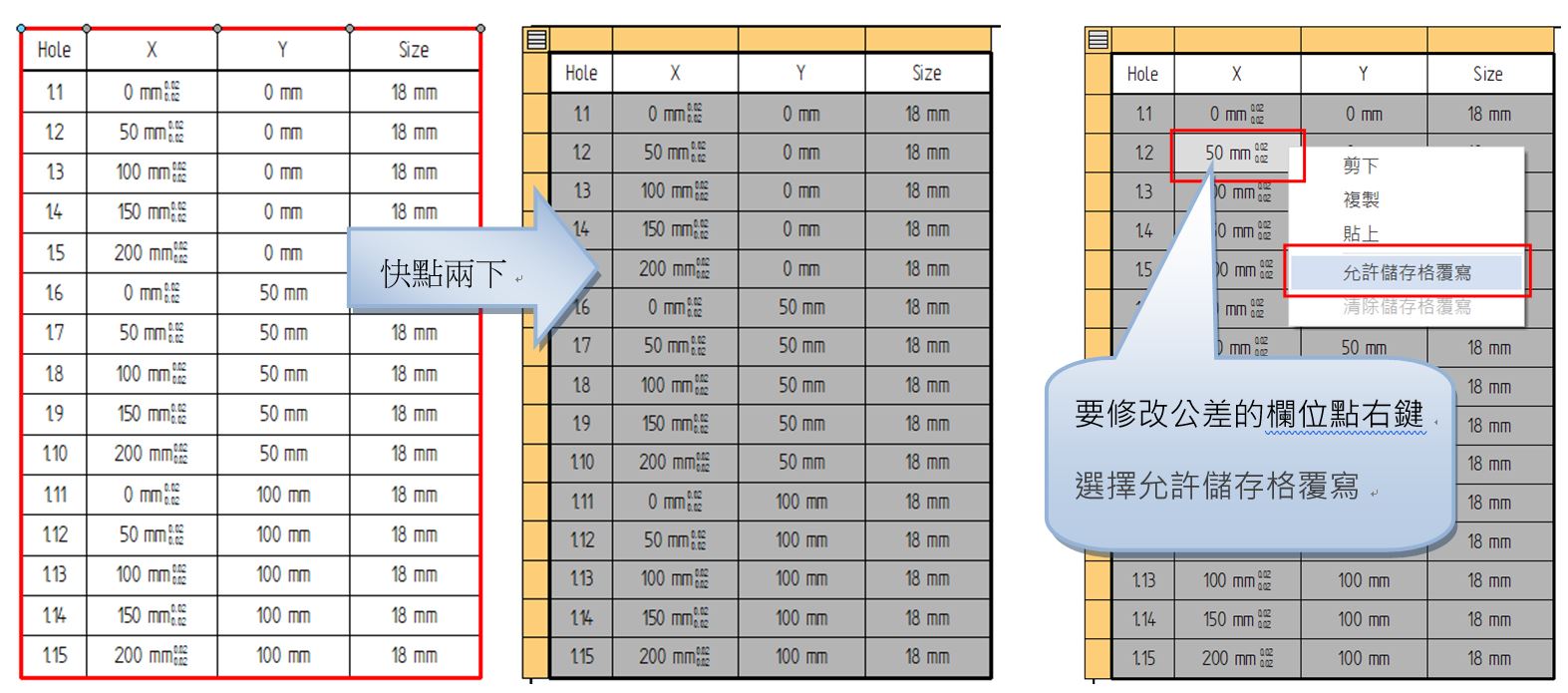

對表格快點左鍵兩下會進入下圖的模式，此時請對著要修改公差的欄位點右鍵會出現選單，選擇允許儲存格覆寫。

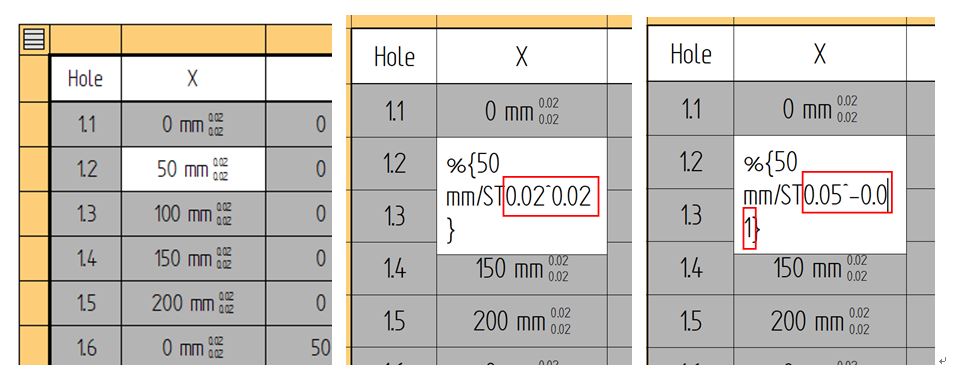

開啟允許儲存格覆寫的欄位會變白色，此時點左鍵兩下可以針對此欄位進行編輯，將公差值0.02^0.02修改成0.05^-0.01。

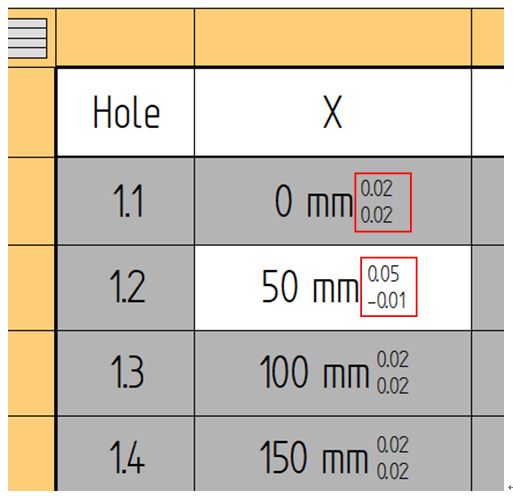

確定之後就可看到該欄位的公差變為我們設定的公差，其他欄位則維持通用的公差。
利用上述的方法，就可針對工程圖表格內的尺寸調整不同的公差值。..(完成)
利用上述的方法，就可針對工程圖表格內的尺寸調整不同的公差值。..(完成)
