Solid Edge組立件特徵應用 – 2015/10/16
16
十月
在組立件環境中，有時候為配合現場要求，需要做出與零件本體不同的特徵或尺寸，但又不想將原本的零件本體修改到，相信這是在現場實務中很常遇到的狀況，那怎麼樣做才可以達到要求呢?
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

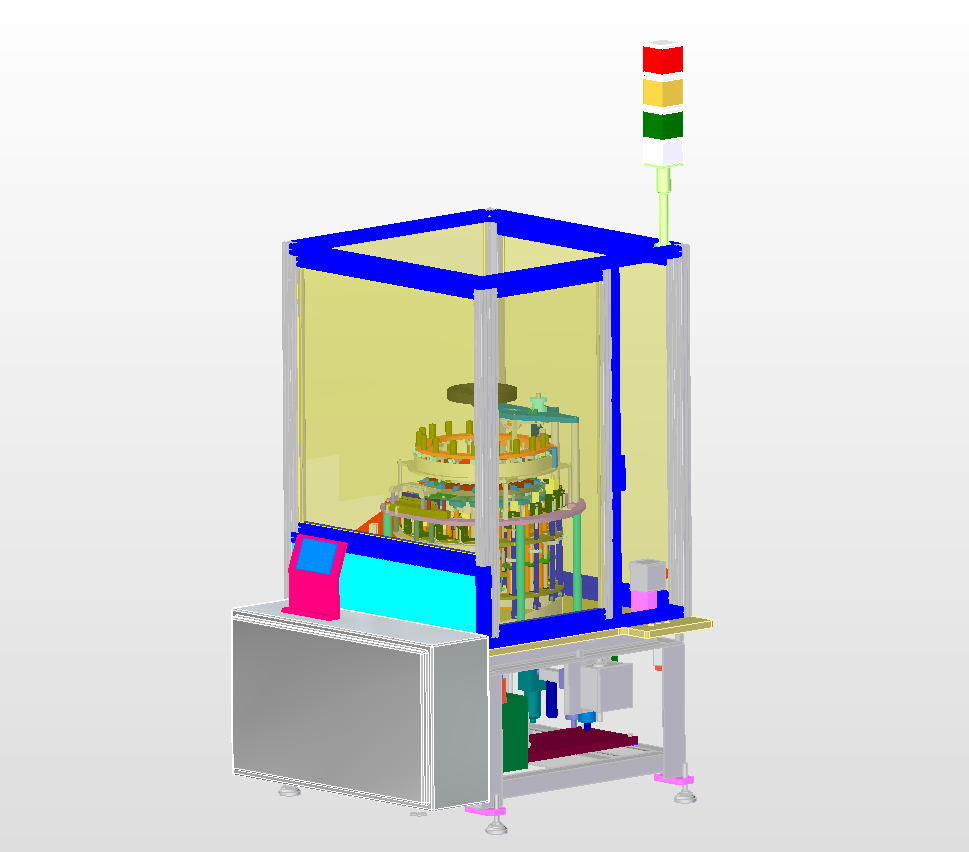

如下圖：在這個組立件中想要做出裝配用的孔位

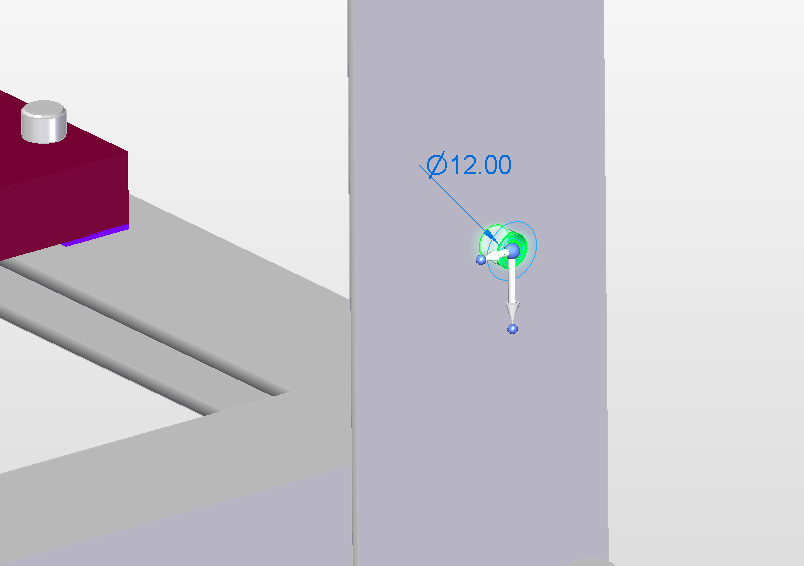

如下圖：在組件環境中，量測到的圓孔直徑為φ12.00

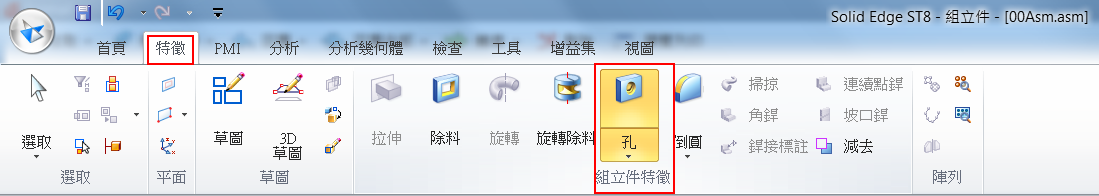

此時現場傳達了需要將圓孔改為直徑φ14.0，但若只為突發狀況而需要單獨調整而零件本體的直徑維持不變，這時候我們在組件環境中可以這麼做，建立特徵如下圖…

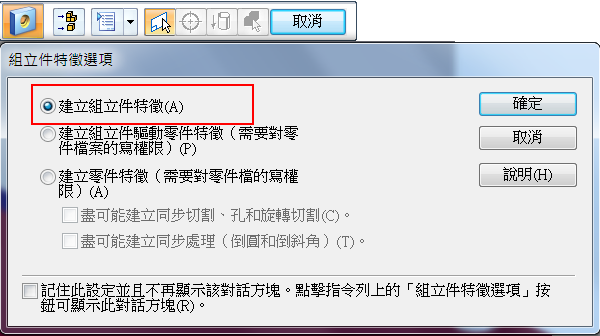

接著SolidEdge詢問我們，此特徵為組件特徵還是要寫入零件特徵中，我們選擇為組件特徵。

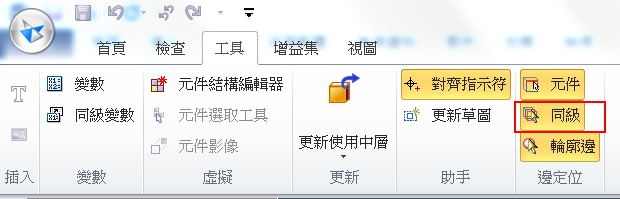

進入草圖後，為了方便鎖點，我們可以順手將”同級”變數打開，如下圖。

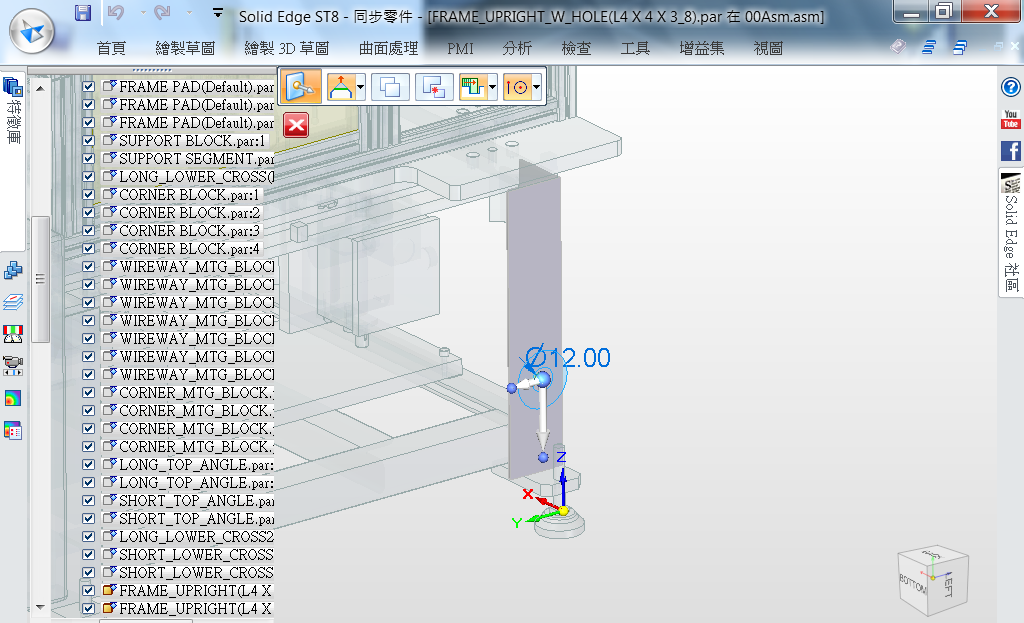

最後將需要的簡單孔直徑φ14，在想要的位置上建好後離開草圖，讓剛才的簡單孔成為組件上的特徵。這時我們可以打開原本的零件，觀看是否還是維持著原來的簡單孔直徑φ12，如下圖…
經過上面的操作介紹，瞭解了在Solid Edge中如果有偶發情況需要依據現場要求調整但又不想改動到原始零件，就可以在組件環境下直接建成組件特徵，這樣可以讓我們很快速的修改而且又不會動到原始的零件檔案喔!
