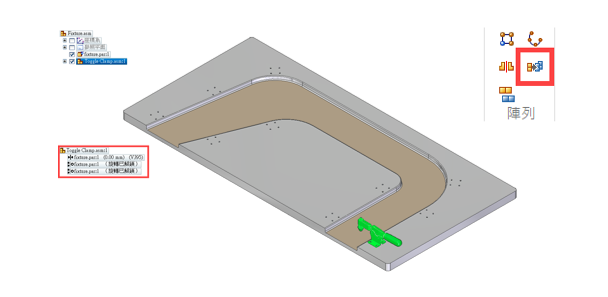

首先，對一零組件完整裝配完成後，點選〝複製元件〞。

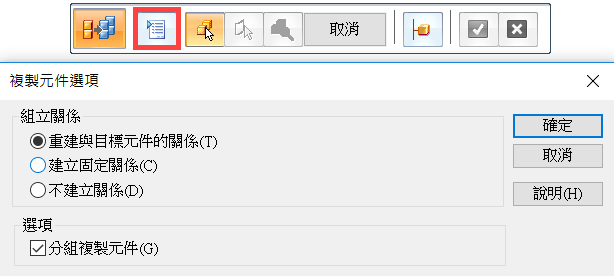

於複製元件選項中，〝組立關係〞決定複製後的結果要–
a.保留原始的組立條件
b.均使用固定條件
c.不建立任何組立條件
〝分組複製元件” 若打勾，則會將複製出來的結過以群組的方式歸類。

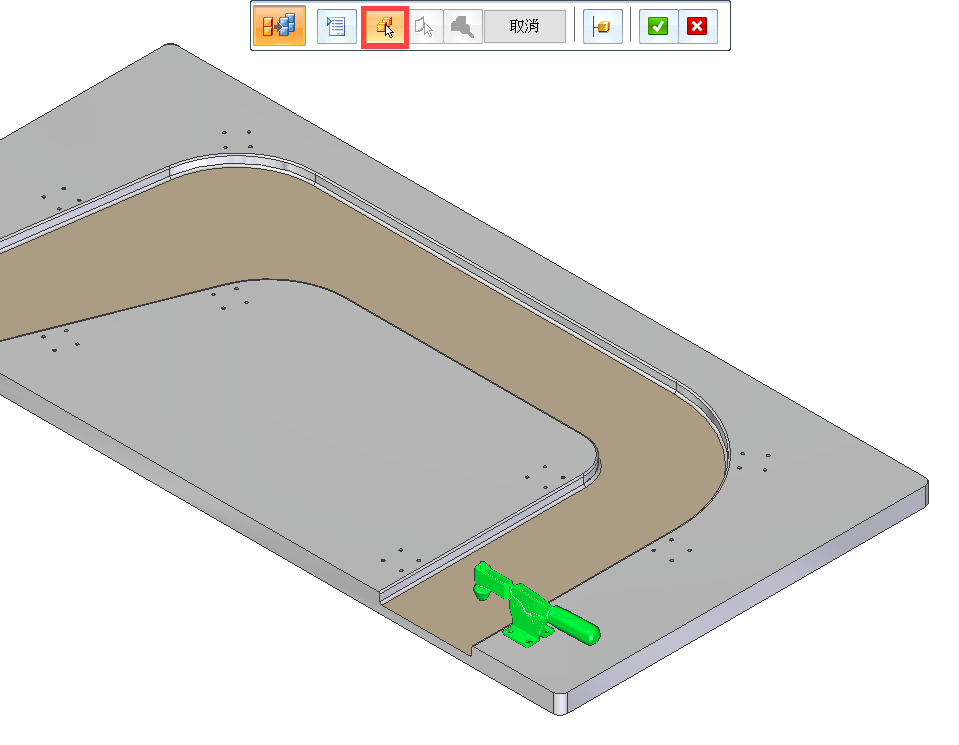

第一步-選取元件，完整選取要複製的零組件後按確定。

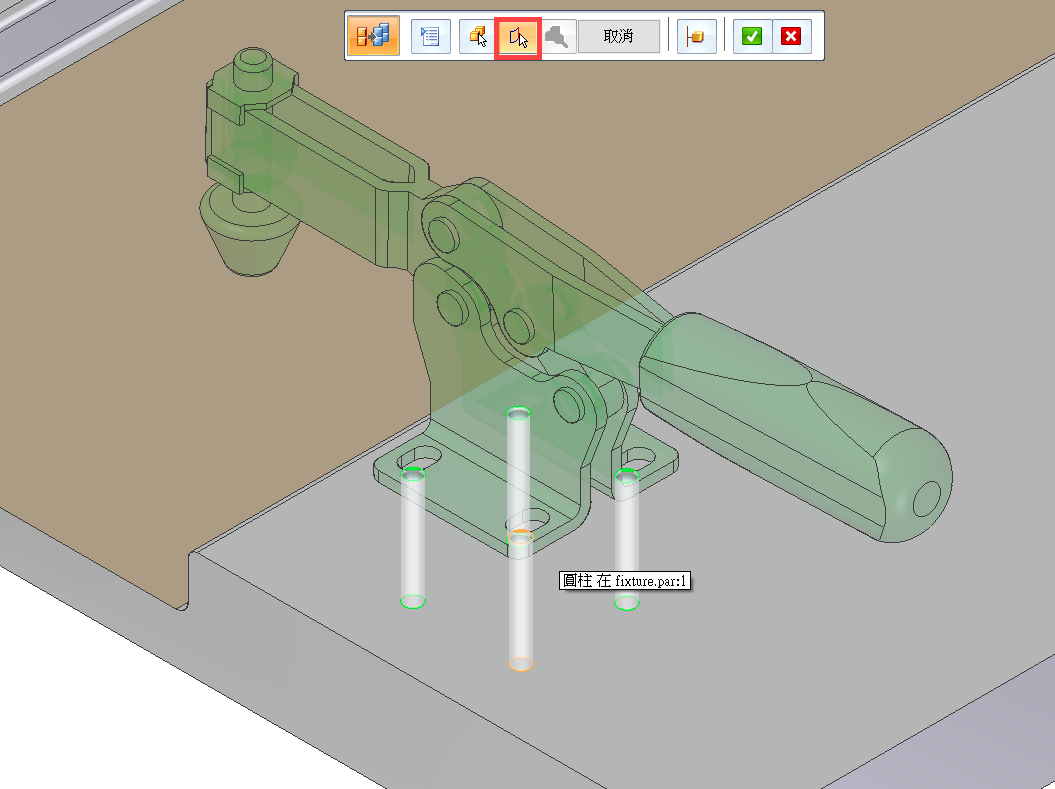

第二步-選取面，選取被複製之零組件參照於目標元件之幾何。
此範例以四個圓孔作為特徵參照。

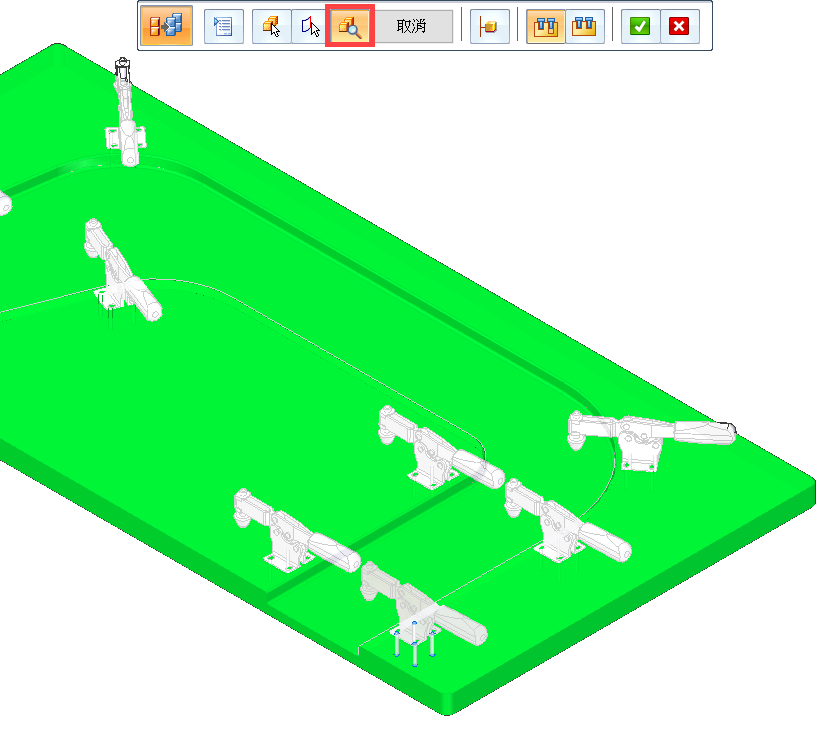

第三步-選取目標元件，點選包含此特徵參照的零件，即會預覽裝配後得結果。

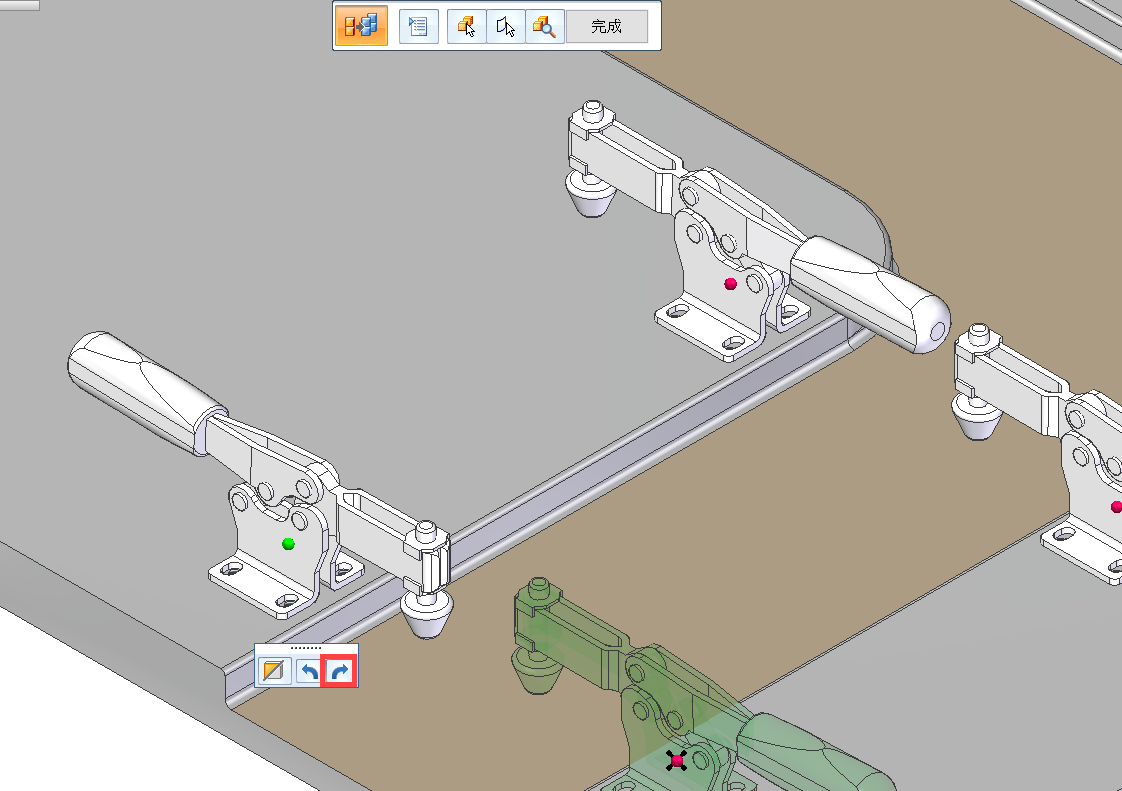

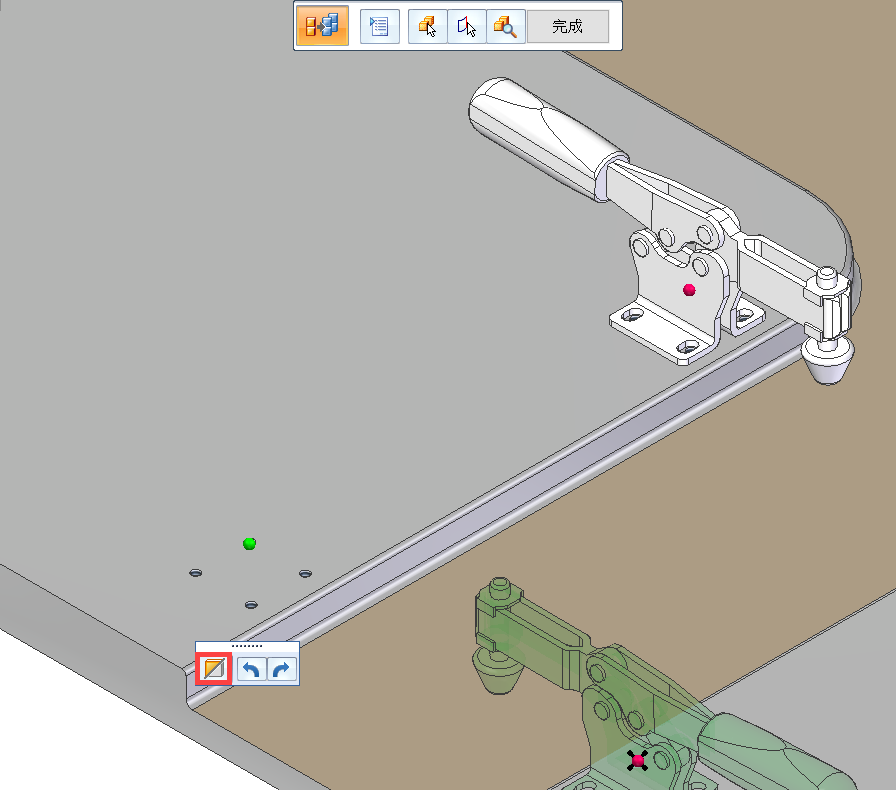

按下確定後，仍可對任一或複數個元件依需求做方向性的調整，只要點到紅色的事例手柄，此時可按住ctrl複選其他需要修改的元件，待事例手柄轉為綠色後，可於對話框中按藍色的箭頭按鈕，選擇其他種的結果，也可透過保留/移除事例的按鈕，依需求針對不需要的部分做移除，最後完成即可.…(完)。
