Solid Edge組立件中，在使用「原位編輯零件」時，因其他零件也同時呈現 “顯示" 狀態, 使得畫面顯為複雜，如想 “一次" 隱藏其他物件，「隱藏上一級」可幫助將其他零件快速隱藏，僅顯示編輯中的物件。又或者，想參考某些零件也可將其設定為顯示，使用者都可自行定義, 非常方便。

操作方式如下:

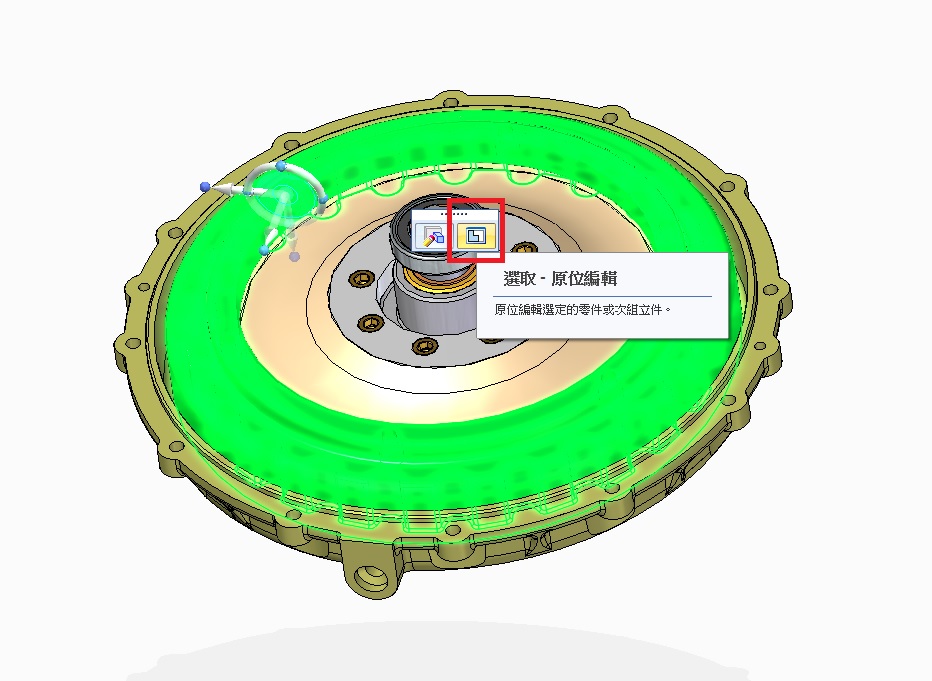

首先開啟組立件後，點選你要編輯的零件，點選「原位編輯」。

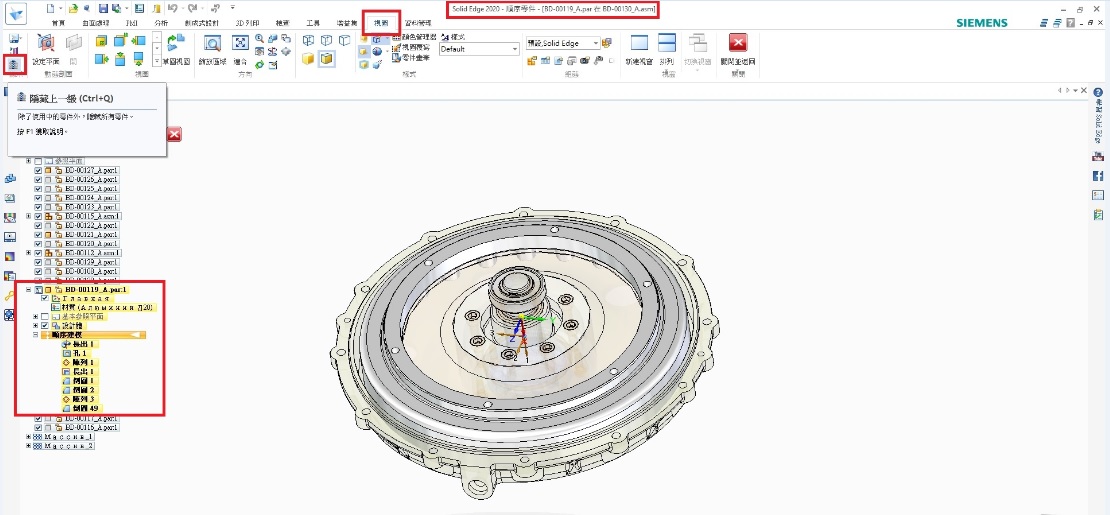

在功能區選擇 “視圖” → “顯示” → “隱藏上一級”。

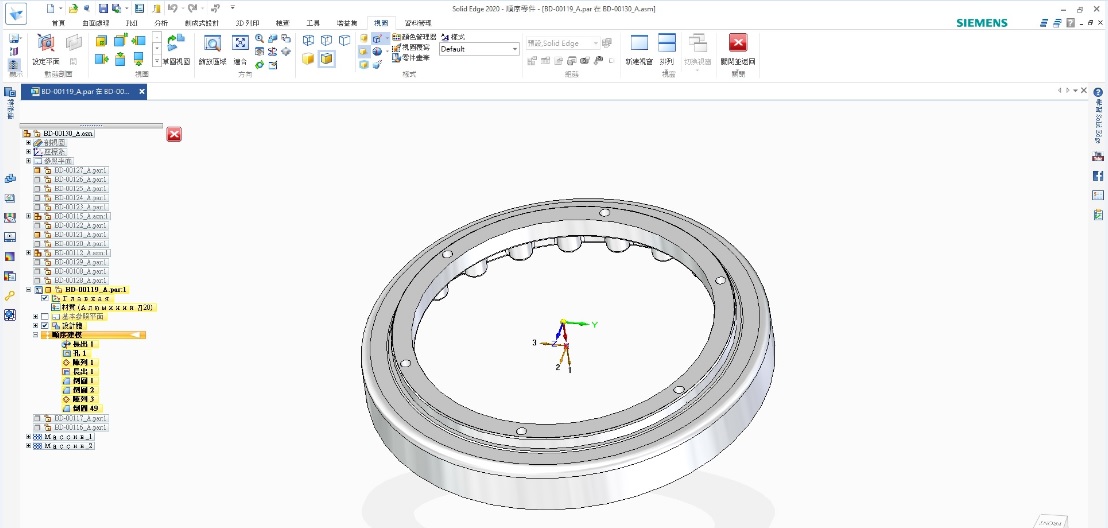

畫面中顯示部分，只會剩下我們正在編輯的零件。可清楚看見我們正在編輯的單一零件，即可針對零件特徵進行編輯。...(完成)。
