在沿用其他“2D”圖元素的時候，使用者最怕遇到細碎的圖元素，比如：極小的圓圈、點…等記號。
這些元素，有時會造成後續繪圖的錯誤，但也因為太細小了，找起來還是挺費時的，這時就可以利用「清理草圖」的功用，快速幫使用者清理掉這些細小的圖元素。
步驟1 步驟2 步驟3 步驟4

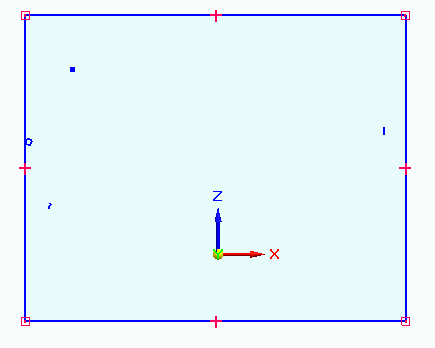

首先，在匯入2D的圖檔的時候，有些圖檔因為匯出的狀況會造成草圖上有一些細小元素，如：極短的線條、圓弧、曲線…等。這些線條或許在繪圖的時候不會影響太大，但是看著也挺煩悶的。

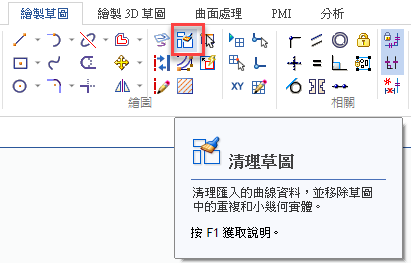

點選繪圖群組當中的「清理草圖」指令。

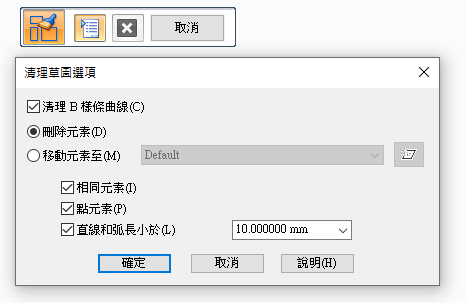

從選項當中，使用者可以設定這些元素是要移動到其他圖層或是自動刪除，可以選擇將重疊的線段刪除、點刪除以及小於指定長度的線段刪除。
▲ 備註：如果該元素本身帶有「限制相關條件」、「尺寸標示」，這會讓Solid Edge認為該元素是使用者所需要的，因此即便符合規則，也是不會被刪除的，因此使用者可以放心。
▲ 備註：如果該元素本身帶有「限制相關條件」、「尺寸標示」，這會讓Solid Edge認為該元素是使用者所需要的，因此即便符合規則，也是不會被刪除的，因此使用者可以放心。

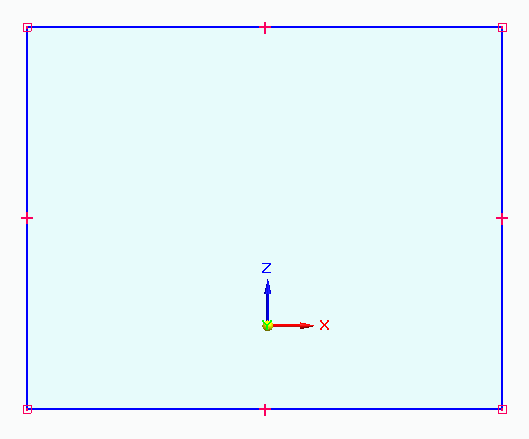

選項設定好之後，只要框選草圖，就可以將細小的元素都清理掉，給使用者一個乾淨的草圖。…(完成)
林彥錡 Kevin Lin
