Solid Edge零件-零件出2D線段 – 2018/05/18

五月

Posted by Monica

Category:

針對組件中快速獲得其一零件之2D線段檔，如.dxf，提供以下範例參考。

步驟1 步驟2 步驟3 步驟4 步驟 5

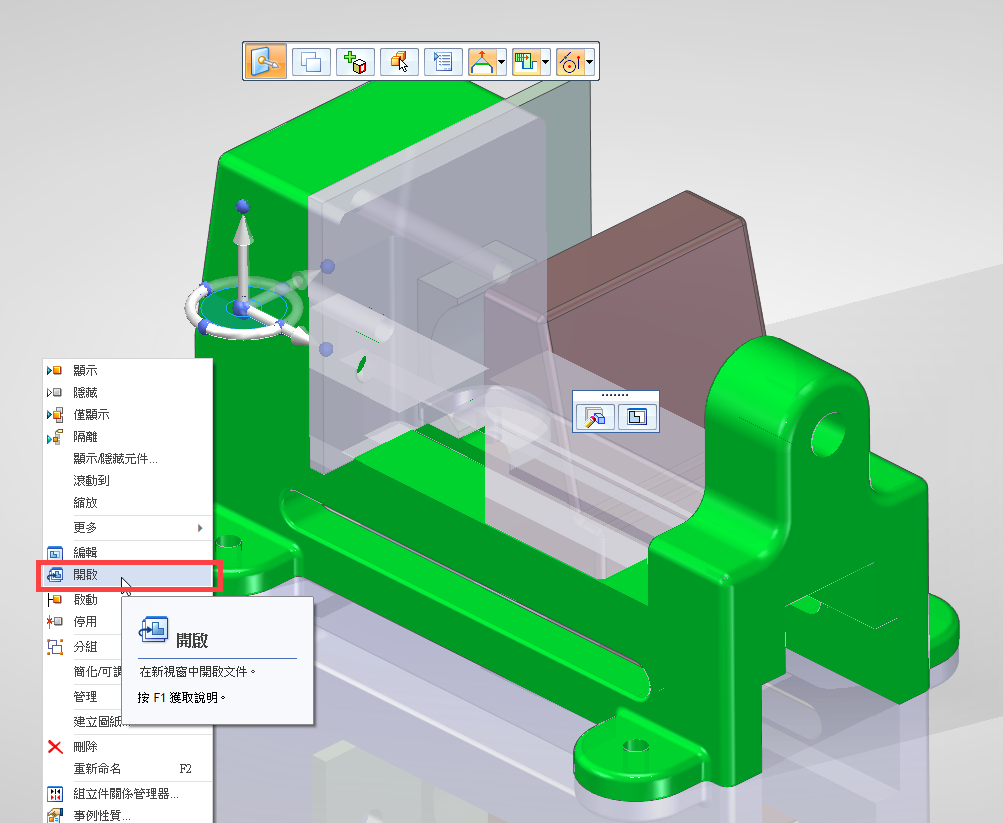

首先，於組件中對需要出2D的零件按"右鍵"，選擇"開啟"。

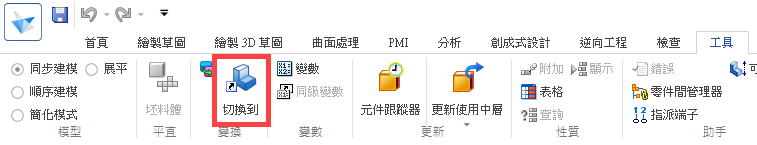

接著切換頁籤至"工具"，並點選"切換到"，將環境切換至"鈑金"的環境。

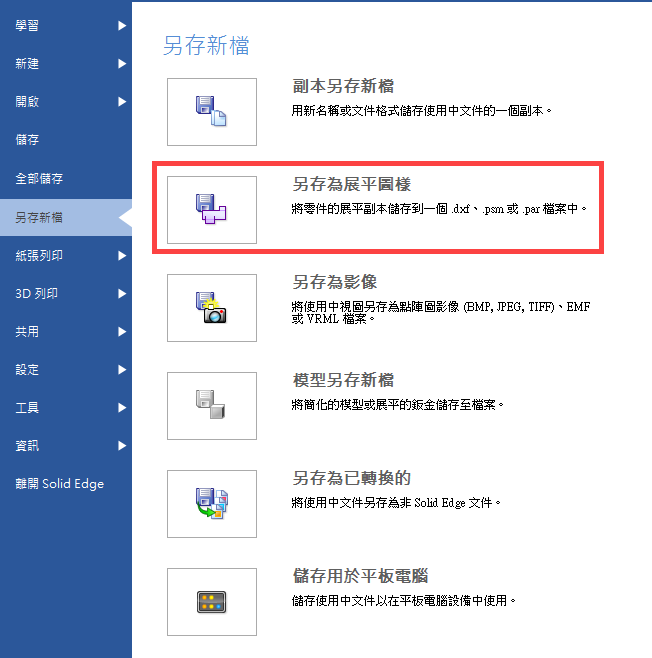

於應用程式按鈕中選到"另存新檔"，並按"另存為展平圖樣"。

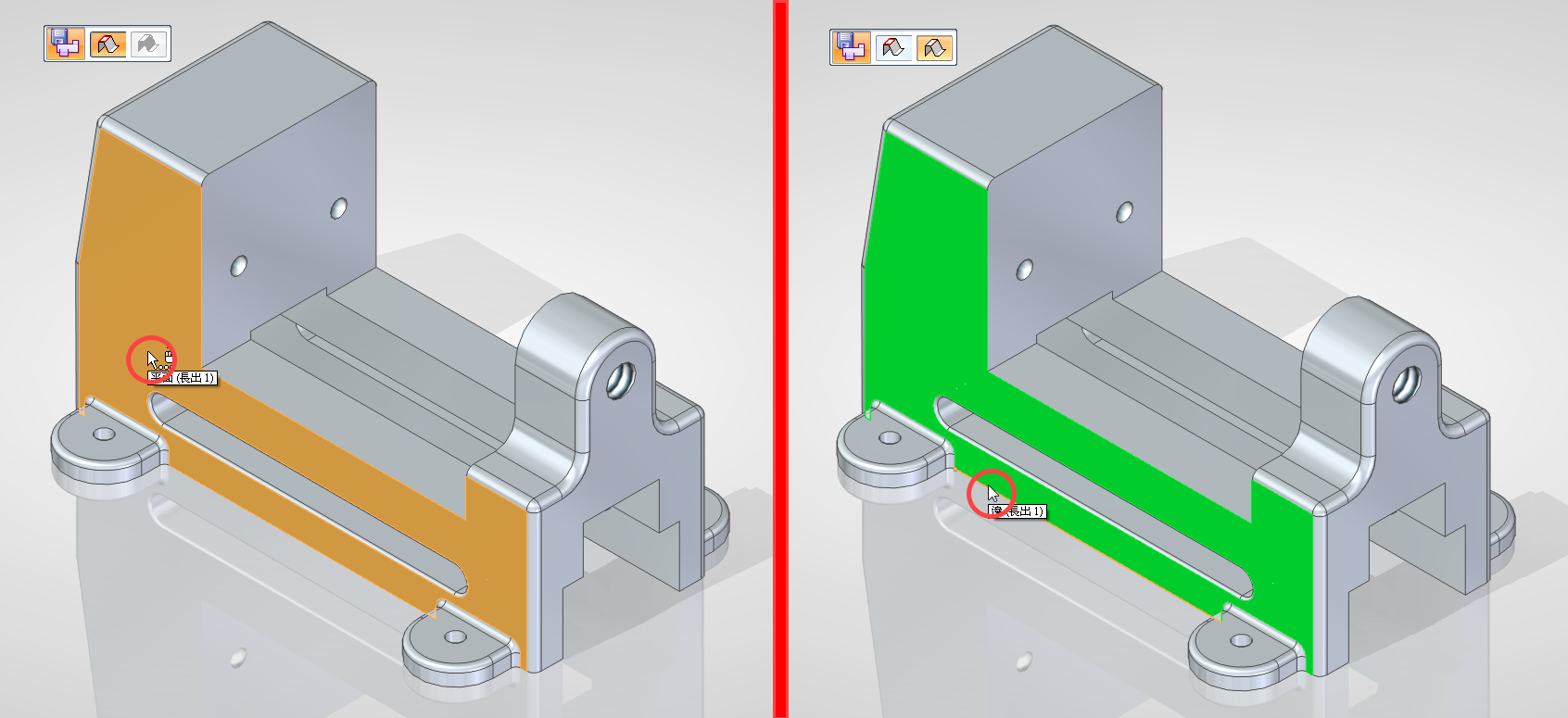

接著向展平鈑金一樣，選擇 "一個面" 及 "面上的一條邊"，即可轉存成 .dxf 格式檔。

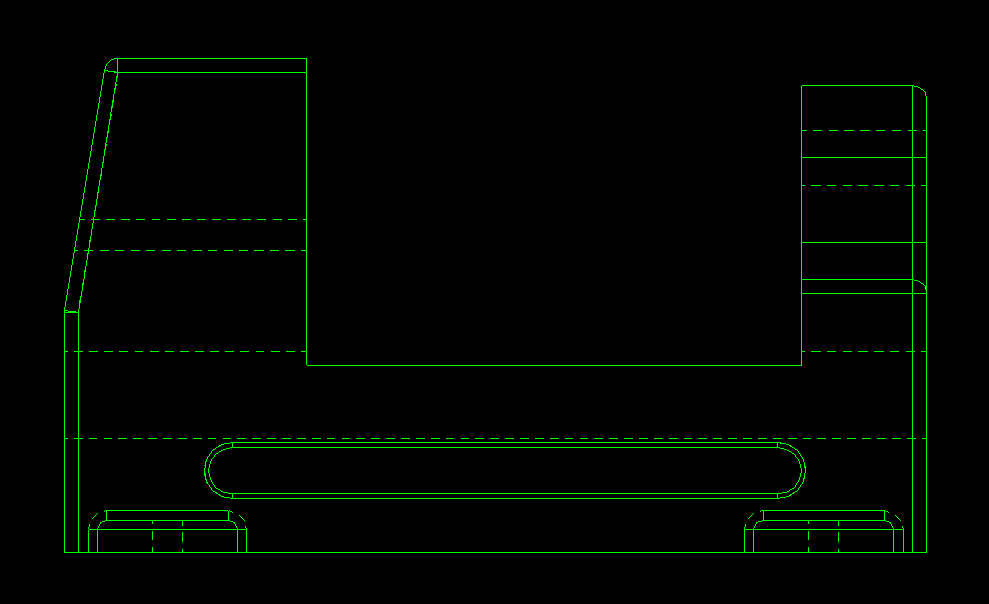

此方法為快速於組件中獲得單一零件之2D線段，無須再於工程圖中修改，方便作業 …(完)。

王子厚 Tim
