Solid Edge顯示對齊指示符 – 2016/05/13

13
五月
Posted by Monica
Category:
無迴響

Solid Edge在繪製草圖的時候如何顯示對齊水平線段、垂直線段或者其他端點的對齊指示符。請參考以下說明:

步驟1 步驟2 步驟3

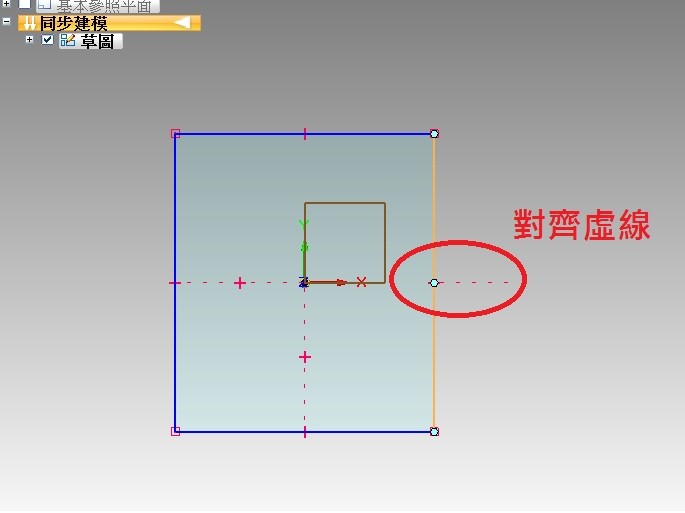

在繪製草圖的時候，如果沒有顯示出關鍵點(例:端點、中點)的對齊虛線，會造成很大的不方便 (下圖為已有顯示對齊虛線)

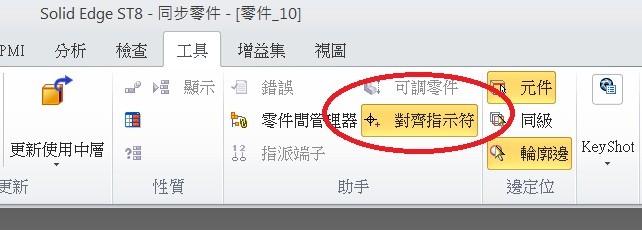

所以我們可以在零件的功能區→找到工具→助手→將對齊指示符打開

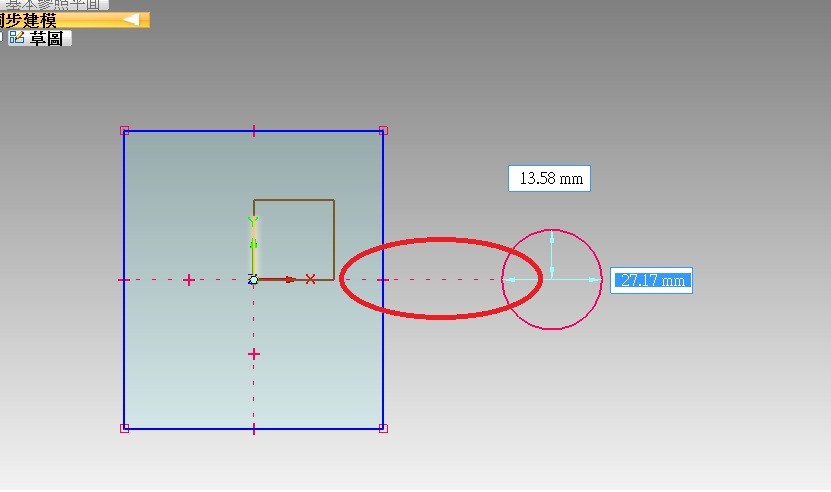

便能利用對齊指示符，繪製其他草圖。….(完成)

方駿憲 J.S
