主題:《工程圖剖切中的剖切》

工程圖在規劃零件與零件間的組裝配件時,有時候必須呈現內部的尺寸或是裝配時,我們必須進行剖切。

以下舉例,當軸承需要半剖時,軸心不剖,要如何呈現?又假設此軸心中有鍵槽,鍵槽必須也要進行剖切時,又該如何呈現呢?以下做操作示範教學。

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8

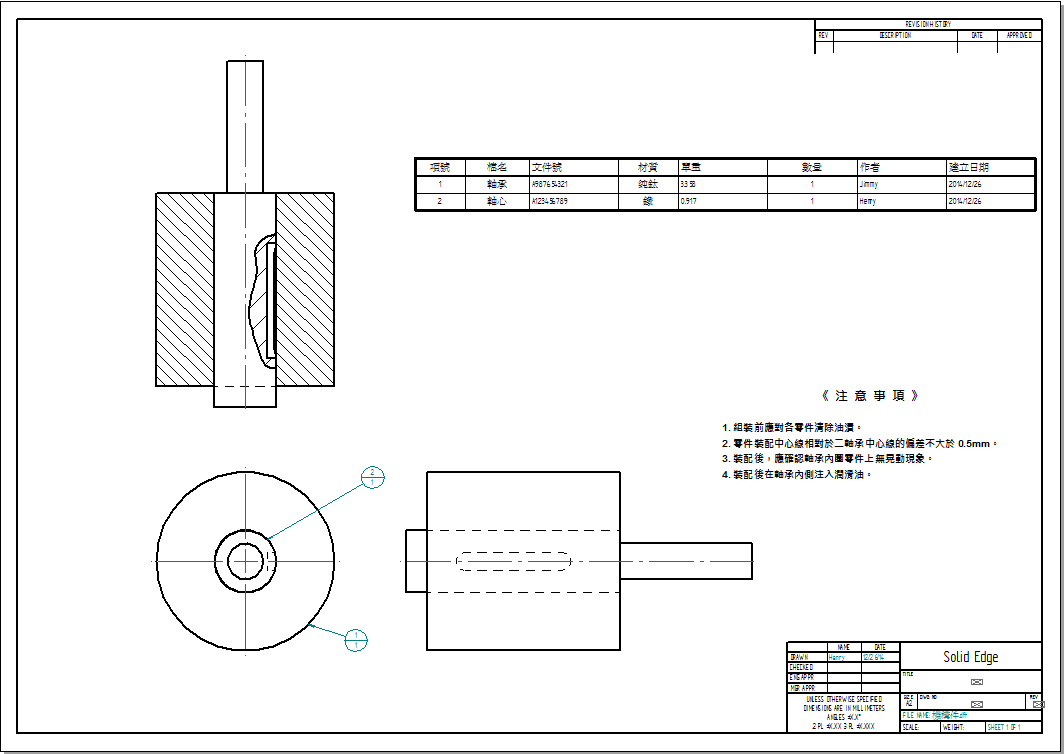

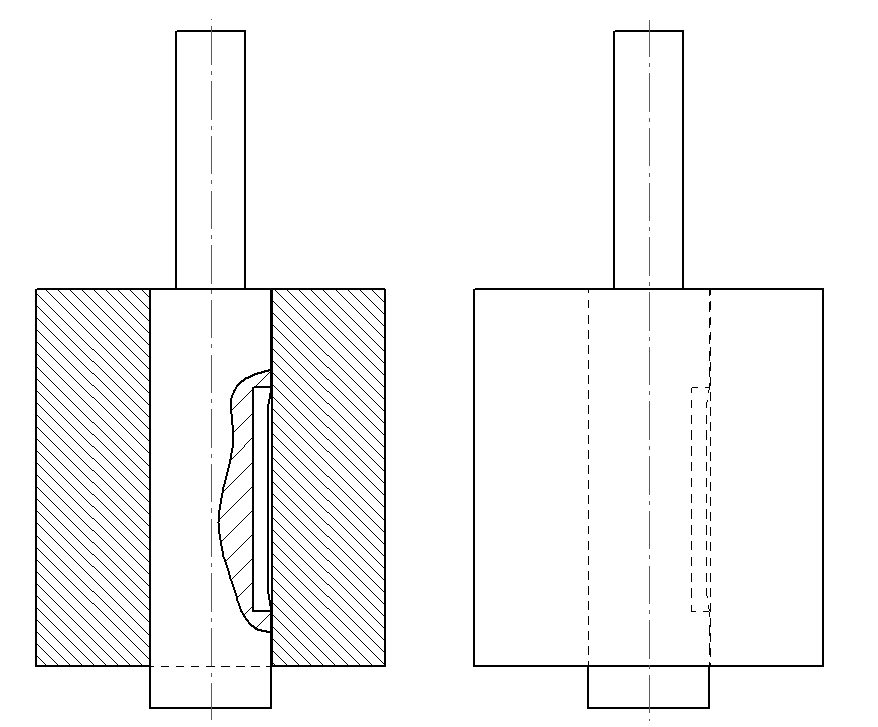

如何呈現軸不剖切,外部半剖,內部局部剖的效果呢?

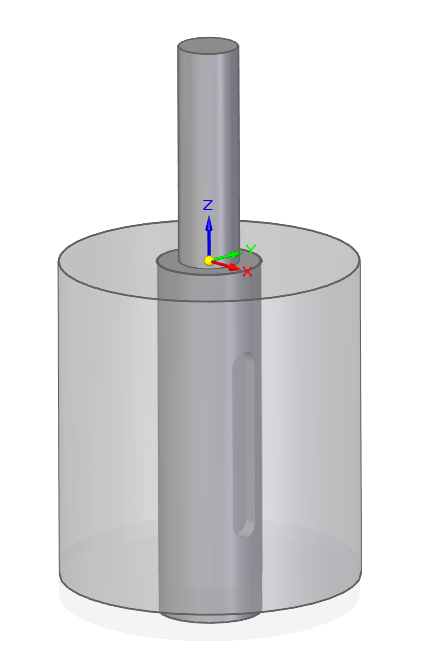

首先我們先繪製好零件,放置於組立件,並做出組裝關係。

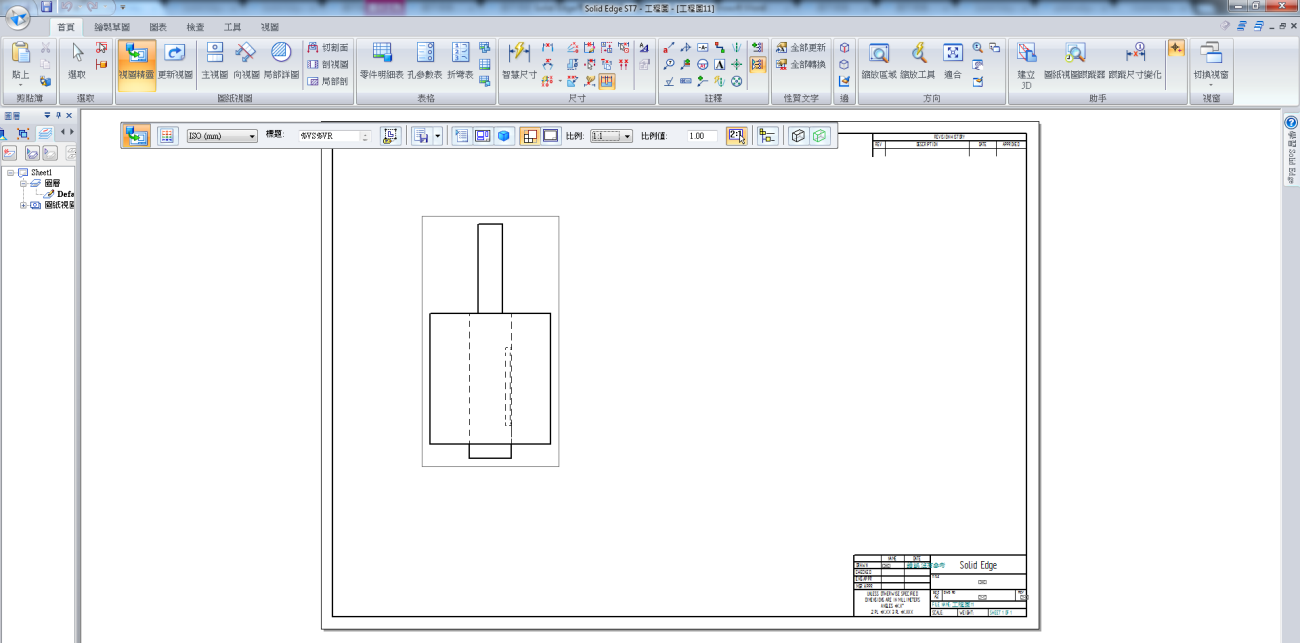

組立完成後,可以先將此組立拋轉至工程圖,呈現前視圖的視角。

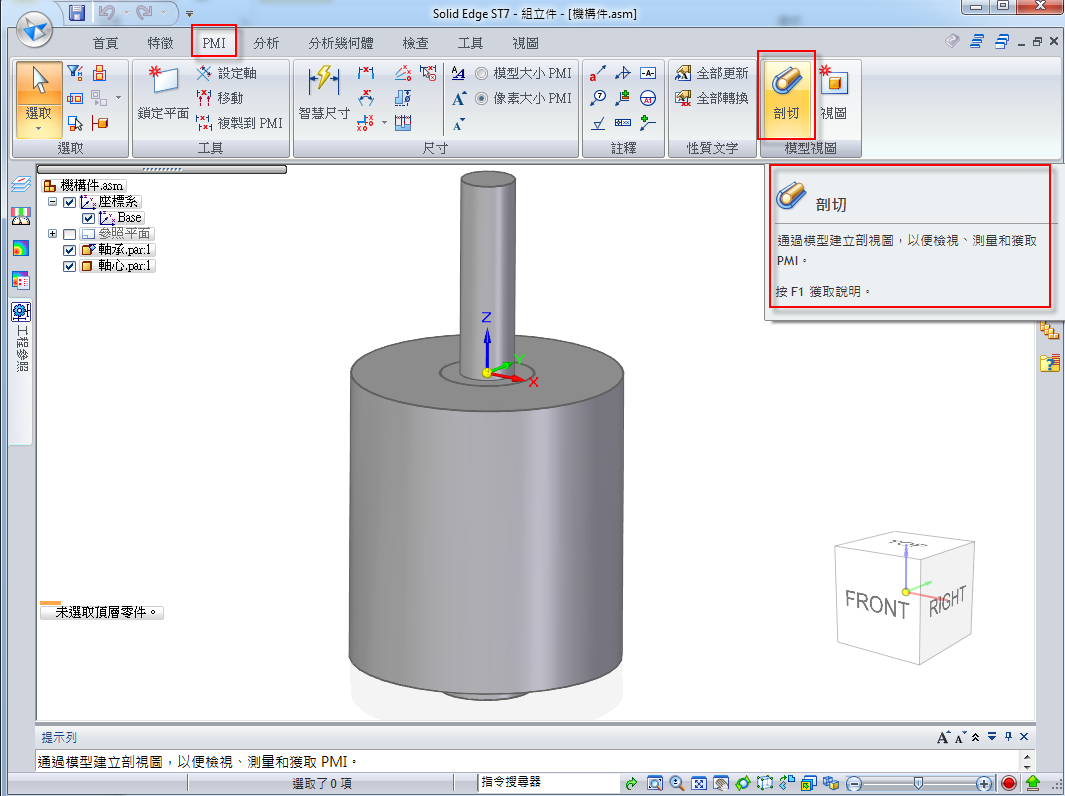

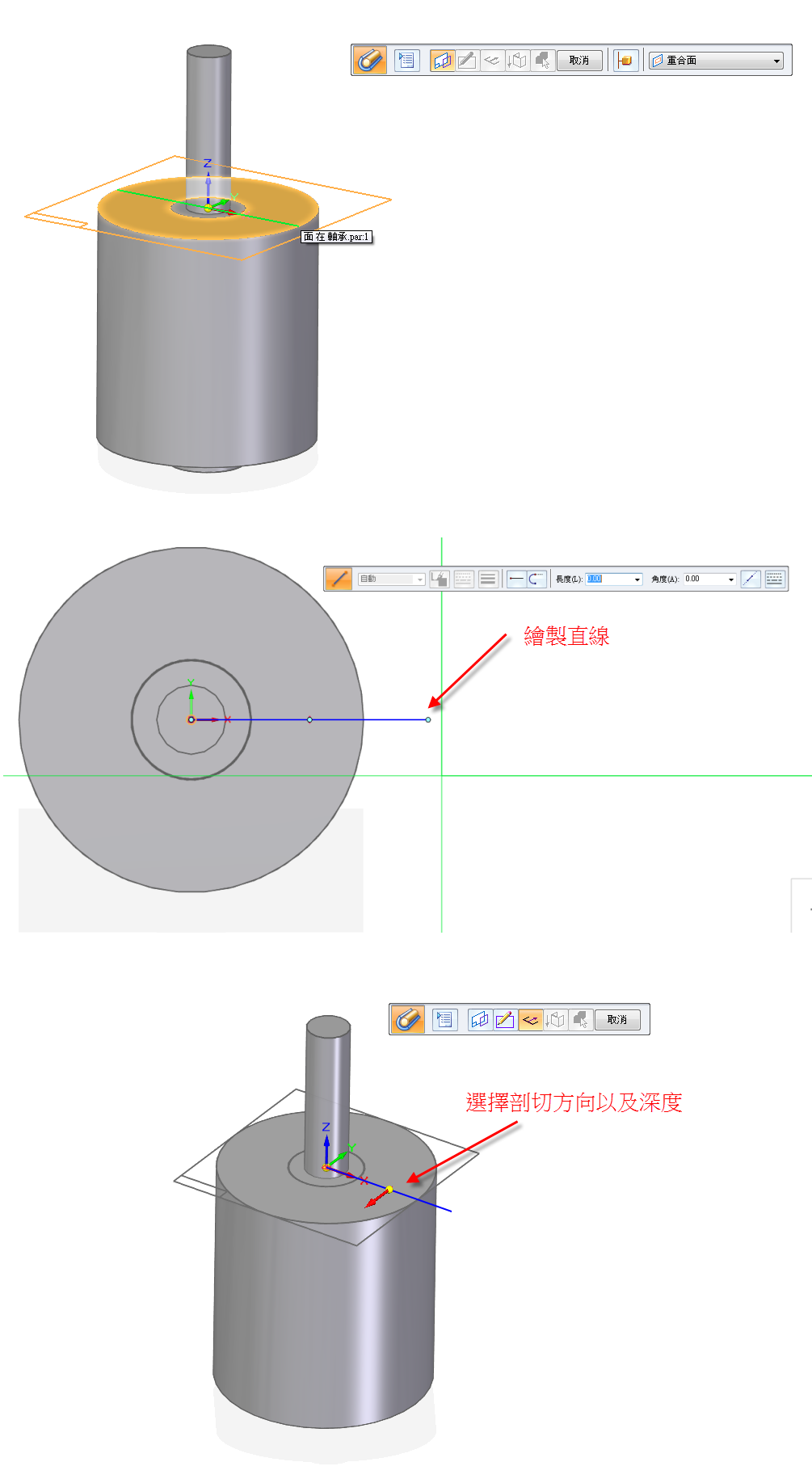

回到組立件中,利用PMI中的剖切,將所需要剖切的內容進行剖切,詳細請依下面步驟操作。

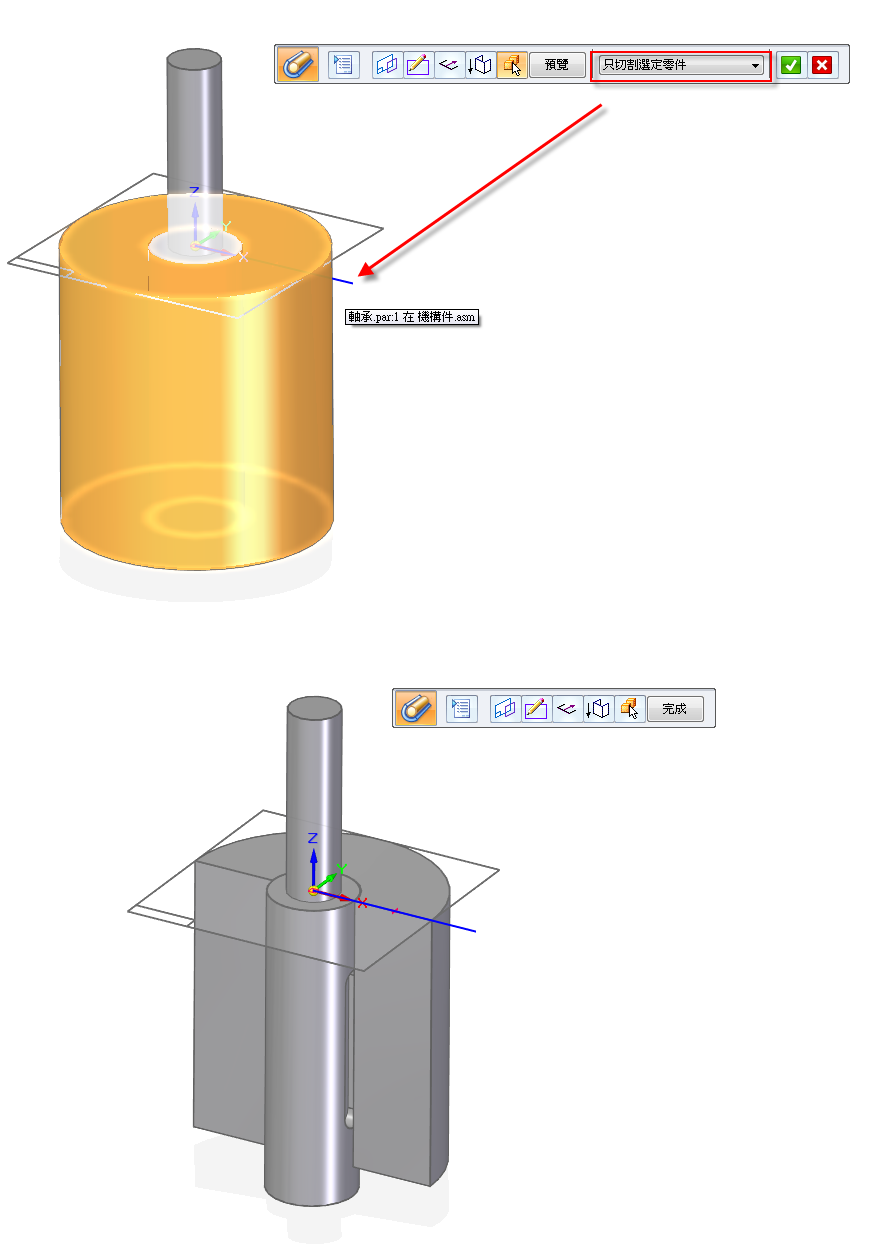

接下來很重要,選擇剖切的零件為只選定的零件,預覽即完成。

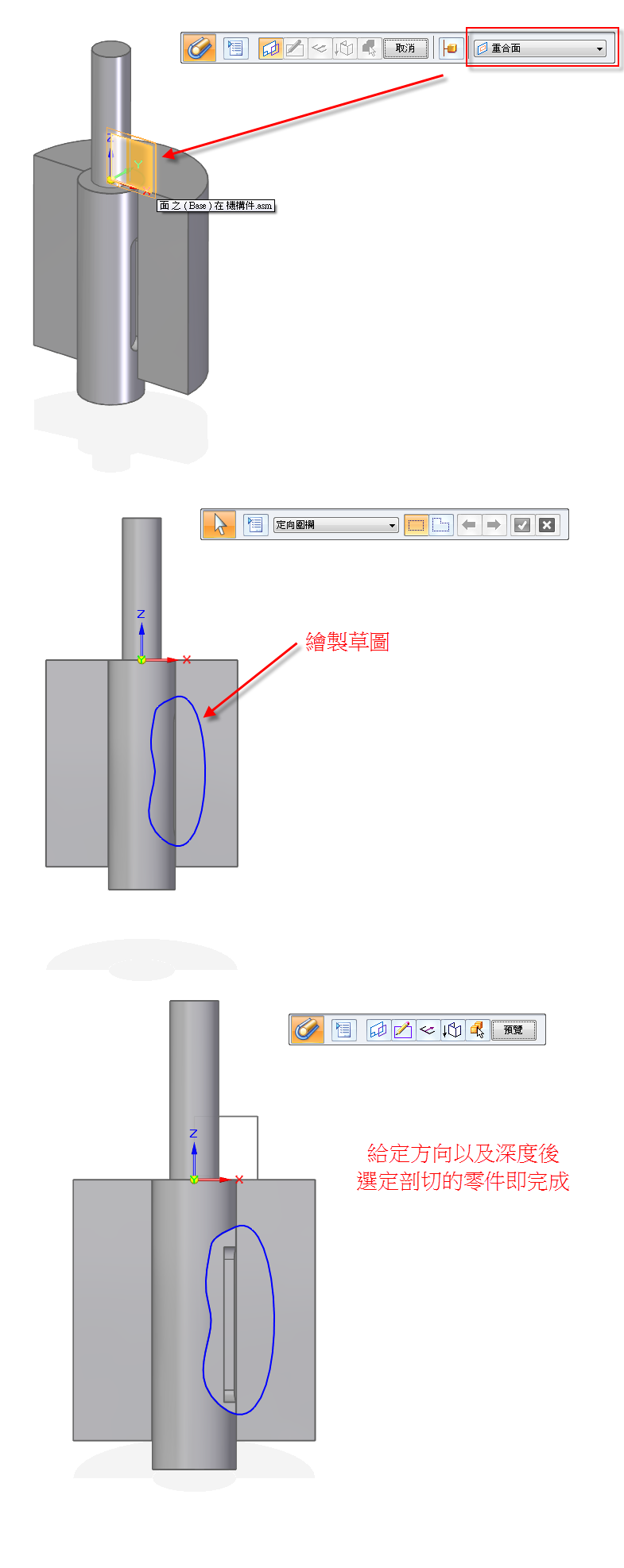

鍵槽的剖切也是同樣做法進行操作。

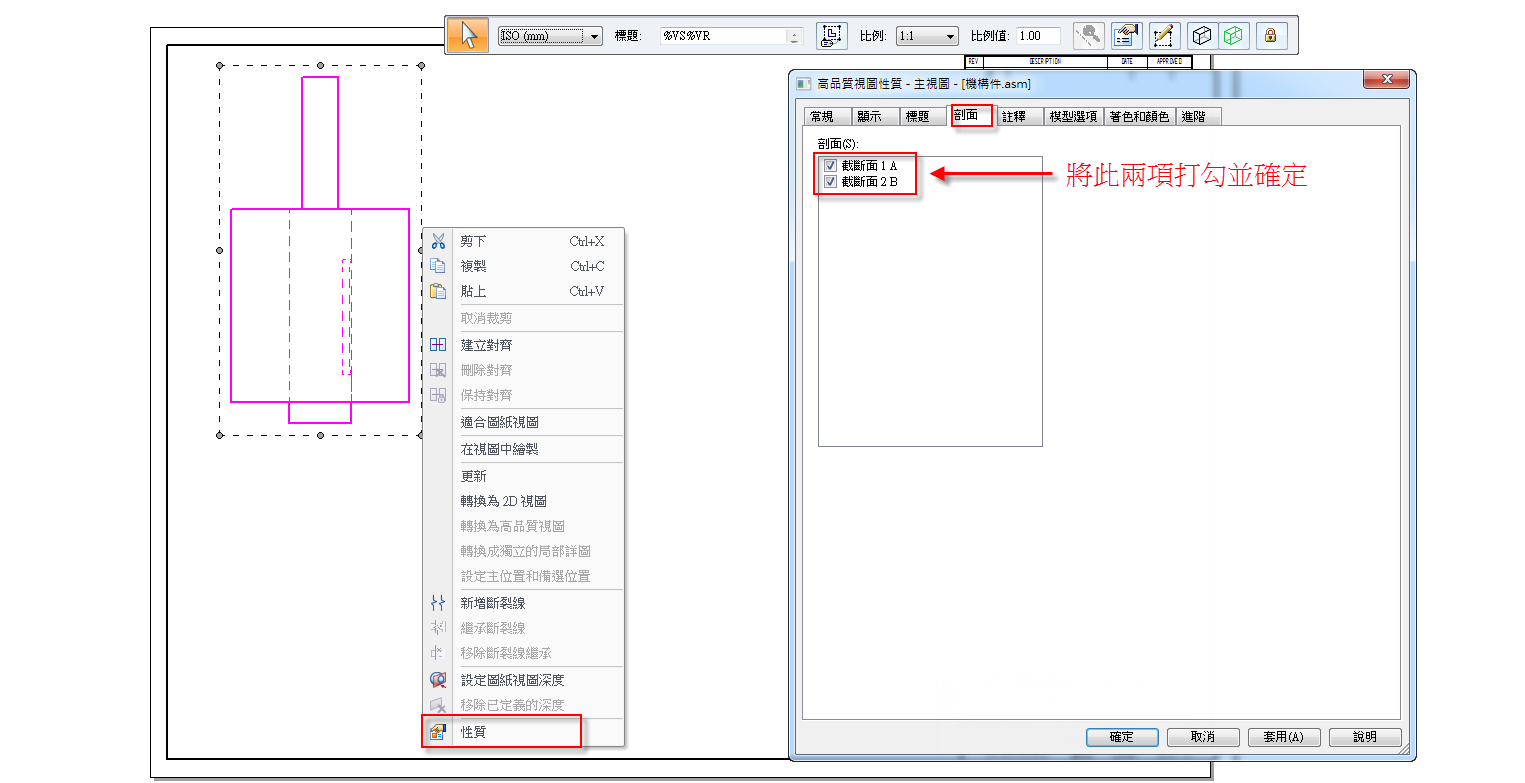

完成後,切換為工程圖的環境。對此組立件點選右鍵,選取性質,然後點選剖面,將剛剛在組立件已經做好的剖視截斷面A以及B勾選並確定。
完成後,點選更新視圖。
