Solid Edge 儲存目前視圖 – 2022/02/11

二月

Posted by Monica

Category:

在設計的時候，有時候需要看到模型的某些視角，基礎的上視圖、右視圖、等角視圖 …等，Solid Edge本身就有提供了。

但如果需要更特殊角度的視圖，那又該怎麼處理?

因此，遇到這樣的情況，我們就能透過「儲存目前視圖」，將現在的視角儲存起來備用。

操作方式請依下述步驟進行。

步驟1 步驟2 步驟3 步驟4 步驟5

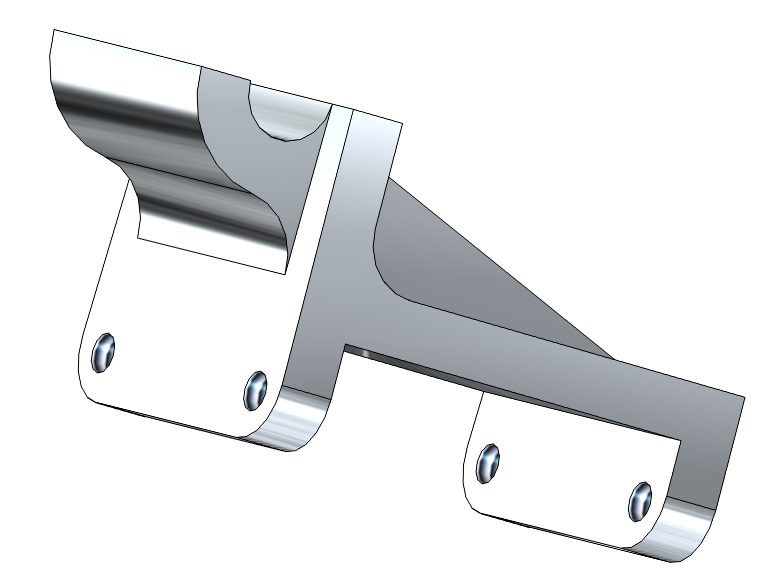

首先，透過滑鼠的旋轉移動或是其他的視角方向設定(如：正視面，繞軸旋轉…等指令)，使用者可以將模型轉成自己想看的視角。

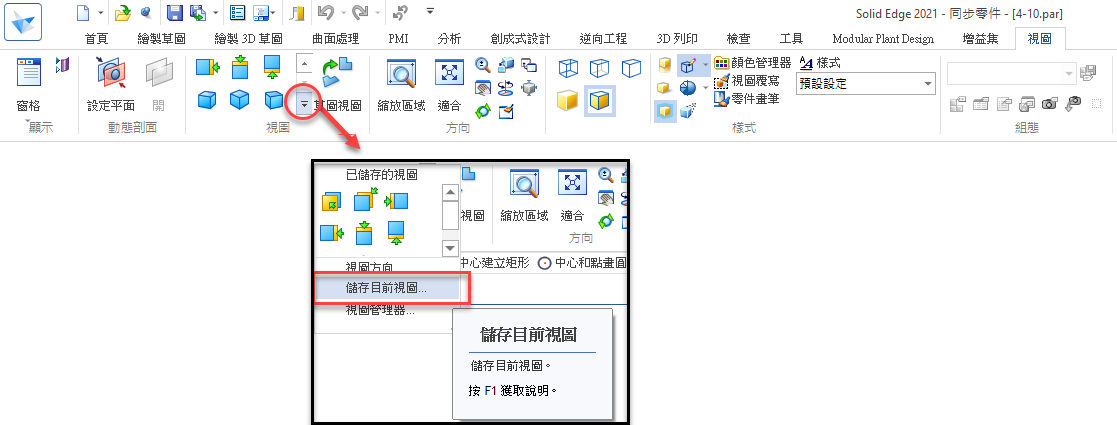

接著點選「視圖」旁邊的小三角形，可以呼叫出「儲存目前視圖」的指令。

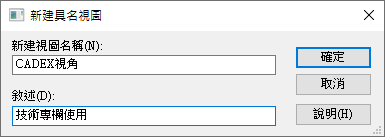

接下來輸入這個視角的定義名稱即可。
依照使用者需要，可以在敘述當中加入說明作為備註，但也可以不輸入。

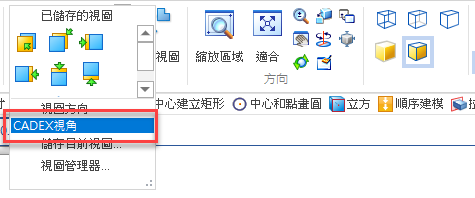

完成儲存之後，再點選一次小三角形的位置時，就可以看到增加的視角方向了。

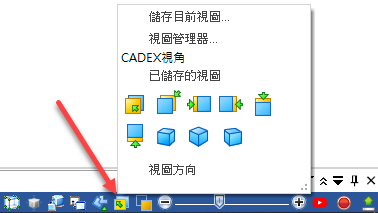

此指令也可以從下方的視圖方向當中開啟作為使用。…(完成)。
