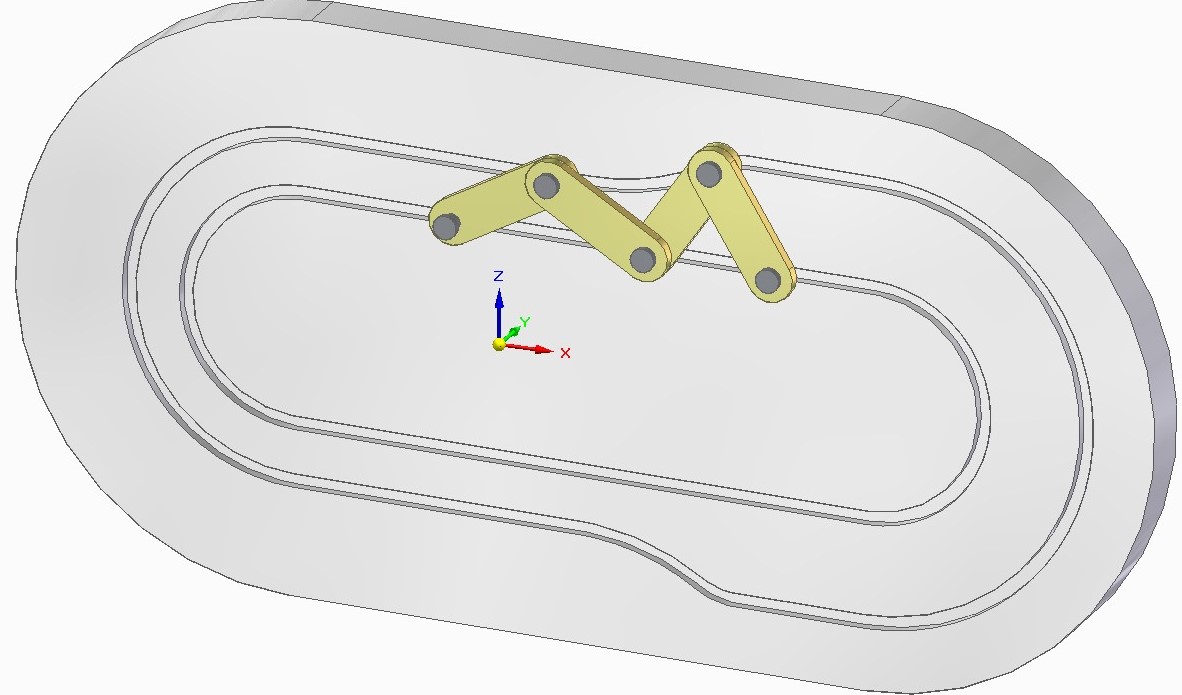

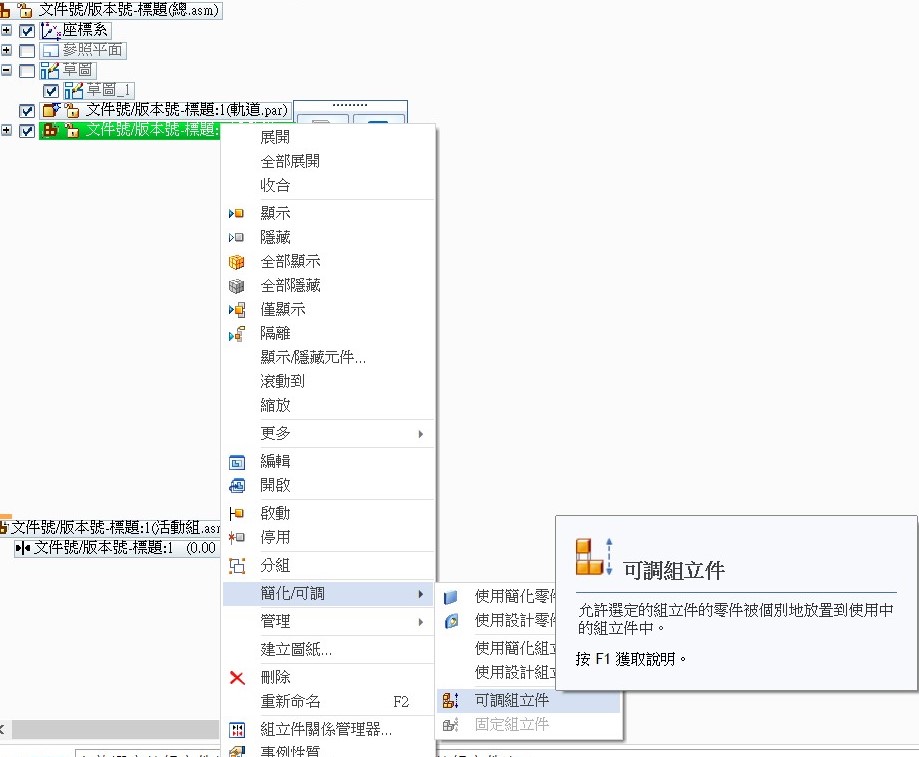

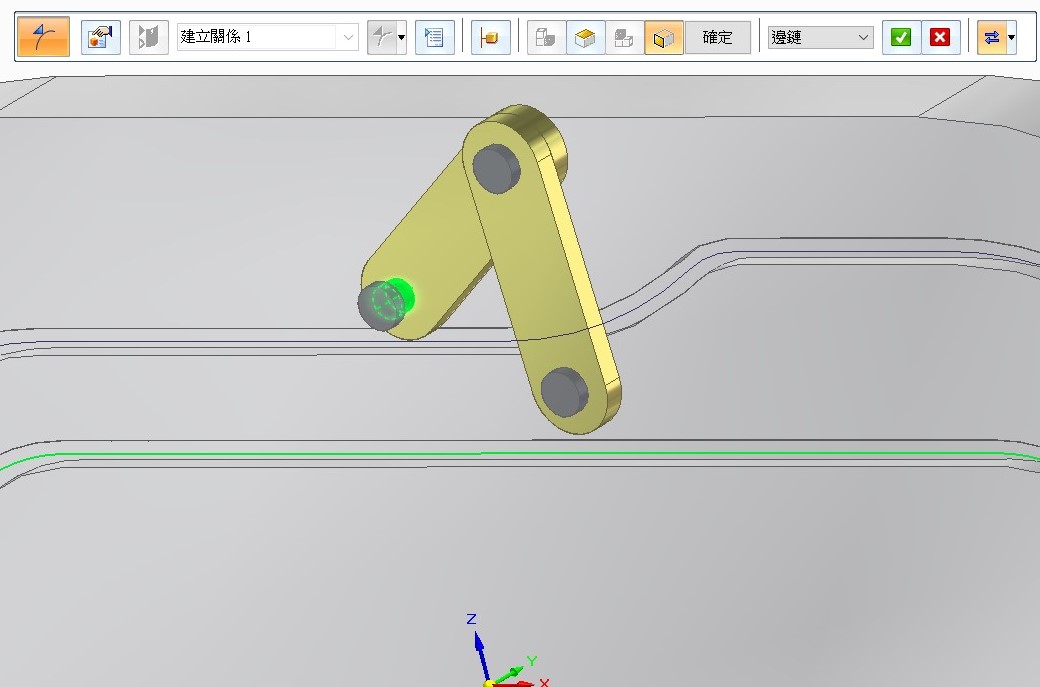

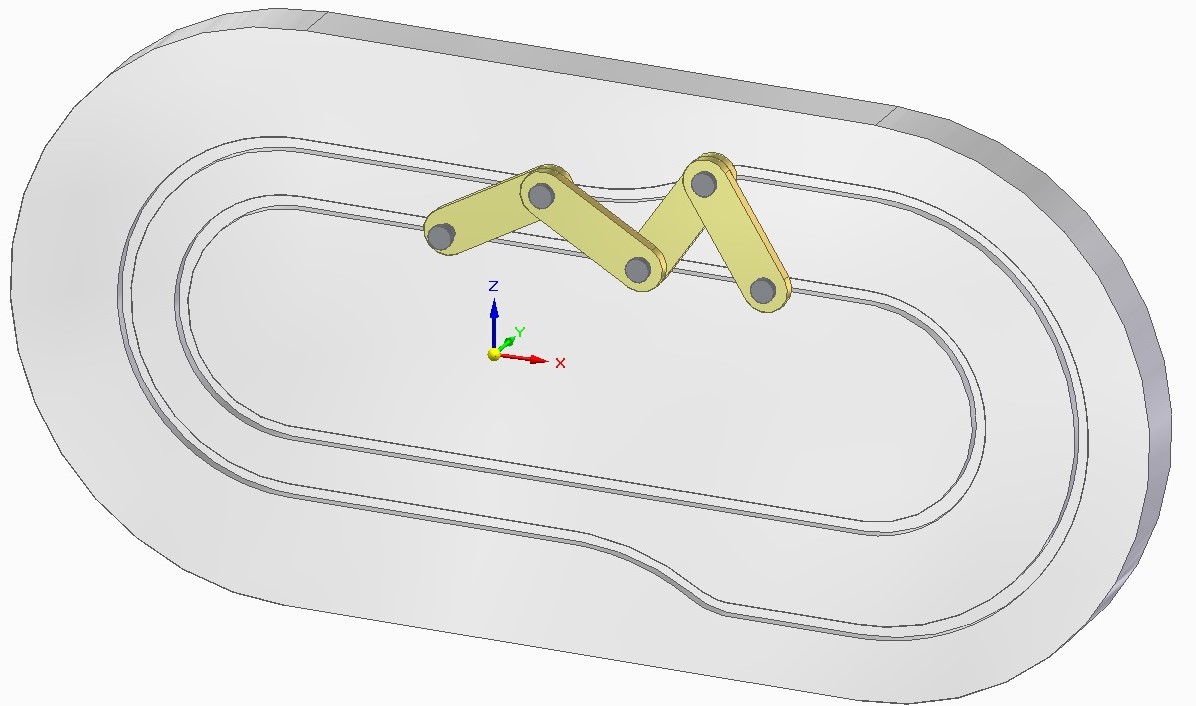

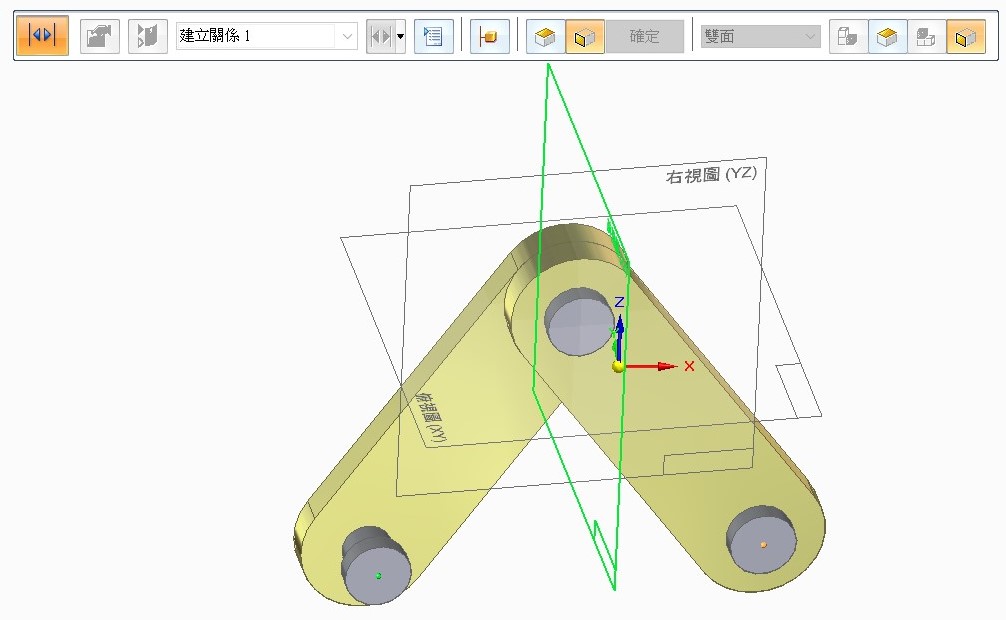

Solid Edge-利用中心平面及路徑產生模型變化 – 2019/06/06 6 六月 Posted by Monica Category: 組立件 - 進階 無迴響 在組立件裝配條件中, “路徑" 用來定義零件/次組件沿路徑移動,若是我們希望次組件在路徑移動過程中產生個別變化的話,可以參考以下的方式: 步驟1 步驟2 步驟3 步驟4 步驟5 這是我們最後希望看到的結果,次組件依照路徑變化做不同的效果呈現。 首先,進入次組件編輯環境,將相關條件定義完成後,最後選擇組立中的 "中心平面" ,選擇 "單一" ,點選如圖示的平面、2點 (完成後組件可以做對稱活動)。 進入總組立件環境,將需要產生型態變化的次組件改為 "可調組立件" 。 先將面貼合等其他相關條件設定好之後,選擇組立中的 "路徑" 選項,點選 "從動輪" 及 "路徑" 後確定。 重複 "路徑" 步驟,依序裝配完後可使用托曳元件,確認模型狀態無誤。 重複 "步驟三 ~ 步驟五" ,即可做出下一個模型呈現。...(完成) 廖芳儀 Carrie 發表迴響 取消回覆 Post Comment
