Solid Edge 取消草圖啟動區域 – 2016/05/06

五月

Posted by Monica

Category:

在同步建模內建構草圖的時候，有時候我們會發現當同一草圖資料太豐富的時候會造成lag的情形發生。這是因為同步建模內只要是封閉的區域，軟體會自動將其認為一個區塊(Block)，所以當今天小區塊太多時，會造成系統資源上的吃重。這邊要教大家一個小技巧可以把效能提昇的方式….

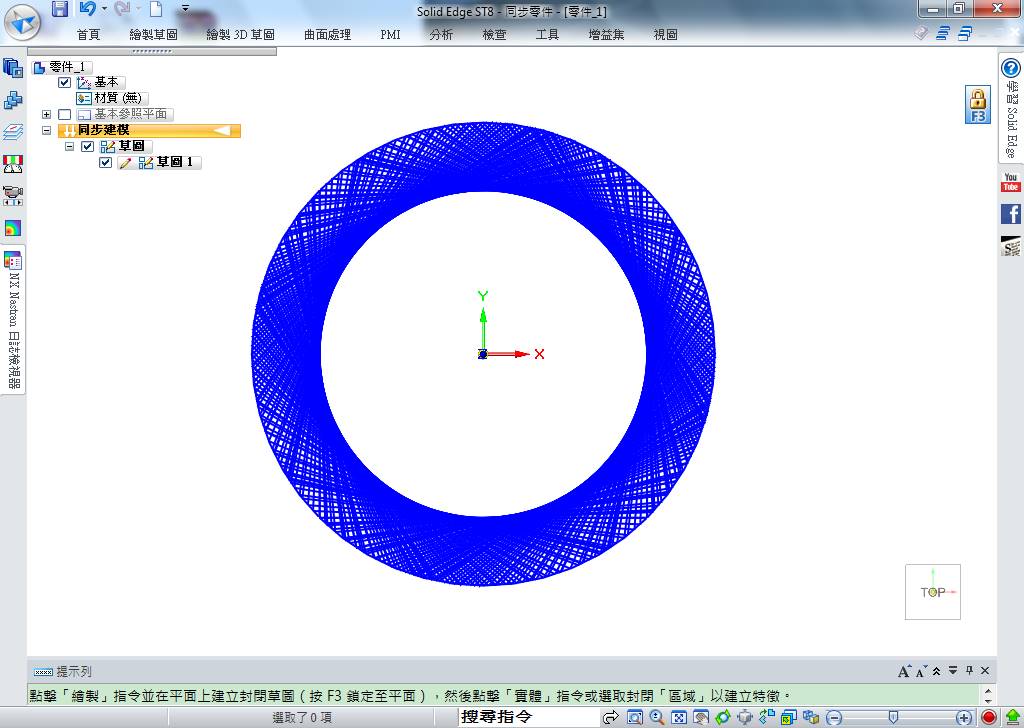

如下圖：這是在Edge的同步建模環境，在圖中心草圖中有非常多重曡的小區塊，要如何做才如何提昇效能呢?

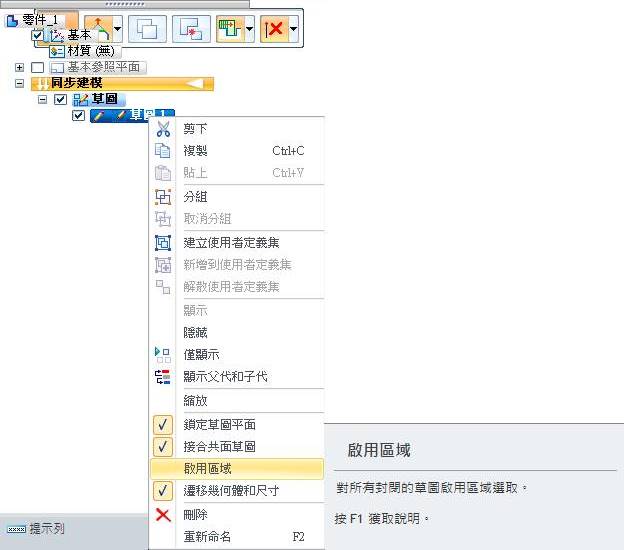

此時我們可以將草圖選項打開，在區域重曡所在的草圖 (如下圖為草圖1) 上按下滑鼠右鍵，將啟用區域取消點擊即可。(如需詳細說明可以此時可以按下F1)

當啟用區域取消後您就會發現軟體的速度又回來了，將這個小技巧分享給有相同困擾的使用者。

王中良 Tendy Wang
