Solid Edge 固定剖面線顯示的間距 – 2020/05/07

五月

Posted by Monica

Category:

在Solid Edge 工程圖中，如果有繪製剖面圖，當我們在進行畫面的放大或縮小時，軟體會自動幫我們調整剖面線的間距，此作法是為了減輕電腦的負擔提升效能，但有時反而會造成困擾，此時可依照下列操作步驟進行關閉。

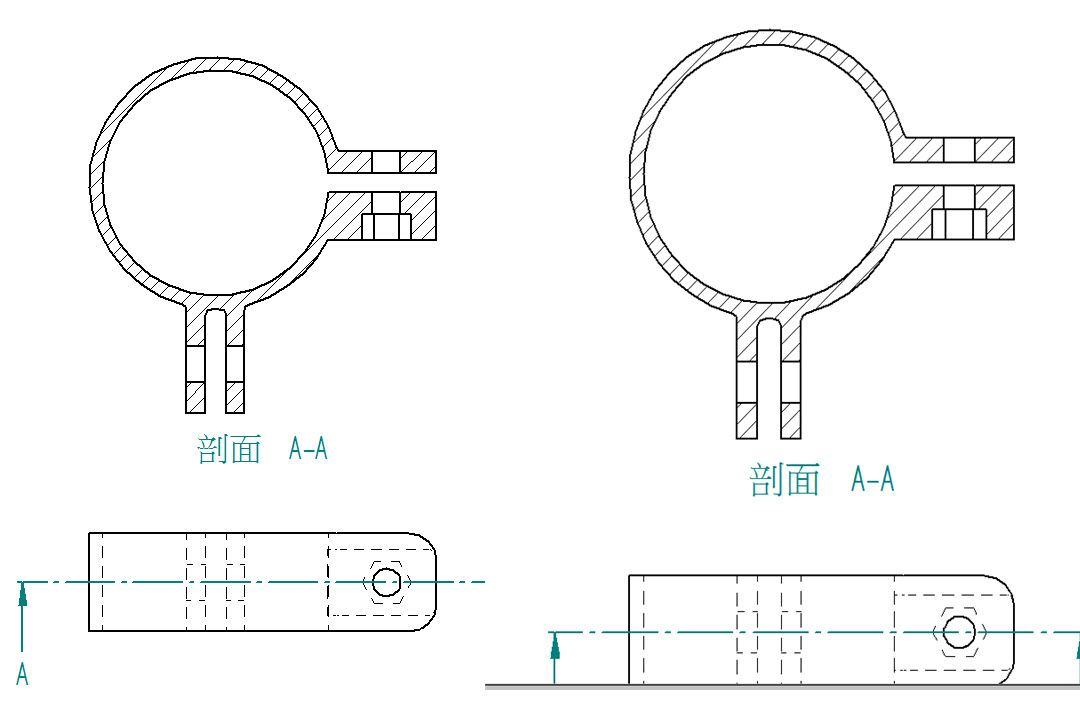

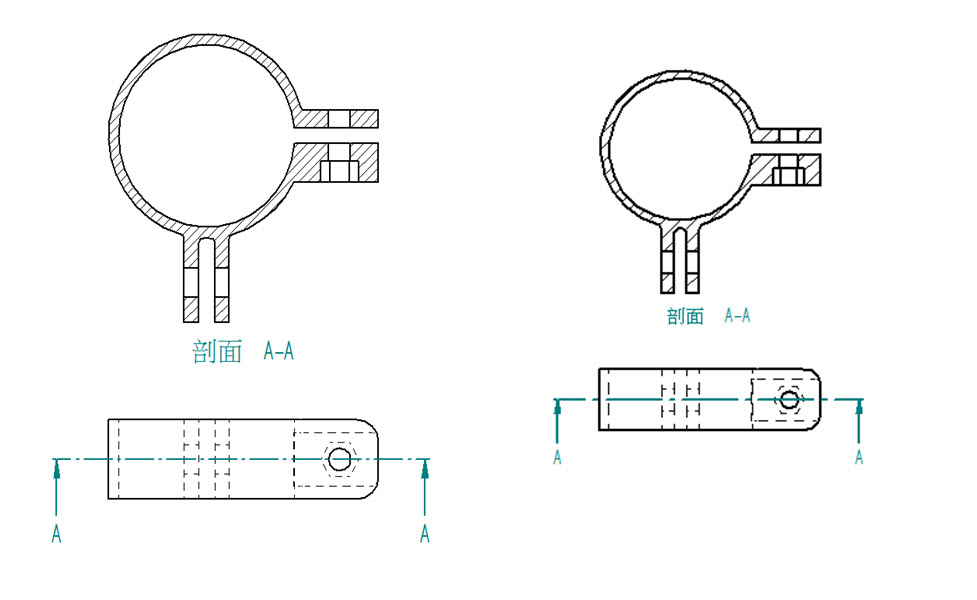

首先在工程圖中隨意放大或縮小工程圖，確認剖面線是否會隨著圖面大小而改變。

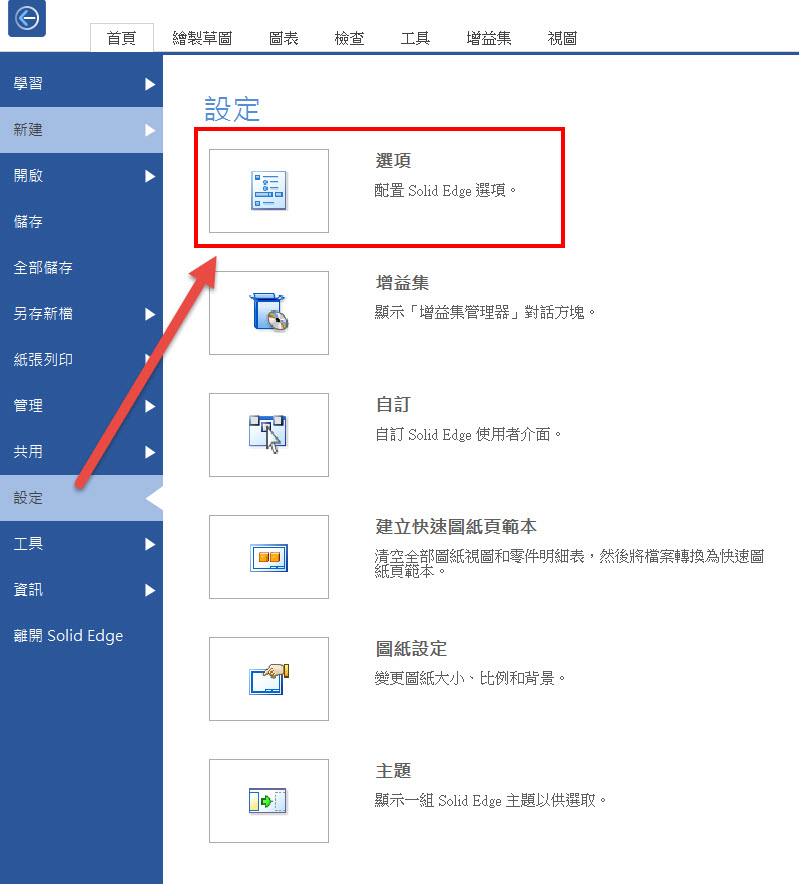

點選Solid Edge 應用程式按鈕，進入『設定』 →『選項』。

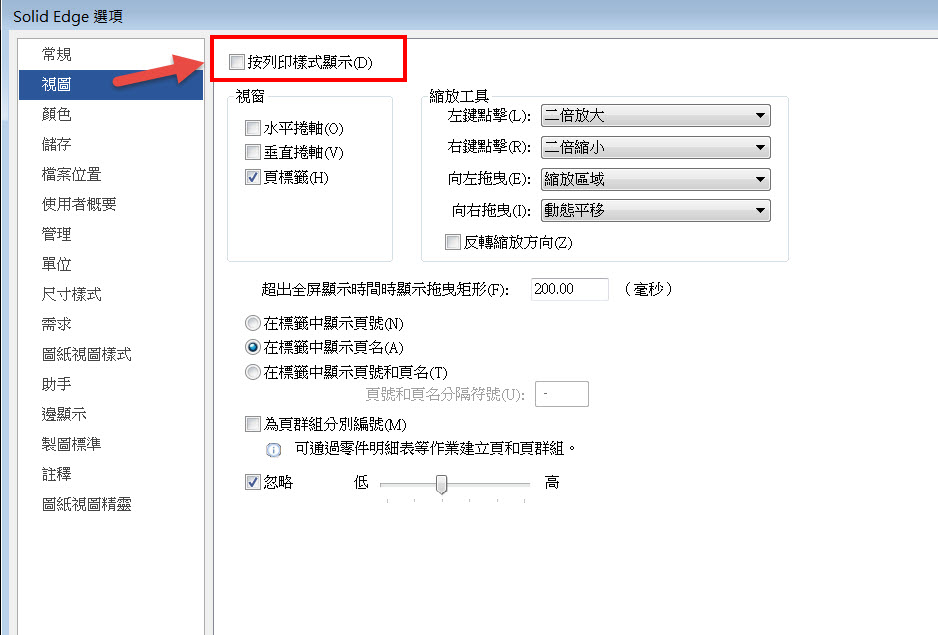

在『視圖』選項中將『按列印樣式顯示』選項打勾。

此時在工程圖隨意放大縮小，就可發現剖面線間距為保持固定值。
