Solid Edge 如何在工程圖標出零件/組立件質心 – 2021/03/19

Posted by Monica
Category:

在Solid Edge工程圖如何直接標示出零件/組立件的質心?!

可參考以下說明:

步驟1 步驟2 步驟3

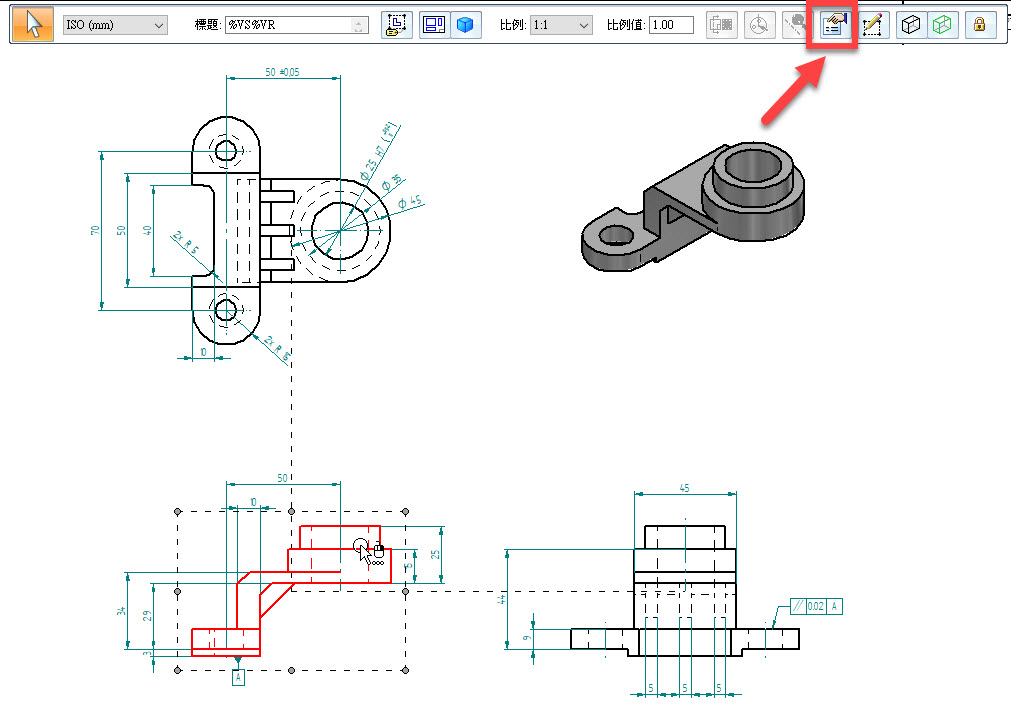

點擊要標示出質心的『視圖』並點擊性質選取。

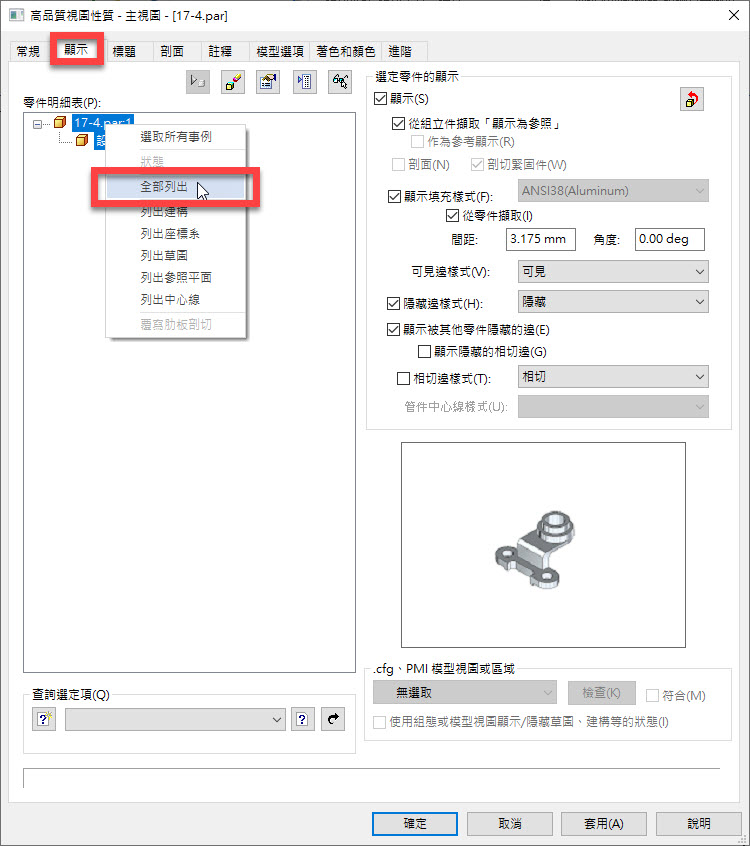

a. 進到性質列表後選取到「顯示區」,再點選到零件名稱,接著點擊滑鼠右鍵選擇「全部列出」

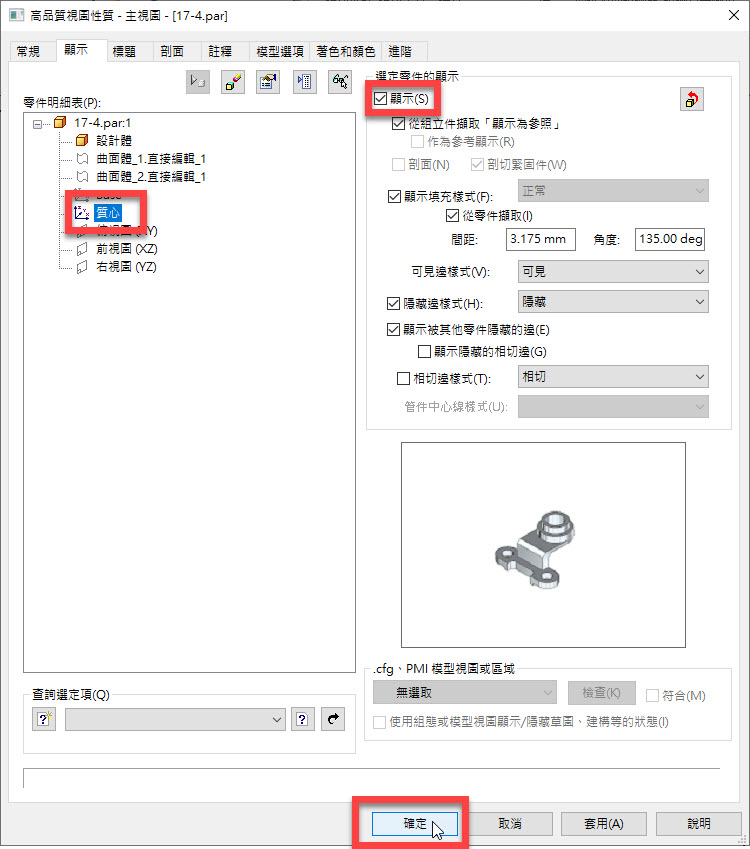

b. 點選到「質心」,再勾選右方「顯示」

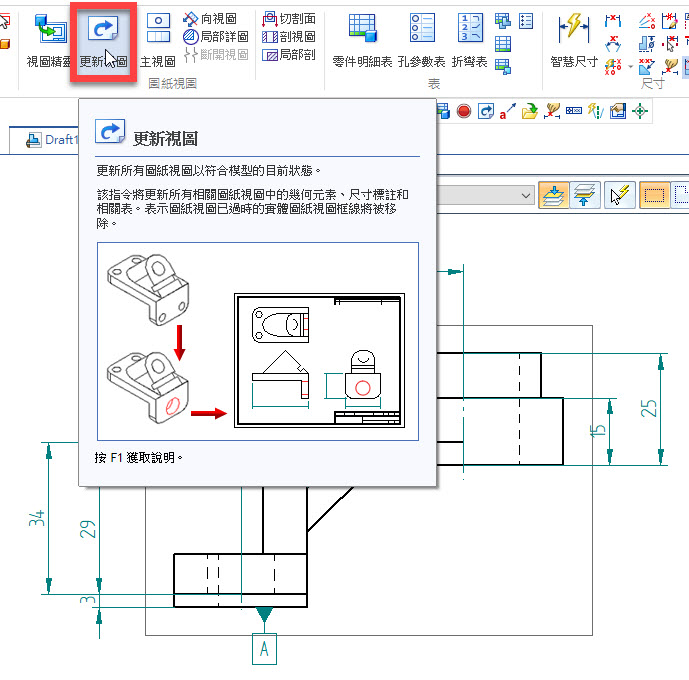

確定之後再回到工程圖環境點擊「更新視圖」後即可看到質心位置。

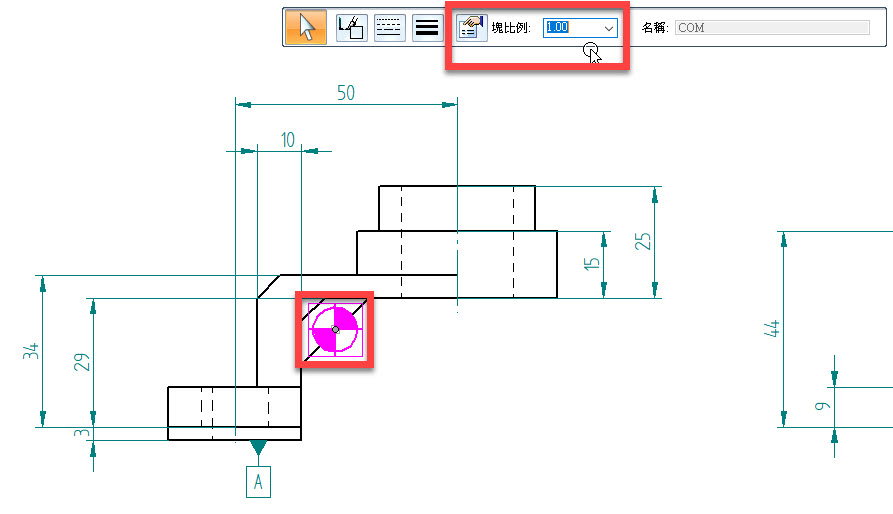

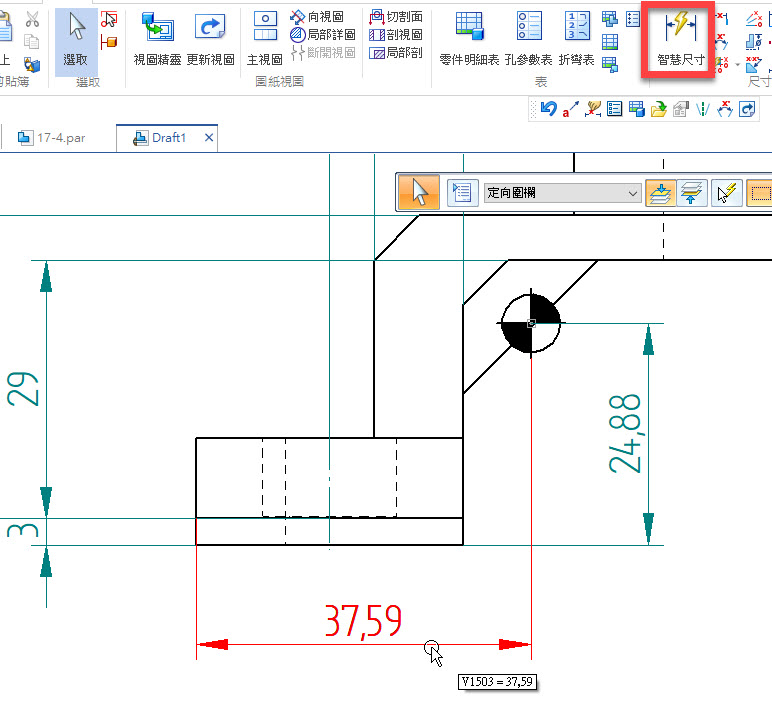

標示出質心位置後可再點擊質心圖塊,並在上方指令條更改塊比例/線條樣式/顏色,也可以再用「智慧尺寸」標示出質心位置尺寸。...(完成)


陳政宇 Jason_Chen
